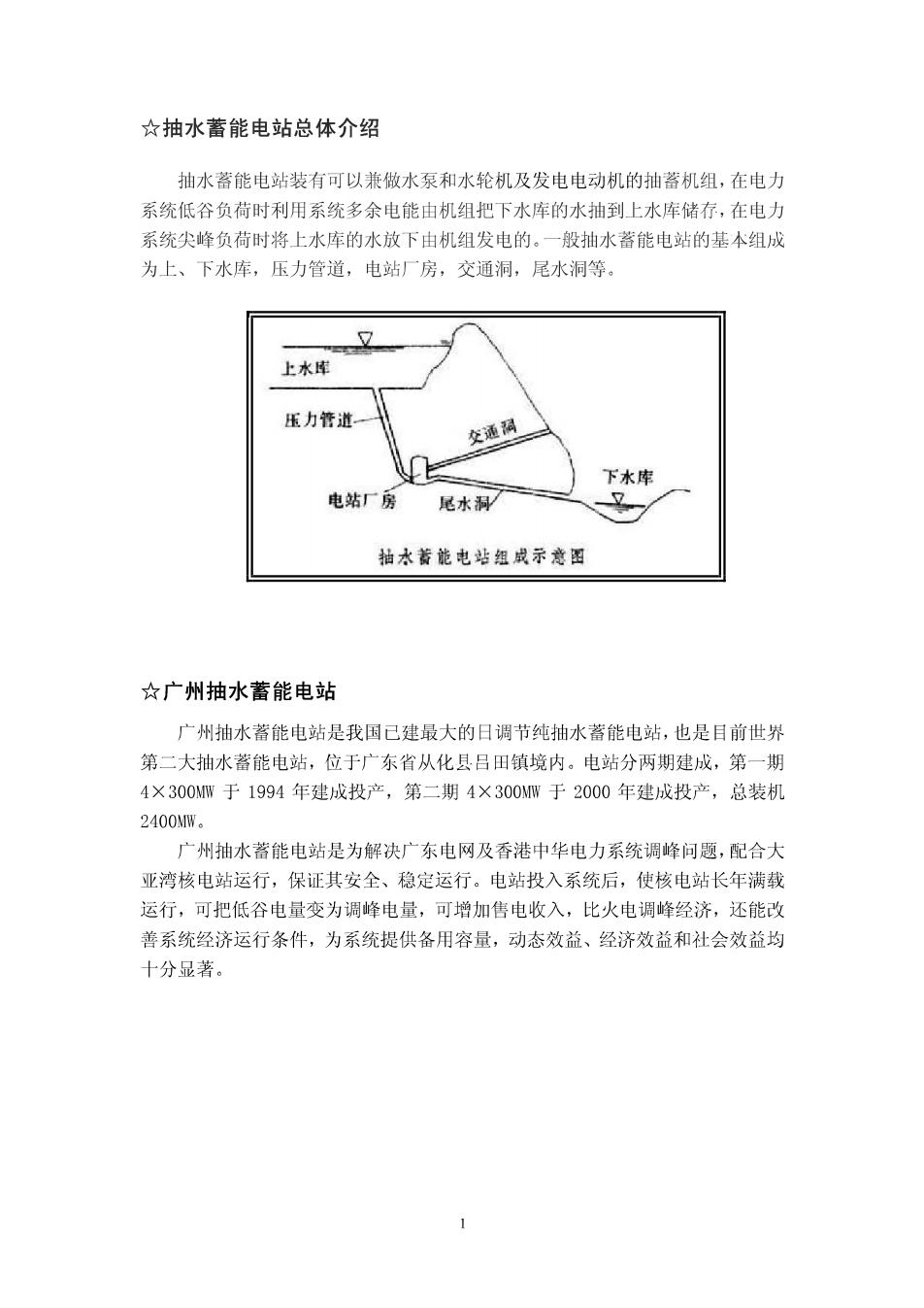

☆抽水蓄能电站总体介绍 抽水蓄能电站装有可以兼做水泵和水轮机及发电电动机的抽蓄机组，在电力 系统低谷负荷时利用系统多余电能由机组把下水库的水抽到上水库储存，在电力 系统尖峰负荷时将上水库的水放下由机组发电的。一般抽水蓄能电站的基本组成 为上、下水库，压力管道，电站厂房，交通洞，尾水洞等。 上水库 压力管道一 交通调 下水库 电站厂房 尾水湖 抽水蓄能电站组成示意图 ☆广州抽水蓄能电站 广州抽水蓄能电站是我国已建最大的日调节纯抽水蓄能电站，也是目前世界 第二大抽水蓄能电站，位于广东省从化县吕田镇境内。电站分两期建成，第一期 4×300NW于1994年建成投产，第二期4×300W于2000年建成投产，总装机 2400MW。 广州抽水蓄能电站是为解决广东电网及香港中华电力系统调峰问题，配合大 亚湾核电站运行，保证其安全、稳定运行。电站投入系统后，使核电站长年满载 运行，可把低谷电量变为调峰电量，可增加售电收入，比火电调峰经济，还能改 善系统经济运行条件，为系统提供备用容量，动态效益、经济效益和社会效益均 十分显著
广蓄总体布置图 广州抽水蓄能电站的上、下水库正常蓄水位分别为810m和283m,库容分别 为1700万m和1750万m,有效库容均为1000万m,大坝均采用钢筋混凝土面 板堆石坝，坝顶高程分别为813m和286.3m,坝轴线处最大坝高分别为60m和 37m。 电站水轮机工况，最大水头537.18m:水泵工况，最大扬程550.01m。蜗壳 钢板厚度35mm~80m,本身能承受最大净水头的1.5倍。尾水管采用钢衬，板 厚30mm,出口内径4.0m。机组转动部分的负荷通过转盘支架传给座环，机组检 修采用下拆方式，在蜗壳层设有4.2m×2.5的门洞，供拆卸转轮用 广蓄上库 广蓄下库

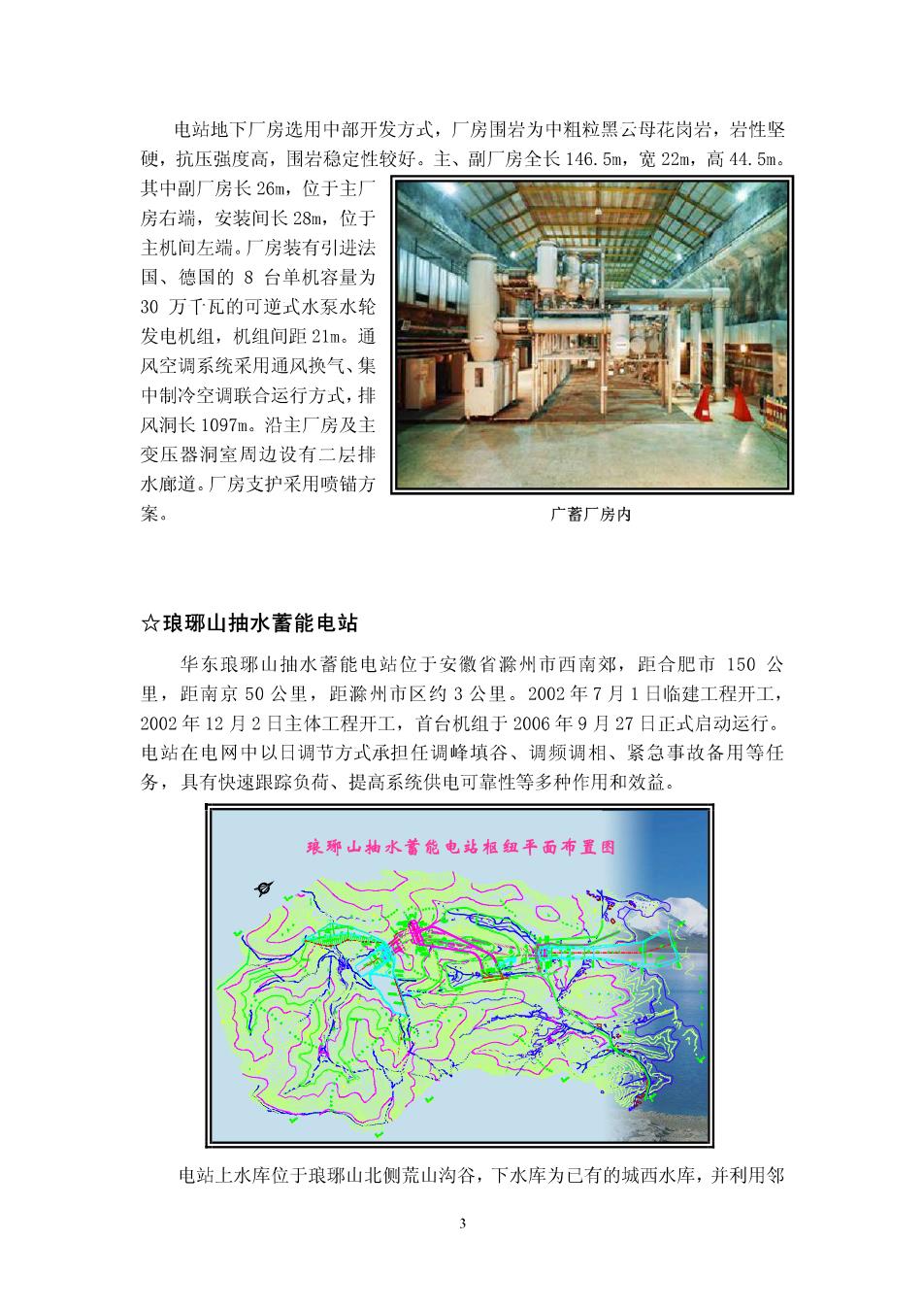

电站地下厂房选用中部开发方式，厂房围岩为中粗粒黑云母花岗岩，岩性坚 使，抗压强度高，围岩稳定性较好。主、副厂房全长146.5m,宽22m,高44.5m。 其中副厂房长26m,位于主厂 房右端，安装间长28m,位于 主机间左端。厂房装有引进法 国、德国的8台单机容量为 30万「瓦的可逆式水泵水轮 发电机组，机组间距21m。通 风空端系统采用通风换气、集 中制冷空调联合运行方式，排 风洞长1097m。沿主厂房及主 变压器洞室周边设有二层排 水廊道。厂房支护采用喷锚方 案。 广蓄厂房内 ☆琅琊山抽水蓄能电站 华东踉琊山抽水蓄能电站位于安徽省滁州市西南郊，距合肥市150公 里，距南京50公里，距滁州市区约3公里。2002年7月1日临建工程开工， 2002年12月2日主体工程开工，首台机组于2006年9月27日正式启动运行。 电站在电网中以日调节方式承担任调峰填谷、调频调相、紧急事故备用等任 务，具有快速跟踪负荷、提高系统供电可靠性等多种作用和效益。 琅聊山抽水著能电站框纽平面布置图 电站上水库位于琅琊山北侧荒山沟谷，下水库为已有的城西水库，并利用邻
近的沙河集水库补充水源。电站上水库在几道沟谷的出口汇合处和低分水岭处分 别修建主、副坝各一座。主坝为钢筋混凝土面板堆石坝，坝项高程为174m,坝 顶长度为655.5m,最大坝高为64m。副坝采用混凝土重力坝，坝顶高程为173 m,坝顶长度为327m,最大坝高19.4m。上水库总库容1804万m,正常蓄水 位171.8m,校核洪水位172.6m,死水位150m,死库容506万m,工作水头1 21-150m。下水库发电专用库容1100万m,发电相应水位为22-25m。 上水库主坝、副及水库 下水库进出冰口 由士转设四台15万kW的单级可前式抽水著能机组，总特机容最60万k谓， 以两回220V线路接入安徽电网，电站日最大发电量280万KWH,日最大抽水耗 电量383万KWH,年发电量8.56亿KWH,年抽水电量为11.72亿KW。 地下厂房发电机层效果图 1机组转子吊装 厂房系统由地下厂房、通风机室、出线平洞、出线竖井、交通洞、通 风洞、排水廊道、调压井交通兼通风洞、排烟洞、地面副厂房及开关站等 组成。地下厂房安装四台单机容量为15万KW单级混流可逆式水泵水轮机组， 是国内首个在蓄能电站上采用两台机组一台变压器布置方式的厂房，取消了主变 压器洞室和母线洞等5个地下洞室，成功地解决了不良地质条件下布置大型地下 洞室的有关技术问题
摩山抽水能电站地下集统三因 成出长2 主6 ☆巴斯康蒂抽水蓄能电站 巴斯康蒂抽水蓄 能电站位于美国弗青 尼亚州西北部，为纯抽 水落能电站，电站装 容量210万kW,是世 界上装机容量第二大 的抽水蓄能电站，1977 年开工，中逸因故缓 建，1985年11月正式 投入运行，工程总造价 16.5亿美元。电站的 投入运行可为美国 弗吉尼亚电力公司 和阿业松尼电力系 统公司的250万用户提供210万kW尖峰电力，使带基荷的火电机组 获得较高效益，降低发电成本，节约燃料。 电站上水库建在小巴克溪上，大坝为黏土心墙土石坝，最大坝高140m,坝 顶长670m,总库容4702万m,有效库容2775万m,可供6台35万kW机组11h 满负荷运行。下水库坐落在巴克溪上，建有一座黏土心墙土石坝，最大坝高41m, 坝项长730m,总库容3760万m,有效库容2780万m
