☆锦屏水电站 锦屏水电站包括锦屏一级、二级水电站，总装机800~840万kW。电站以发 电为主，兼具蓄能、蓄洪和拦沙作用，是川电外送的主要电源点之一。锦屏一级 是坝后式电站，这里简单介绍，锦屏二级是有压引水式电站，将做重点介绍。 锦屏一级： 锦屏一级水电 站位于四川省凉山 彝族自治州木里县 和盐源县交界处的 雅兴江大河湾干济 河段上，是雅砻江下 游从卡拉至河口河 段水电规划梯级开 发的龙头水库，距河 口358km,距西昌市 直线距离约75km」 锦屏一级全景 锦屏一级水电站大坝设计坝高305m,为目前世界上已建、在建和设计中最 高的双曲薄拱坝，其施工难度为世界施工养竿见，主要任务是发电。水库正常蓄 水位1880m,死水位1800m,正常蓄水位以下库容77.65亿m,调节库容49.1 亿m,属年调节水库。电站装机6台，单机容量600Mm。 电站主要由混凝土双曲拱坝（包括水垫塘和二道坝）、右岸泄洪洞、右岸引 水发电系统及开关站等组成，左岸现有建筑物为导流洞及其施工支洞。 锦屏一级水电站工程复杂的地质结构，世界上惟一超过300的双曲拱坝， 超过500m的水久边坡，极其困难的施工条件，严格的质量要求和紧张的工期目 标，是对我国水电工程建设者的考验。 锦屏二级： 锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交养处的 雅砻江干流锦屏大河湾上，系雅砻江卡拉至江口河段规划的5个梯级电站之一， 上游紧邻具有年调节能力的锦屏一级水电站，本身具有日调节性能，与锦屏一级 同步运行同样具有年调节特性。2007年正式开工，计划2012年首台机组发电， 2014年竣工。 锦屏二级水电站利用雅砻江150km锦屏大河湾的天然落差，截弯取直开挖隧 洞引水发电，坝址位于锦屏一级下游7.5km,厂房位于大河湾东端的大水沟。共 安装8台600MW的水轮发电机组，装机4800，多年平均年发电量242.3亿 kW。水库正常蓄水位1646m,总库容1428万m,调节库容为502万m
锦屏二级泄洪图 锦屏二级水电站枢纽建筑主要由拦河低闸、泄水建筑、引水发电系统等组成， 4条引水隧洞平均长约16.6km,开挖洞直径12m,为世界第一水工隧洞 XINHUA 锦屏二级引水隧润施工图 2

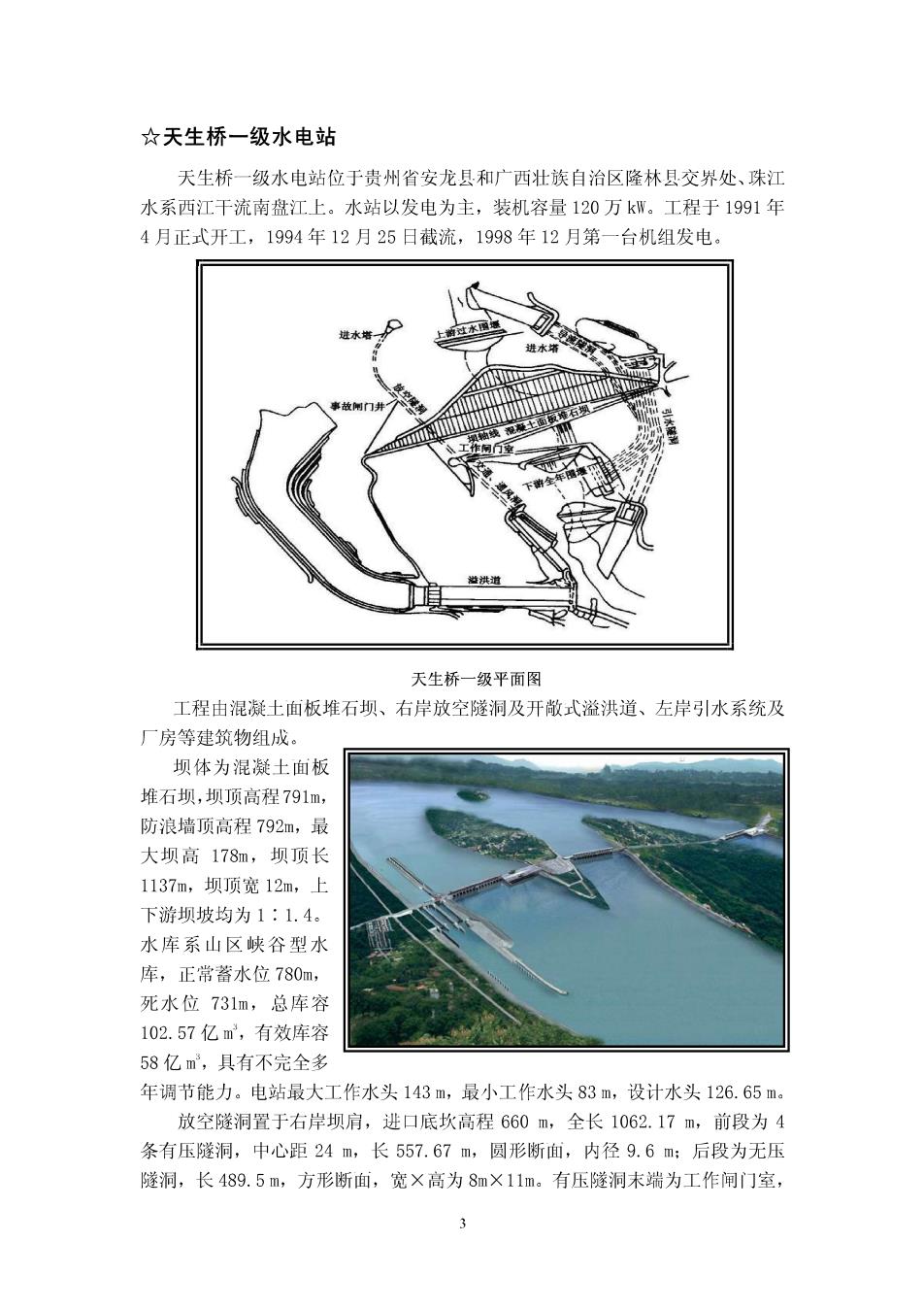

☆天生桥一级水电站 天生桥一级水电站位于贵州省安龙县和广西壮族自治区隆林县交界处、珠江 水系西江干流南盘江上。水站以发电为主，装机容量120万kW。工程于1991年 4月正式开工，1994年12月25日截流，1998年12月第一台机组发电。 天生桥一级平面图 工程由混凝土面板堆石坝、右岸放空隧洞及开敞式溢洪道、左岸引水系统及 厂房等建筑物组成。 坝体为混凝土面板 堆石坝，坝项高程791m, 防浪墙顶高程792m,最 大坝高178m,坝顶长 1137m,坝顶宽12m,上 下游坝坡均为1：1.4。 水库系山区峡谷型水 库，正常蓄水位780m, 死水位731m,总库容 102.57亿m,有效库容 58亿m,具有不完全多 年调节能力。电站最大工作水头143m,最小工作水头83m,设计水头126.65m 放空隧洞置于右岸坝肩，进口底坎高程660m,全长1062.17m,前段为4 条有压隧洞，中心距24m,长557.67m,圆形断面，内径9.6m:后段为无压 隧洞，长489.5m,方形断面，宽×高为8m×11m。有压隧洞末端为工作闸门室， 3

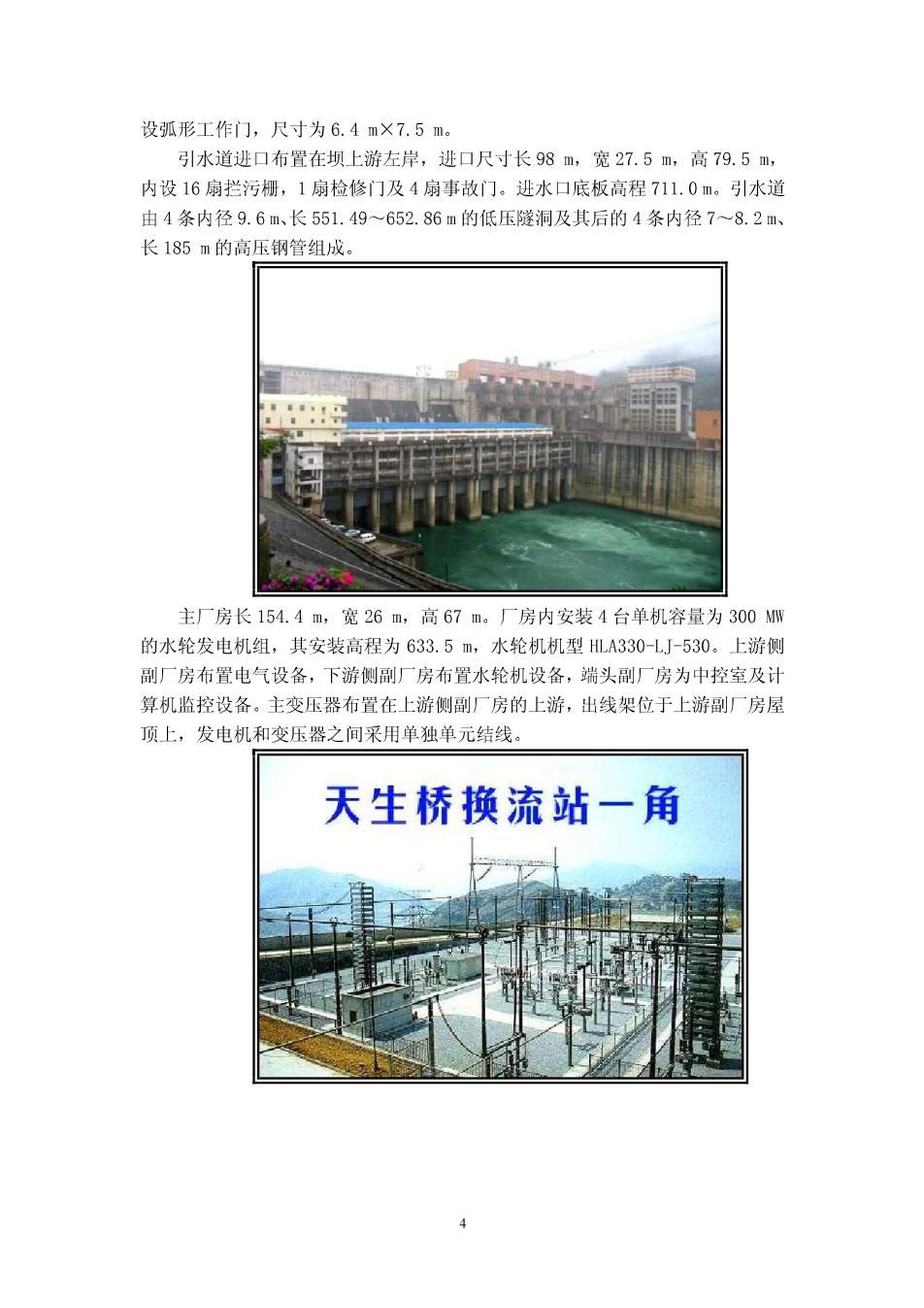

设弧形江作门，尺寸为6.4m×7.5m。 引水道进口布置在坝上游左岸，进口尺寸长98m,宽27.5m,高79.5m 内设16扇拦污栅，1扇检修门及4扇事故门。进水口底板高程711.0m。引水道 由4条内径9.6m、长551.49~652.86m的低压隧洞及其后的4条内径7~8.2m、 长185m的高压钢管组成。 主厂房长154.4m,宽26m,高67m。厂房内安装4台单机容量为300M 的水轮发电机组，其安装高程为633.5m,水轮机机型HLA330-LJ-530。上游侧 副厂房布置电气设备，下游侧副厂房布置水轮机设备，端头副厂房为中控室及计 算机监控设备。主变压器布置在上游侧副厂房的上游，出线架位于上游副厂房屋 顶上，发电机和变压器之间采用单独单元结线。 天生桥换流站一角
☆鲁布革水电站简介 鲁布革水电站位于南盘江支流黄泥河上，云南省罗平县和贵州省兴义县境 内，距昆明市 320km,北距 罗平县城67 km,南距县城 46km。水库正 常落水位1130 m,相应库容 1.11亿m,死 水位1105m, 调节库容0.74 亿m,具有周 调节性能。电 站设计水头327.7m,最大水头372.5m,最小水头295m。电站为引水式水电 站。主要任务为发电。 鲁布革水电站 鲁布革水电站装机容量为600MW,保证出力85MW,设计多年平均发电量27.5 亿kW·h,多年平均年发电量28.49亿kW·h。以220kW和110kW电压输电线路 接入云南省电力系统。主要供电给昆明、宜威、曲靖并向贵州兴义地区送电。主 坝为堆石坝，最大坝高103.8m。电站于1957年开始初步规划，1982年11月开 工建设，1985年11月截流，1988年12月第一台机组投产发电，1992年通过家 总体验收，是中国“六五”、“七五”期 间的重点工程项目。 鲁布革水电站是中国第一个使用 世养银行贷款、部分工程实行国际招标 的水电建设工程。被誉为中国水电建设 对外开放的一个窗口。以发电为单一目 标，具有高堆石坝、长引水隧道、全地 下多洞室厂房等特点。引水隧道的施工 及主要机电设备实行国际招标，并在建 设中引进了国际通行的工程监理制和 项目法人负责制等管理办法，工程取得 了巨大的成功。 鲁布革水电站地下厂房入口 电站由首部枢纽、引水发电系统、地下厂房三部分组成。装有4台15万kW 水轮发电机，年发电量27.5亿kW·h时
