清华大学：《工程计算机制图》课程授课教案（讲义）第八章 建筑设备施工图

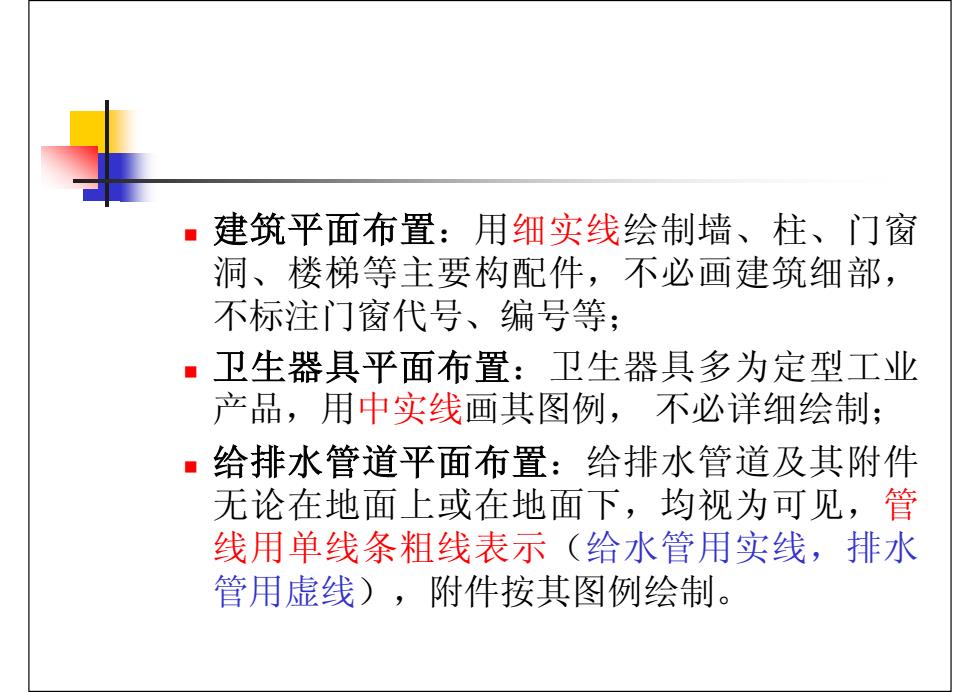

建筑平面布置：用细实线绘制墙、柱、门窗 洞、楼梯等主要构配件，不必画建筑细部， 不标注门窗代号、编号等； ·卫生器具平面布置：卫生器具多为定型工业 产品，用中实线画其图例，不必详细绘制： ·给排水管道平面布置：给排水管道及其附件 无论在地面上或在地面下，均视为可见，管 线用单线条粗线表示（给水管用实线，排水 管用虚线)，附件按其图例绘制

„ 建筑平面布置：用细实线绘制墙、柱、门窗 洞、楼梯等主要构配件，不必画建筑细部， 不标注门窗代号、编号等； „ 卫生器具平面布置：卫生器具多为定型工业 产品，用中实线画其图例， 不必详细绘制； „ 给排水管道平面布置：给排水管道及其附件 无论在地面上或在地面下，均视为可见，管 线用单线条粗线表示（给水管用实线，排水 管用虚线），附件按其图例绘制

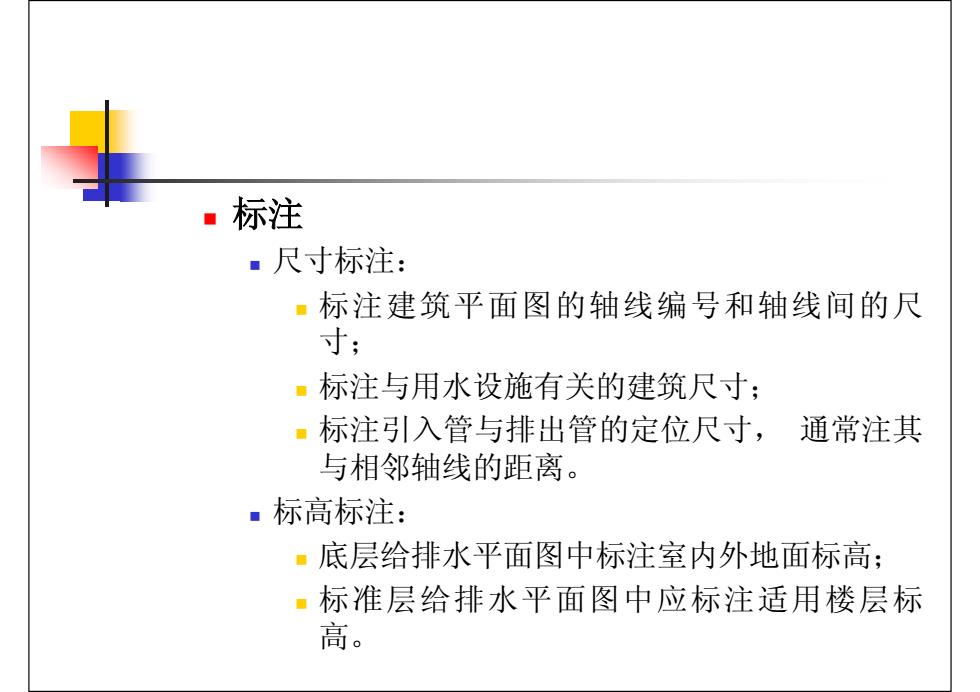

标注 ■尺寸标注： ·标注建筑平面图的轴线编号和轴线间的尺 寸； 。标注与用水设施有关的建筑尺寸； 。标注引入管与排出管的定位尺寸，通常注其 与相邻轴线的距离。 ·标高标注： ·底层给排水平面图中标注室内外地面标高： ·标准层给排水平面图中应标注适用楼层标 高

„ 标注 „ 尺寸标注： „ 标注建筑平面图的轴线编号和轴线间的尺 寸； „ 标注与用水设施有关的建筑尺寸； „ 标注引入管与排出管的定位尺寸， 通常注其 与相邻轴线的距离。 „ 标高标注： „ 底层给排水平面图中标注室内外地面标高； „ 标准层给排水平面图中应标注适用楼层标 高
