清华大学：《工程计算机制图》课程授课教案（讲义）第八章 建筑设备施工图

一。 建筑给水排水系统组成 建筑给水 :引入管 又称进户管，是从室外供水管网接出，一般穿过建筑物 基础或外墙，引入建筑物内的给水连接段。 每条引水管应有不小于3%的坡度斜向室外供水管网： 。 安装阀门，装设泄水装置，以便管网检修时放水用。 配水管网 ■将引入管送来的给水输送给建筑物内各用水点的若干管 道； ·包括水平干管、给水立管和支管。 配水器具 包括与配水管网相接的各种阀门、放水龙头及消防设备 等

一．建筑给水排水系统组成 „ 建筑给水 „ 引入管 „ 又称进户管，是从室外供水管网接出，一般穿过建筑物 基础或外墙，引入建筑物内的给水连接段。 „ 每条引水管应有不小于 3 ‰的坡度斜向室外供水管网； „ 安装阀门，装设泄水装置，以便管网检修时放水用。 „ 配水管网 „ 将引入管送来的给水输送给建筑物内各用水点的若干管 道； „ 包括水平干管、给水立管和支管。 „ 配水器具 „ 包括与配水管网相接的各种阀门、放水龙头及消防设备 等

■水池、水箱及加压装置 解决外部供水管网的水压、流量经常不足或间 断， 不能满足建筑给水的水压、水量要求 ·水表 。记录用水量 ■需单独计量的建筑物，水表应安装在引入管上， 并装置检修阀门、旁通管、泄水装置。通常把水 表及这些设施称为水表节点

„ 水池、水箱及加压装置 解决外部供水管网的水压、流量经常不足或间 断， 不能满足建筑给水的水压、水量要求 „ 水表 „ 记录用水量 „ 需单独计量的建筑物，水表应安装在引入管上， 并装置检修阀门、旁通管、泄水装置。通常把水 表及这些设施称为水表节点

建筑排水 ·卫生器具及地漏等排水泄水口 ·排水管道及附件： ·存水弯：存水弯的水封将隔绝和防止有害、易燃气体及虫 类通过卫生器具泄水口侵入室内。 ·连接管：连接卫生器具及地漏等泄水口与排水横支管的短 管，称为卫生器具排水管。 ·排水横支管：接纳连接管的排水，并将排水送到排水立管， 且斜向排水立管。 ·排水立管：接纳排水横支管的排水，并送到排出管的竖直 管段。 ·排出管：排水管是将排水立管或排水横干管送来的污水排 入到室外检查井。其管径大于或等于100，向检查井方向 应有1一3%的坡度

„ 建筑排水 „ 卫生器具及地漏等排水泄水口 „ 排水管道及附件： „ 存水弯: 存水弯的水封将隔绝和防止有害、易燃气体及虫 类通过卫生器具泄水口侵入室内。 „ 连接管: 连接卫生器具及地漏等泄水口与排水横支管的短 管，称为卫生器具排水管。 „ 排水横支管: 接纳连接管的排水，并将排水送到排水立管, 且斜向排水立管。 „ 排水立管：接纳排水横支管的排水，并送到排出管的竖直 管段。 „ 排出管: 排水管是将排水立管或排水横干管送来的污水排 入到室外检查井。其管径大于或等于100，向检查井方向 应有1—3%的坡度

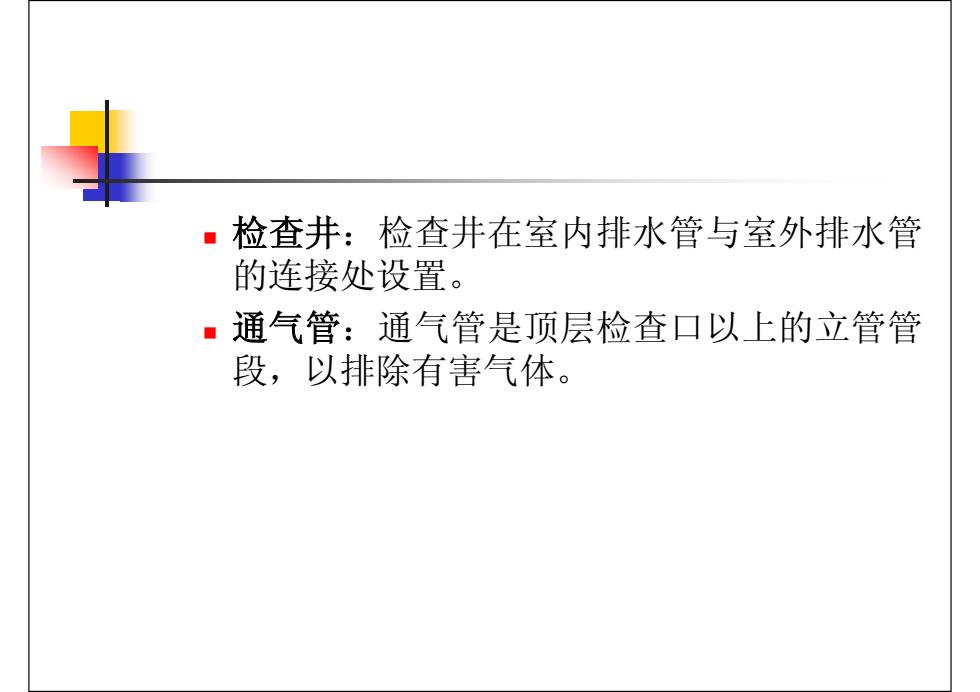

■7 检查井：检查井在室内排水管与室外排水管 的连接处设置。 ·通气管：通气管是顶层检查口以上的立管管 段，以排除有害气体

„ 检查井：检查井在室内排水管与室外排水管 的连接处设置。 „ 通气管：通气管是顶层检查口以上的立管管 段，以排除有害气体

二.建筑给排水平面图 图示特点 ·同一建筑相应的给水平面图和排水平面图画在同一 图上； ·建筑给排水平面图按直接正投影法绘制： ▣比例：一 般采用与其建筑平面图相同的比例； ·图例：建筑给排水平面图的部分图例，如P361图 13-2,13-5所示； 回 ■布图方向：建筑给排水平面图的布图方向与相应的 建筑平面一致； 平面图的数量：原则上应分层绘制，并在图下方标 写其图名。若各楼层建筑平面、卫生器具和管道布 置均相同，可只绘标准层和底层的给排水平面图；

二．建筑给排水平面图 „ 图示特点 „ 同一建筑相应的给水平面图和排水平面图画在同一 图上； „ 建筑给排水平面图按直接正投影法绘制； „ 比例：一般采用与其建筑平面图相同的比例； „ 图例：建筑给排水平面图的部分图例，如P361 图 13-2 ，13-5所示； „ 布图方向：建筑给排水平面图的布图方向与相应的 建筑平面一致； „ 平面图的数量：原则上应分层绘制，并在图下方标 写其图名。若各楼层建筑平面、卫生器具和管道布 置均相同，可只绘标准层和底层的给排水平面图；
