试验筛必须经常保持洁净，筛孔通畅。如其筛孔被水泥堵塞影响筛余量时，可用弱酸浸 泡，用毛刷轻轻地刷洗，用淡水冲净、晾干。 (④结果处理 1.水泥试样筛余百分数按式(2-1)计算： x100 (2.) 式中F一水泥试样的筛余百分数，%： Rs一水泥筛余物的质量，g: W一水泥试样的质量，g。 2.箭余结果的修正 为使试验结果可比，应采用试验筛修正系数方法修正上述的计算结果。修正系数的测 定，按有关规定进行 3.负压筛法或手工干缔法测定的结果发生争议时，以负压筛法为准。 试验3.2水泥细度实验比表面积测定勃氏法 一一比表面积测定勃氏法，适用于硅酸盐水泥、普通硅酸盐水泥细度的测定 ()仪器设备与辅助材料 1、透气仪 本方法采用的勃氏比表面积透气仪，分手动和自动两种，均应符合JC/T956的要求。 2、烘干箱 控制温度灵敏度士1℃ 3、分析天平 分度值为0.001g: 4、秒表 精确至0.5s 5、基准材料 G5B14-1511或相同等级的标准物质。有争议时以65B14-1511为准。 6、压力计液体 采用带有颜色的蒸馏水或直接采用无色蒸馏水。 7、滤 采用符合GB/T1914的中速定量滤纸。 8、汞 分析纯汞。 (②)试验原理及样品处理 本方法主要是根据一定量的空气通过具有一定空隙案和固定厚度的水泥层时，所受阻力 不同而引起流速的变化来测定水泥的比表面积。在一定空隙率的水泥层中，空隙的大小和数 量是颗粒尺寸的函数，同时也决定了通过料层的气流速度， 水泥样品按CB12573进行取样，先通过0.9m方孔筛，再在110℃±5℃下烘干1h,并在 干燥器中冷却至室温
试验筛必须经常保持洁净，筛孔通畅。如其筛孔被水泥堵塞影响筛余量时，可用弱酸浸 泡，用毛刷轻轻地刷洗，用淡水冲净、晾干。 (4) 结果处理 1.水泥试样筛余百分数按式（2-1）计算； 100 Rs F W = × (2-1) 式中 F—水泥试样的筛余百分数，%； Rs—水泥筛余物的质量，g； W—水泥试样的质量，g。 2.筛余结果的修正 为使试验结果可比，应采用试验筛修正系数方法修正上述的计算结果。修正系数的测 定，按有关规定进行。 3.负压筛法或手工干筛法测定的结果发生争议时，以负压筛法为准。 试验 3.2 水泥细度实验-比表面积测定-勃氏法 ——比表面积测定-勃氏法，适用于硅酸盐水泥、普通硅酸盐水泥细度的测定。 (1) 仪器设备与辅助材料 1、透气仪 本方法采用的勃氏比表面积透气仪，分手动和自动两种，均应符合JC/T 956的要求。 2、烘干箱 控制温度灵敏度±1℃。 3、分析天平 分度值为0.001g。 4、秒表 精确至0.5s。 5、基准材料 GSB 14-1511或相同等级的标准物质。有争议时以GSB 14-1511为准。 6、压力计液体 采用带有颜色的蒸馏水或直接采用无色蒸馏水。 7、滤纸 采用符合GB/T 1914的中速定量滤纸。 8、汞 分析纯汞。 (2) 试验原理及样品处理 本方法主要是根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力 不同而引起流速的变化来测定水泥的比表面积。在一定空隙率的水泥层中，空隙的大小和数 量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。 水泥样品按GB 12573进行取样，先通过0.9mm方孔筛，再在110℃±5℃下烘干lh，并在 干燥器中冷却至室温

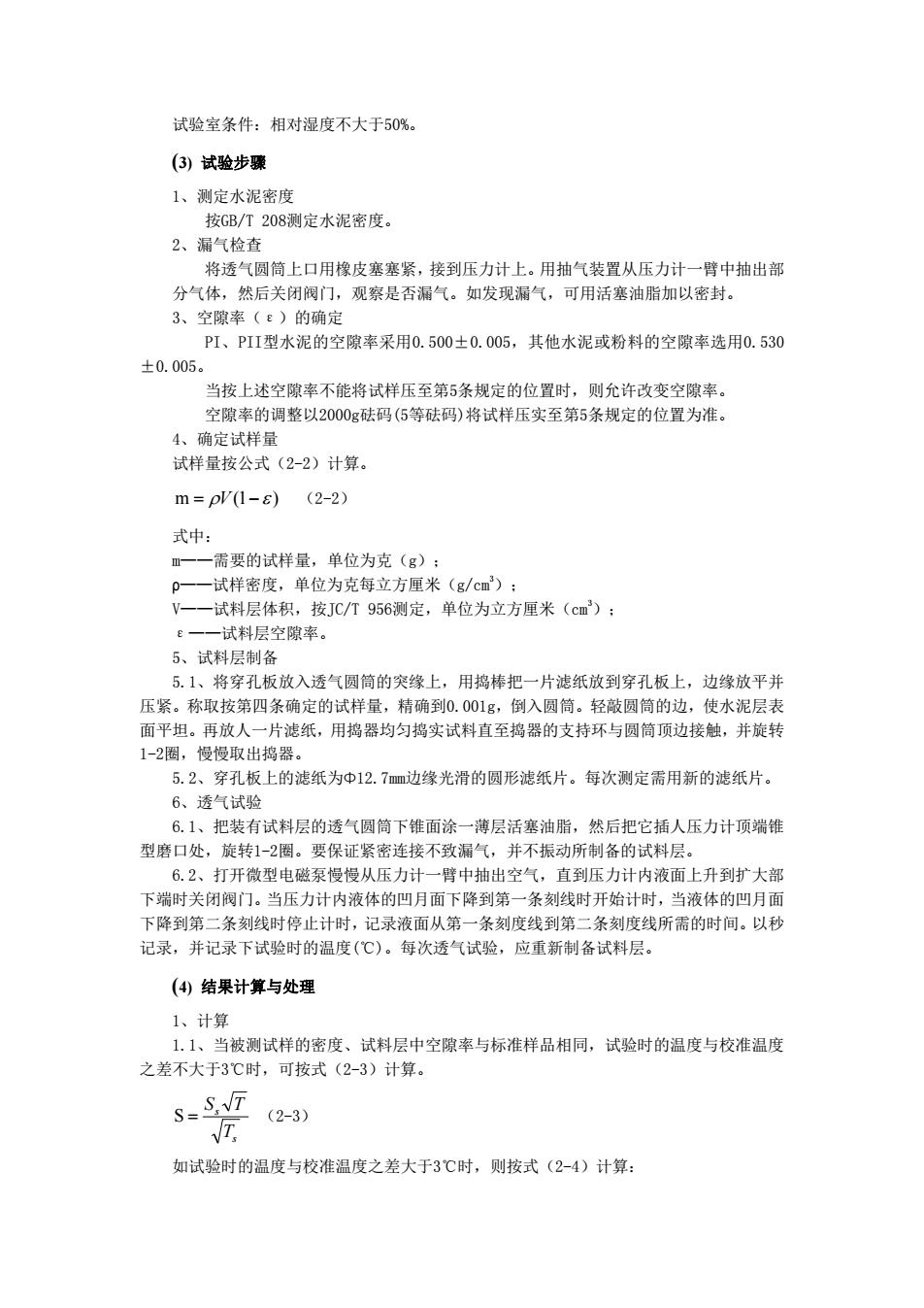

试验室条件：相对湿度不大于50%。 (3)试验步骤 1、测定水泥密度 按GB/T208测定水泥密度」 2、漏气检查 将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出剖 分气体，然后关闭阀门，观察是否漏气。如发现漏气，可用活塞油脂加以密封。 3、空隙 E）的确定 PI、PII型水泥的空隙率采用0.500士0.005，其他水泥或粉料的空隙率选用0.530 ±0.005。 当按上述空隙率不能将试样压至第5条规定的位置时，则允许改变空隙率。 空隙率的调整以2000g砝码(5等砝码)将试样压实至第5条规定的位置为准。 4、确定试样量 试样量按公式(2-2)计算。 m=p1-6)(2-2) 式中： 一需要的试样量，单位为克(g) p-一试样密度，单位为克每立方厘米(g/cm): 一试料层体积，按JC/T956测定，单位为立方厘米(cm): E 一试料层空隙率。 5、试料层制备 5.1、将穿孔板放入透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔板上，边缘放平并 压紧。称取按第四条确定的试样量，精确到0.001g,倒入圆筒。轻敲圆筒的边，使水泥层表 面平坦。再放人一片滤纸，用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触，并旋转 1-2圈，慢慢取出捣器。 5.2、穿孔板上的滤纸为中12.7mm边缘光滑的圆形滤纸片。每次测定需用新的滤纸片。 6、诱气试哈 61、 把装有试料层的透气圆筒下维面涂一薄层活塞油脂，然后把它插人压力计项端锥 型磨口处，旋转1-2圈。要保证紧密连接不致漏气，并不振动所制各的试料层。 6,2、打开微型电磁泵慢慢从压力计一臂中抽出空气，直到压力计内液面上升到扩大部 下端时关闭阀门。当压力计内液体的凹月面下降到第一条刻线时开始计时，当液体的凹月面 下降到第一条刻线时停止计时，记录液面从第一条刻度线到第一二条刻度线所需的时间。以秒 记录，并记录下试验时的温度（℃）。每次透气试验，应重新制备试料层 (4)结果计算与处理 1、计算 1.1、当被测试样的密度、试料层中空隙率与标准样品相同，试验时的温度与校准温度 之差不大于3℃时，可按式(2-3)计算。 s=72-3 VT. 如试验时的温度与校准温度之差大于3℃时，则按式(2-4)计算：
试验室条件：相对湿度不大于50%。 (3) 试验步骤 1、测定水泥密度 按GB/T 208测定水泥密度。 2、漏气检查 将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部 分气体，然后关闭阀门，观察是否漏气。如发现漏气，可用活塞油脂加以密封。 3、空隙率（ε）的确定 PI、PII型水泥的空隙率采用0.500±0.005，其他水泥或粉料的空隙率选用0.530 ±0.005。 当按上述空隙率不能将试样压至第5条规定的位置时，则允许改变空隙率。 空隙率的调整以2000g砝码(5等砝码)将试样压实至第5条规定的位置为准。 4、确定试样量 试样量按公式（2-2）计算。 m = ρV(1−ε ) （2-2） 式中： m——需要的试样量，单位为克（g）； ρ——试样密度，单位为克每立方厘米（g/cm3 ）； V——试料层体积，按JC/T 956测定，单位为立方厘米（cm3 ）； ε——试料层空隙率。 5、试料层制备 5.1、将穿孔板放入透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔板上，边缘放平并 压紧。称取按第四条确定的试样量，精确到0.001g，倒入圆筒。轻敲圆筒的边，使水泥层表 面平坦。再放人一片滤纸，用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触，并旋转 1-2圈，慢慢取出捣器。 5.2、穿孔板上的滤纸为Ф12.7mm边缘光滑的圆形滤纸片。每次测定需用新的滤纸片。 6、透气试验 6.1、把装有试料层的透气圆筒下锥面涂一薄层活塞油脂，然后把它插人压力计顶端锥 型磨口处，旋转1-2圈。要保证紧密连接不致漏气，并不振动所制备的试料层。 6.2、打开微型电磁泵慢慢从压力计一臂中抽出空气，直到压力计内液面上升到扩大部 下端时关闭阀门。当压力计内液体的凹月面下降到第一条刻线时开始计时，当液体的凹月面 下降到第二条刻线时停止计时，记录液面从第一条刻度线到第二条刻度线所需的时间。以秒 记录，并记录下试验时的温度(℃)。每次透气试验，应重新制备试料层。 (4) 结果计算与处理 1、计算 1.1、当被测试样的密度、试料层中空隙率与标准样品相同，试验时的温度与校准温度 之差不大于3℃时，可按式（2-3）计算。 s s T S T S = （2-3） 如试验时的温度与校准温度之差大于3℃时，则按式（2-4）计算：

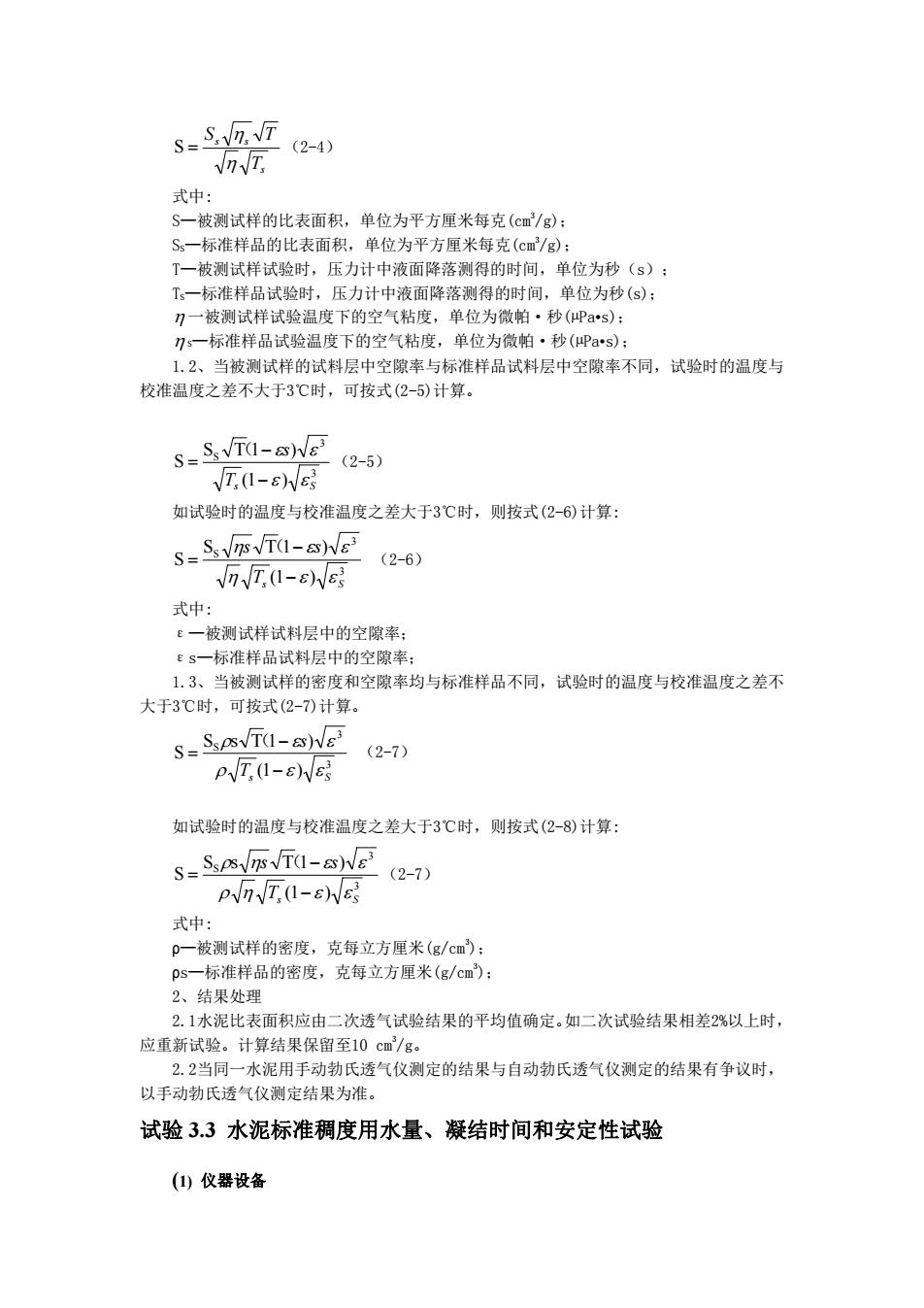

s=S斤 (2-4) 式中： S一被测试样的比表面积，单位为平方厘米每克(cm/g): S一标准样品的比表面积，单位为平方厘米每克(cm/g): T一被测试样试验时，压力计中液面降落测得的时间，单位为秒(s): T一标准样品试验时，压力计中液面隆落则得的时间，单位为秒(s): 一被测试样试验温度下的空气粘度，单位为微帕·秒（仰as): 刀一标准样品试验温度下的空气粘度，单位为微帕·秒(PaS) 1.2、当被测试样的试料层中空隙率与标准样品试料层中空隙率不同，试验时的温度与 校准温度之差不大于3℃时，可按式(2-5)计算。 s-S /Td-8 (2-5) VT.(1-5)E 如试验时的温度与校准温度之差大于3℃时，则按式(2-6)计算： S=SV示TI-shNE (2-6) V7√T,1-e)Ne 式中： ￡一被测试样试料层中的空隙率： €s一标准样品试料层中的空隙率： 1.3、当被测试样的密度和空隙率均与标准样品不同，试验时的温度与校准温度之差不 大于3℃时，可按式2-7)计算， s-Ssps/Ta-N (2-7) PT,(1-5)5 如试验时的温度与校准温度之差大于3℃时，则按式(2-8)计算： S=S示VT4-NE (2-7 p/T,(1-5Hs 式中： -被测试样的密度，克每立方厘米(g/m ps一标准样品的密度，克每立方厘米(g/c 2、结果处理 2.1水泥比表面积应由二次透气试验结果的平均值确定。如二次试验结果相差2%以上时， 应重新试验。计算结果保留至10cm/g。 2.2当同一水泥用手动勃氏诱气仪测定的结果与自动勃氏诱气仪测定的结果有争议时 以手动勃氏透气仪测定结果为准。 试验3.3水泥标准稠度用水量、凝结时间和安定性试验 (山仪器设备
s s s T S T η η S = （2-4） 式中: S—被测试样的比表面积，单位为平方厘米每克(cm3 /g)； SS—标准样品的比表面积，单位为平方厘米每克(cm3 /g)； T—被测试样试验时，压力计中液面降落测得的时间，单位为秒（s）； TS—标准样品试验时，压力计中液面降落测得的时间，单位为秒(s)； η 一被测试样试验温度下的空气粘度，单位为微帕·秒(µPa•s)； η S—标准样品试验温度下的空气粘度，单位为微帕·秒(µPa•s)； 1.2、当被测试样的试料层中空隙率与标准样品试料层中空隙率不同，试验时的温度与 校准温度之差不大于3℃时，可按式(2-5)计算。 3 3 S (1 ) S T 1 ) S Ts S s ε ε ε ε − − = （ （2-5） 如试验时的温度与校准温度之差大于3℃时，则按式(2-6)计算: 3 3 S (1 ) S T 1 ) S Ts S s s η ε ε η ε ε − − = （ （2-6） 式中: ε—被测试样试料层中的空隙率； εs—标准样品试料层中的空隙率； 1.3、当被测试样的密度和空隙率均与标准样品不同，试验时的温度与校准温度之差不 大于3℃时，可按式(2-7)计算。 3 3 S (1 ) S s T 1 ) S Ts S s ρ ε ε ρ ε ε − − = （ （2-7） 如试验时的温度与校准温度之差大于3℃时，则按式(2-8)计算: 3 3 S (1 ) S s T 1 ) S Ts S s s ρ η ε ε ρ η ε ε − − = （ （2-7） 式中: ρ—被测试样的密度，克每立方厘米(g/cm3 )； ρs—标准样品的密度，克每立方厘米(g/cm3 )； 2、结果处理 2.1水泥比表面积应由二次透气试验结果的平均值确定。如二次试验结果相差2%以上时， 应重新试验。计算结果保留至10 cm3 /g。 2.2当同一水泥用手动勃氏透气仪测定的结果与自动勃氏透气仪测定的结果有争议时， 以手动勃氏透气仪测定结果为准。 试验 3.3 水泥标准稠度用水量、凝结时间和安定性试验 (1) 仪器设备
1.水泥净浆搅拌机：符合JCT729的要求。 图2-6水泥净浆搅拌机 图2-7净浆标准稠度与凝结时间测定仪 2.净浆标准稠度与凝结时间测定仪：符合JC/T727的要求。或技术参数符合该标准要求 的凝结时间自动测定仪。 3.沸者箱：符合IC/T955的要求。有效容积约为410mX240m×310m,燕板结构应不 影响试验结果，蓖板与加热器之间的距离大于50 箱的内层由不易锈蚀的金属材料制成 能在30土5mi内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个试验过程 中不需补充水量。 4雷氏夹：由铜质材料制成，其结构如图2-8。当一根指针的根部先悬挂在一根金属丝 或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在 17.5士2.5m范围以内，即2x=17.5士2.5m(见图2-9)，当去掉砝码后针尖的距离能恢复至挂 码前的状态。 150 0.51 39 切口0 ,玻璃板 玻璃板 图2-8雷氏夹 1一指针，2一环核
1. 水泥净浆搅拌机：符合JC/T 729的要求。 图 2-6 水泥净浆搅拌机 图 2-7 净浆标准稠度与凝结时间测定仪 2.净浆标准稠度与凝结时间测定仪；符合JC/T 727的要求。或技术参数符合该标准要求 的凝结时间自动测定仪。 3.沸煮箱：符合JC/T 955的要求。有效容积约为410mm×240mm×310mm，蓖板结构应不 影响试验结果，蓖板与加热器之间的距离大于50mm。箱的内层由不易锈蚀的金属材料制成， 能在30±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个试验过程 中不需补充水量。 4.雷氏夹：由铜质材料制成，其结构如图2-8。当一根指针的根部先悬挂在一根金属丝 或 尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在 17.5±2.5mm范围以内，即2x=17.5±2.5mm(见图2-9)，当去掉砝码后针尖的距离能恢复至挂 码前的状态。 图2-8 雷氏夹 1— 指针，2—环模

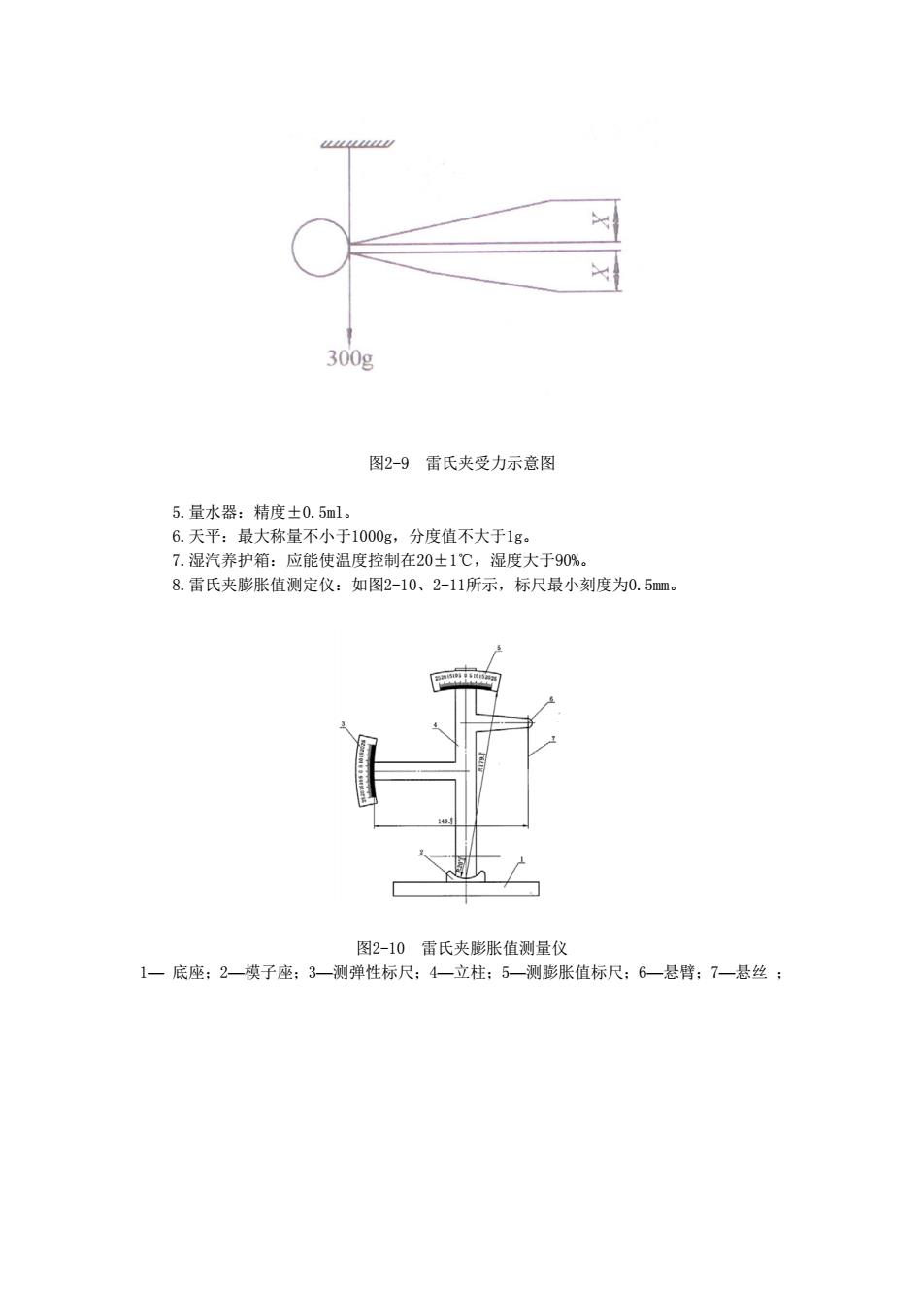

300g 图2-9雷氏夹受力示意图 5.量水器：精度±0.5ml。 6.天平：最大称量不小于1000g,分度值不大于1g。 7.湿汽养护箱：应能使温度控制在20±1℃，湿度大于90% 8.雷氏夹膨胀值测定仪：如图2-10、2-11所示，标尺最小刻度为0.5mm 图2-10雷氏夹膨张值测量仪 1一底座：2-模子座：3一测弹性标尺：4一立柱：5一测膨胀值标尺：6一悬臂：7-悬丝
图2-9 雷氏夹受力示意图 5.量水器：精度±0.5ml。 6.天平：最大称量不小于1000g，分度值不大于1g。 7.湿汽养护箱：应能使温度控制在20±1℃，湿度大于90%。 8.雷氏夹膨胀值测定仪：如图2-10、2-11所示，标尺最小刻度为0.5mm。 图2-10 雷氏夹膨胀值测量仪 1— 底座；2—模子座；3—测弹性标尺；4—立柱；5—测膨胀值标尺；6—悬臂；7—悬丝 ；
