3、模拟集成电路运算放大器（集成运放）：高增益的 直接耦合的集成的多级放大器。 ◆应用：能实现加、减、微分、积分、对数和指数等 数学运算及线性和非线性等多种功能，也是其它一 些模拟集成电路的重要组成部分。 ◆集成运的组成：由输入级、中间级、输出级和偏置 电流源等四部分组成。 输入级 中间级 输出级 偏置电路
3、模拟集成电路运算放大器(集成运放): 高增益的 直接耦合的集成的多级放大器。 ◆应用:能实现加、减、微分、积分、对数和指数等 数学运算及线性和非线性等多种功能, 也是其它一 些模拟集成电路的重要组成部分。 ◆集成运的组成: 由输入级、中间级、输出级和偏置 电流源等四部分组成

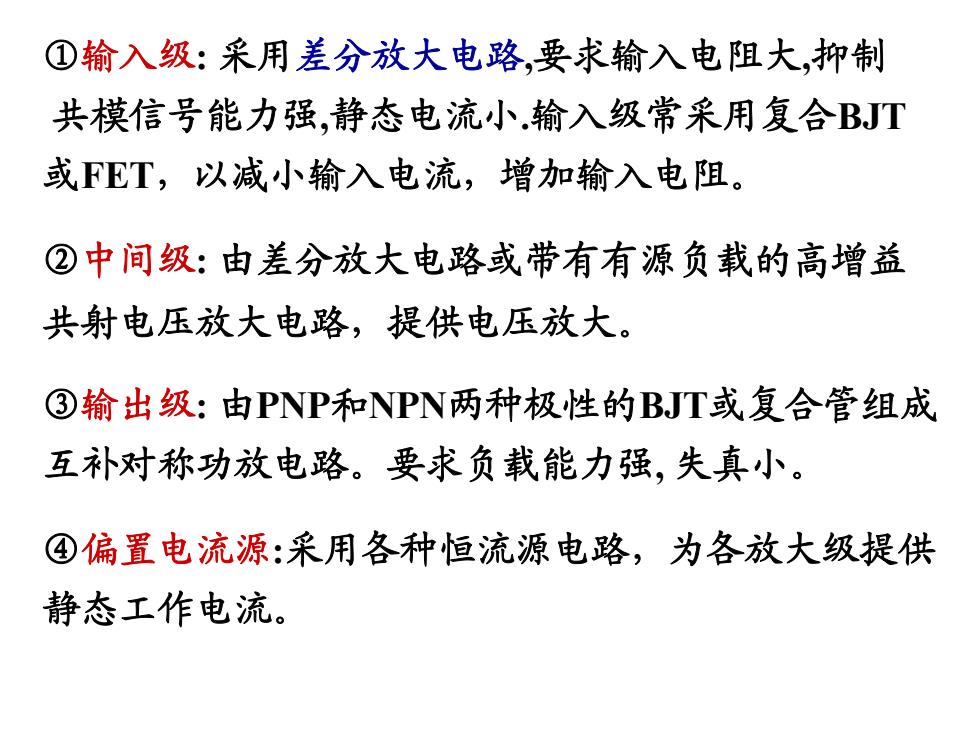

①输入级：采用差分放大电路，要求输入电阻大，抑制 共模信号能力强，静态电流小.输入级常采用复合BJT 或FET,以减小输入电流，增加输入电阻。 ②中间级：由差分放大电路或带有有源负载的高增益 共射电压放大电路，提供电压放大。 ③输出级：由PNP和NPN两种极性的BJT或复合管组成 互补对称功放电路。要求负载能力强，失真小。 ④偏置电流源：采用各种恒流源电路，为各放大级提供 静态工作电流
①输入级: 采用差分放大电路,要求输入电阻大,抑制 共模信号能力强,静态电流小.输入级常采用复合BJT 或FET，以减小输入电流，增加输入电阻。 ②中间级: 由差分放大电路或带有有源负载的高增益 共射电压放大电路，提供电压放大。 ③输出级: 由PNP和NPN两种极性的BJT或复合管组成 互补对称功放电路。要求负载能力强, 失真小。 ④偏置电流源:采用各种恒流源电路，为各放大级提供 静态工作电流
4、运算放大器内部结构 简单的集成运放 o+Vec Rer Re3 Ouo 反相输入端 u.o 1 12 u+o 同相输入端 EE 偏置电流源 输入级 中间级 输出级
偏置电流源 输入级 中间级 输出级 简单的集成运放 + + + + + T1 Rc1 s I Rc2 Rc3 T2 T4 T5 T3 + VCC - VEE u- u + uo 反相输入端 同相输入端 4、运算放大器内部结构

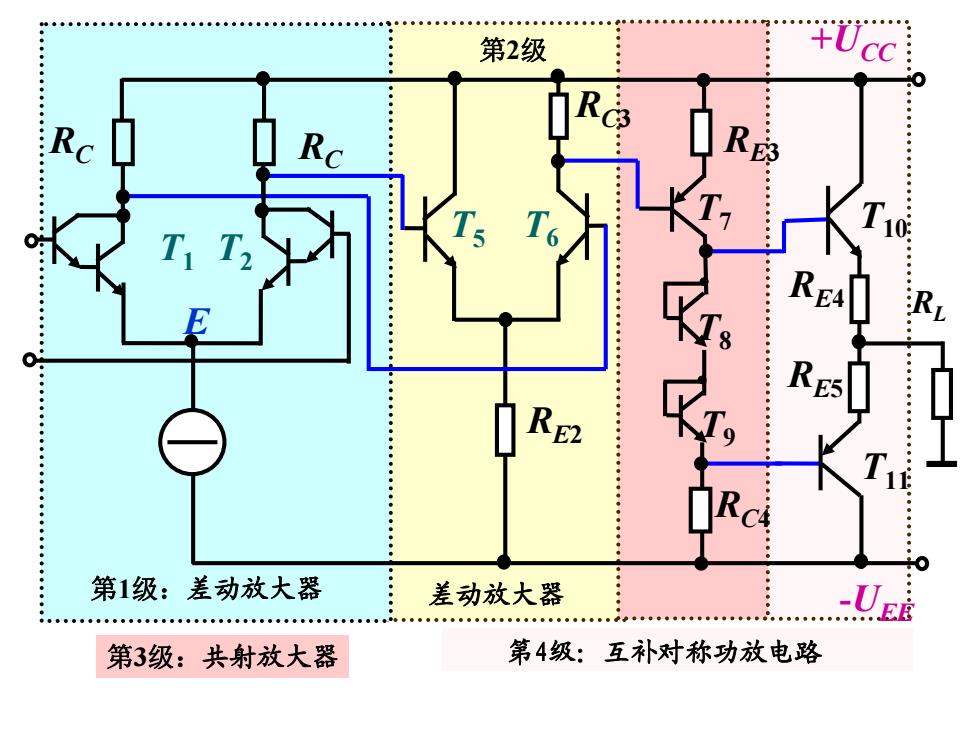

第2级 Rc R Rc RE4 RE2 第1级：差动放大器 差动放大器 第3级：共射放大器 第4级：互补对称功放电路
-UEE +UCC E RC T1 RC T2 T5 T6 RC3 RE2 RC4 RE3 T7 T9 T8 RE4 RE5 T11 T10 RL 第4级：互补对称功放电路 差动放大器 第2级 第1级：差动放大器 第3级：共射放大器
运算放大器外形图 TLO84CN W9909644 M324N MALAYSIA A9329 袋3A0 F D60 974 357州 244E
运算放大器外形图
