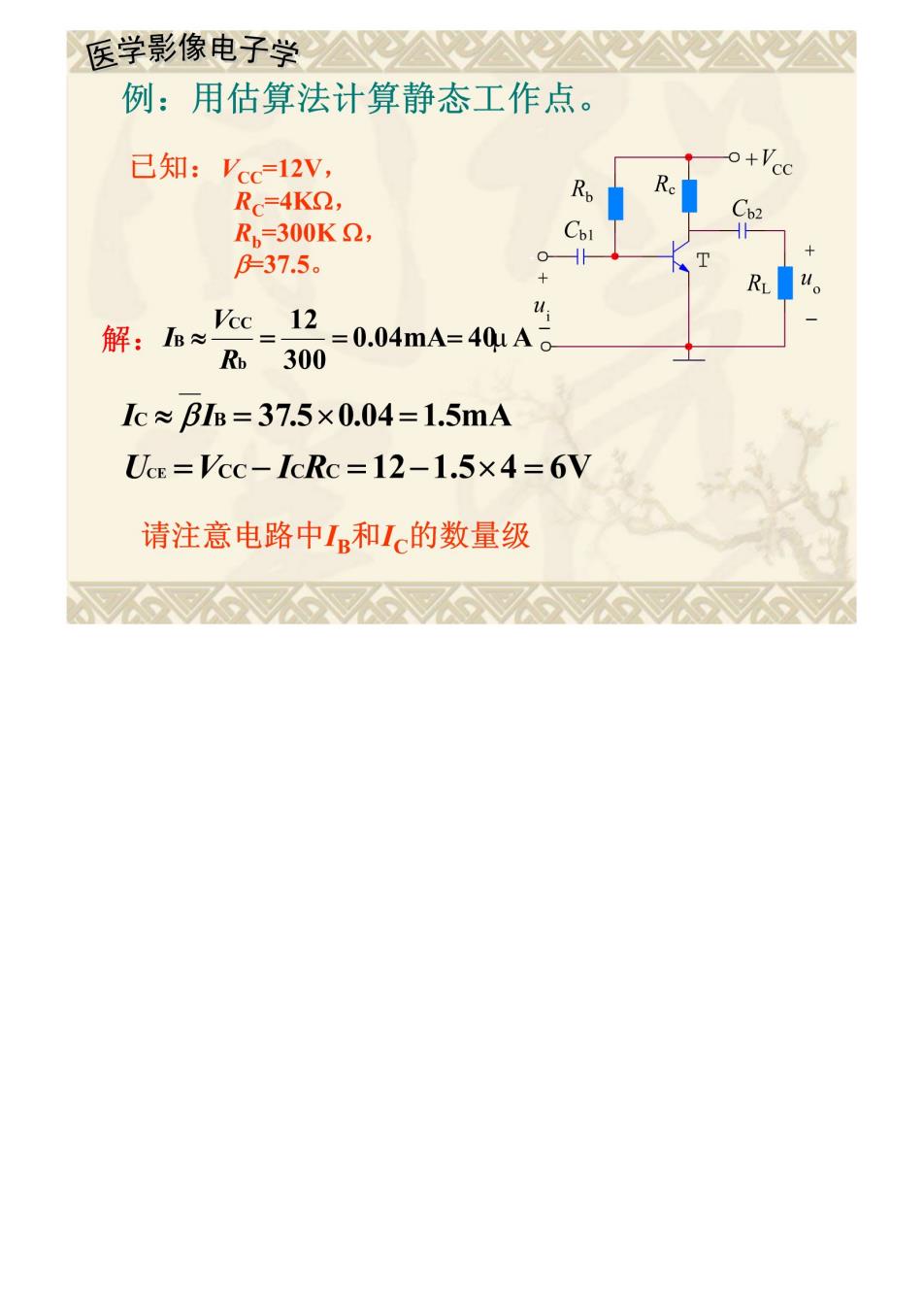

医学影像电子学公公公公公 例：用估算法计算静态工作点。 已知：Vcc=12V, o+Vcc RC=4KO, R=300K2, 37.5。 解：B≈c=12 =0.04mA=40uA。 R300 lc≈B1=37.5×0.04=1.5mA UcE=Vcc-IcRc=12-1.5x4=6V 请注意电路中I和Ic的数量级

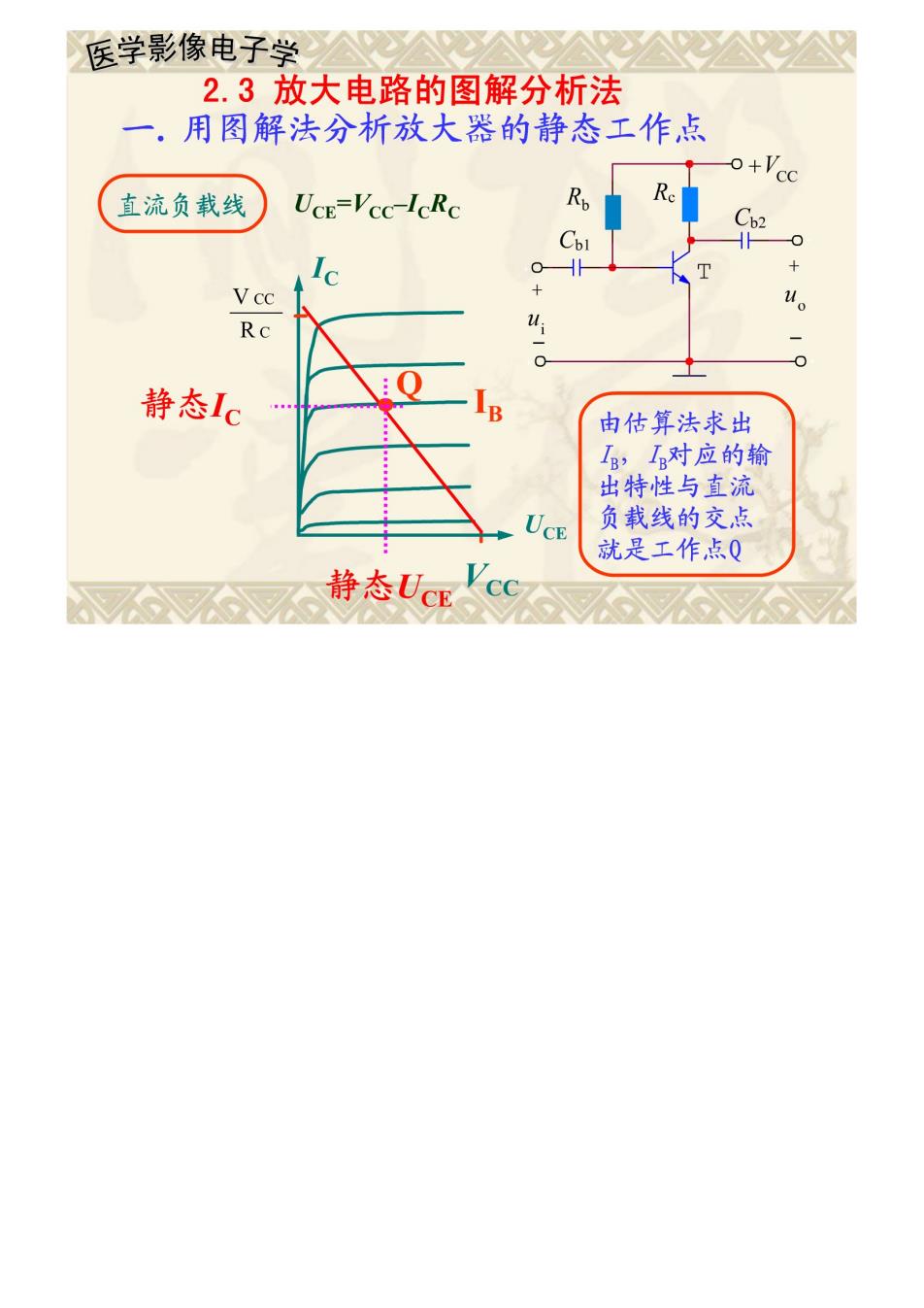

医学影像电子学公公公公 2.3放大电路的图解分析法 一。用图解法分析放大器的静态工作点 o+V 直流负载线 UCE=VCC-IcRc 8 Vcc Rc :0 静态Ic 由估算法求出 I,I对应的输 出特性与直流 UCE 负载线的交点 就是工作点Q 静态UcE cC

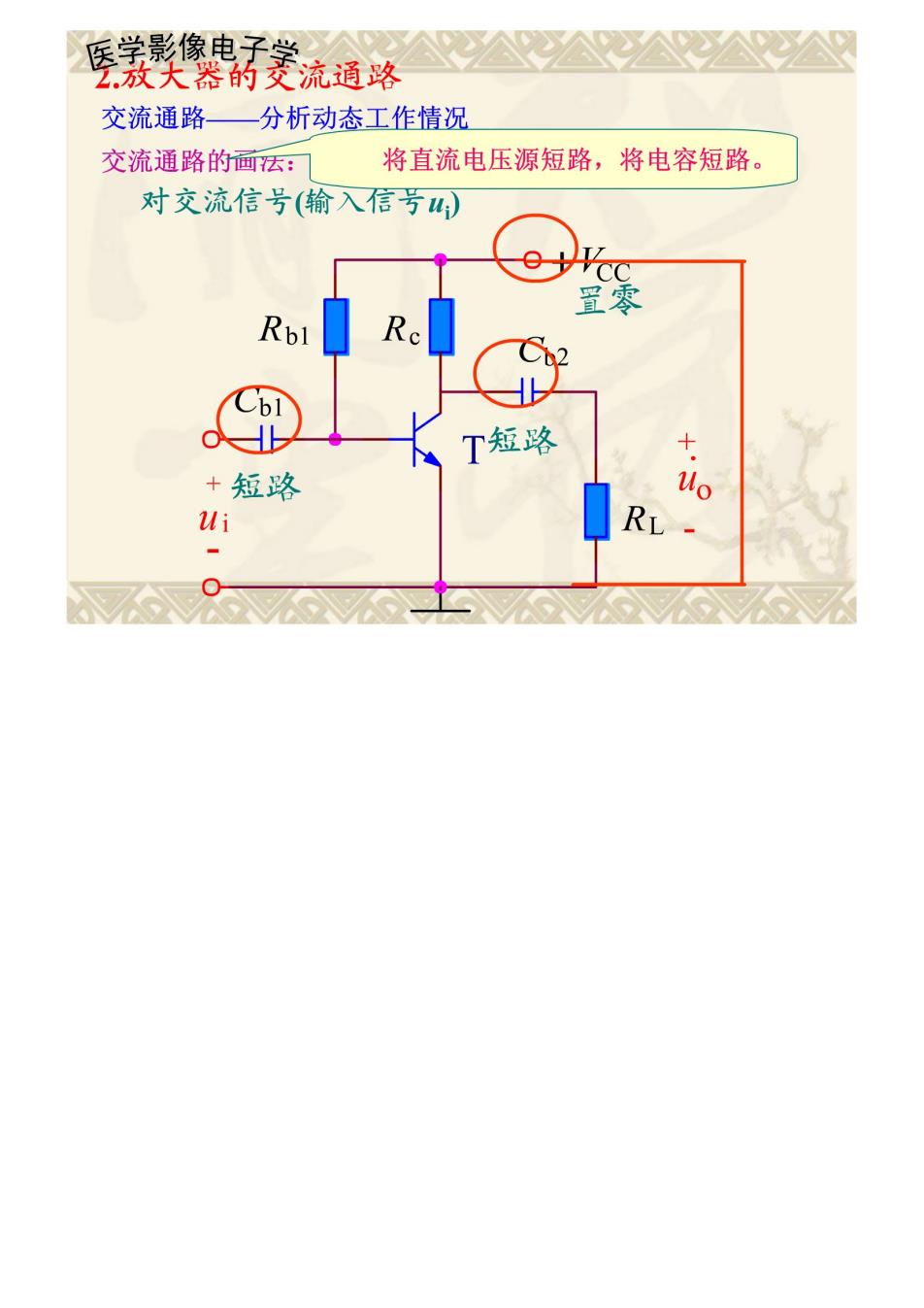

医学影像电子 流道 2放大器的菱流通路 交流通路—一分析动态工作情况 交流通路的画法： 将直流电压源短路，将电容短路。 对交流信号（输入信号） 置 Rb Rc T短路 +短路 ui R

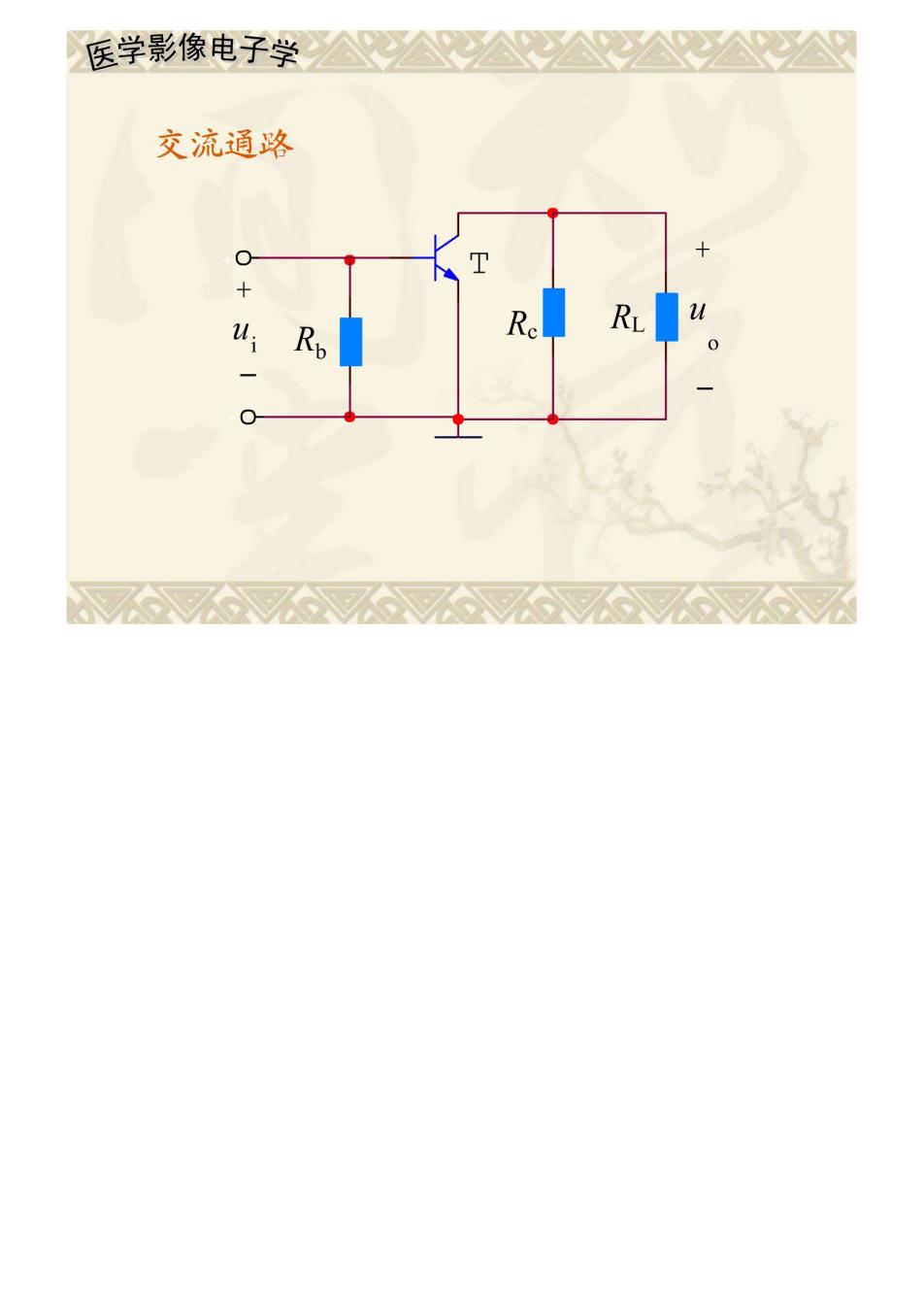

医学影像电子学公公公公 交流通路 Q T R R

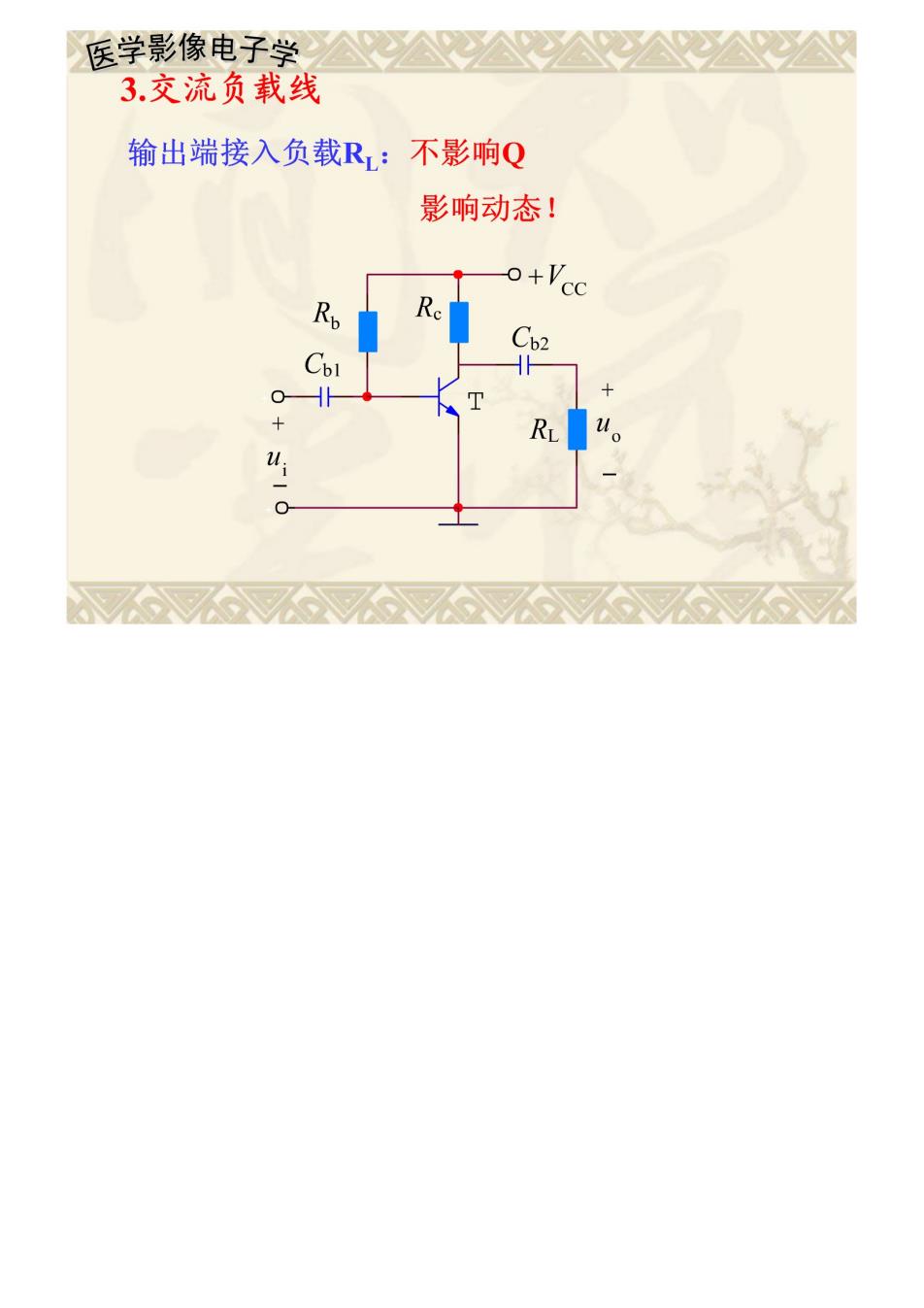

医学影像电子学公△△公 3.交流负载线 输出端接入负载R:不影响Q 影响动态！ o+Vcc R
