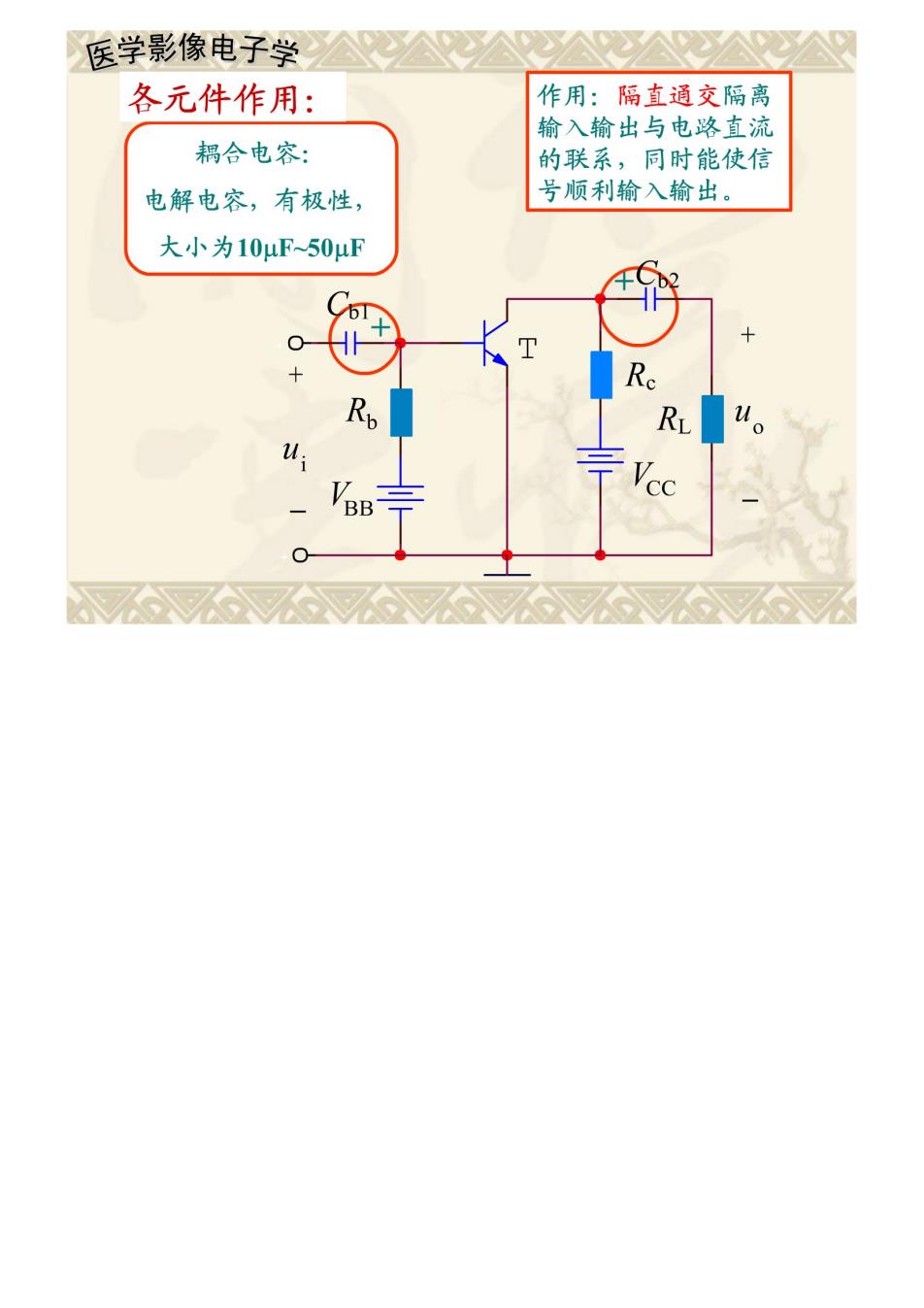

医学影像电子学公公公公公 各元件作用： 作用：隔直通交隔离 输入输出与电路直流 耦合电容： 的联系，同时能使信 电解电容，有极性， 号顺利输入输出。 大小为10uF50μF Q Rp

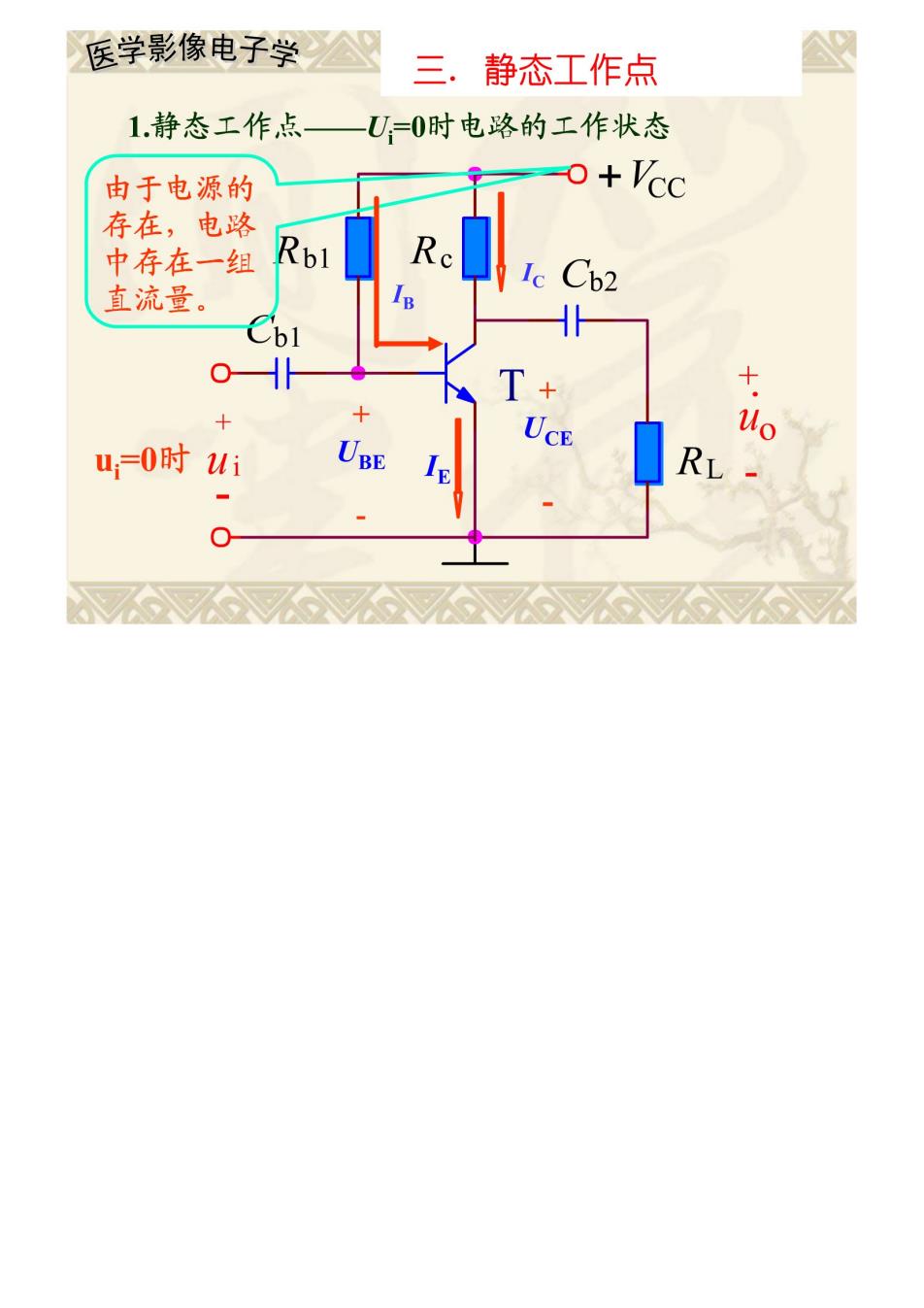

医学影像电子学公 三.静态工作点 1.静态工作点 U=0时电路的工作状态 由于电源的 o+Vcc 存在，电路 中存在一组 Ic Ch2 直流量。 UBE UCE u,=0时Wi o

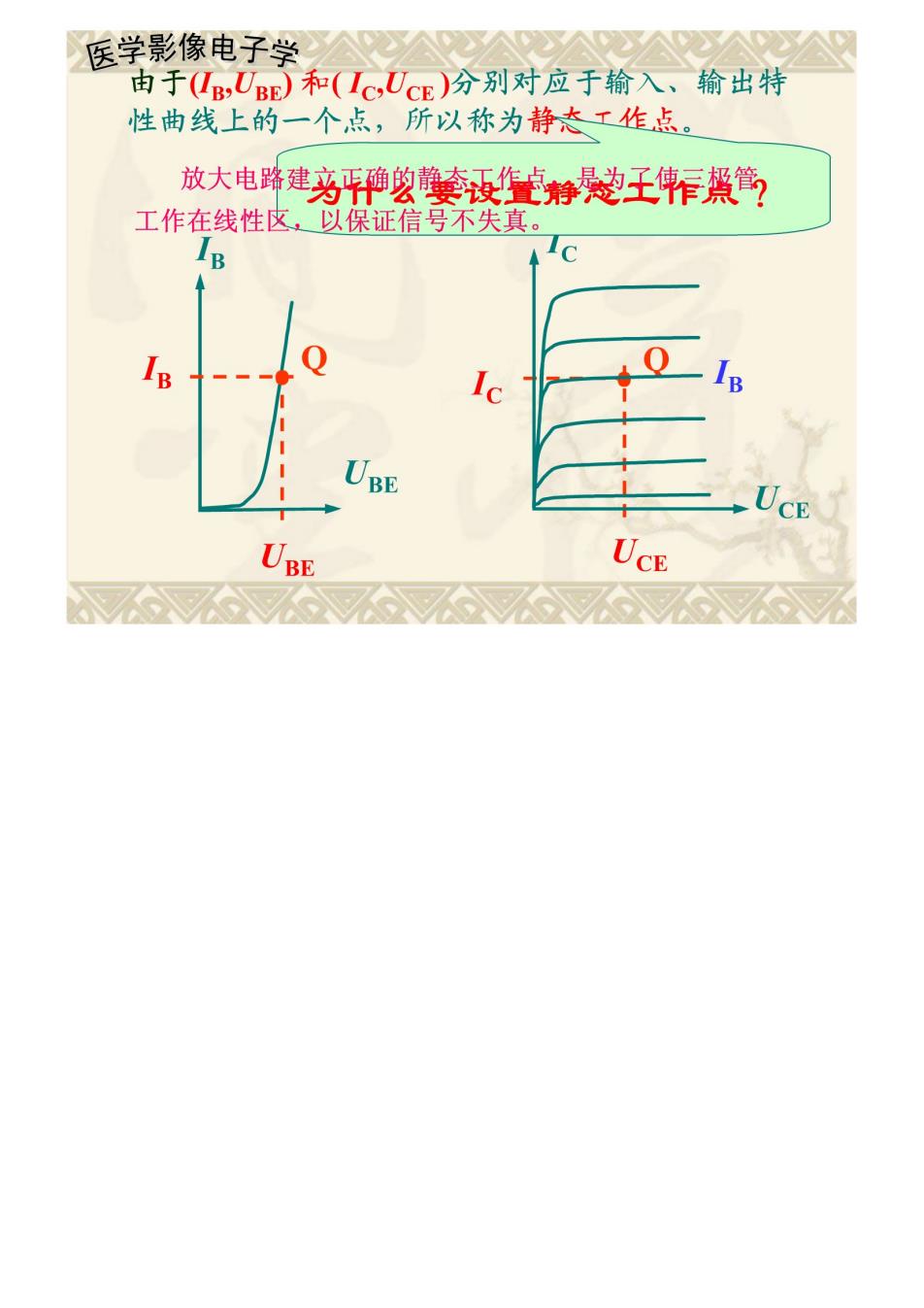

医学影像电子学公公公公 由于(IB,U)和(Ic,UCE)汾别对应于输入、输出特 性曲线上的一个点，所以称为静态工作点 放大电路建多续设佳静王作掇鹤 工作在线性皮，以保证信号不失真。 R U UCE UBE UCE

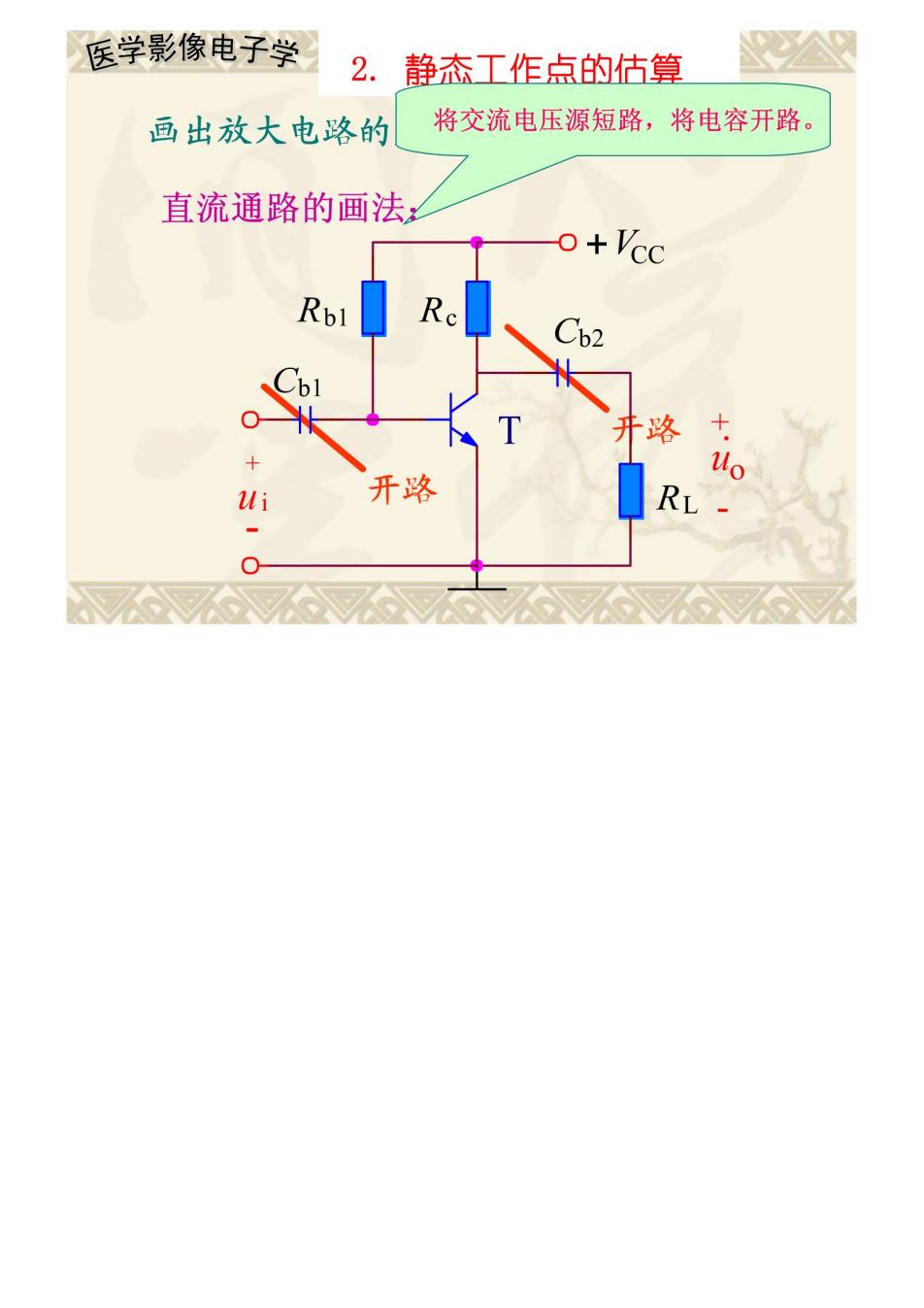

医学影像电子学2. 静态工作点的估算 画出放大电路的 将交流电压源短路，将电容开路。 直流通路的画法： o+Vcc Cb2 路 开路 R

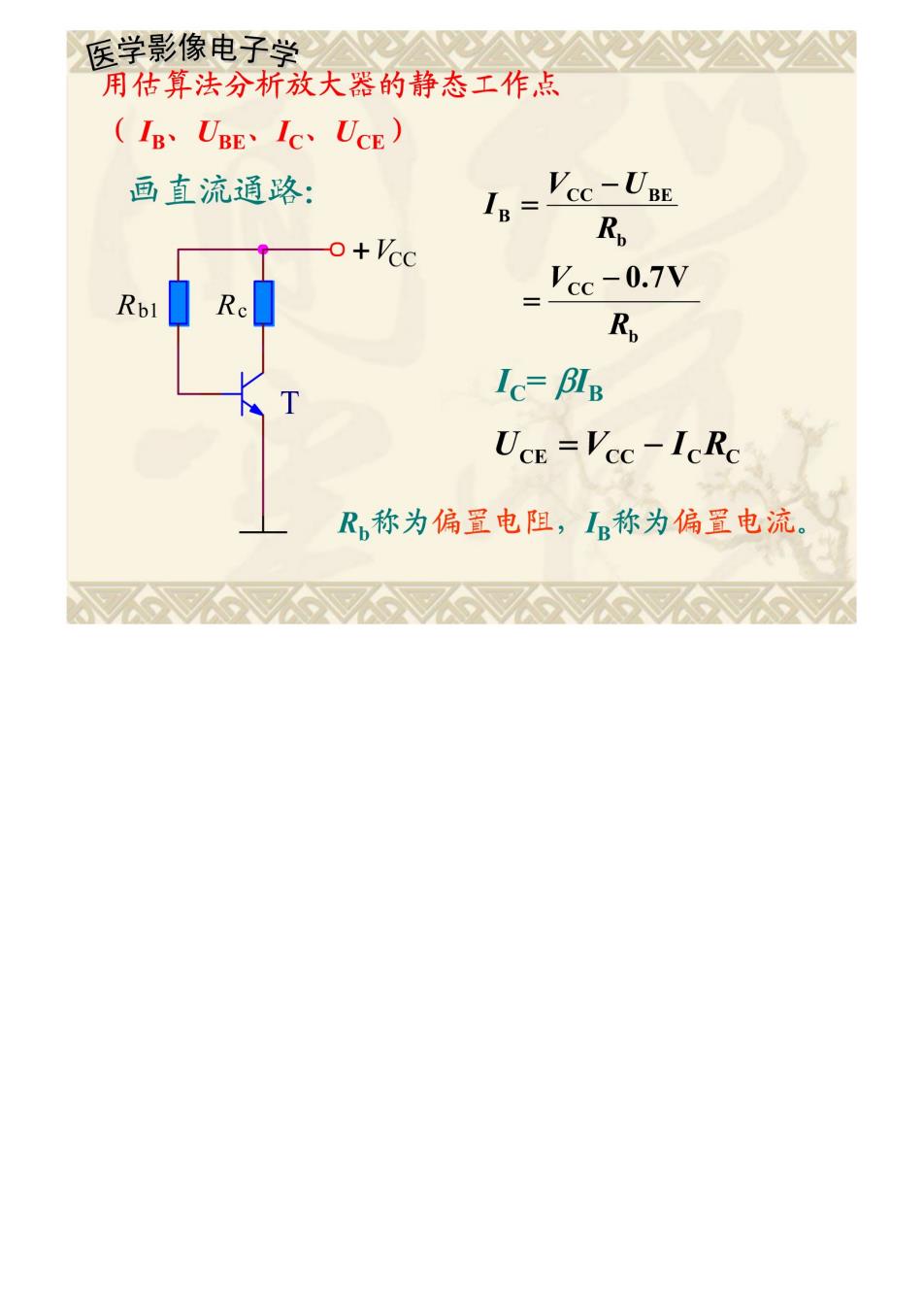

医学影像电子学公公公公 用估算法分析放大器的静态工作点 (IB、UBE IC、UcE) 画直流通路： I8= VCC-UBE o+Vcc R 'cc-0.7V R IC=BIB UCE Vcc-IcRc R称为偏置电阻，IB称为偏置电流
