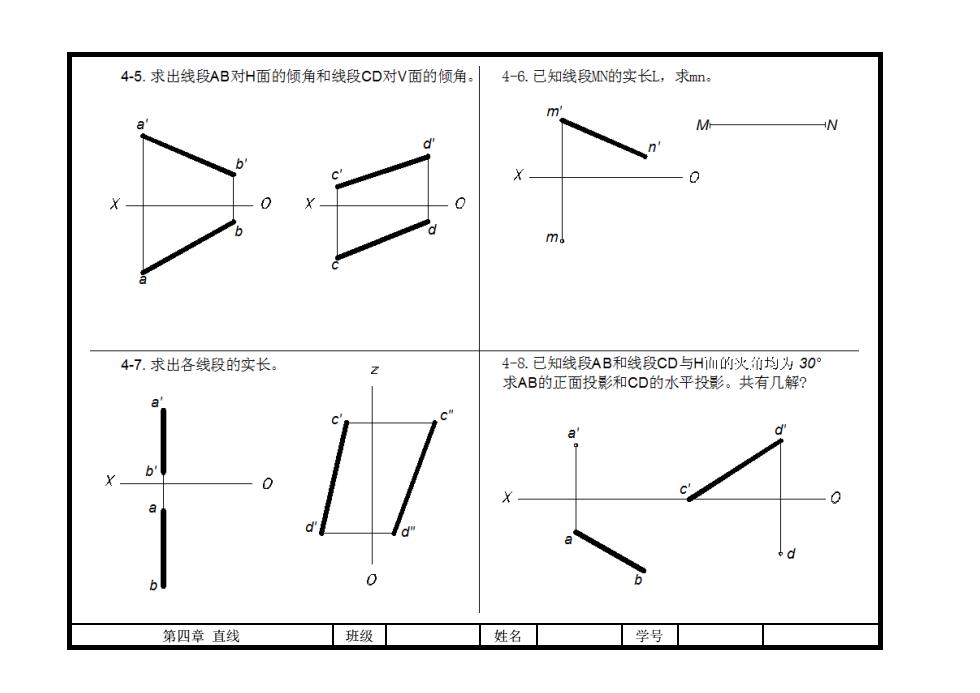

4-5.求出线段AB对H面的倾角和线段CD对V面的倾角。 4-6.已知线段N的实长L,求mn. m m。 47.求出各线段的实长。 4-8.已知线段AB和线段CD与Hi的火均为30 求AB的正面投影和CD的水平投影。共有几解？ X d b 0 第四章直线 班级 姓名 学号
第四章 直线 班级 姓名 学号

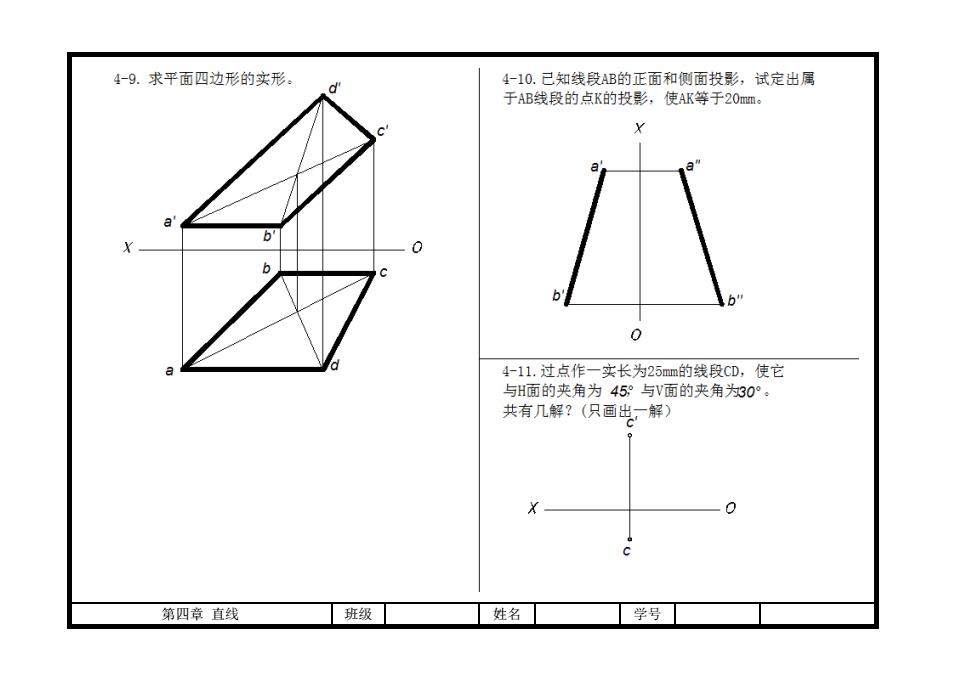

4-9.求平面四边形的实形 4-10.已知线段AB的正面和侧面投影，试定出属 于AB线段的点K的投影，使AK等于20mm。 X b 0 b 4-11.过点作一实长为25mm的线段CD,使它 与H面的夹角为45，°与V面的夹角为30°。 共有几解？（只画出，解） 第四章直线 班级 姓名 学号
第四章 直线 班级 姓名 学号

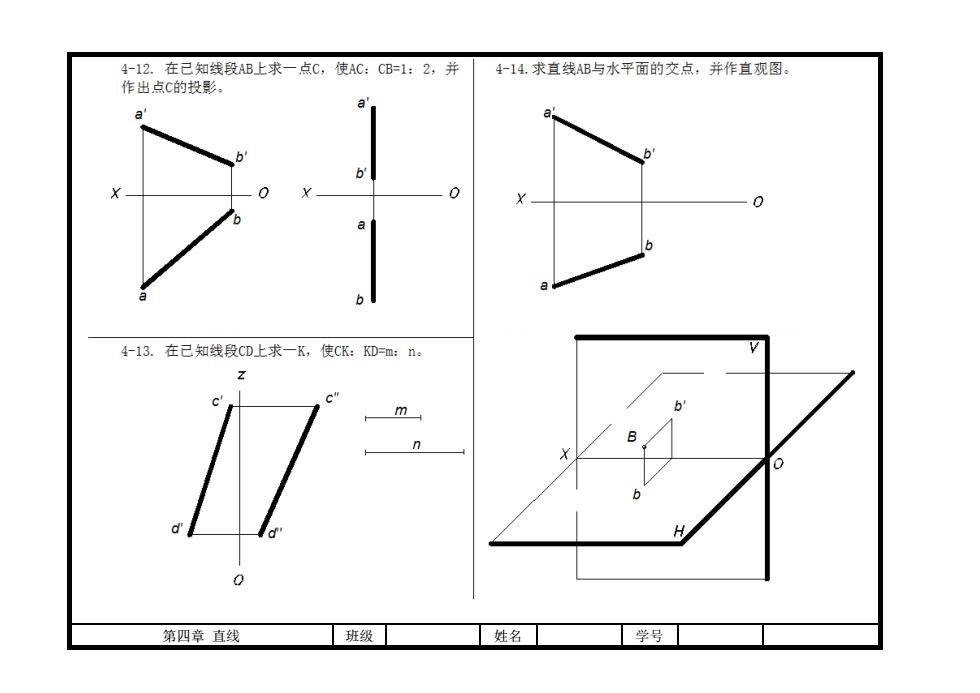

4-12.在已知线段AB上求一点C,使AC:CB=1:2,并 4-14.求直线AB与水平面的交点，并作直观图。 作出点C的投影 a 0 4-13.在已知线段CD上求一K,使CK:KD=m:n。 Z m n H 第四章直线 班级 姓名 学号
第四章 直线 班级 姓名 学号
4-15.判断下列直线与投影面的相对位置； 4-16.判别直线AB和CD的相对位置，将答案填 写在指定位置。 a'c1 c'(a') d b b(d) (2) (1) g(h) d g (3) (4) (3) (4) 第四章直线 班级 姓名 学号
第四章 直线 班级 姓名 学号

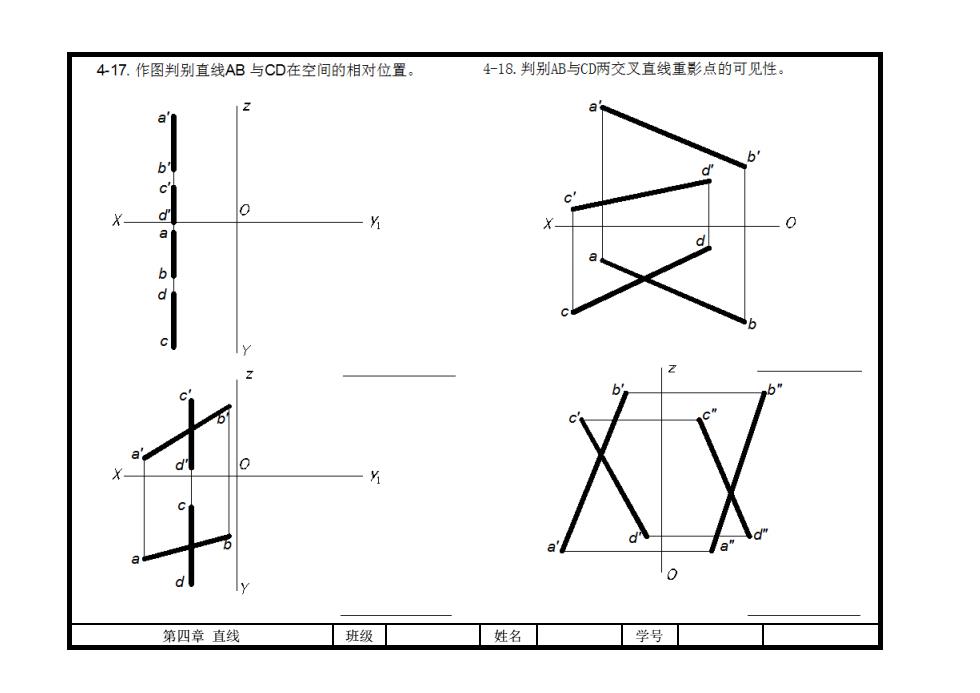

417.作图判别直线AB与CD在空间的相对位置。 4-18.判别AB与CD两交叉直线重影点的可见性。 6 X 0 b 第四章直线 班级 姓名 学号
