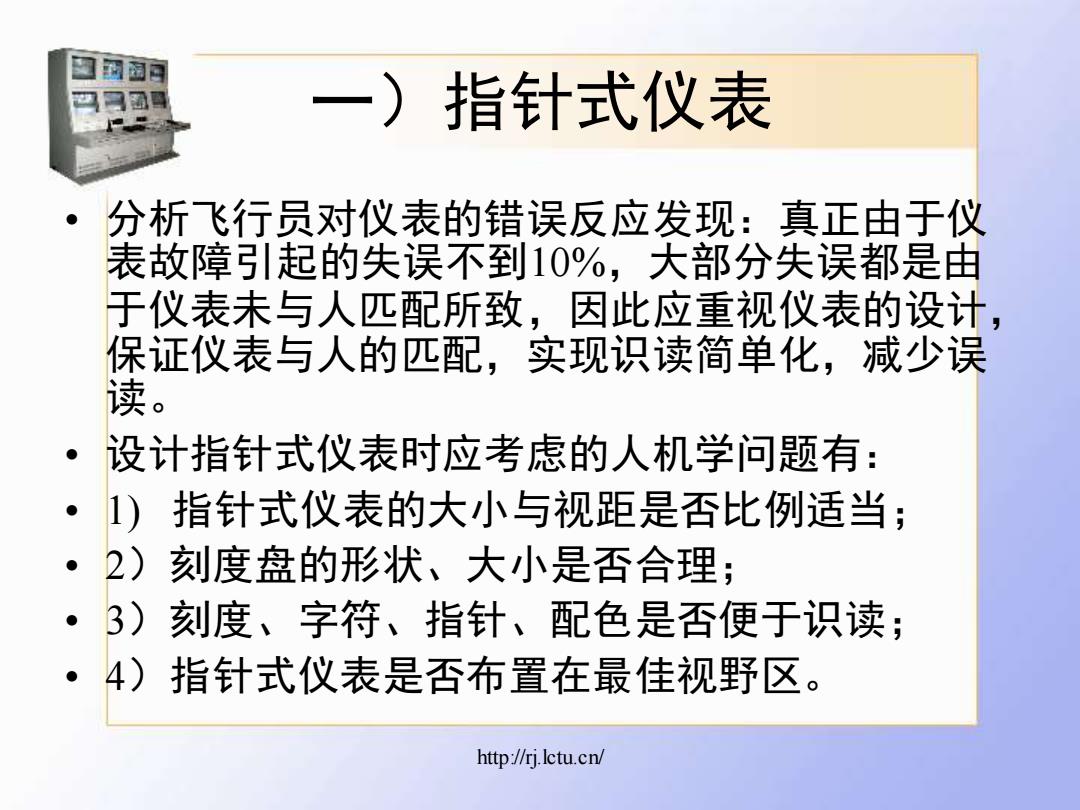

一)指针式仪表 分析飞行员对仪表的错误反应发现：真正由于仪 表故障引起的失误不到10%，大部分失误都是由 于仪表未与人匹配所致，因此应重视仪表的设计 证仪表与人的匹配，实现识读简单化，减少误 读 设计指针式仪表时应考虑的人机学问题有： )指针式仪表的大小与视距是否比例适当； 2)刻度盘的形状、大小是否合理 3)刻度、字符、指针、配色是否便于识读 4)指针式仪表是否布置在最佳视野区。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 一）指针式仪表 • 分析飞行员对仪表的错误反应发现：真正由于仪 表故障引起的失误不到10%，大部分失误都是由 于仪表未与人匹配所致，因此应重视仪表的设计， 保证仪表与人的匹配，实现识读简单化，减少误 读。 • 设计指针式仪表时应考虑的人机学问题有： • 1) 指针式仪表的大小与视距是否比例适当； • 2）刻度盘的形状、大小是否合理； • 3）刻度、字符、指针、配色是否便于识读； • 4）指针式仪表是否布置在最佳视野区
一)指针式仪表 ·指针式仪表的设计包括： （一)刻度盘的设计 (二)刻度设计 (三)字符设计 (四)指针设计 (五)颜色设计 http://rj.Ictu.cn/
http://rj.lctu.cn/ 一）指针式仪表 • 指针式仪表的设计包括: • （一）刻度盘的设计 • （二）刻度设计 • （三）字符设计 • （四）指针设计 • （五）颜色设计

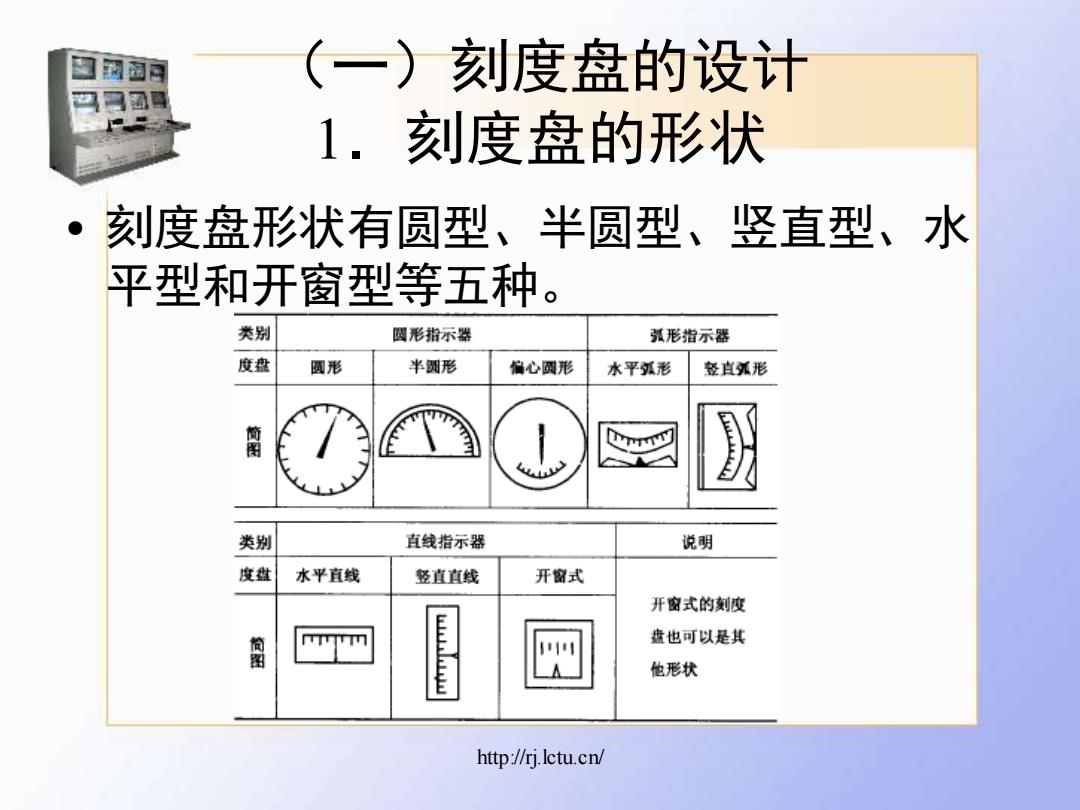

园 (一)刻度盘的设计 1.刻度盘的形状 刻度盘形状有圆型、半圆型、竖直型、水 平型和开窗型等五种。 类别 因形指示器 弧形指示器 度盘 圆形 半圆形 偏心到形 水平弧形 整直弧形 图 类别 直线指示器 说明 度盘 水平直线 竖直直线 开窗式 开窗式的刻度 盘也可以是其 留 他形状 http://rj.lctu.cn/
http://rj.lctu.cn/ （一）刻度盘的设计 1．刻度盘的形状 • 刻度盘形状有圆型、半圆型、竖直型、水 平型和开窗型等五种
(一)刻度盘的设计 1.刻度盘的形状 一定照度下各种刻度盘的误读率 误读率X100 00 各种形状的刻度盘都有自己的优势。其中在误读率方面，开窗型，由于指针 不动，刻度盘动，窗中的数字易读，其误读率最小；相反，圆型，半圆型等 由于需在仪表中寻我和确认指针的位置，所以在较短的擒示时间内比开窗型 的误读率高：水乎型和竖直型由于寻找指针位置最费时间，因此误读率最高； 永苹型相比竖直型的误读率低，是因为眼球的永平运动快。 http://rj.Ictu.cn/
http://rj.lctu.cn/ （一）刻度盘的设计 1．刻度盘的形状 • 一定照度下各种刻度盘的误读率 ◼ 各种形状的刻度盘都有自己的优势。其中在误读率方面，开窗型，由于指针 不动，刻度盘动，窗中的数字易读，其误读率最小；相反，圆型，半圆型等， 由于需在仪表中寻找和确认指针的位置，所以在较短的揭示时间内比开窗型 的误读率高；水平型和竖直型由于寻找指针位置最费时间，因此误读率最高； 水平型相比竖直型的误读率低，是因为眼球的水平运动快

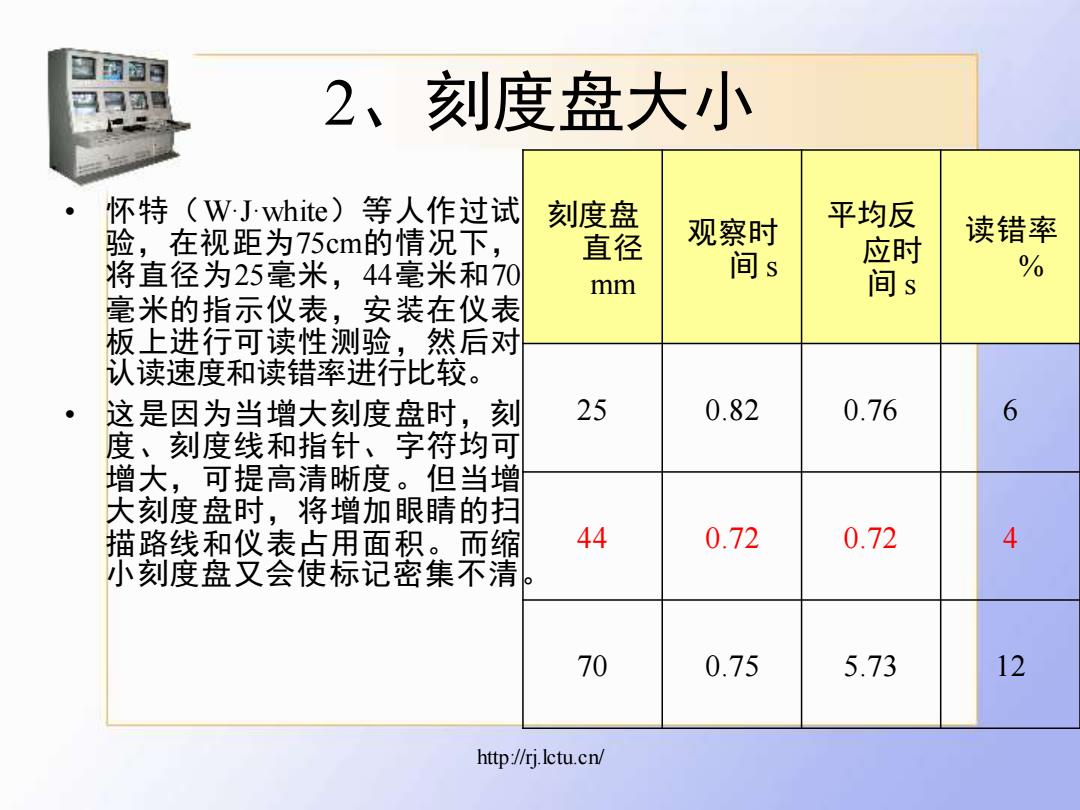

2、刻度盘大小 怀特(W.J.white)等人作过试 刻度盘 观察 平均反 验，在视距为75cm的情况下， 直径 应时 读错率 将直径为25毫米，44毫米和70 间s 间s % mm 毫米的指示仪表，安装在仪表 板上进行可读性测验，然后对 认读速度和读错率进行比较。 这是因为当增大刻度盘时，刻 25 0.82 0.76 6 度、刻度线和指针、字符均可 增大，可提高清晰度。但当增 大刻度盘时，将增加眼睛的扫 描路线和仪表占用面积。而缩 44 0.72 0.72 4 小刻度盘又会使标记密集不清 70 0.75 5.73 12 http://rj.Ictu.cn/
http://rj.lctu.cn/ 2、刻度盘大小 • 怀特（W·J·white）等人作过试 验，在视距为75cm的情况下， 将直径为25毫米，44毫米和70 毫米的指示仪表，安装在仪表 板上进行可读性测验，然后对 认读速度和读错率进行比较。 • 这是因为当增大刻度盘时，刻 度、刻度线和指针、字符均可 增大，可提高清晰度。但当增 大刻度盘时，将增加眼睛的扫 描路线和仪表占用面积。而缩 小刻度盘又会使标记密集不清。 刻度盘 直径 mm 观察时 间 s 平均反 应时 间 s 读错率 % 25 0.82 0.76 6 44 0.72 0.72 4 70 0.75 5.73 12
