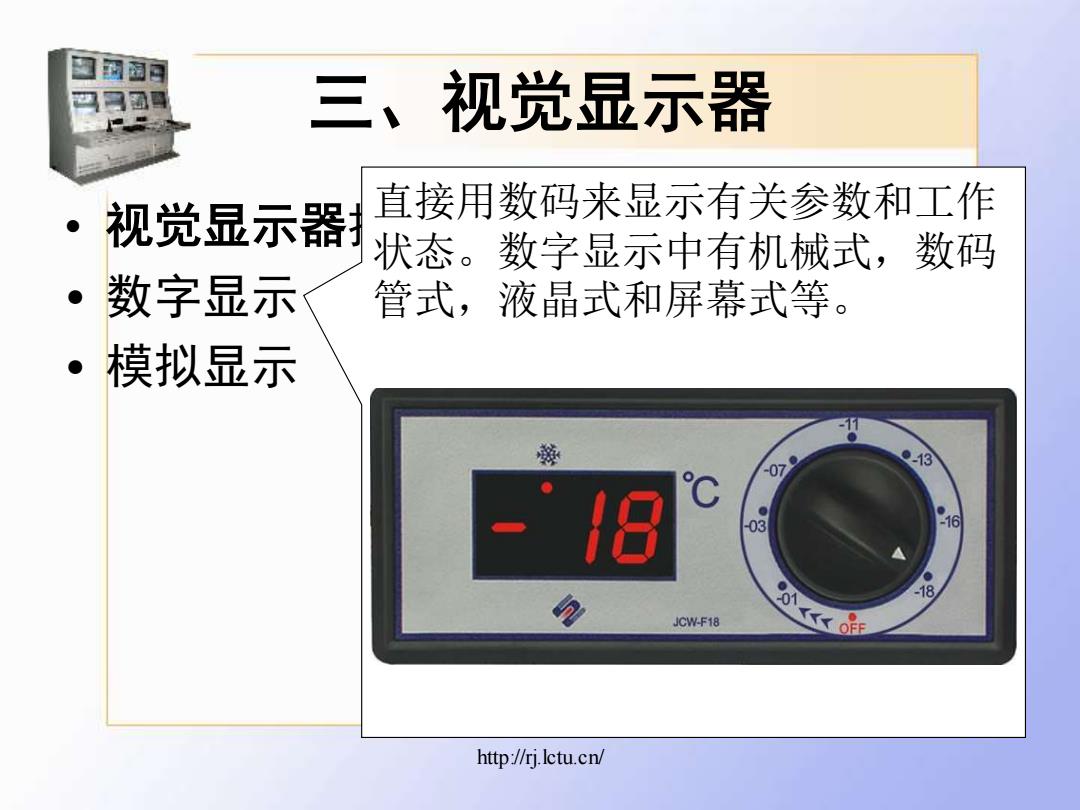

三、视觉显示器 视觉显示器制 直接用数码来显示有关参数和工作 状态。数字显示中有机械式，数码 数字显示 管式，液晶式和屏幕式等。 模拟显示 -11 02。 ●13 -16 JCW-F18 http://rj.Ictu.cn/
http://rj.lctu.cn/ 三、视觉显示器 • 视觉显示器按其认读特征分为： • 数字显示 • 模拟显示 直接用数码来显示有关参数和工作 状态。数字显示中有机械式，数码 管式，液晶式和屏幕式等
三、视觉显示器 视觉显示器 用模拟量来显示 机器有关参数和 数字显示 状态。模拟显示 模拟显示 最常用的有刻度 盘指针式和灯光 显示式。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 三、视觉显示器 • 视觉显示器按其认读特征分为： • 数字显示 • 模拟显示 用模拟量来显示 机器有关参数和 状态。模拟显示 最常用的有刻度 盘指针式和灯光 显示式

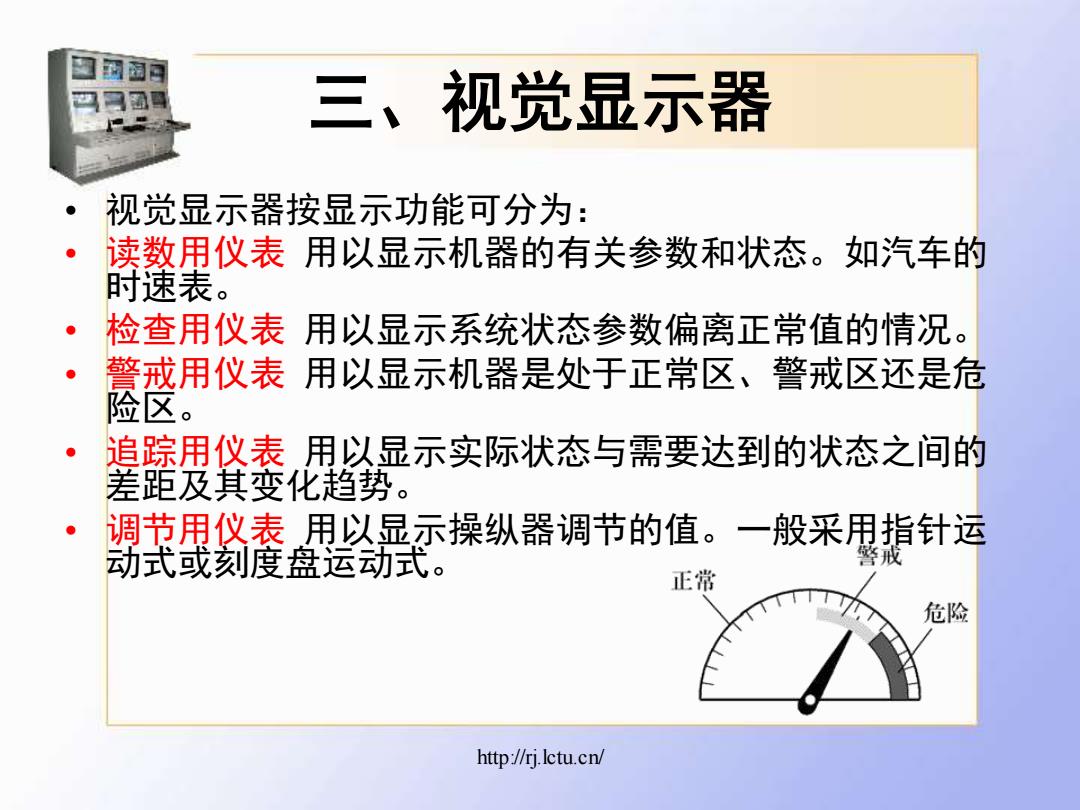

三、视觉显示器 视觉显示器按显示功能可分为： 读数用仪表用以显示机器的有关参数和状态。如汽车的 时速表 。 检查用仪表用以显示系统状态参数偏离正常值的情况。 警戒用仪表用以显示机器是处于正常区、警戒区还是危 险区。 追踪用仪表用以显示实际状态与需要达到的状态之间的 差距及其变化趋势。 调节用仪表用以显示操纵器调节的值。一般采用指针运 动式或刻度盘运动式。 正常 危险 http://rj.Ictu.cn/
http://rj.lctu.cn/ 三、视觉显示器 • 视觉显示器按显示功能可分为： • 读数用仪表 用以显示机器的有关参数和状态。如汽车的 时速表。 • 检查用仪表 用以显示系统状态参数偏离正常值的情况。 • 警戒用仪表 用以显示机器是处于正常区、警戒区还是危 险区。 • 追踪用仪表 用以显示实际状态与需要达到的状态之间的 差距及其变化趋势。 • 调节用仪表 用以显示操纵器调节的值。一般采用指针运 动式或刻度盘运动式
一)指针式仪表 默雷尔研究1952年英国轮船资料时发现 用于电子与蒸气设备中的仪表只有18%的指 针式仪表用于定量显示，而75%的指针式仪 表是用于检查机器的运行状态或预测机器 的变化趋势 http://rj.Ictu.cn/
http://rj.lctu.cn/ 一）指针式仪表 • 默雷尔研究1952年英国轮船资料时发现， 用于电子与蒸气设备中的仪表只有18%的指 针式仪表用于定量显示，而75%的指针式仪 表是用于检查机器的运行状态或预测机器 的变化趋势
一)指针式仪表 指针式显示的优势： 1112 10 1、默雷尔研究发现，指针式显 3 示能提供立体信息，形象地模 5 拟状态变化的过程。例如，钟 表分针指向9时，不需要思考就 可直观判断出距整点只差1/4小 时，而数字显示就需要有一个 运算过程，再如，时钟表针运 动可以形象模拟时间。 2、对于动态显示，当显示量快 速变化时，人会感觉到数字闪 烁，而指针则给出角度的变化。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 一）指针式仪表 • 指针式显示的优势： • 1、默雷尔研究发现，指针式显 示能提供立体信息，形象地模 拟状态变化的过程。例如，钟 表分针指向9时，不需要思考就 可直观判断出距整点只差1/4 小 时，而数字显示就需要有一个 运算过程，再如，时钟表针运 动可以形象模拟时间。 • 2、对于动态显示，当显示量快 速变化时，人会感觉到数字闪 烁，而指针则给出角度的变化
