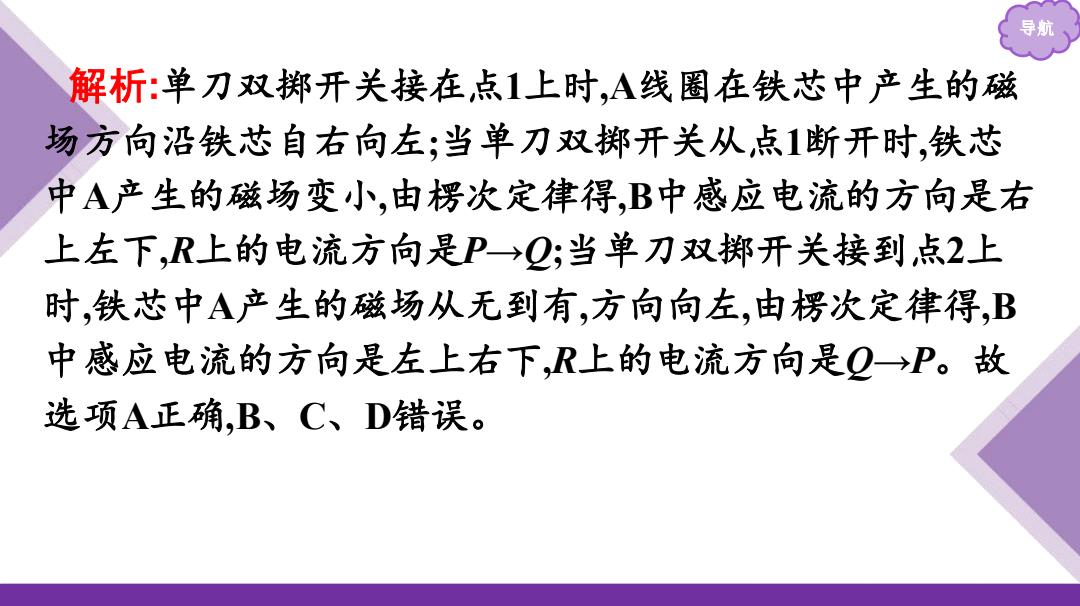

解析：单刀双掷开关接在点1上时，A线圈在铁芯中产生的磁 场方向沿铁芯自右向左；当单刀双掷开关从点1断开时，铁芯 中A产生的磁场变小，由楞次定律得，B中感应电流的方向是右 上左下，R上的电流方向是P→Q;当单刀双掷开关接到点2上 时，铁芯中A产生的磁场从无到有，方向向左，由楞次定律得，B 中感应电流的方向是左上右下，R上的电流方向是Q→P。故 选项A正确，B、C、D错误
导航 解析:单刀双掷开关接在点1上时,A线圈在铁芯中产生的磁 场方向沿铁芯自右向左;当单刀双掷开关从点1断开时,铁芯 中A产生的磁场变小,由楞次定律得,B中感应电流的方向是右 上左下,R上的电流方向是P→Q;当单刀双掷开关接到点2上 时,铁芯中A产生的磁场从无到有,方向向左,由楞次定律得,B 中感应电流的方向是左上右下,R上的电流方向是Q→P。故 选项A正确,B、C、D错误

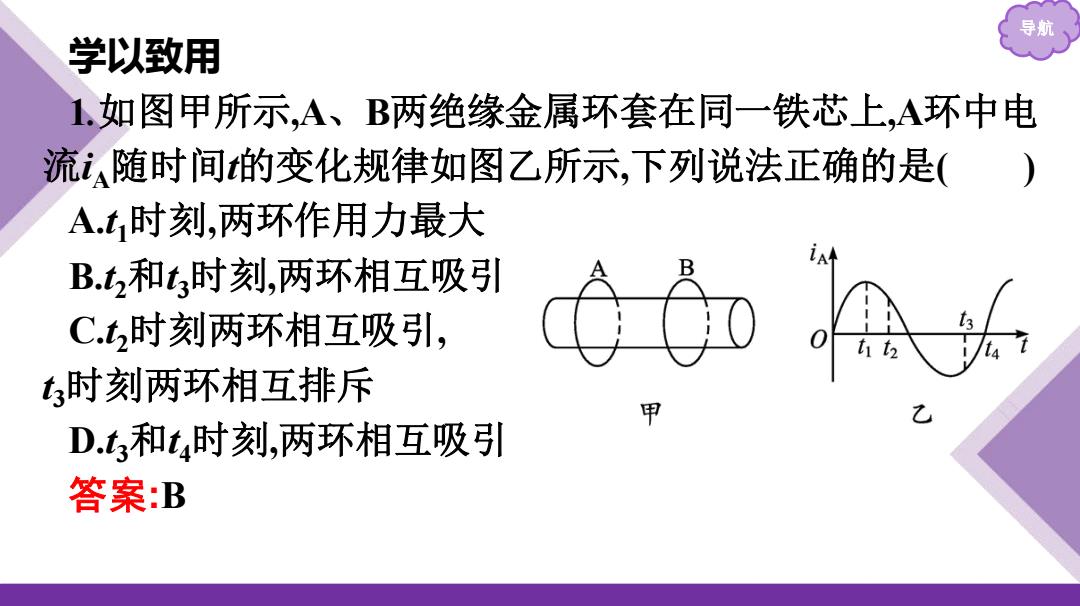

导 学以致用 1.如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电 流随时间的变化规律如图乙所示，下列说法正确的是() A.t时刻，两环作用力最大 B.和飞时刻，两环相互吸引 C.t,时刻两环相互吸引， 时刻两环相互排斥 甲 D.和t4时刻，两环相互吸引 答案：B
导航 学以致用 1.如图甲所示,A、B两绝缘金属环套在同一铁芯上,A环中电 流iA随时间t的变化规律如图乙所示,下列说法正确的是( ) A.t1时刻,两环作用力最大 B.t2和t3时刻,两环相互吸引 C.t2时刻两环相互吸引, t3时刻两环相互排斥 D.t3和t4时刻,两环相互吸引 答案:B

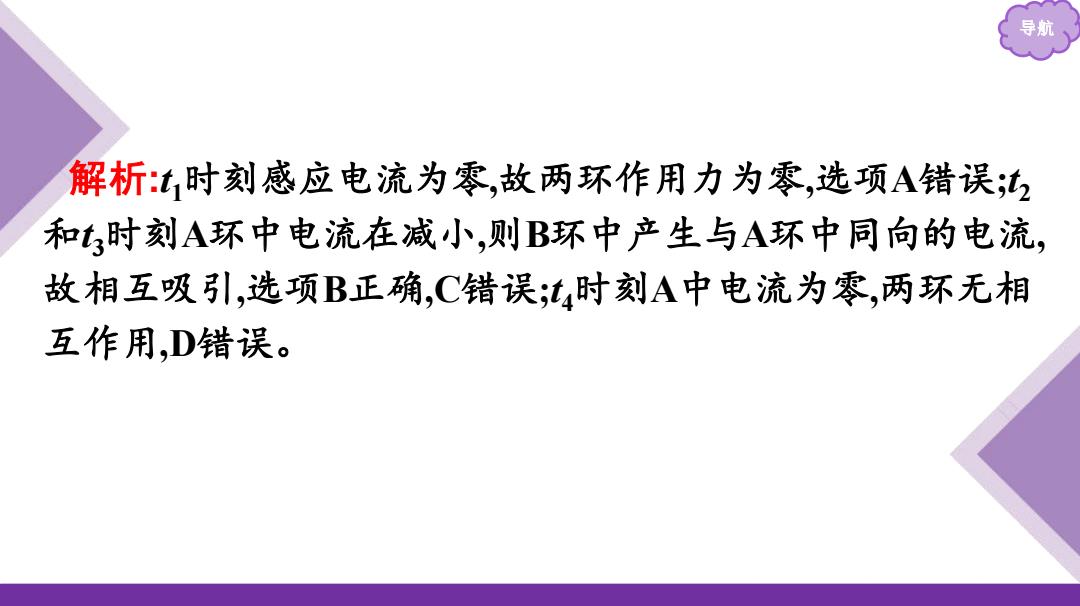

导航 解析：，时刻感应电流为零，故两环作用力为零，选项A错误； 和（时刻A环中电流在减小，则B环中产生与A环中同向的电流， 故相互吸引，选项B正确，C错误；，时刻A中电流为零，两环无相 互作用，D错误
导航 解析:t1时刻感应电流为零,故两环作用力为零,选项A错误;t2 和t3时刻A环中电流在减小,则B环中产生与A环中同向的电流, 故相互吸引,选项B正确,C错误;t4时刻A中电流为零,两环无相 互作用,D错误
2.(多选)a、b两金属环上下相隔一很小间距按图示方式放 置，01、O2分别是a环、b环的圆心，其中b环面的一部分面积 与固定a环正对，在a环上开关S闭合的瞬间，下列说法正确的 是() A.b环中有顺时针方向的感应电流 B.b环中有逆时针方向的感应电流 C.b环会沿01O2方向运动 D.b环会沿0201方向运动 答案：BC
导航 2.(多选)a、b两金属环上下相隔一很小间距按图示方式放 置,O1、O2分别是a环、b环的圆心,其中b环面的一部分面积 与固定a环正对,在a环上开关S闭合的瞬间,下列说法正确的 是( ) A.b环中有顺时针方向的感应电流 B.b环中有逆时针方向的感应电流 C.b环会沿O1O2方向运动 D.b环会沿O2O1方向运动 答案:BC

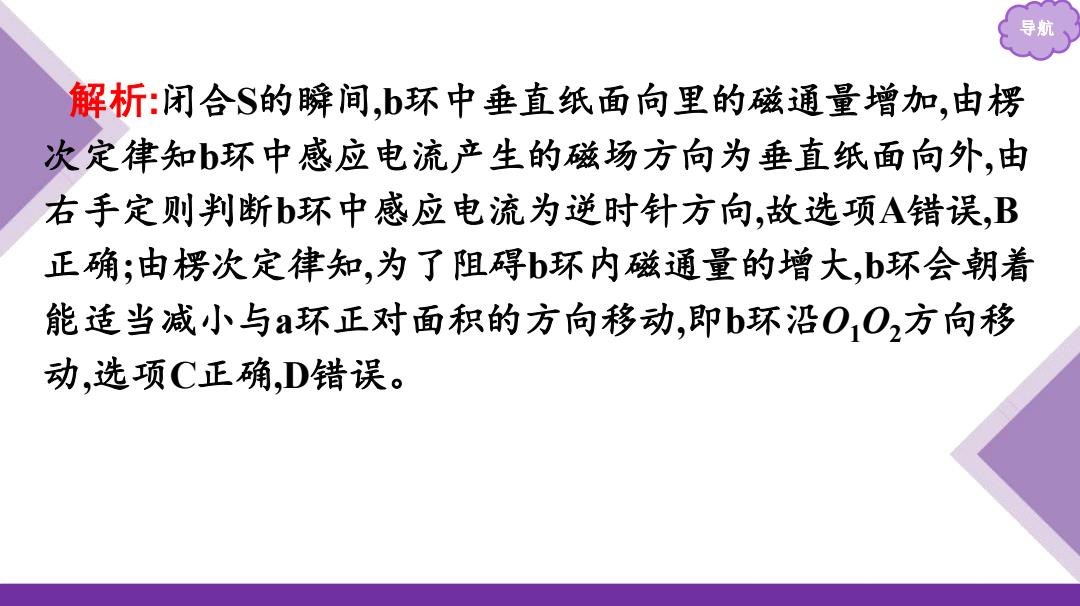

导 解析：闭合S的瞬间，b环中垂直纸面向里的磁通量增加，由楞 次定律知b环中感应电流产生的磁场方向为垂直纸面向外，由 右手定则判断b环中感应电流为逆时针方向，故选项A错误，B 正确；由楞次定律知，为了阻碍b环内磁通量的增大，b环会朝着 能适当减小与a环正对面积的方向移动，即b环沿O1O2方向移 动，选项C正确，D错误
导航 解析:闭合S的瞬间,b环中垂直纸面向里的磁通量增加,由楞 次定律知b环中感应电流产生的磁场方向为垂直纸面向外,由 右手定则判断b环中感应电流为逆时针方向,故选项A错误,B 正确;由楞次定律知,为了阻碍b环内磁通量的增大,b环会朝着 能适当减小与a环正对面积的方向移动,即b环沿O1O2方向移 动,选项C正确,D错误
