导月 3.危害：互感现象能发生在任何两个相互靠近的电路之间。 在电力工程和电子电路中，互感现象有时会影响 工作。 微思考1如何理解互感现象？ 答案：互感现象是一种常见的电磁感应现象，它不仅发生在 绕在同一铁芯上的两个线圈之间，而且可以发生在任何相互 靠近的电路之间
导航 3.危害:互感现象能发生在任何两个相互靠近的电路之间。 在电力工程和电子电路中,互感现象有时会影响 电路正常 工作。 微思考1如何理解互感现象? 答案:互感现象是一种常见的电磁感应现象,它不仅发生在 绕在同一铁芯上的两个线圈之间,而且可以发生在任何相互 靠近的电路之间

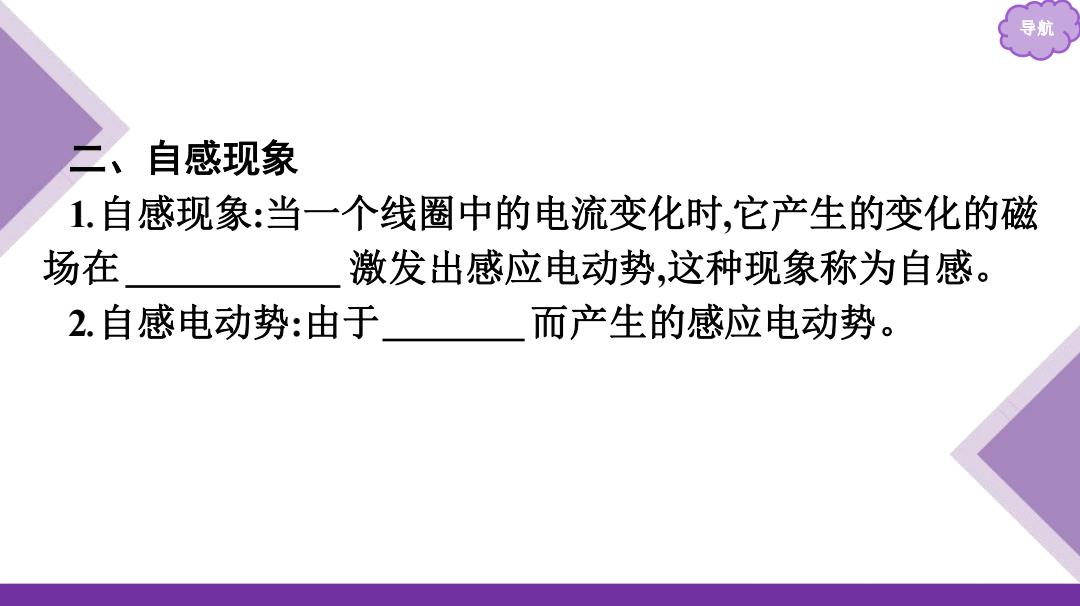

导航 二、自感现象 1.自感现象：当一个线圈中的电流变化时，它产生的变化的磁 场在 激发出感应电动势，这种现象称为自感。 2.自感电动势：由于 而产生的感应电动势
导航 二、自感现象 1.自感现象:当一个线圈中的电流变化时,它产生的变化的磁 场在 线圈本身 激发出感应电动势,这种现象称为自感。 2.自感电动势:由于 自感 而产生的感应电动势

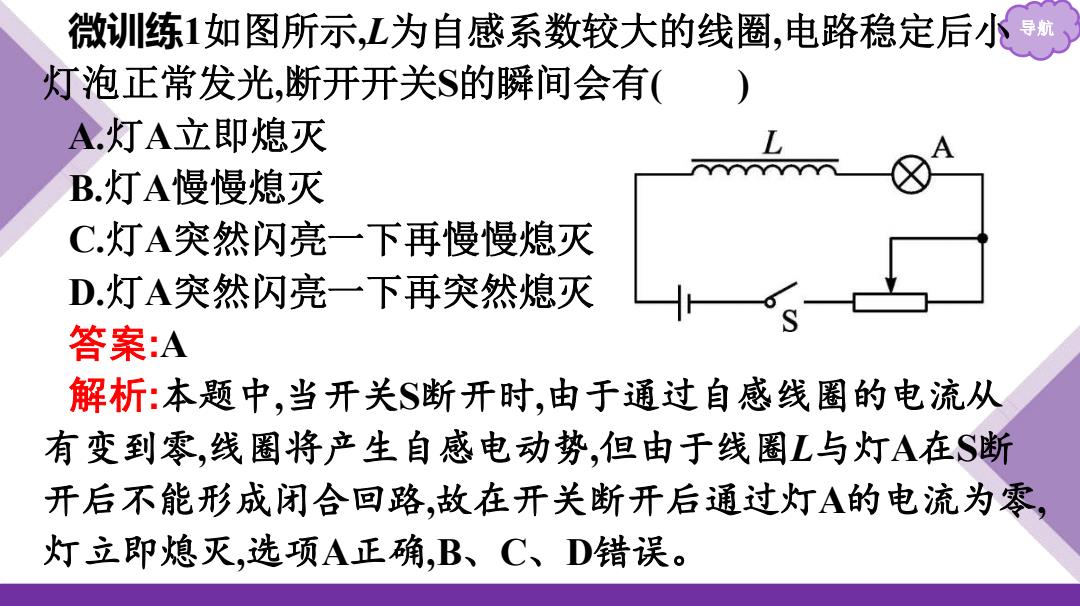

微训川练1如图所示，L为自感系数较大的线圈，电路稳定后小导 灯泡正常发光，断开开关S的瞬间会有( A.灯A立即熄灭 B.灯A慢慢熄灭 C灯A突然闪亮一下再慢慢熄灭 D.灯A突然闪亮一下再突然熄灭 答案：A 解析：本题中，当开关$断开时，由于通过自感线圈的电流从 有变到零，线圈将产生自感电动势，但由于线圈L与灯A在S断 开后不能形成闭合回路，故在开关断开后通过灯A的电流为零， 灯立即熄灭，选项A正确，B、C、D错误
微训练 导航 1如图所示,L为自感系数较大的线圈,电路稳定后小 灯泡正常发光,断开开关S的瞬间会有( ) A.灯A立即熄灭 B.灯A慢慢熄灭 C.灯A突然闪亮一下再慢慢熄灭 D.灯A突然闪亮一下再突然熄灭 答案:A 解析:本题中,当开关S断开时,由于通过自感线圈的电流从 有变到零,线圈将产生自感电动势,但由于线圈L与灯A在S断 开后不能形成闭合回路,故在开关断开后通过灯A的电流为零, 灯立即熄灭,选项A正确,B、C、D错误
导航 三、自感系数 1自感电动势的大小E=L品，其中L是自感系数，简称 ,单位是 ,符号是H。 2.自感系数大小的决定因素：自感系数与线圈的 ,以及是否有 等因素有关
导航 三、自感系数 1.自感电动势的大小E=L ,其中L是自感系数,简称 自感 或 电感 ,单位是 亨利 ,符号是H。 2.自感系数大小的决定因素:自感系数与线圈的 大小 、 形状 、 匝数 ,以及是否有 铁芯 等因素有关。 𝚫𝑰 𝚫𝒕
微训练2如图所示，L是自感系数较大的一个 线圈，电源的电动势是6V,开关S已闭合，当$断 开时，在L中出现的自感电动势E'=100V,此时 E 、b两点间的电势差是多少？ 答案：当$断开时，线圈中出现的自感电动势阻碍原电流的减 小，因此电动势方向与线圈中原电流方向相同，即工的右端电 势高于左端电势，由于S断开时α、b两点间断路，相当于电阻 很大，所以整个回路中由电动势造成的电势差集中在、b两 点间，pbp。=E+E'=6V+100V=106V,即a点的电势比b点低106 V
微训练 导航 2如图所示,L是自感系数较大的一个 线圈,电源的电动势是6 V,开关S已闭合,当S断 开时,在L中出现的自感电动势E'=100 V,此时 a、b两点间的电势差是多少? 答案:当S断开时,线圈中出现的自感电动势阻碍原电流的减 小,因此电动势方向与线圈中原电流方向相同,即L的右端电 势高于左端电势,由于S断开时a、b两点间断路,相当于电阻 很大,所以整个回路中由电动势造成的电势差集中在a、b两 点间,φb -φa=E+E'=6 V+100 V=106 V,即a点的电势比b点低106 V
