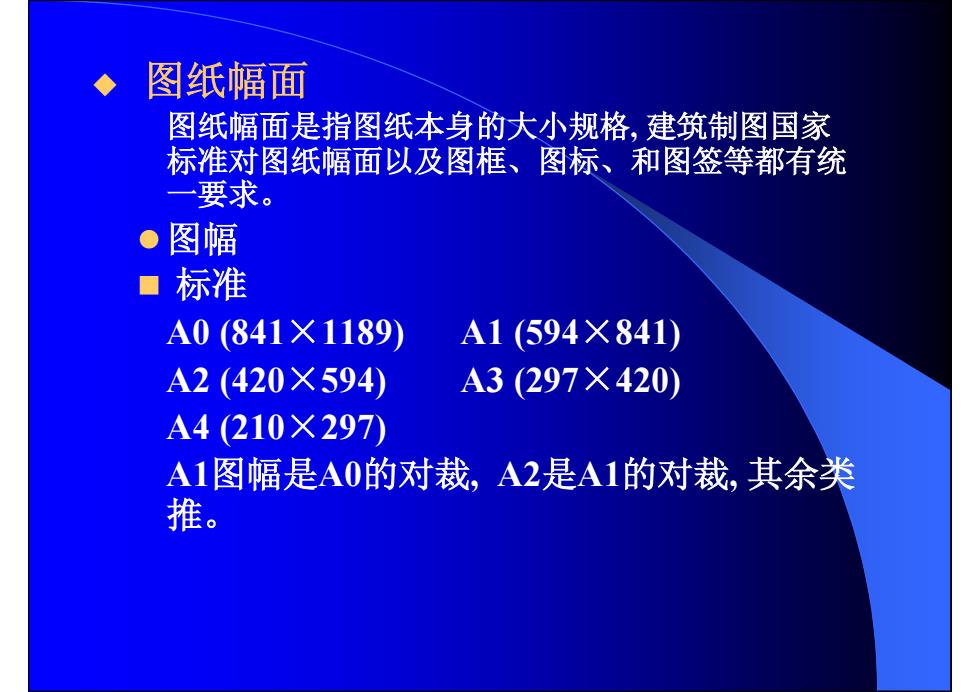

图纸幅面 图纸幅面是指图纸本身的大小规格，建筑制图国家 标准对图纸幅面以及图框、图标、和图签等都有统 要求。 ● 图幅 ■标准 A0(841×1189 A1(594×841) A2(420×594 A3(297×420) A4(210×297) A1图幅是A0的对裁，A2是A1的对裁，其余类 推
图纸幅面 图纸幅面是指图纸本身的大小规格, 建筑制图国家 标准对图纸幅面以及图框、图标、和图签等都有统 一要求。 z图幅 标准 A0 (841×1189) A1 (594×841) A2 (420×594) A3 (297×420) A4 (210×297) A1图幅是A0的对裁, A2是A1的对裁, 其余类 推
图幅可选用横式、立式两种： 横式图幅-以短边作垂直边； 立式图幅-以短边作水平边。 一般A0~A3图纸宜用横式图幅。 加长 只能在长边加长，加长尺寸须按国标的规 定。 ■同一工程的图纸，不宜多于两种
图幅可选用横式、立式两种: 横式图幅 - 以短边作垂直边; 立式图幅 - 以短边作水平边。 一般A0 ~ A3图纸宜用横式图幅。 加长 只能在长边加长, 加长尺寸须按国标的规 定。 同一工程的图纸, 不宜多于两种

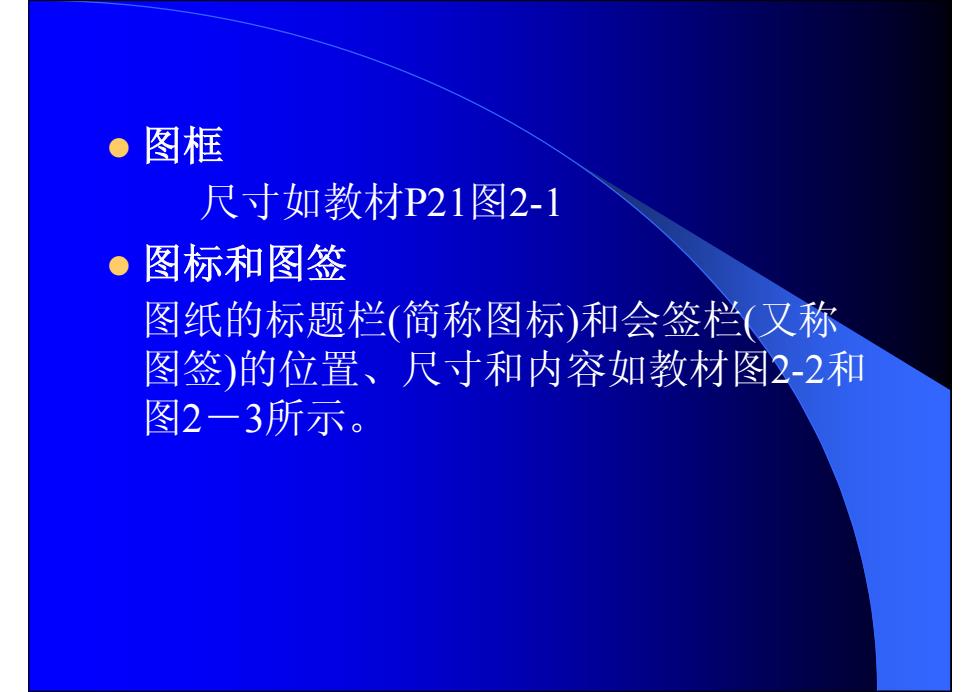

●图框 尺寸如教材P21图2-1 图标和图签 图纸的标题栏（简称图标）和会签栏（又称 图签)的位置、尺寸和内容如教材图2-2和 图2一3所示
z 图框 尺寸如教材P21图2-1 z 图标和图签 图纸的标题栏(简称图标)和会签栏(又称 图签)的位置、尺寸和内容如教材图2-2和 图2－3所示
