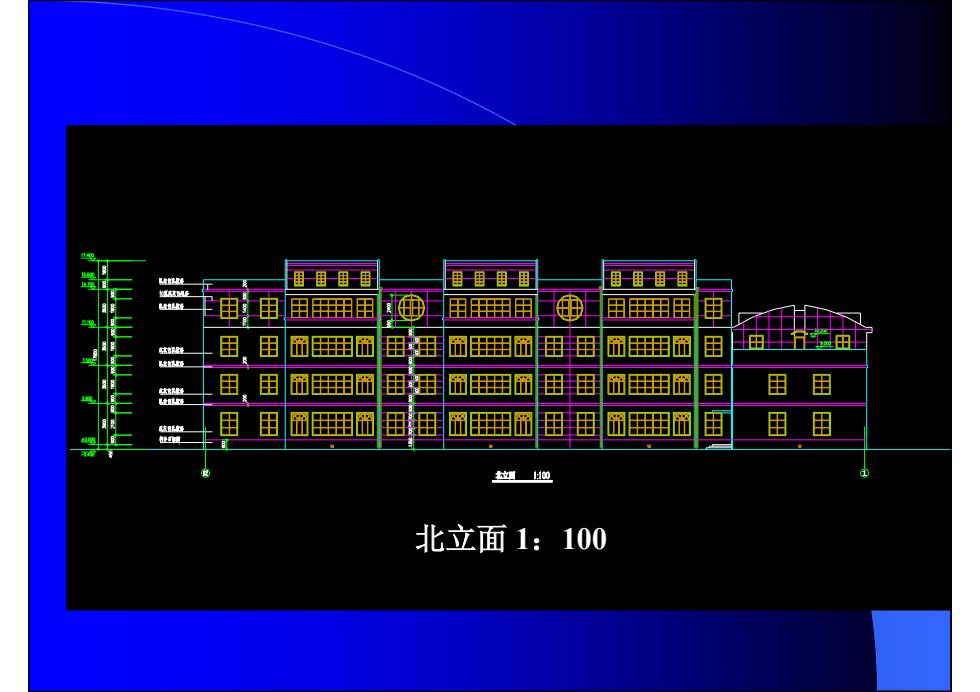

围用围围 用田围 ⊕ 田 田 价用m 田 田 田田 m用留 田 田m 用田团田份 田m田酚 田 田 围 田 田 田M 田 田M田m 田删 画 田 田 拉H如 北立面1：100
北立面 1：100
●水平投影（平面图）： 对建筑形体作水平投影，能反映建筑物的平面状况及其 周围一定范围内原有建筑、道路交通、地形地物状况。 ··
z 水平投影（平面图): 对建筑形体作水平投影，能反映建筑物的平面状况及其 周围一定范围内原有建筑、道路交通、地形地物状况

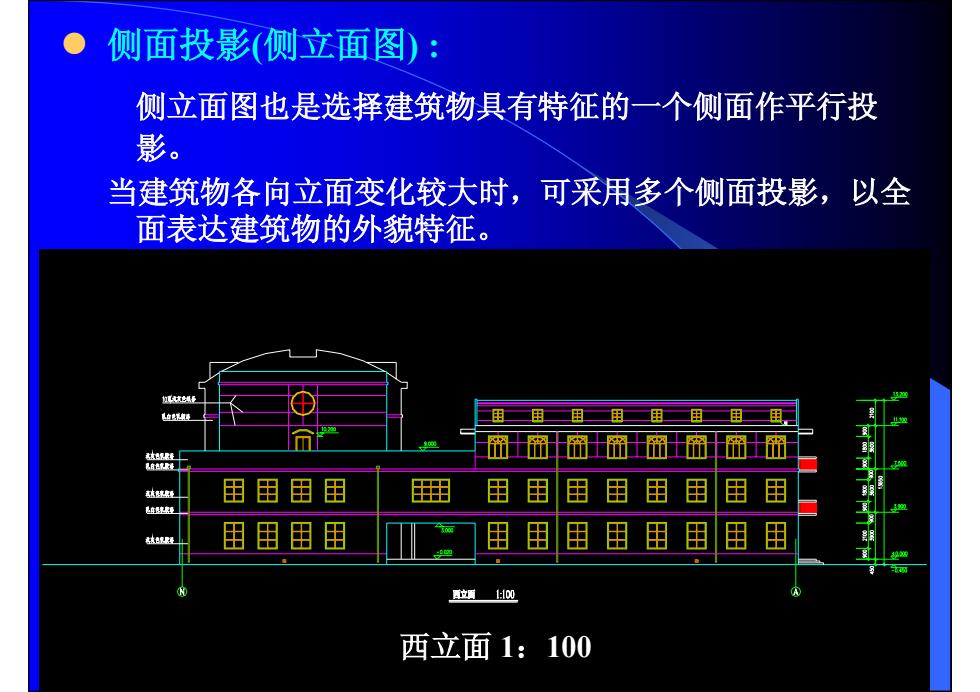

侧面投影（侧立面图）： 侧立面图也是选择建筑物具有特征的一个侧面作平行投 影。 当建筑物各向立面变化较大时，可采用多个侧面投影，以全 面表达建筑物的外貌特征。 士出 田田田田 田 用田 用 田田田田 用 H00 西立面1：100
z 侧面投影(侧立面图) : 侧立面图也是选择建筑物具有特征的一个侧面作平行投 影。 当建筑物各向立面变化较大时，可采用多个侧面投影，以全 面表达建筑物的外貌特征。 西立面 1：100
◆剖面图 目的：为了描述建筑形体的内部构造 ● 剖面图-假想用一个平行投影面作剖切平 面，把物体切开，将观察者与剖切平面之间的 部分移去，画出沿投影方向看到的部分，即为 剖面图。 ●全剖面 用假想剖切平面，把物体全部切开，所得的剖 面图，称为全剖面图。如建筑施工图中的平面 图、正立剖面图和侧立剖面图等
剖面图 z 目的：为了描述建筑形体的内部构造 z 剖面图-假想用一个平行投影面作剖切平 面，把物体切开，将观察者与剖切平面之间的 部分移去，画出沿投影方向看到的部分，即为 剖面图。 z 全剖面 用假想剖切平面，把物体全部切开，所得的剖 面图，称为全剖面图。如建筑施工图中的平面 图、正立剖面图和侧立剖面图等
