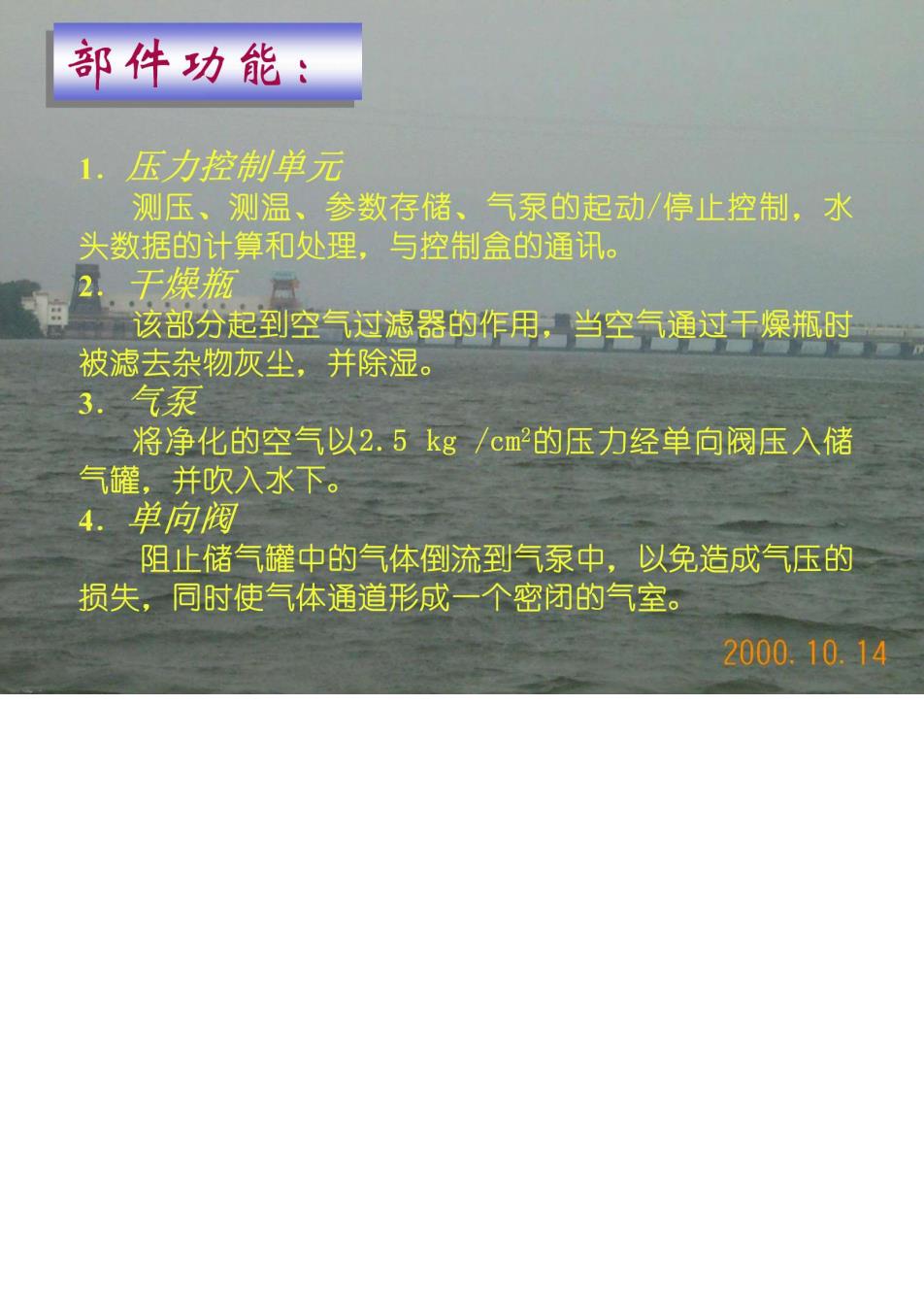

部件功能： 1.压力控制单元 测压、测温、参数存储、气泵的起动/停止控制，水 头数据的计算和处理，与控制盒的通讯。 2. 干燥瓶 该部分起到空气过滤器的作用，当空气通过干燥瓶时 被滤去杂物灰尘，并除湿。 3.气泵 将净化的空气以2.5kg/cm的压力经单向阀压入储 气罐，并吹入水下。 4.单向阀 阻止储气罐中的气体倒流到气泵中，以免造成气压的 损失，同时使气体通道形成一个密闭的气室。 2000.10.14

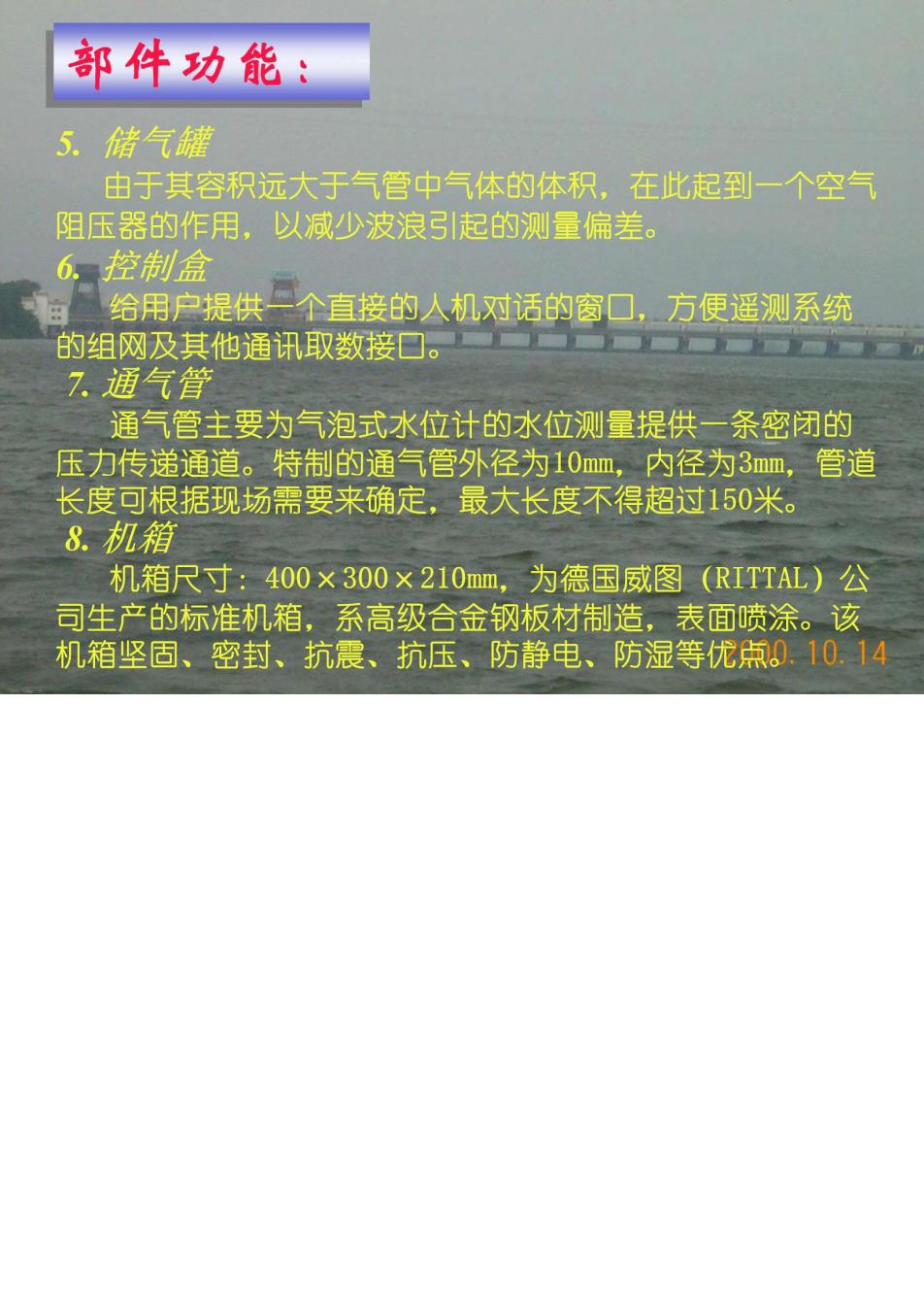

部件功能： 5.储气罐 由于其容积远大于气管中气体的体积，在此起到一个空气 阻压器的作用，以减少波浪引起的测量偏差。 6,控制盒 给用户提供一个直接的人机对话的窗口，方便遥测系统 的组网及其他通讯取数接口。 7.通气管 通气管主要为气泡式水位计的水位测量提供一条密闭的 压力传递通道。特制的通气管外径为10mm,内径为3mm,管道 长度可根据现场需要来确定，最大长度不得超过150米。 8.机箱 机箱尺寸：400×300×210mm,为德国威图(RITTAL)公 司生产的标准机箱，系高级合金钢板材制造，表面喷涂。该 机箱坚固、密封、抗震、抗压、防静电、防湿等优须0.10.14

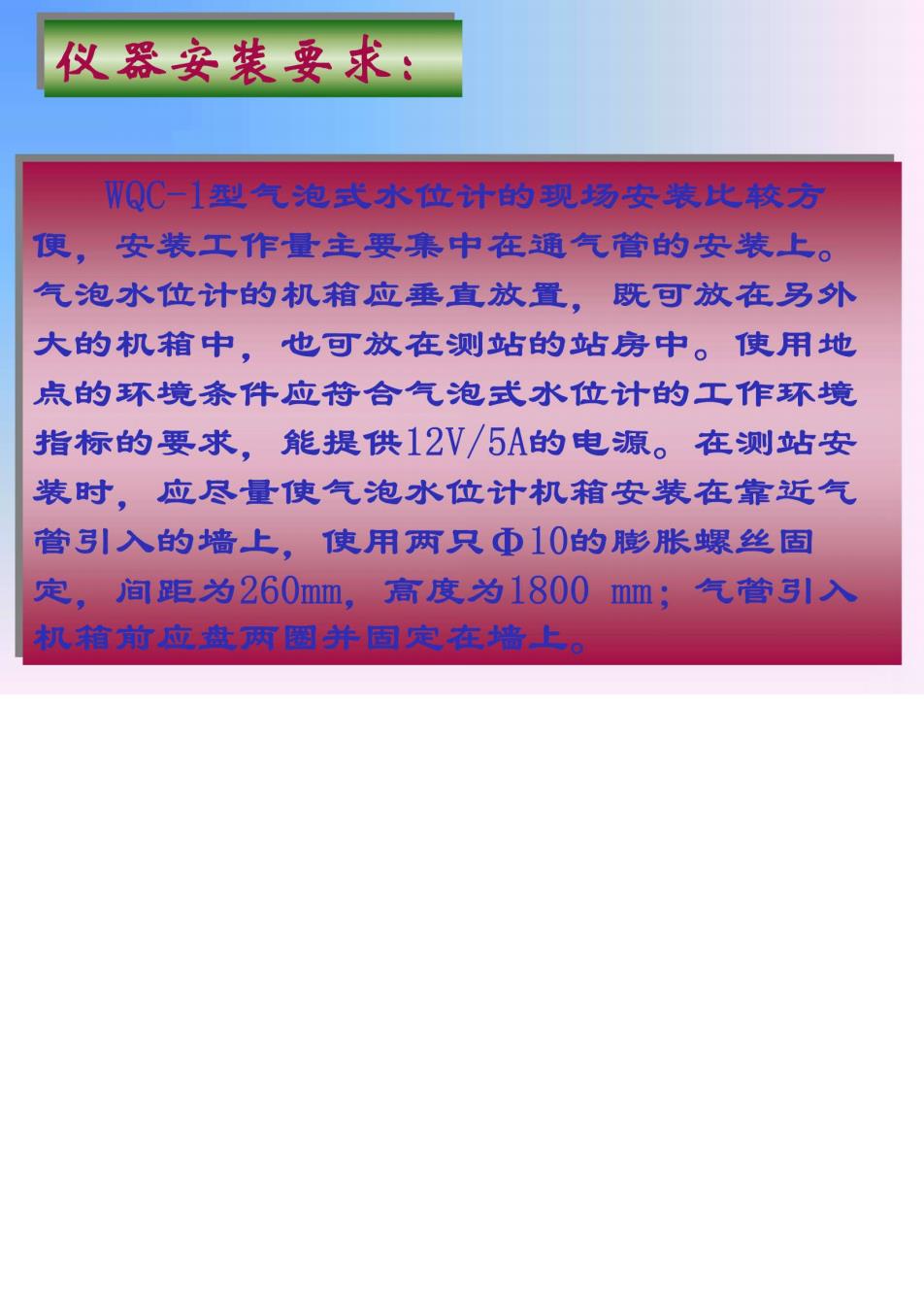

仪器安装要求： WQC-1型气泡式水位计的现场安装比校方 便，安装工作量主要集中在通气管的安装上。 气泡水位计的机箱应垂直放置，既可放在另外 大的机箱中，也可放在测站的站房中。使用地 点的环境条件应符合气泡式水位计的工作环境 指标的要求，能提供12V/5A的电源。在测站安 装时，应尽量使气泡水位计机箱安装在靠近气 管引入的墙上，使用两只Φ10的膨胀螺丝固 定，间距为260mm,高度为1800mm；气管引入 机箱前应盘两圈并固定在墙上

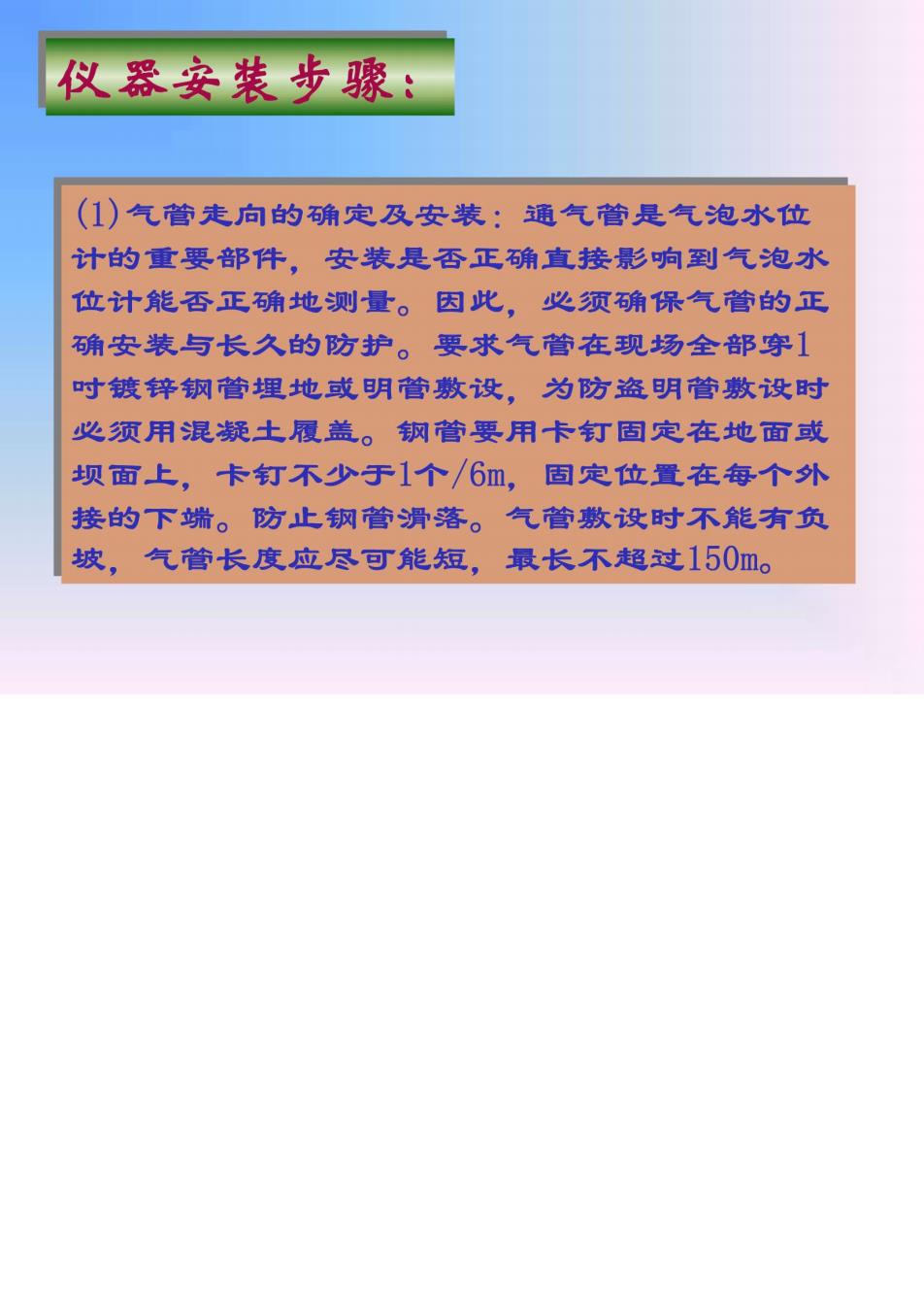

仪器安装步骤： (1)气管走向的确定及安装：通气管是气泡水位 计的重要部件，安装是否正确直接影响到气泡水 位计能否正确地测量。因此，必须确保气营的正 确安装与长久的防护。要求气管在现场全部穿1 时镀锌钢管埋地或明管敷设，为防盗明管敷设时 必须用混疑土履盖。钢管要用卡钉固定在地面或 坝面上，卡钉不少于1个/6，固定位置在每个外 接的下端。防止钢管滑落。气管敷设时不能有负 坡，气管长度应尽可能短，最长不超过150m

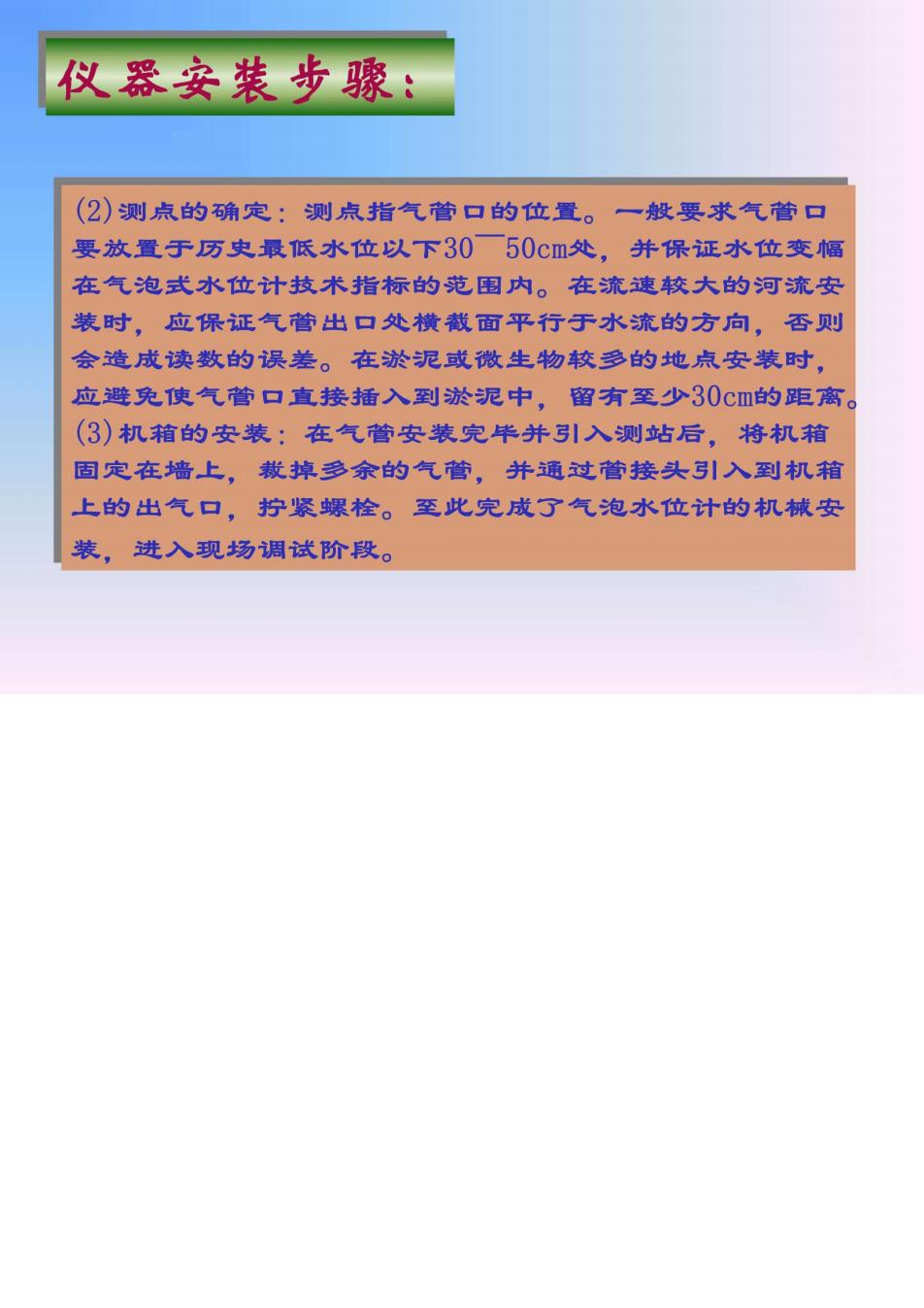

仪器安装步骤： (2)测点的确定：测点指气管口的位置。一般要求气首口 要放置于历史最低水位以下3050Cm处，并保证水位变幅 在气泡式水位计技术指标的范围内。在流速较大的河流安 装时，应保证气管出口处横截面平行于水流的方向，否则 会造成读数的误差。在淤泥或微生物较多的地点安装时， 应避免使气营口直接插入到淤泥中，留有至少30Cm的距离 (3)机箱的安装：在气首安装完毕并引入测站后，将机箱 固定在墙上，裁掉多余的气管，并通过管接头引入到机箱 上的出气口，拧紧螺栓。至此完成了气泡水位计的机械安 装，进入现场调试阶段
