非接触式雷达波多普勒测流系统 雷达波多普勒原理 雷达波流速传感器SVR STARE品a 美国ACI公司是全球最大的测速雷达制造厂。ACI测速雷达在军事、警用、 运动测速领域得到广泛应用，产品行销全球。在中国销量已近万台。雷达波流速 传感器由警用测速雷达升级改造，增加了水平角和垂直角改正、流速平均、信号 强度指示等功能，适合水面和泥石流，山洪等非接触式流速遥测应用。 雷达波流速传感器拥有ACI公司多项世 界领先的专利技术，包括微波收发强度自适 应、高速多普勒DSP芯片。 雷达波流速传感器采用专门为水面流速 测量开发的智能表面回波分析算法，可有效 排除与水面流速无关的干扰信号，测量水面 流速稳定可靠，并可在雨天测流。 技术指标 雷达波流速传感器具有最大50毫瓦微 *测速范围：0.20~18.00米/秒 波发射功率和极高的检测灵敏度，最大有效 *测速精度：±0.03米/秒 测程达100米。 *平均时长：0一99.9秒 *数据接口：RS232 *供电电压：9一16VDC ◆工作电流：最大360mA *波束宽度：12 *微波功率：50毫瓦 *微波频率：34.7Gz *最大测程：100米 *工作温度：-30~+70℃ *外形规格：直径6.7cm 南京水科院溃坝实验测流现场 长11.8cm
非接触式雷达波多普勒测流系统 雷达波多普勒原理 雷达波流速传感器 SVR 美国 ACI 公司是全球最大的测速雷达制造厂。ACI 测速雷达在军事、警用、 运动测速领域得到广泛应用，产品行销全球。在中国销量已近万台。雷达波流速 传感器由警用测速雷达升级改造，增加了水平角和垂直角改正、流速平均、信号 强度指示等功能，适合水面和泥石流，山洪等非接触式流速遥测应用。 雷达波流速传感器拥有 ACI 公司多项世 界领先的专利技术，包括微波收发强度自适 应、高速多普勒 DSP 芯片。 雷达波流速传感器采用专门为水面流速 测量开发的智能表面回波分析算法，可有效 排除与水面流速无关的干扰信号，测量水面 流速稳定可靠，并可在雨天测流。 雷达波流速传感器具有最大 50 毫瓦微 波发射功率和极高的检测灵敏度，最大有效 测程达 100 米。 技术指标 *测速范围：0.20～18.00 米/秒 *测速精度：±0.03 米/秒 *平均时长：0～99.9 秒 *数据接口：RS232 *供电电压：9～16VDC *工作电流：最大 360mA *波束宽度：12° *微波功率：50 毫瓦 *微波频率：34.7GHz *最大测程：100 米 *工作温度：-30～+70℃ *外形规格：直径 6.7cm 南京水科院溃坝实验测流现场 长 11.8cm
非接触式雷达波多普勒测流系统技术介绍 缆道雷达波流速流量测流设备采用美国ACI公司多普勒雷达波测速传感器， 以非接触方式测量水流表面流速，借助水文站现有铅鱼缆道设施或者自行通过钢 丝绳架设简易缆道，通过无线遥控精密步进电机来横渡断面。测量每条垂线水面 流速，配套测流软件，计算断面流速流量。数据通过无线方式传回中心 缆道雷达波流速流量测流设备主要用于取代浮标法进行泥石流或者水文流 速流量测验。特别适合泥石流，山洪，高水，中水期，高流速、污水和大量漂浮物 条件下的流量测验 雷达波传感器 无线发射模块 无国 图可 380511011T3 号11-0117
非接触式雷达波多普勒测流系统技术介绍 缆道雷达波流速流量测流设备采用美国 ACI 公司多普勒雷达波测速传感器， 以非接触方式测量水流表面流速，借助水文站现有铅鱼缆道设施或者自行通过钢 丝绳架设简易缆道，通过无线遥控精密步进电机来横渡断面。测量每条垂线水面 流速，配套测流软件，计算断面流速流量。数据通过无线方式传回中心 缆道雷达波流速流量测流设备主要用于取代浮标法进行泥石流或者水文流 速流量测验。特别适合泥石流, 山洪,高水,中水期,高流速、污水和大量漂浮物 条件下的流量测验。 无线模块 计算机 测流软件 雷达波传感器 无线发射模块

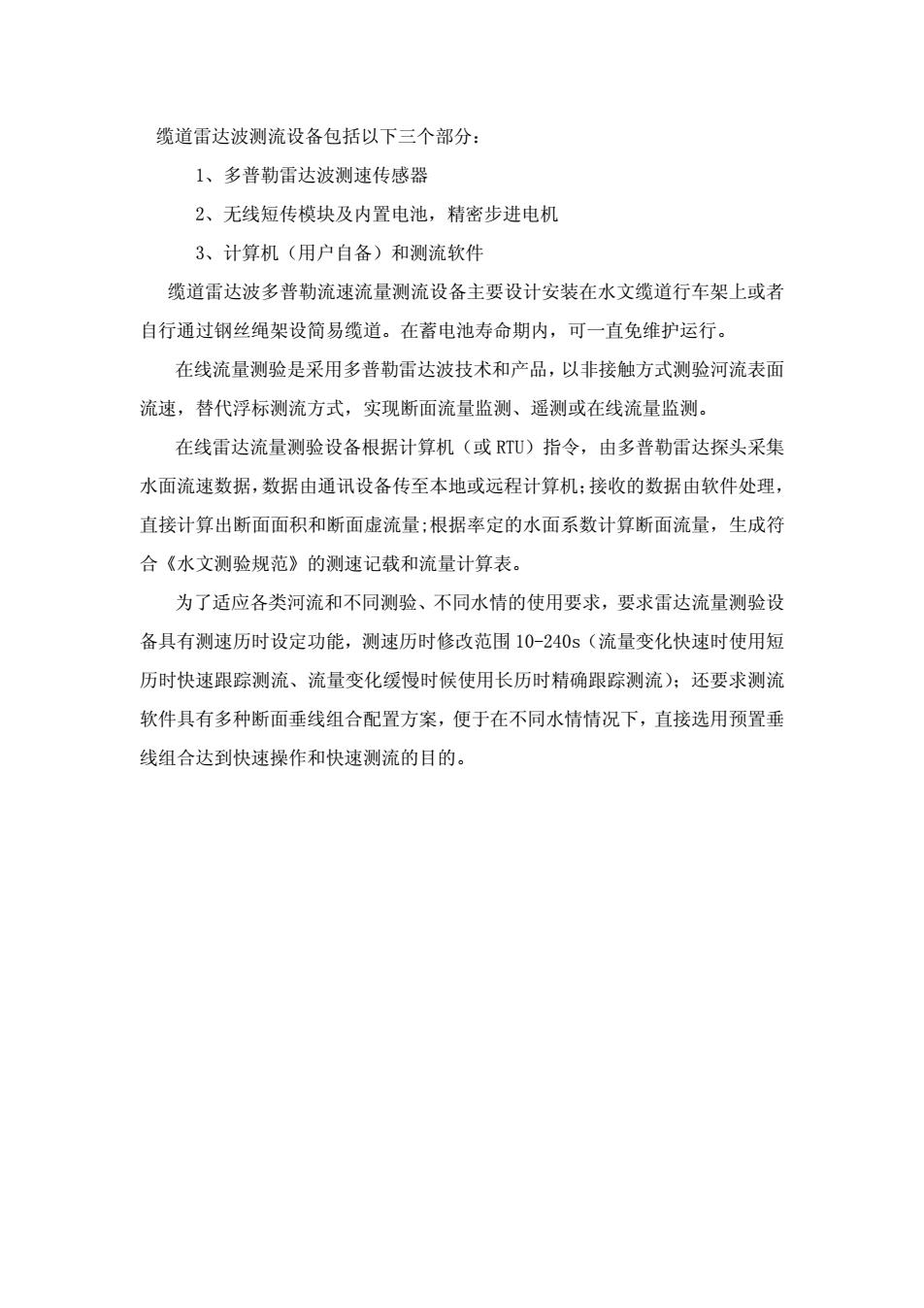

缆道雷达波测流设备包括以下三个部分： 1、多普勒雷达波测速传感器 2、无线短传模块及内置电池，精密步进电机 3、计算机（用户自备）和测流软件 缆道雷达波多普勒流速流量测流设备主要设计安装在水文缆道行车架上或者 自行通过钢丝绳架设简易缆道。在蓄电池寿命期内，可一直免维护运行。 在线流量测验是采用多普勒雷达波技术和产品，以非接触方式测验河流表面 流速，替代浮标测流方式，实现断面流量监测、遥测或在线流量监测。 在线雷达流量测验设备根据计算机（或RTU)指令，由多普勒雷达探头采集 水面流速数据，数据由通讯设备传至本地或远程计算机：接收的数据由软件处理， 直接计算出断面面积和断面虚流量：根据率定的水面系数计算断面流量，生成符 合《水文测验规范》的测速记载和流量计算表。 为了适应各类河流和不同测验、不同水情的使用要求，要求雷达流量测验设 备具有测速历时设定功能，测速历时修改范围10-240s(流量变化快速时使用短 历时快速跟踪测流、流量变化缓慢时候使用长历时精确跟踪测流)：还要求测流 软件具有多种断面垂线组合配置方案，便于在不同水情情况下，直接选用预置垂 线组合达到快速操作和快速测流的目的
缆道雷达波测流设备包括以下三个部分： 1、多普勒雷达波测速传感器 2、无线短传模块及内置电池，精密步进电机 3、计算机（用户自备）和测流软件 缆道雷达波多普勒流速流量测流设备主要设计安装在水文缆道行车架上或者 自行通过钢丝绳架设简易缆道。在蓄电池寿命期内，可一直免维护运行。 在线流量测验是采用多普勒雷达波技术和产品，以非接触方式测验河流表面 流速，替代浮标测流方式，实现断面流量监测、遥测或在线流量监测。 在线雷达流量测验设备根据计算机（或 RTU）指令，由多普勒雷达探头采集 水面流速数据，数据由通讯设备传至本地或远程计算机；接收的数据由软件处理， 直接计算出断面面积和断面虚流量;根据率定的水面系数计算断面流量，生成符 合《水文测验规范》的测速记载和流量计算表。 为了适应各类河流和不同测验、不同水情的使用要求，要求雷达流量测验设 备具有测速历时设定功能，测速历时修改范围 10-240s（流量变化快速时使用短 历时快速跟踪测流、流量变化缓慢时候使用长历时精确跟踪测流）；还要求测流 软件具有多种断面垂线组合配置方案，便于在不同水情情况下，直接选用预置垂 线组合达到快速操作和快速测流的目的
1技术方案 在线流量测验设备系统集成包含二个方案，根据不同条件实施。 ◆方案一固定（静态）安装方式 将在线流量测验设备固定安装在跨河建筑物或跨河缆索上，测量具有代表性 固定垂线的表面流速。直接利用GPRS/CS通讯设备将所测水面流速数据传至中 心站值班机进行二次解算和存储。 流速传感器（单探头） GSM天线 非接触式水位传感器 北京十渡 大沙地站
1 技术方案 在线流量测验设备系统集成包含二个方案，根据不同条件实施。 ◆方案一 固定（静态）安装方式 将在线流量测验设备固定安装在跨河建筑物或跨河缆索上，测量具有代表性 固定垂线的表面流速。直接利用 GPRS/GSM 通讯设备将所测水面流速数据传至中 心站值班机进行二次解算和存储
3探头流速测量 湖北宜昌水文局 桥长80米 5个雷达头 测控单元 压力水位计 遵义水文局沙坝站
