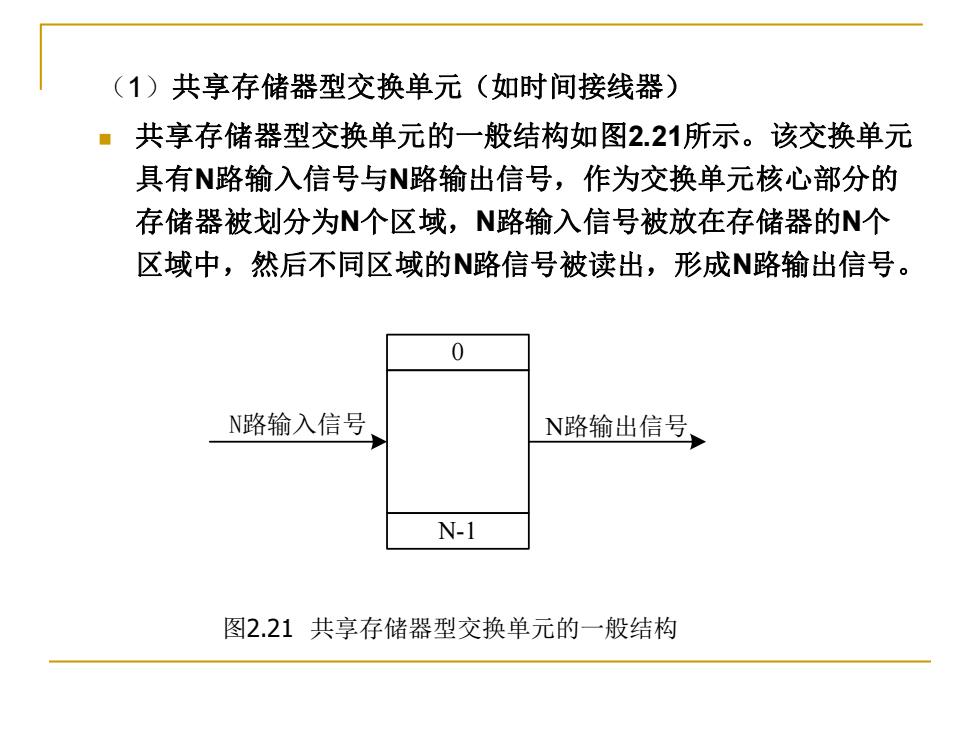

(1)共享存储器型交换单元（如时间接线器) ■共享存储器型交换单元的一般结构如图2.21所示。该交换单元 具有N路输入信号与N路输出信号，作为交换单元核心部分的 存储器被划分为N个区域，N路输入信号被放在存储器的N个 区域中，然后不同区域的N路信号被读出，形成N路输出信号。 0 N路输入信号， N路输出信号， N-1 图2.21共享存储器型交换单元的一般结构
（1）共享存储器型交换单元（如时间接线器） ◼ 共享存储器型交换单元的一般结构如图2.21所示。该交换单元 具有N路输入信号与N路输出信号，作为交换单元核心部分的 存储器被划分为N个区域，N路输入信号被放在存储器的N个 区域中，然后不同区域的N路信号被读出，形成N路输出信号。 0 N-1 N路输入信号 N路输出信号 图2.21 共享存储器型交换单元的一般结构
通常共享存储器有两种工作方式：输入缓冲方式与输 出缓冲方式。 ■输入缓冲方式是指存储器中N个区域是与N路输入信 号一一对应的，即0~N-1路输入信息分别对应存放在 存储器的0~N-1个区域中，并在适当的时候输出到目 的输出信道上去。 ·输出缓冲方式是指存储器中N个区域是与N路输出信 号一一对应的，即存储器的0~N-1个区域分别对应 0~N-1路输出信息。从不同输入信道来的信息如果要 交换到输出信道中，那么就把信息放在这个输出信道 所对应的存储器的相应区域中，当输出时刻到来时输 出信息
通常共享存储器有两种工作方式：输入缓冲方式与输 出缓冲方式。 ◼ 输入缓冲方式是指存储器中N个区域是与N路输入信 号一一对应的，即0~N-1路输入信息分别对应存放在 存储器的0~N-1个区域中，并在适当的时候输出到目 的输出信道上去。 ◼ 输出缓冲方式是指存储器中N个区域是与N路输出信 号一一对应的，即存储器的0~N-1个区域分别对应 0~N-1路输出信息。从不同输入信道来的信息如果要 交换到输出信道中，那么就把信息放在这个输出信道 所对应的存储器的相应区域中，当输出时刻到来时输 出信息

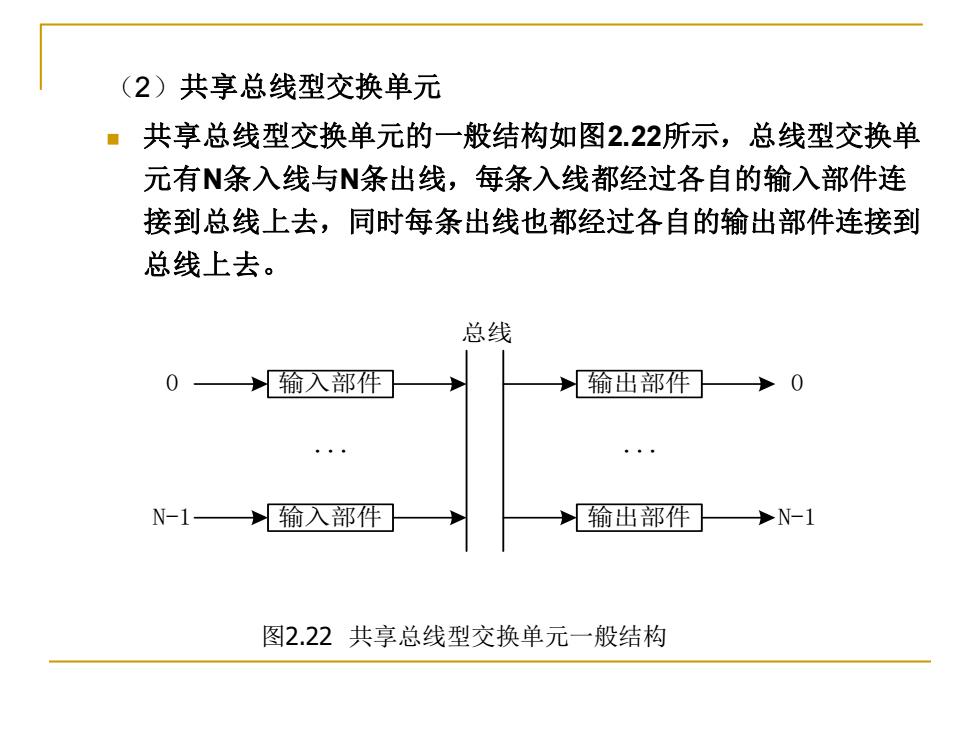

(2)共享总线型交换单元 a 共享总线型交换单元的一般结构如图2.22所示，总线型交换单 元有N条入线与N条出线，每条入线都经过各自的输入部件连 接到总线上去，同时每条出线也都经过各自的输出部件连接到 总线上去。 总线 输入部件 输出部件 N-1输入部件 输出部件，N-1 图2.22共享总线型交换单元一般结构
（2）共享总线型交换单元 ◼ 共享总线型交换单元的一般结构如图2.22所示，总线型交换单 元有N条入线与N条出线，每条入线都经过各自的输入部件连 接到总线上去，同时每条出线也都经过各自的输出部件连接到 总线上去。 输出部件 输出部件 输入部件 输入部件 ... ... 0 N-1 0 N-1 总线 图2.22 共享总线型交换单元一般结构

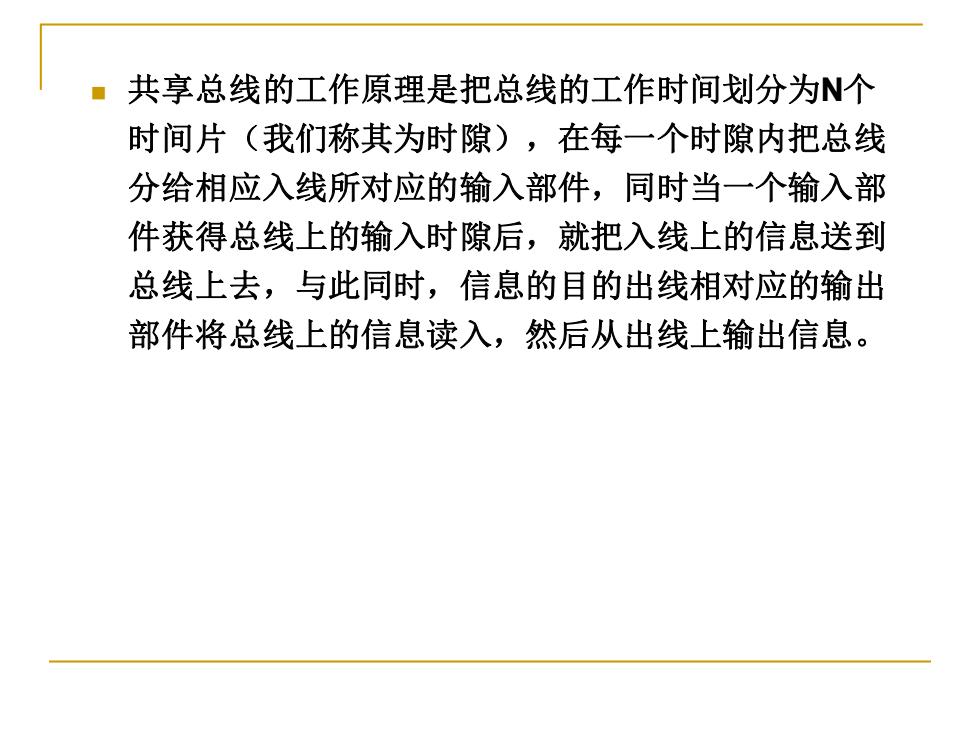

共享总线的工作原理是把总线的工作时间划分为N个 时间片（我们称其为时隙)，在每一个时隙内把总线 分给相应入线所对应的输入部件，同时当一个输入部 件获得总线上的输入时隙后，就把入线上的信息送到 总线上去，与此同时，信息的目的出线相对应的输出 部件将总线上的信息读入，然后从出线上输出信息
◼ 共享总线的工作原理是把总线的工作时间划分为N个 时间片（我们称其为时隙），在每一个时隙内把总线 分给相应入线所对应的输入部件，同时当一个输入部 件获得总线上的输入时隙后，就把入线上的信息送到 总线上去，与此同时，信息的目的出线相对应的输出 部件将总线上的信息读入，然后从出线上输出信息

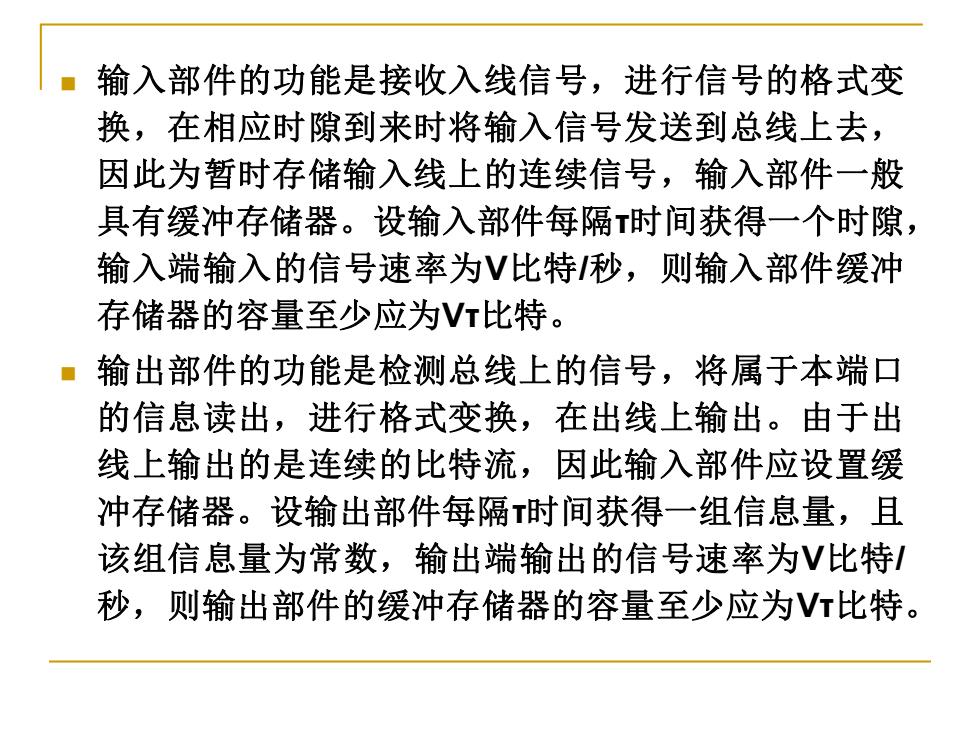

输入部件的功能是接收入线信号，进行信号的格式变 换，在相应时隙到来时将输入信号发送到总线上去， 因此为暂时存储输入线上的连续信号，输入部件一般 具有缓冲存储器。设输入部件每隔τ时间获得一个时隙， 输入端输入的信号速率为V比特/秒，则输入部件缓冲 存储器的容量至少应为VT比特。 输出部件的功能是检测总线上的信号，将属于本端口 的信息读出，进行格式变换，在出线上输出。由于出 线上输出的是连续的比特流，因此输入部件应设置缓 冲存储器。设输出部件每隔时间获得一组信息量，且 该组信息量为常数，输出端输出的信号速率为V比特/ 秒，则输出部件的缓冲存储器的容量至少应为VT比特
◼ 输入部件的功能是接收入线信号，进行信号的格式变 换，在相应时隙到来时将输入信号发送到总线上去， 因此为暂时存储输入线上的连续信号，输入部件一般 具有缓冲存储器。设输入部件每隔τ时间获得一个时隙， 输入端输入的信号速率为V比特/秒，则输入部件缓冲 存储器的容量至少应为Vτ比特。 ◼ 输出部件的功能是检测总线上的信号，将属于本端口 的信息读出，进行格式变换，在出线上输出。由于出 线上输出的是连续的比特流，因此输入部件应设置缓 冲存储器。设输出部件每隔τ时间获得一组信息量，且 该组信息量为常数，输出端输出的信号速率为V比特/ 秒，则输出部件的缓冲存储器的容量至少应为Vτ比特
