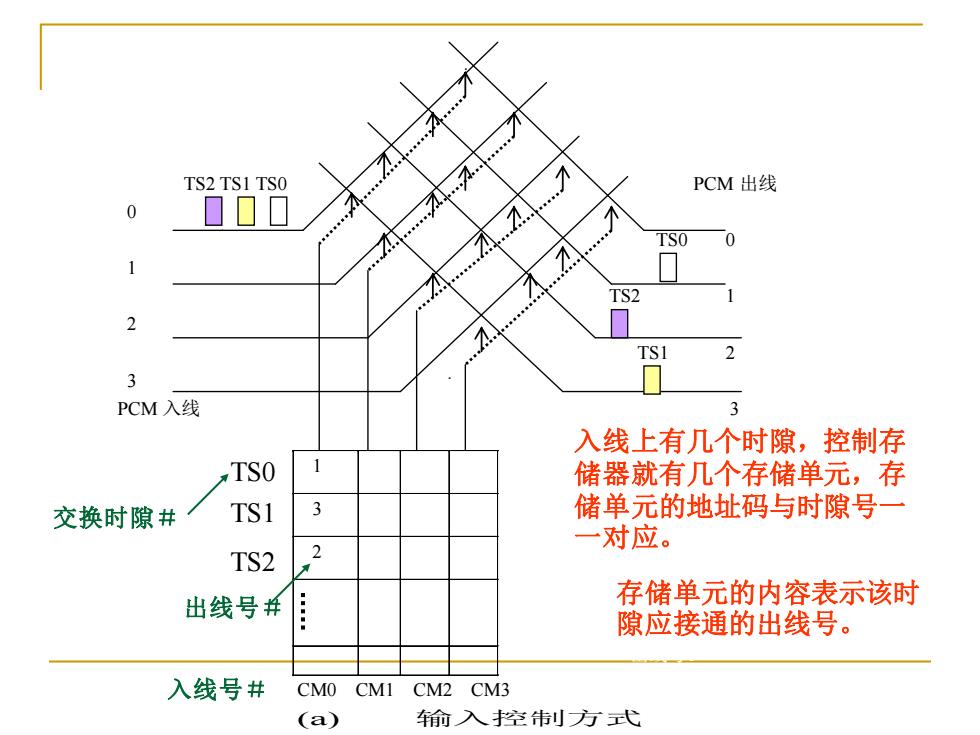

TS2 TS1 TSO PCM出线 0 000 0 1 TS2 2 TS 3 PCM入线 3 入线上有几个时隙，控制存 TSO 1 储器就有几个存储单元，存 交换时隙# TS1 3 储单元的地址码与时隙号一 TS2 2 一对应。 出线号# 存储单元的内容表示该时 隙应接通的出线号。 入线号# CMO CMI CM2 CM3 (a) 输入控伟制方代
TS2 TS1 TS0 PCM 出线 0 TS0 0 1 TS2 1 2 TS1 2 3 PCM 入线 3 1 3 2 CM0 CM1 CM2 CM3 (a) 输入控制方式⚫ 入线上有几个时隙， 控制存储器就有几 个存储单元。存储单 元的地址码与时隙 号一一对应。 ⚫ 存储单元的内容表 示该时隙应接通的 出线号。 入线上有几个时隙，控制存 储器就有几个存储单元，存 储单元的地址码与时隙号一 一对应。 存储单元的内容表示该时 隙应接通的出线号。 TS0 TS1 TS2 入线号＃ 出线号＃ 交换时隙＃

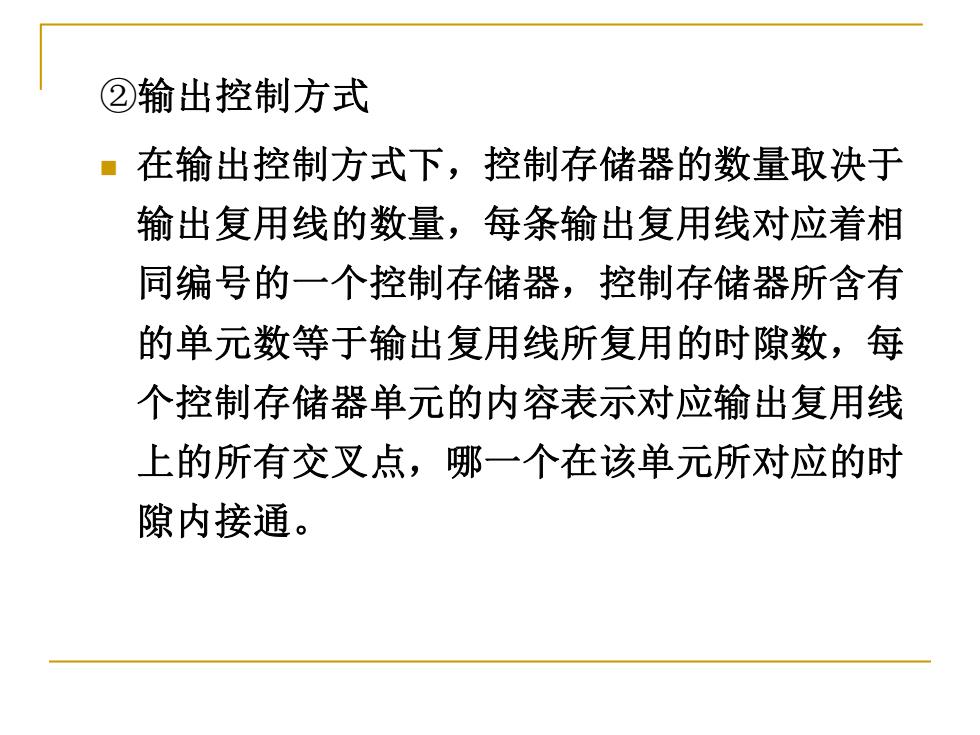

②输出控制方式 ■在输出控制方式下，控制存储器的数量取决于 输出复用线的数量，每条输出复用线对应着相 同编号的一个控制存储器，控制存储器所含有 的单元数等于输出复用线所复用的时隙数，每 个控制存储器单元的内容表示对应输出复用线 上的所有交叉点，哪一个在该单元所对应的时 隙内接通
②输出控制方式 ◼ 在输出控制方式下，控制存储器的数量取决于 输出复用线的数量，每条输出复用线对应着相 同编号的一个控制存储器，控制存储器所含有 的单元数等于输出复用线所复用的时隙数，每 个控制存储器单元的内容表示对应输出复用线 上的所有交叉点，哪一个在该单元所对应的时 隙内接通
PCM入线 PCM出线 TS2 0 存储单元的内容表示 该时隙应接通的出线 TSO 号。 TSI TSO TSI TS2 TSO 按出线配置控制存储器， 3 每一条出线有一个控制 交换时隙# TSI TS2 0 信号，决定该出线上的 哪一个交叉点闭合。即 入线号# 该控制信号可以控制该 出线与哪一条入线接通。 出线号# CM3 CM2 CM1 CMO 它的容量等于每条通路 (b)输出方式 上的时隙数
PCM 入线 PCM 出线 0 0 1 1 2 2 3 3 1 3 0 (b) 输出方式 TS0 TS1 TS2 入线号＃ 出线号＃ CM3 CM2 CM1 CM0 交换时隙＃ TS0 TS1 TS2 TS0 TS1 TS2 按出线配置控制存储器， 每一条出线有一个控制 信号，决定该出线上的 哪一个交叉点闭合。即 该控制信号可以控制该 出线与哪一条入线接通。 它的容量等于每条通路 上的时隙数。 存储单元的内容表示 该时隙应接通的出线 号

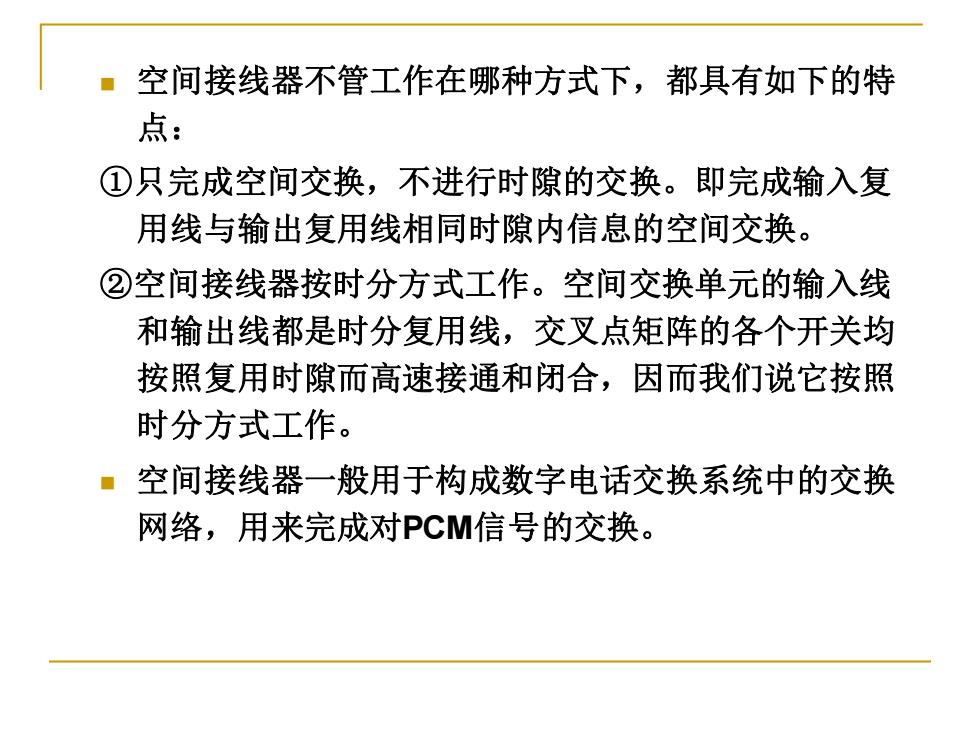

空间接线器不管工作在哪种方式下，都具有如下的特 点： ①只完成空间交换，不进行时隙的交换。即完成输入复 用线与输出复用线相同时隙内信息的空间交换。 ②空间接线器按时分方式工作。空间交换单元的输入线 和输出线都是时分复用线，交叉点矩阵的各个开关均 按照复用时隙而高速接通和闭合，因而我们说它按照 时分方式工作。 空间接线器一般用于构成数字电话交换系统中的交换 网络，用来完成对PCM信号的交换
◼ 空间接线器不管工作在哪种方式下，都具有如下的特 点： ①只完成空间交换，不进行时隙的交换。即完成输入复 用线与输出复用线相同时隙内信息的空间交换。 ②空间接线器按时分方式工作。空间交换单元的输入线 和输出线都是时分复用线，交叉点矩阵的各个开关均 按照复用时隙而高速接通和闭合，因而我们说它按照 时分方式工作。 ◼ 空间接线器一般用于构成数字电话交换系统中的交换 网络，用来完成对PCM信号的交换

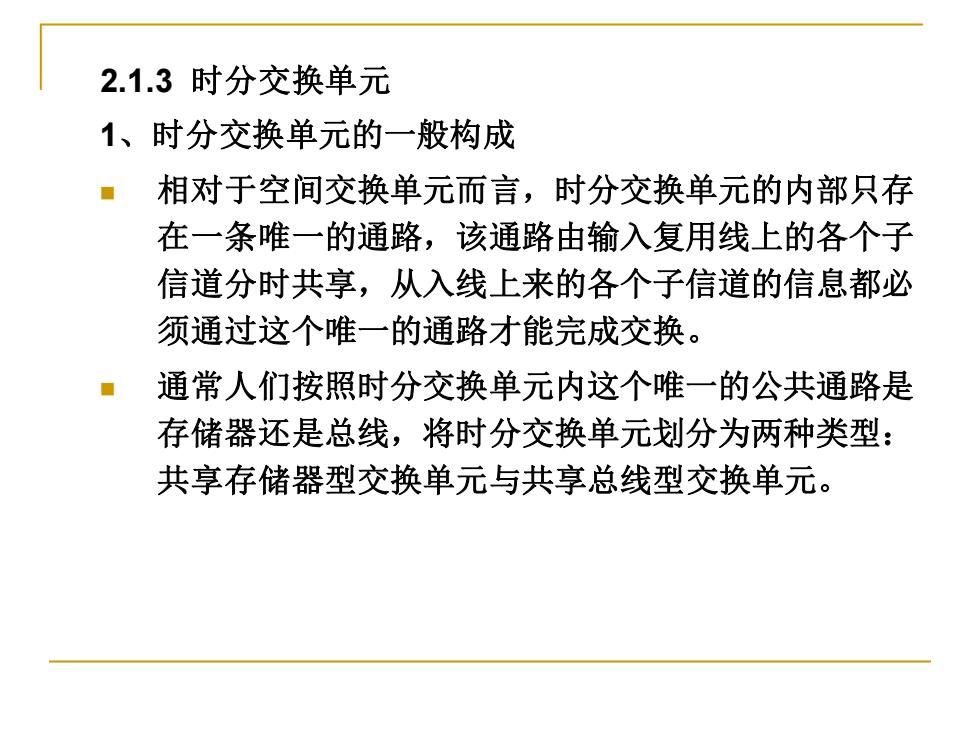

2.1.3时分交换单元 1、时分交换单元的一般构成 相对于空间交换单元而言，时分交换单元的内部只存 在一条唯一的通路，该通路由输入复用线上的各个子 信道分时共享，从入线上来的各个子信道的信息都必 须通过这个唯一的通路才能完成交换。 通常人们按照时分交换单元内这个唯一的公共通路是 存储器还是总线，将时分交换单元划分为两种类型： 共享存储器型交换单元与共享总线型交换单元
2.1.3 时分交换单元 1、时分交换单元的一般构成 ◼ 相对于空间交换单元而言，时分交换单元的内部只存 在一条唯一的通路，该通路由输入复用线上的各个子 信道分时共享，从入线上来的各个子信道的信息都必 须通过这个唯一的通路才能完成交换。 ◼ 通常人们按照时分交换单元内这个唯一的公共通路是 存储器还是总线，将时分交换单元划分为两种类型： 共享存储器型交换单元与共享总线型交换单元
