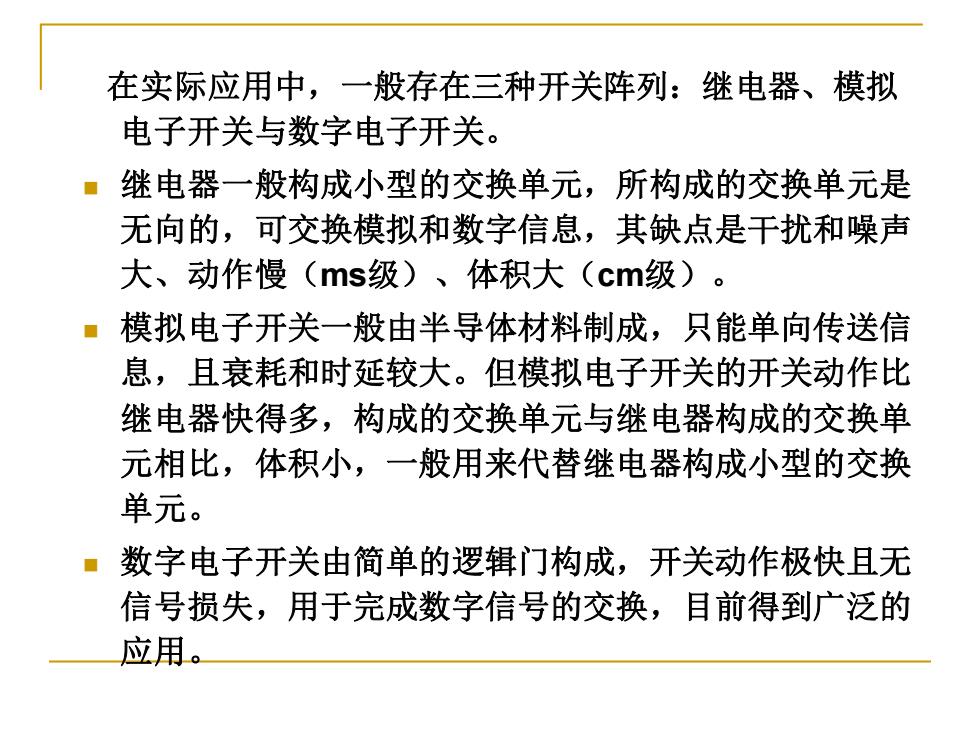

在实际应用中，一般存在三种开关阵列：继电器、模拟 电子开关与数字电子开关。 继电器一般构成小型的交换单元，所构成的交换单元是 无向的，可交换模拟和数字信息，其缺点是干扰和噪声 大、动作慢(ms级)、体积大（cm级)。 ·模拟电子开关一般由半导体材料制成，只能单向传送信 息，且衰耗和时延较大。但模拟电子开关的开关动作比 继电器快得多，构成的交换单元与继电器构成的交换单 元相比，体积小，一般用来代替继电器构成小型的交换 单元。 ·数字电子开关由简单的逻辑门构成，开关动作极快且无 信号损失，用于完成数字信号的交换，目前得到广泛的 应用
在实际应用中，一般存在三种开关阵列：继电器、模拟 电子开关与数字电子开关。 ◼ 继电器一般构成小型的交换单元，所构成的交换单元是 无向的，可交换模拟和数字信息，其缺点是干扰和噪声 大、动作慢（ms级）、体积大（cm级）。 ◼ 模拟电子开关一般由半导体材料制成，只能单向传送信 息，且衰耗和时延较大。但模拟电子开关的开关动作比 继电器快得多，构成的交换单元与继电器构成的交换单 元相比，体积小，一般用来代替继电器构成小型的交换 单元。 ◼ 数字电子开关由简单的逻辑门构成，开关动作极快且无 信号损失，用于完成数字信号的交换，目前得到广泛的 应用

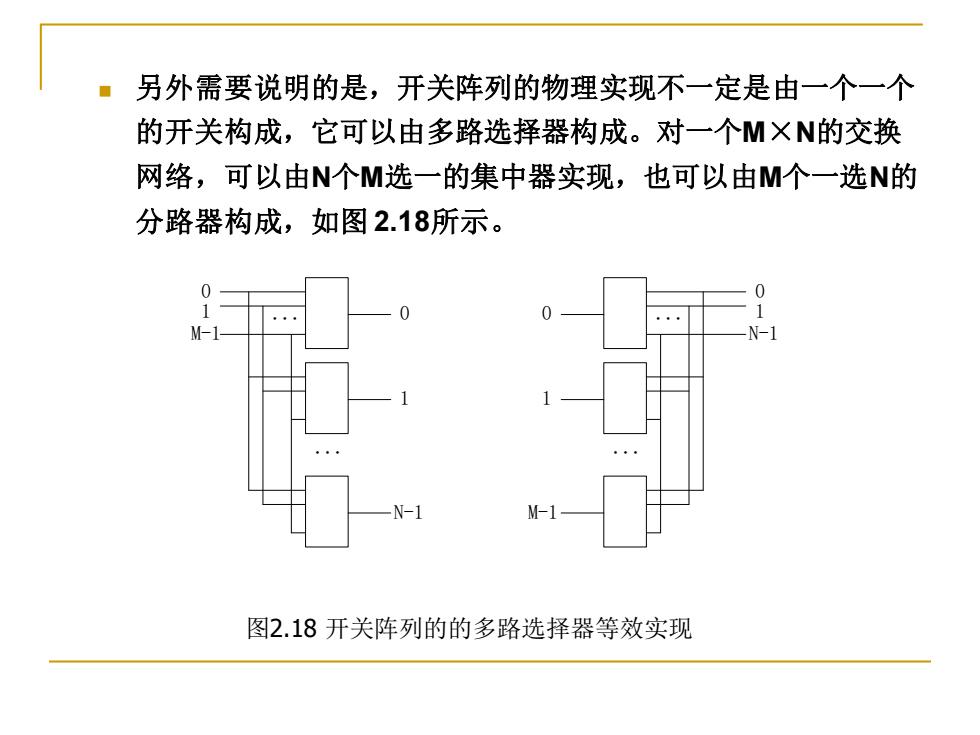

另外需要说明的是，开关阵列的物理实现不一定是由一个一个 的开关构成，它可以由多路选择器构成。对一个M×N的交换 网络，可以由N个M选一的集中器实现，也可以由M个一选N的 分路器构成，如图2.18所示。 图2.18开关阵列的的多路选择器等效实现
◼ 另外需要说明的是，开关阵列的物理实现不一定是由一个一个 的开关构成，它可以由多路选择器构成。对一个M×N的交换 网络，可以由N个M选一的集中器实现，也可以由M个一选N的 分路器构成，如图 2.18所示。 0 1 M-1 0 1 N-1 ... ... ... 0 1 M-1 ... 0 1 N-1 图2.18 开关阵列的的多路选择器等效实现

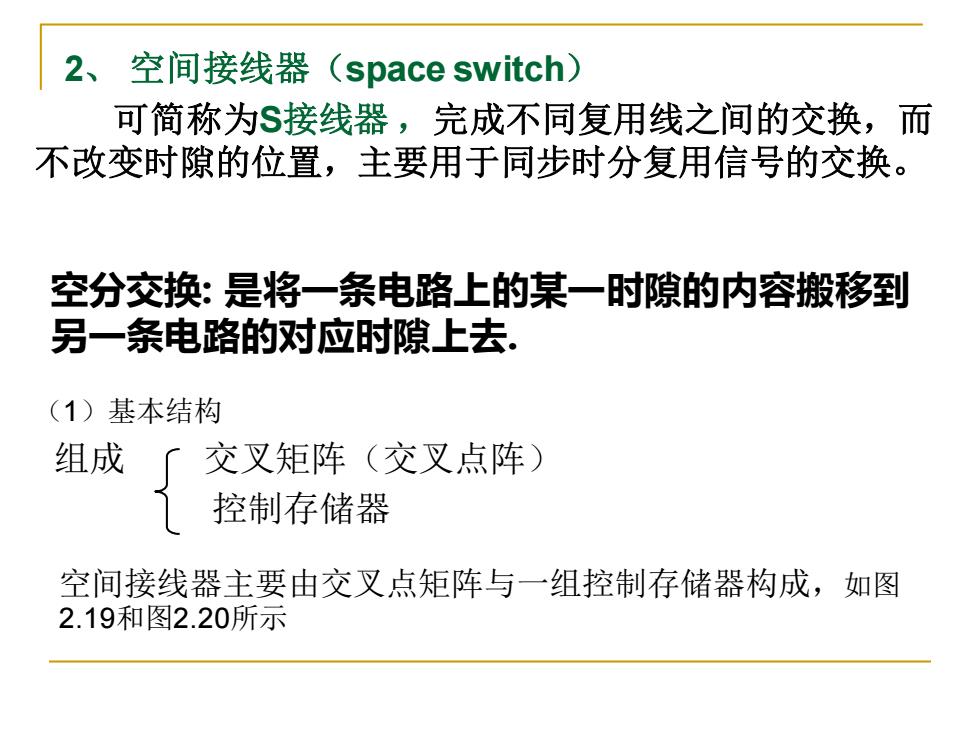

2、空间接线器 (space switch) 可简称为$接线器，完成不同复用线之间的交换，而 不改变时隙的位置，主要用于同步时分复用信号的交换。 空分交换：是将一条电路上的某一时隙的内容搬移到 另一条电路的对应时隙上去。 (1)基本结构 组成 交叉矩阵（交叉点阵） 控制存储器 空间接线器主要由交叉点矩阵与一组控制存储器构成，如图 2.19和图2.20所示
2、 空间接线器（space switch） 可简称为S接线器 ，完成不同复用线之间的交换，而 不改变时隙的位置，主要用于同步时分复用信号的交换。 （1）基本结构 组成 交叉矩阵（交叉点阵） 控制存储器 空分交换: 是将一条电路上的某一时隙的内容搬移到 另一条电路的对应时隙上去. 空间接线器主要由交叉点矩阵与一组控制存储器构成，如图 2.19和图2.20所示

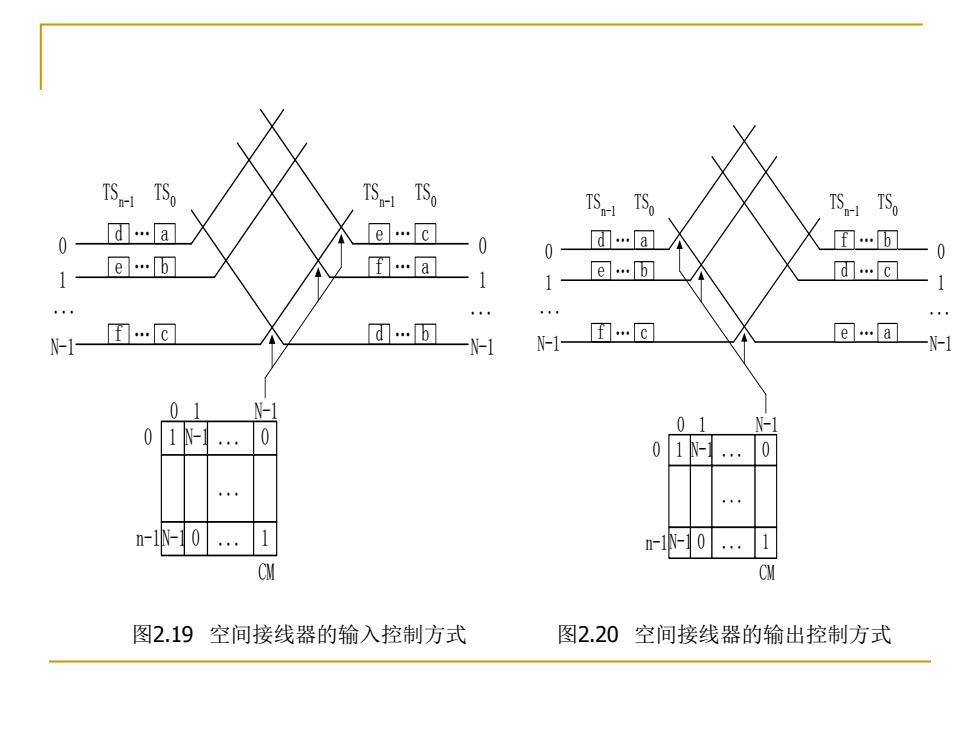

TS TSo TS TSo TS-TSo TS-1 TSo 0 d…a e…g 0 d…a 0 E…b -0 1 e…b f…a 1 e...6 1 d… -1 田…c d…可 I…g -1 -1 N-1- a…a--1 01 N-1 01 1F.. N-1 0 0 01-.. 0 -10 … 1 rl0.. 1 CM 图2.19空间接线器的输入控制方式 图2.20空间接线器的输出控制方式
d a e b f c … … … TS0 TSn-1 0 1 N-1 0 1 N-1 e c f a d b … … … TS0 TSn-1 ... ... N-1 0 n-1 CM 1 ... 0 ... 0 ... 1 0 1 N-1 N-1 1 ... 0 ... 0 ... 1 0 1 N-1 0 n-1 d a e b f c … … … TS0 TSn-1 0 1 N-1 0 1 N-1 f b d c e a … … … TS0 TSn-1 N-1 N-1 ... ... CM 图2.19 空间接线器的输入控制方式 图2.20 空间接线器的输出控制方式

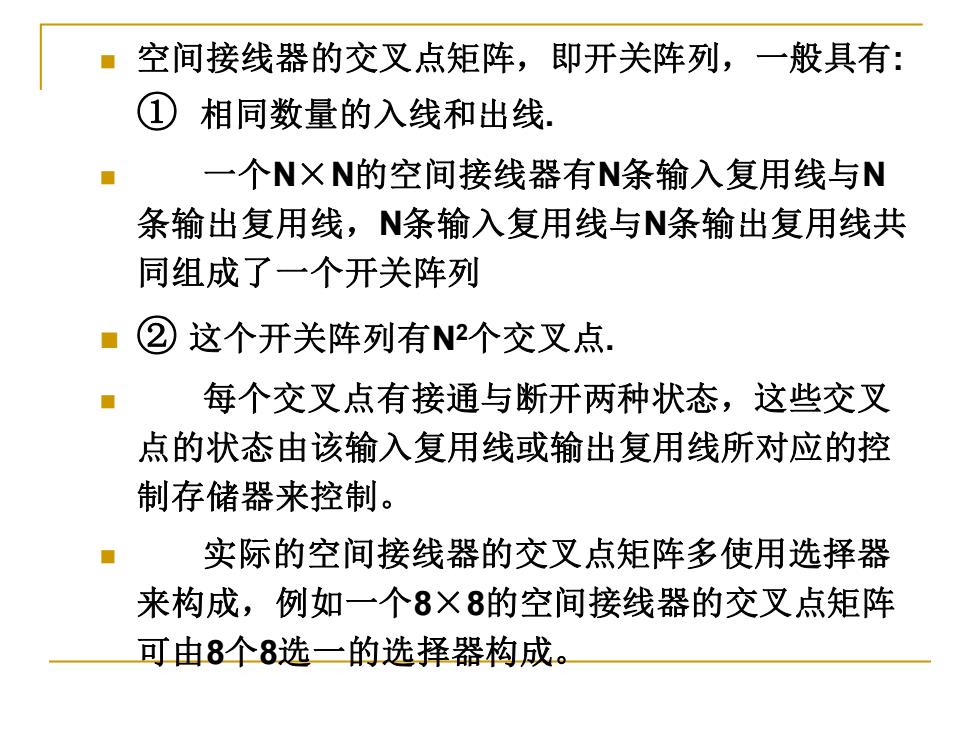

空间接线器的交叉点矩阵，即开关阵列，一般具有： ① 相同数量的入线和出线. 一个N×N的空间接线器有N条输入复用线与N 条输出复用线，N条输入复用线与N条输出复用线共 同组成了一个开关阵列 ②这个开关阵列有N2个交叉点. 每个交叉点有接通与断开两种状态，这些交叉 点的状态由该输入复用线或输出复用线所对应的控 制存储器来控制。 实际的空间接线器的交叉点矩阵多使用选择器 来构成，例如一个8×8的空间接线器的交叉点矩阵 可由8个8选一的选择器构成
◼ 空间接线器的交叉点矩阵，即开关阵列，一般具有: ① 相同数量的入线和出线. ◼ 一个N×N的空间接线器有N条输入复用线与N 条输出复用线，N条输入复用线与N条输出复用线共 同组成了一个开关阵列 ◼ ② 这个开关阵列有N2个交叉点. ◼ 每个交叉点有接通与断开两种状态，这些交叉 点的状态由该输入复用线或输出复用线所对应的控 制存储器来控制。 ◼ 实际的空间接线器的交叉点矩阵多使用选择器 来构成，例如一个8×8的空间接线器的交叉点矩阵 可由8个8选一的选择器构成
