2.1.2空间交换单元 ■交换单元可以分为空分交换单元与时分交换单元。 ·空分交换单元也称为空间交换单元，一般来说，空间 交换单元是由空间上分离的多个小的交换部件或开关 部件按照一定的规律连接构成的。 ■从空间交换单元的内部来看，其入线到出线之间存在 着多条通路，所有的这些通路可以并行的传送信息， 也就是说从不同入线上来的信息可以并行的交换到不 同的出线上去
2.1.2 空间交换单元 ◼ 交换单元可以分为空分交换单元与时分交换单元。 ◼ 空分交换单元也称为空间交换单元，一般来说，空间 交换单元是由空间上分离的多个小的交换部件或开关 部件按照一定的规律连接构成的。 ◼ 从空间交换单元的内部来看，其入线到出线之间存在 着多条通路，所有的这些通路可以并行的传送信息， 也就是说从不同入线上来的信息可以并行的交换到不 同的出线上去
1、开关阵列 。交换单元完成的最基本的功能就是交换。 ·在交换单元内部，要把某条入线上的信息交换到某条 出线上去，最简单最直接的方法就是把该入线与该出 线在需要的时候直接连接起来。 ·为了做到在需要的时候直接将入线和出线连接起来， 人们自然会想到在入线与出线之间加上一个开关，开 关接通，则入线与出线连接；开关断开，则入线与出 线连接断开。 ·如此构成的交换单元的内部就是一个由大量开关组成 的阵列，因此，我们把这样的交换单元称为开关阵列
1、开关阵列 ◼ 交换单元完成的最基本的功能就是交换。 ◼ 在交换单元内部，要把某条入线上的信息交换到某条 出线上去，最简单最直接的方法就是把该入线与该出 线在需要的时候直接连接起来。 ◼ 为了做到在需要的时候直接将入线和出线连接起来， 人们自然会想到在入线与出线之间加上一个开关，开 关接通，则入线与出线连接；开关断开，则入线与出 线连接断开。 ◼ 如此构成的交换单元的内部就是一个由大量开关组成 的阵列，因此，我们把这样的交换单元称为开关阵列
开关阵列的开关一般位于入线与出线的交叉点上，它 有两种状态：接通与断开。图2.13表示了一个开关的 两种不同状态。如图所示当开关接通的时候，入线与 出线就连接在一起；当开关断开的时候入线与出线就 不连接。开关阵列的开关分为两种：单向开关与双向 开关，单向开关主要用于有向交换单元，它只允许信 息从入线传送到出线；而双向开关一般用于无向交换 单元中，它允许信息双向传送。 入线与出线没有相连 入线 入线 出线 ↓出线 接通状态 断开状态 图2.13开关阵列中的开关及其两种状态
◼ 开关阵列的开关一般位于入线与出线的交叉点上，它 有两种状态：接通与断开。图2.13表示了一个开关的 两种不同状态。如图所示当开关接通的时候，入线与 出线就连接在一起；当开关断开的时候入线与出线就 不连接。开关阵列的开关分为两种：单向开关与双向 开关，单向开关主要用于有向交换单元，它只允许信 息从入线传送到出线；而双向开关一般用于无向交换 单元中，它允许信息双向传送。 接通状态 断开状态 入线 出线 入线 出线 入线与出线没有相连 图2.13 开关阵列中的开关及其两种状态
对于一个M×N的有向交换单元，其开关阵列的实现如图2.14 所示。在入线与出线上的每个交叉点都有一个开关，且开关为 单向开关，那么它总共需要M×N个开关。一般把入线与出线 交叉点的开关记为K。如果需要将入线i与出线连接，只要把 开关K置为接通状态就可以了。 出线 N- 图2.14M×N有向交换单元的开关阵列实现
◼ 对于一个M×N的有向交换单元，其开关阵列的实现如图2.14 所示。在入线与出线上的每个交叉点都有一个开关，且开关为 单向开关，那么它总共需要M×N个开关。一般把入线i与出线 j交叉点的开关记为Kij。如果需要将入线i与出线j连接，只要把 开关Kij置为接通状态就可以了。 0 1 M-1 0 1 N-1 ... 入线 出线 图2.14 M×N有向交换单元的开关阵列实现

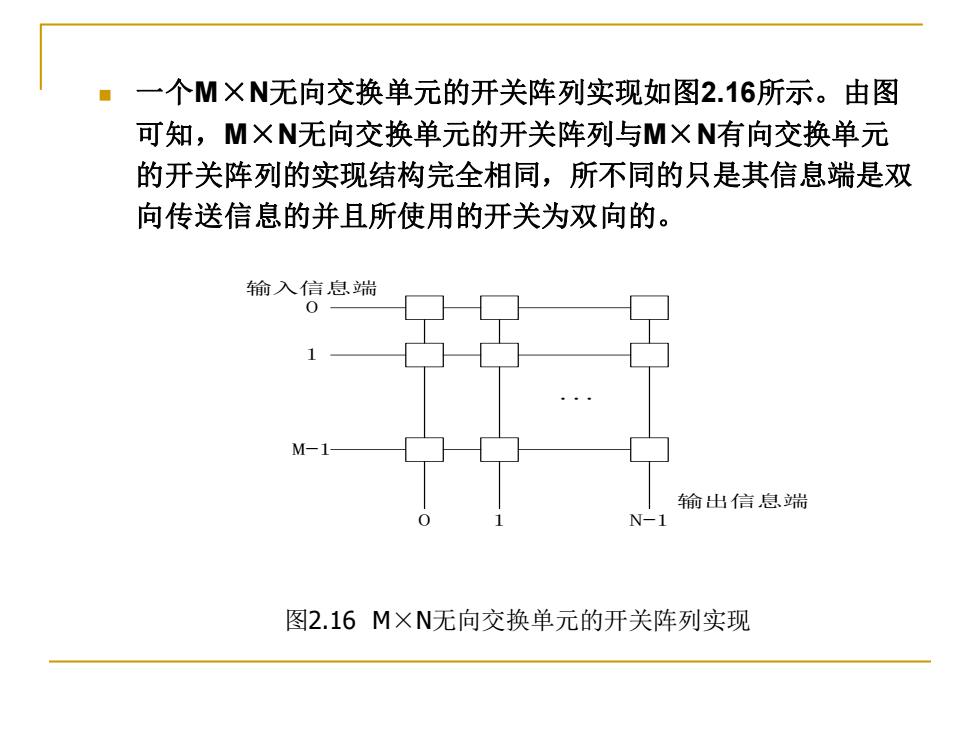

一个M×N无向交换单元的开关阵列实现如图2.16所示。由图 可知，MXN无向交换单元的开关阵列与MXN有向交换单元 的开关阵列的实现结构完全相同，所不同的只是其信息端是双 向传送信息的并且所使用的开关为双向的。 输入信息端 输出信息端 N-1 图2.16M×N无向交换单元的开关阵列实现
◼ 一个M×N无向交换单元的开关阵列实现如图2.16所示。由图 可知，M×N无向交换单元的开关阵列与M×N有向交换单元 的开关阵列的实现结构完全相同，所不同的只是其信息端是双 向传送信息的并且所使用的开关为双向的。 0 1 M-1 0 1 N-1 ... 输入信息端 输出信息端 图2.16 M×N无向交换单元的开关阵列实现
