第一章 制图的基本知识和技能 焦作工贸职业学院
互联网+立体化教材配套资料 第一章 制图的基本知识和技能 焦作工贸职业学院

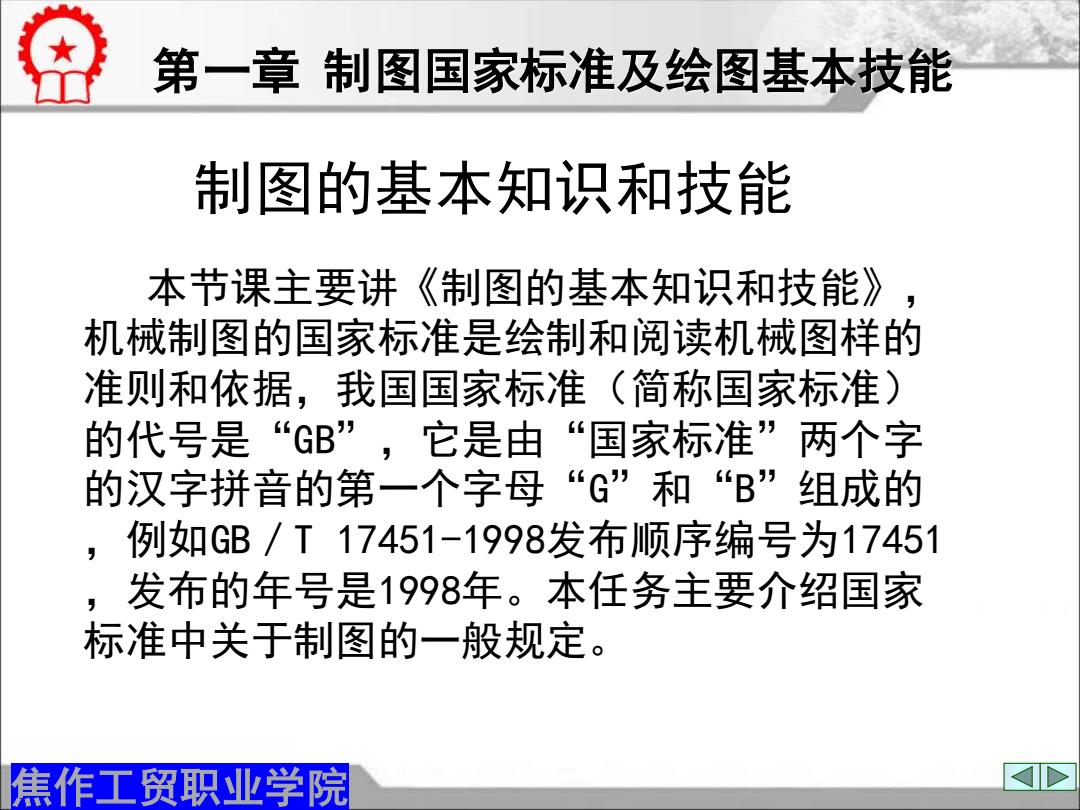

第一章制图国家标准及绘图基本技能 制图的基本知识和技能 本节课主要讲《制图的基本知识和技能》 机械制图的国家标准是绘制和阅读机械图样的 准则和依据，我国国家标准（简称国家标准） 的代号是“GB”，,它是由“国家标准”两个字 的汉字拼音的第一个字母“G”和“B”组成的 ,例如GB/T17451-1998发布顺序编号为17451 ,发布的年号是1998年。本任务主要介绍国家 标准中关于制图的一般规定。 焦作工贸职业学院
互联网+立体化教材配套资料 本节课主要讲《制图的基本知识和技能》， 机械制图的国家标准是绘制和阅读机械图样的 准则和依据，我国国家标准（简称国家标准） 的代号是“GB”，它是由“国家标准”两个字 的汉字拼音的第一个字母“G”和“B”组成的 ，例如GB／T 17451-1998发布顺序编号为17451 ，发布的年号是1998年。本任务主要介绍国家 标准中关于制图的一般规定。 第一章 制图国家标准及绘图基本技能 制图的基本知识和技能 焦作工贸职业学院
制图相关国家标准的基本规定 一、图纸幅面及格式(GB/T14689一2008) 1.图纸幅面 A0 幅面代号 BXL a c e A0 841×1189 A2 20 Al 594×841 10 Al 盂 A2 420×594 25 A4 A3 A3 297×420 10 5 A4 A4 210×297 1189 图纸幅面及尺寸 加长幅面和基本图幅间的关系 观察上表A0~A4这五种基本幅面的尺寸可知，将 大号的图纸沿幅面的长边对折即可得到小一号幅 面的图纸，其对折方式如右图。 焦作工贸职业学院
互联网+立体化教材配套资料 1.图纸幅面 一、图纸幅面及格式（GB/T 14689―2008） 制图相关国家标准的基本规定 幅面代号 B×L a c e A0 841×1189 25 10 20 A1 594×841 A2 420×594 A3 297×420 10 5 A4 210×297 图纸幅面及尺寸 观察上表A0～A4这五种基本幅面的尺寸可知，将 大号的图纸沿幅面的长边对折即可得到小一号幅 面的图纸，其对折方式如右图。 加长幅面和基本图幅间的关系 焦作工贸职业学院
制图相关国家标准的基本规定 2523—一 A0x3 2102 A2×5 1892 A4X9 1682 4Xx4 一A0X 1471 A4x司 1261 A4×6A2×3 1051 A4×5 841 A4×4 A1 AO A1X3厂A1×4 630 A4×3 420 A3 A2A3×3A3×4A3×5A3X6A3×7 210 A4 0 297 59489111891486178320802378 必要时也允许选用加长幅面的图纸，加长幅面时，基本幅面的长边尺 寸保持不变，短边尺寸乘以整数倍即可。 焦作工贸职业学院
互联网+立体化教材配套资料 必要时也允许选用加长幅面的图纸，加长幅面时，基本幅面的长边尺 寸保持不变，短边尺寸乘以整数倍即可。 制图相关国家标准的基本规定 焦作工贸职业学院
制图相关国家标准的基本规定 2.图框格式 在图纸上必须用粗实线画出图框，其格式分为不留装订边和留装订边两种 图幅边框 e e e e 图框线 标愿栏 标题栏 B a)A3、A2、A1、A0图纸 b)A4图纸 不留装订边的图框格式 焦作工贸职业学院
互联网+立体化教材配套资料 制图相关国家标准的基本规定 2.图框格式 在图纸上必须用粗实线画出图框，其格式分为不留装订边和留装订边两种。 不留装订边的图框格式 焦作工贸职业学院
