导航 四、电磁驱动 1.概念：磁场相对导体转动时，导体中产生 ,感 应电流使导体受到安培力的作用，安培力使导体运动起来的 现象。 2.应用交流 电动机
导航 四、电磁驱动 1.概念:磁场相对导体转动时,导体中产生 感应电流 ,感 应电流使导体受到安培力的作用,安培力使导体运动起来的 现象。 2.应用:交流 感应 电动机

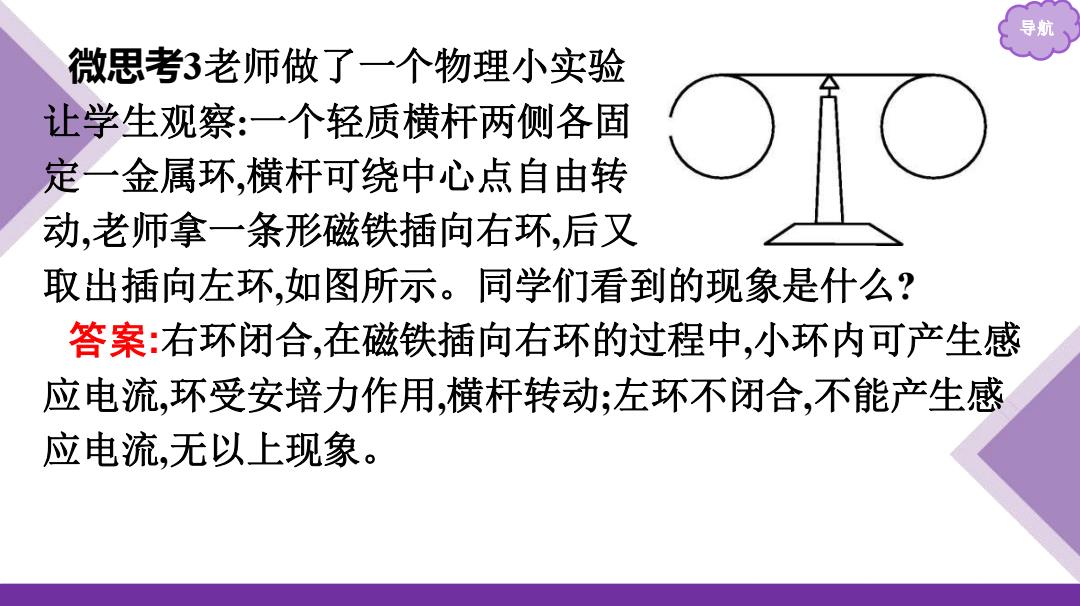

导航 微思考3老师做了一个物理小实验 让学生观察：一个轻质横杆两侧各固 定一金属环，横杆可绕中心点自由转 动，老师拿一条形磁铁插向右环，后又 取出插向左环，如图所示。同学们看到的现象是什么？ 答案：右环闭合，在磁铁插向右环的过程中，小环内可产生感 应电流，环受安培力作用，横杆转动；左环不闭合，不能产生感 应电流，无以上现象
导航 微思考3老师做了一个物理小实验 让学生观察:一个轻质横杆两侧各固 定一金属环,横杆可绕中心点自由转 动,老师拿一条形磁铁插向右环,后又 取出插向左环,如图所示。同学们看到的现象是什么? 答案:右环闭合,在磁铁插向右环的过程中,小环内可产生感 应电流,环受安培力作用,横杆转动;左环不闭合,不能产生感 应电流,无以上现象

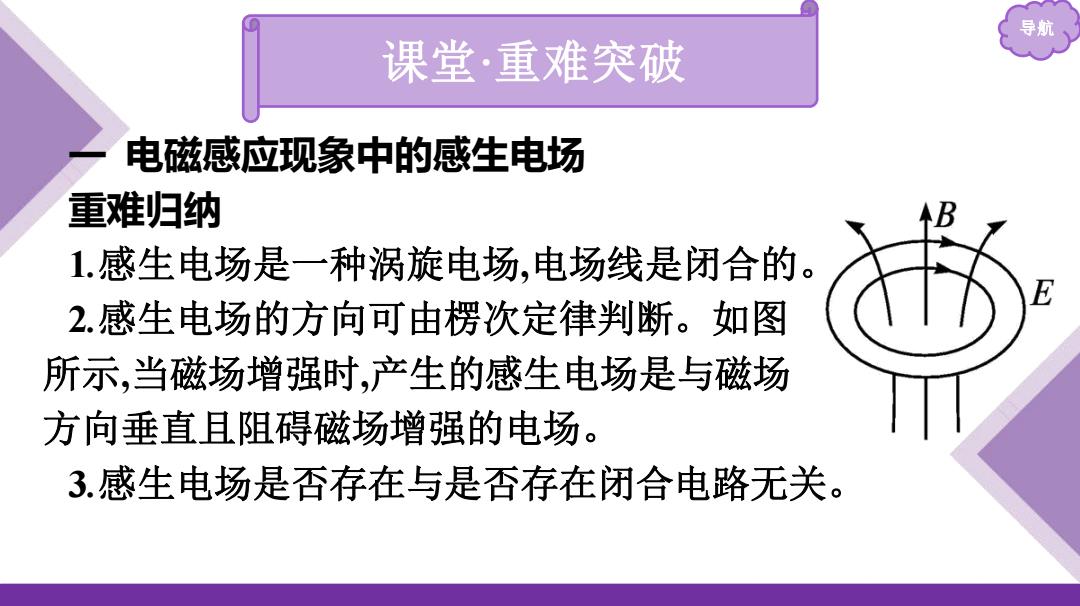

导期 课堂·重难突破 电磁感应现象中的感生电场 重难归纳 1.感生电场是一种涡旋电场，电场线是闭合的。 2.感生电场的方向可由楞次定律判断。如图 所示，当磁场增强时，产生的感生电场是与磁场 方向垂直且阻碍磁场增强的电场。 3.感生电场是否存在与是否存在闭合电路无关
导航 一 电磁感应现象中的感生电场 重难归纳 1.感生电场是一种涡旋电场,电场线是闭合的。 2.感生电场的方向可由楞次定律判断。如图 所示,当磁场增强时,产生的感生电场是与磁场 方向垂直且阻碍磁场增强的电场。 3.感生电场是否存在与是否存在闭合电路无关。 课堂·重难突破
导航 4.电路中电源电动势是非静电力对自由电荷的作用。在电 池中，这种力表现为化学作用。 5.感生电场对电荷产生的力，相当于电源内部所谓的非静电 力。感生电动势在电路中的作用就是电源
导航 4.电路中电源电动势是非静电力对自由电荷的作用。在电 池中,这种力表现为化学作用。 5.感生电场对电荷产生的力,相当于电源内部所谓的非静电 力。感生电动势在电路中的作用就是电源

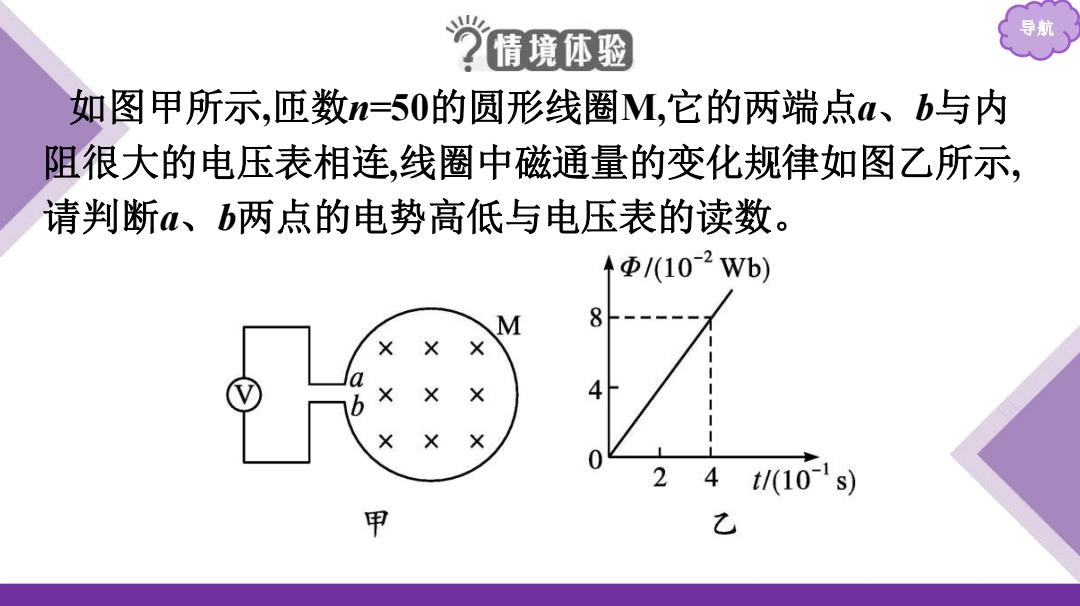

?情境体验 导航 如图甲所示，匝数=50的圆形线圈M,它的两端点a、b与内 阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示， 请判断α、b两点的电势高低与电压表的读数。 Φ/(10-2Wb) M 8 4 2 4 t/(10-s) 甲 乙
导航 如图甲所示,匝数n=50的圆形线圈M,它的两端点a、b与内 阻很大的电压表相连,线圈中磁通量的变化规律如图乙所示, 请判断a、b两点的电势高低与电压表的读数
