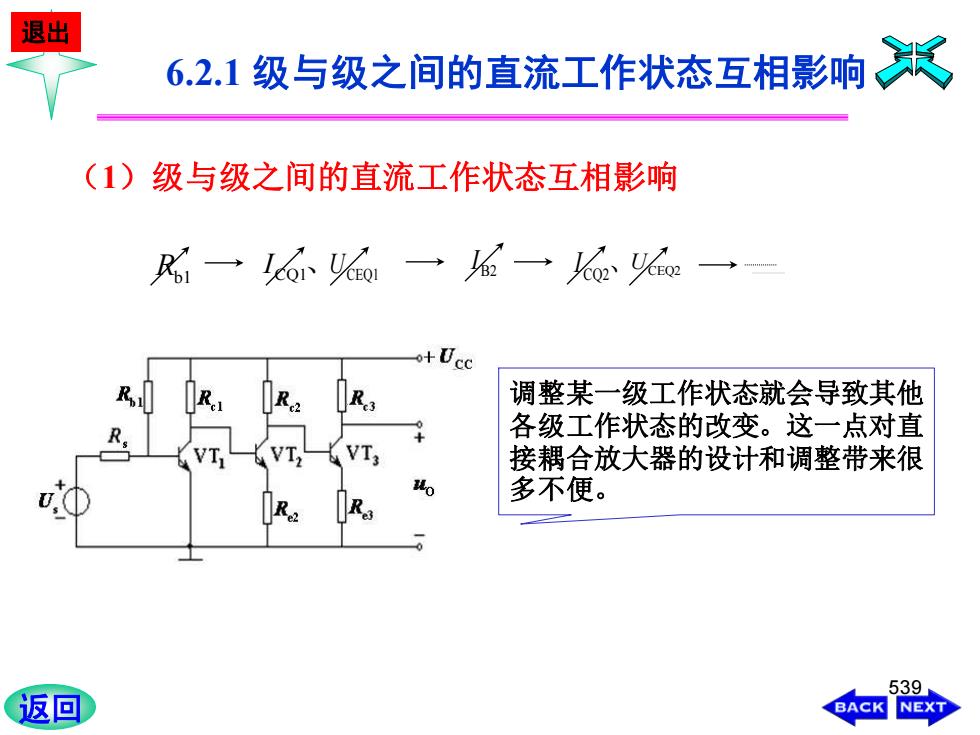

退出 6.2.1级与级之间的直流工作状态互相影响 英 (1)级与级之间的直流工作状态互相影响 %一6%一h一d → o+Ucc 调整某一级工作状态就会导致其他 各级工作状态的改变。这一点对直 接耦合放大器的设计和调整带来很 多不便。 539 返回 BACK NEXT
539 （1）级与级之间的直流工作状态互相影响 调整某一级工作状态就会导致其他 各级工作状态的改变。这一点对直 接耦合放大器的设计和调整带来很 多不便。 Rb1 CQ1 I 、UCEQ1 B2 I CQ2 I 、UCEQ2 退出 6.2.1 级与级之间的直流工作状态互相影响 返回

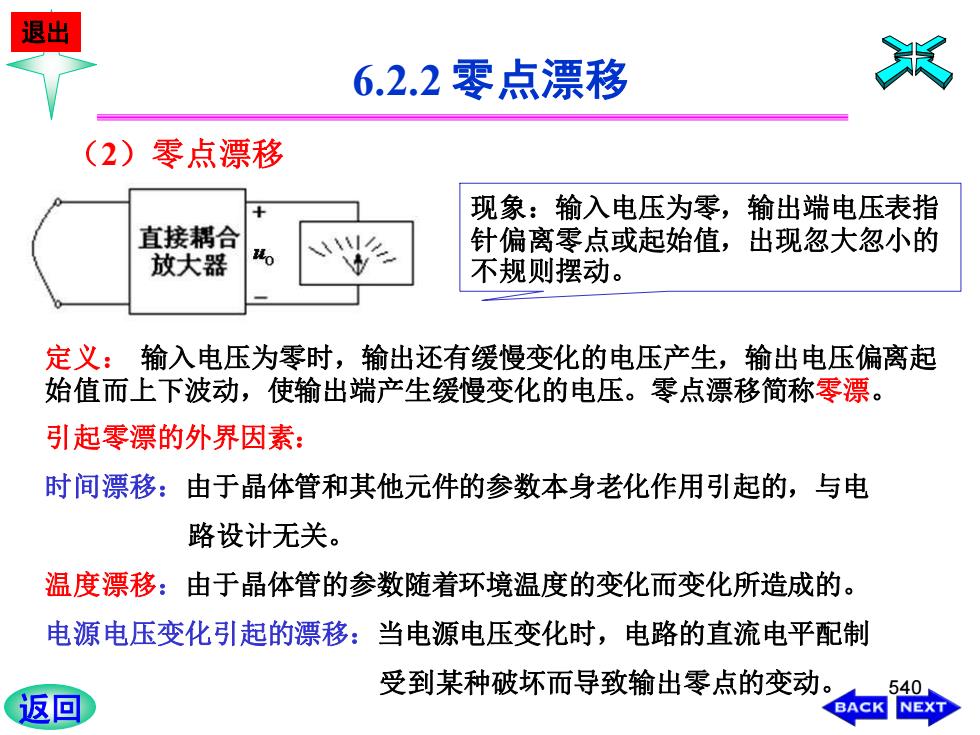

退出 6.2.2零点漂移 泛 (2)零点漂移 现象：输入电压为零，输出端电压表指 直接耦合 针偏离零点或起始值，出现忽大忽小的 放大器 不规则摆动。 定义：输入电压为零时，输出还有缓慢变化的电压产生，输出电压偏离起 始值而上下波动，使输出端产生缓慢变化的电压。零点漂移简称零漂。 引起零漂的外界因素： 时间漂移：由于晶体管和其他元件的参数本身老化作用引起的，与电 路设计无关。 温度漂移：由于晶体管的参数随着环境温度的变化而变化所造成的。 电源电压变化引起的漂移：当电源电压变化时，电路的直流电平配制 受到某种破坏而导致输出零点的变动。 540 返回 BACK NEXT
540 现象：输入电压为零，输出端电压表指 针偏离零点或起始值，出现忽大忽小的 不规则摆动。 （2）零点漂移 定义： 输入电压为零时，输出还有缓慢变化的电压产生，输出电压偏离起 始值而上下波动，使输出端产生缓慢变化的电压。零点漂移简称零漂。 引起零漂的外界因素： 时间漂移：由于晶体管和其他元件的参数本身老化作用引起的，与电 路设计无关。 温度漂移：由于晶体管的参数随着环境温度的变化而变化所造成的。 电源电压变化引起的漂移：当电源电压变化时，电路的直流电平配制 受到某种破坏而导致输出零点的变动。 退出 6.2.2 零点漂移 返回

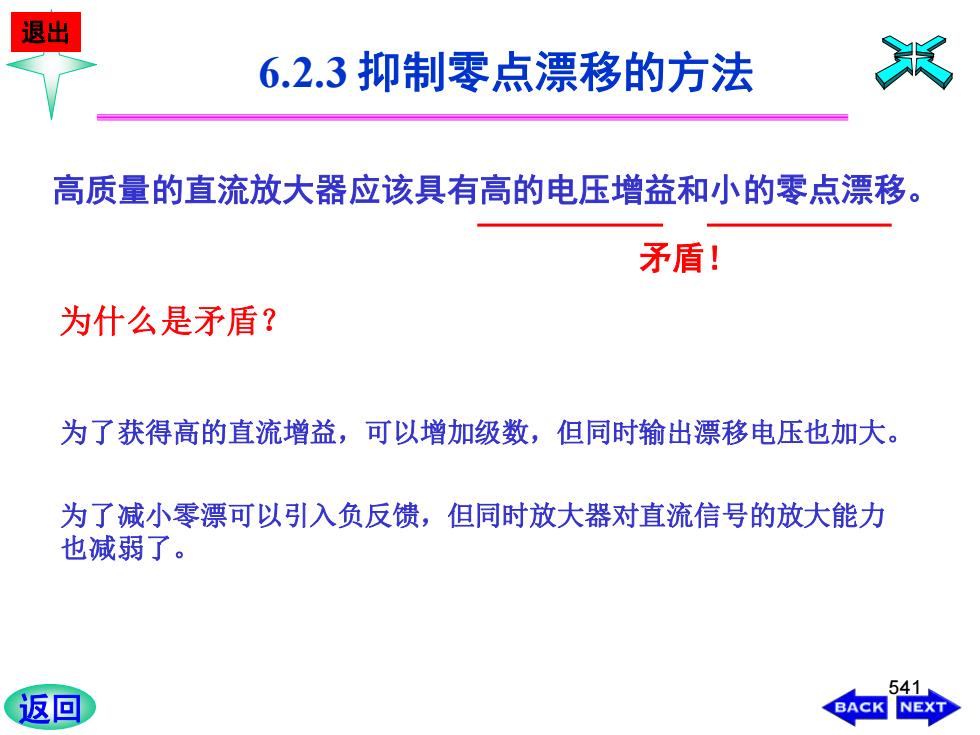

退出 6.2.3抑制零点漂移的方法 高质量的直流放大器应该具有高的电压增益和小的零点漂移。 矛盾！ 为什么是矛盾？ 为了获得高的直流增益，可以增加级数，但同时输出漂移电压也加大。 为了减小零漂可以引入负反馈，但同时放大器对直流信号的放大能力 也减弱了。 541 返回 BACK NEXT
541 为什么是矛盾？ 为了获得高的直流增益，可以增加级数，但同时输出漂移电压也加大。 为了减小零漂可以引入负反馈，但同时放大器对直流信号的放大能力 也减弱了。 高质量的直流放大器应该具有高的电压增益和小的零点漂移。 矛盾！ 退出 6.2.3 抑制零点漂移的方法 返回

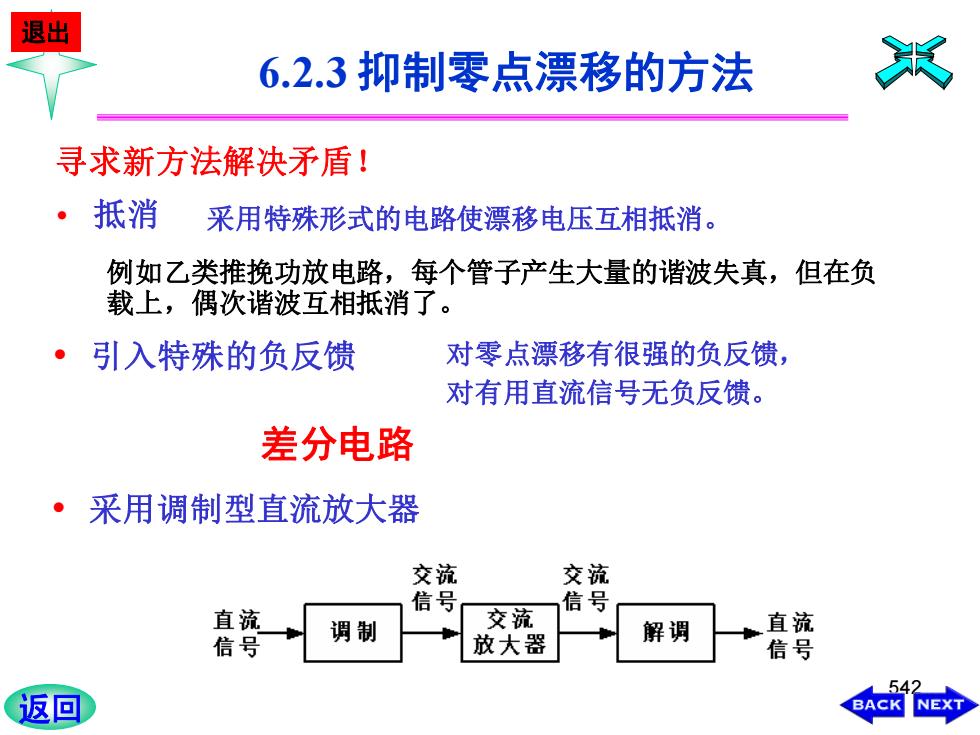

退出 6.2.3抑制零点漂移的方法 汽 寻求新方法解决矛盾！ ·抵消 采用特殊形式的电路使漂移电压互相抵消。 例如乙类推挽功放电路，每个管子产生大量的谐波失真，但在负 载上，偶次谐波互相抵消了。 ·引入特殊的负反馈 对零点漂移有很强的负反馈， 对有用直流信号无负反馈。 差分电路 ·采用调制型直流放大器 交流 交流 直流 信号 信号 调制 交流 信号 放大器 解调 直 号 1542 返回 BACK NEXT
542 寻求新方法解决矛盾！ • 抵消 采用特殊形式的电路使漂移电压互相抵消。 • 引入特殊的负反馈 对零点漂移有很强的负反馈， 对有用直流信号无负反馈。 例如乙类推挽功放电路，每个管子产生大量的谐波失真，但在负 载上，偶次谐波互相抵消了。 退出 差分电路 • 采用调制型直流放大器 6.2.3 抑制零点漂移的方法 返回
退出 6.3差分放大器 6.3.1基本型差分放大器 6.3.2改进电路—双电源长尾式差分放大器 6.3.3减小共模输出电压提高共模抑制比的方法 6.3.4有源负载差分放大器 6.3.5差分放大器大信号输入时的传输特性 6.3.6举例 6.3.7差分放大器的失调和温漂 返回 543 BACK NEXT
543 6.3 差分放大器 6.3.1 基本型差分放大器 6.3.2 改进电路——双电源长尾式差分放大器 退出 6.3.3 减小共模输出电压提高共模抑制比的方法 6.3.4 有源负载差分放大器 6.3.5 差分放大器大信号输入时的传输特性 6.3.6 举例 6.3.7 差分放大器的失调和温漂 返回
