退出 6.1概述 沉 三、集成电路的特点（同分立器件电路相比） 1.集成电路中电阻、电容等无源器件不能象分立 元件电路那样任意选用 集成电路中电阻阻值偏大将占用硅片较大的面积，不利于集成： 集成电路中的电容是利用PN结的结电容或用二氧化硅层作为电介 质做成的，不适宜制造几十皮法以上的电容器，所以集成运放电 路多采用直接耦合的形式。 返回 534 BACK
534 三、集成电路的特点（同分立器件电路相比） 1.集成电路中电阻、电容等无源器件不能象分立 元件电路那样任意选用 集成电路中电阻阻值偏大将占用硅片较大的面积，不利于集成； 集成电路中的电容是利用PN结的结电容或用二氧化硅层作为电介 质做成的，不适宜制造几十皮法以上的电容器，所以集成运放电 路多采用直接耦合的形式。 退出 6.1 概述 返回
退出 6.1概述 这 2.两者的设计思想正好相反 分立元件电路：尽量少用晶体管，以降低成本： 集成电路：则尽量减少电阻、电容等无源器件，用晶体管等 有源器件所取代。 3.同一集成电路中的元件参数一致性和温度均一 性较好，很容易制造对称性较高的电路 返回 535 BACK NEXT
535 2.两者的设计思想正好相反 3.同一集成电路中的元件参数一致性和温度均一 性较 好，很容易制造对称性较高的电路 分立元件电路：尽量少用晶体管，以降低成本； 集成电路：则尽量减少电阻、电容等无源器件，用晶体管等 有源器件所取代。 退出 6.1 概述 返回
退出 6.2直流信号的放大 6.2.1级与级之间的直流工作状态互相影响 6.2.2零点漂移 6.2.3抑制零点漂移的方法 返回 536 BACK NEXT
536 6.2 直流信号的放大 6.2.1 级与级之间的直流工作状态互相影响 6.2.2 零点漂移 返回 退出 6.2.3 抑制零点漂移的方法

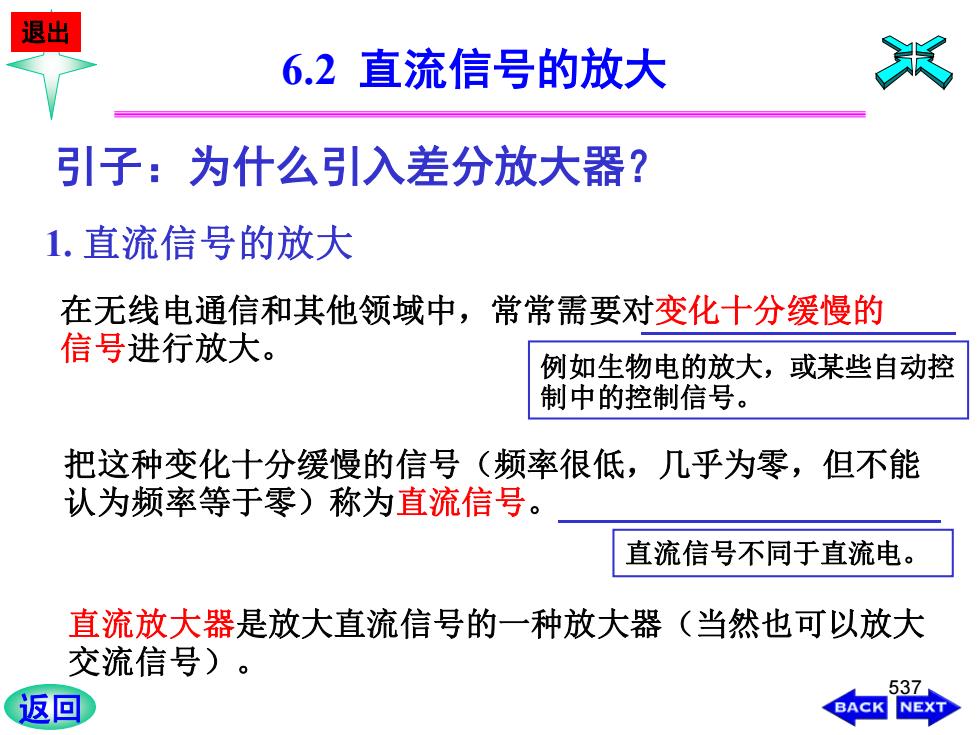

退出 6.2直流信号的放大 引子：为什么引入差分放大器？ 1.直流信号的放大 在无线电通信和其他领域中，常常需要对变化十分缓慢的 信号进行放大。 例如生物电的放大，或某些自动控 制中的控制信号。 把这种变化十分缓慢的信号（频率很低，几乎为零，但不能 认为频率等于零)称为直流信号。 直流信号不同于直流电。 直流放大器是放大直流信号的一种放大器（当然也可以放大 交流信号)。 537. 返回 BACK NEXT
537 6.2 直流信号的放大 引子：为什么引入差分放大器？ 1. 直流信号的放大 在无线电通信和其他领域中，常常需要对变化十分缓慢的 信号进行放大。 例如生物电的放大，或某些自动控 制中的控制信号。 把这种变化十分缓慢的信号（频率很低，几乎为零，但不能 认为频率等于零）称为直流信号。 直流放大器是放大直流信号的一种放大器（当然也可以放大 交流信号）。 直流信号不同于直流电。 退出 返回
退出 6.2.1级与级之间的直流工作状态互相影响 x 2.直流放大器面临的问题 电容耦合放大器无法放大直流信号，耦合电容很难传送缓 变信号。 直流放大器常常采用直接耦合方式。 两个问题： (1)级与级之间的直流工作状态互相影响 (2) 零点漂移 538 返回 BACK NEXT
538 2. 直流放大器面临的问题 电容耦合放大器无法放大直流信号，耦合电容很难传送缓 变信号。 直流放大器常常采用直接耦合方式。 两个问题： （1）级与级之间的直流工作状态互相影响 （2）零点漂移 退出 6.2.1 级与级之间的直流工作状态互相影响 返回
