2立式使用的图纸，应按图32.13、图32.14的形式进行布置。 对中标志 图找 后而线 标题栏 对中标志 对中标过 装订边 对中标 42 图3.2.1-1A0A3横式幅面（一） 对中标志 会签栏 对中标 对中标 装订边 对中标志 标题 图3.2.1-2A0一3横式幅面（二）
5 2 立式使用的图纸，应按图 3.2.1-3、图 3.2.1-4 的形式进行布置。 对中标志 会签栏 装订边 对中标志 对中标志 标题栏 幅面线 图框线 对中标志 图 3.2.1-1 A0～A3 横式幅面(一) 对中标志 会签栏 装订边 对中标志 对中标志 幅面线 图框线 对中标志 标题栏 图 3.2.1-2 A0～A3 横式幅面(二)
装边 阁批发 对中际 对中忘 对中标范 标 图3.2.1-3A0~4立式幅面（一） 6

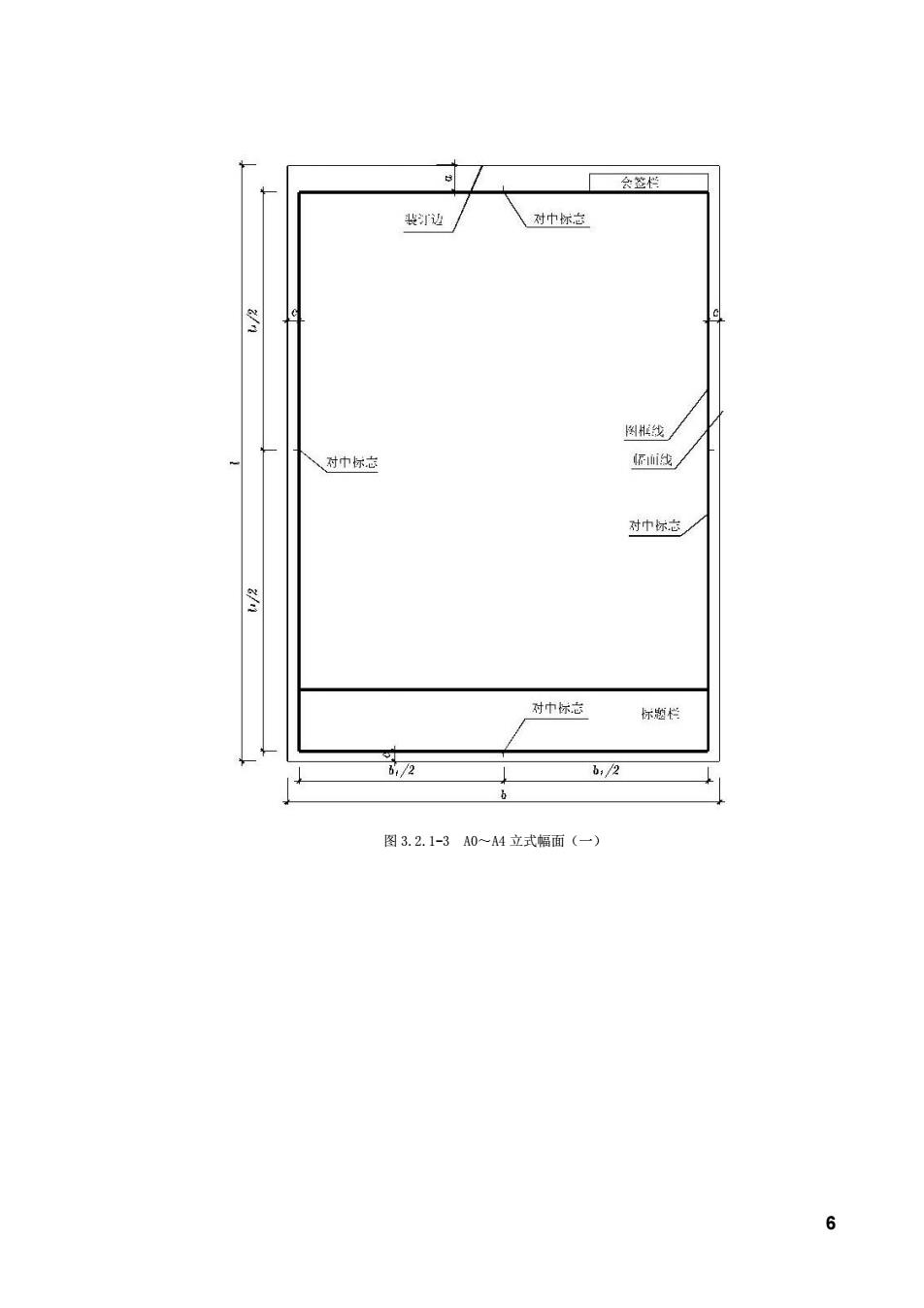

6 图 3.2.1-3 A0～A4 立式幅面（一）
装边/ 入对中你忘 标也 图糕线 人对中 对巾标忘 对巾怀态 2 图3.2.1-4A04立式幅面（二）

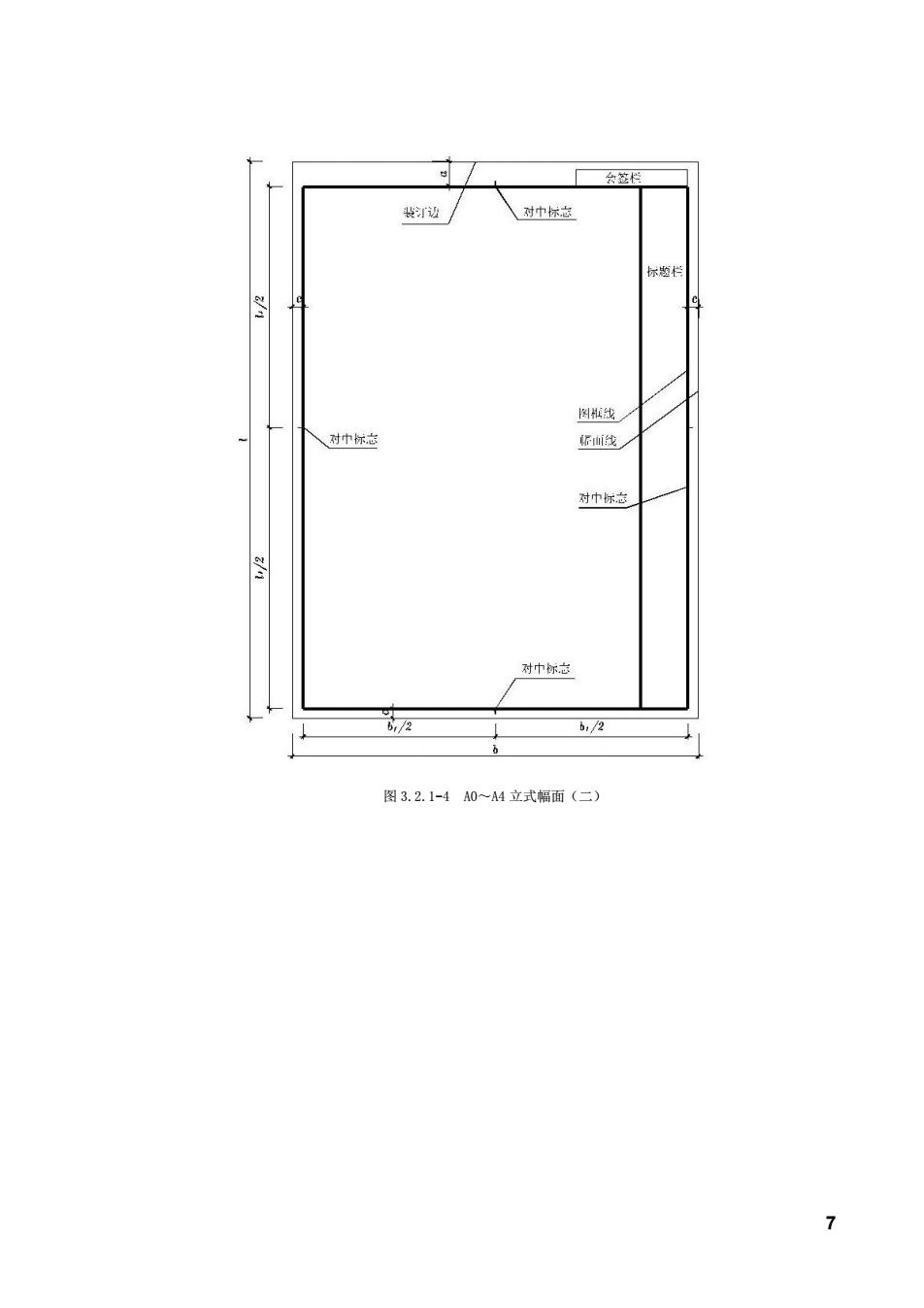

7 图 3.2.1-4 A0～A4 立式幅面（二）
3.2.1标题栏应按图322-1，图3.22-2所示，根据工程的需要选择确定其尺寸、格式及分区。 签字栏应包括实名列和签名列，并应符合下列规定： 00 图3.2.2-1标题栏（一） 修或记或 软称 阁号区 图3.2.2-2标题栏（二） 1涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应 加“中华人民共和国”字样。 2.在计算机制图文件中当使用电子签名与认证时，应符合国家有关电子签名法的规定。 3.3图纸编排顺序 33.1工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖 通空调图、电气图等。 3.32各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。 6

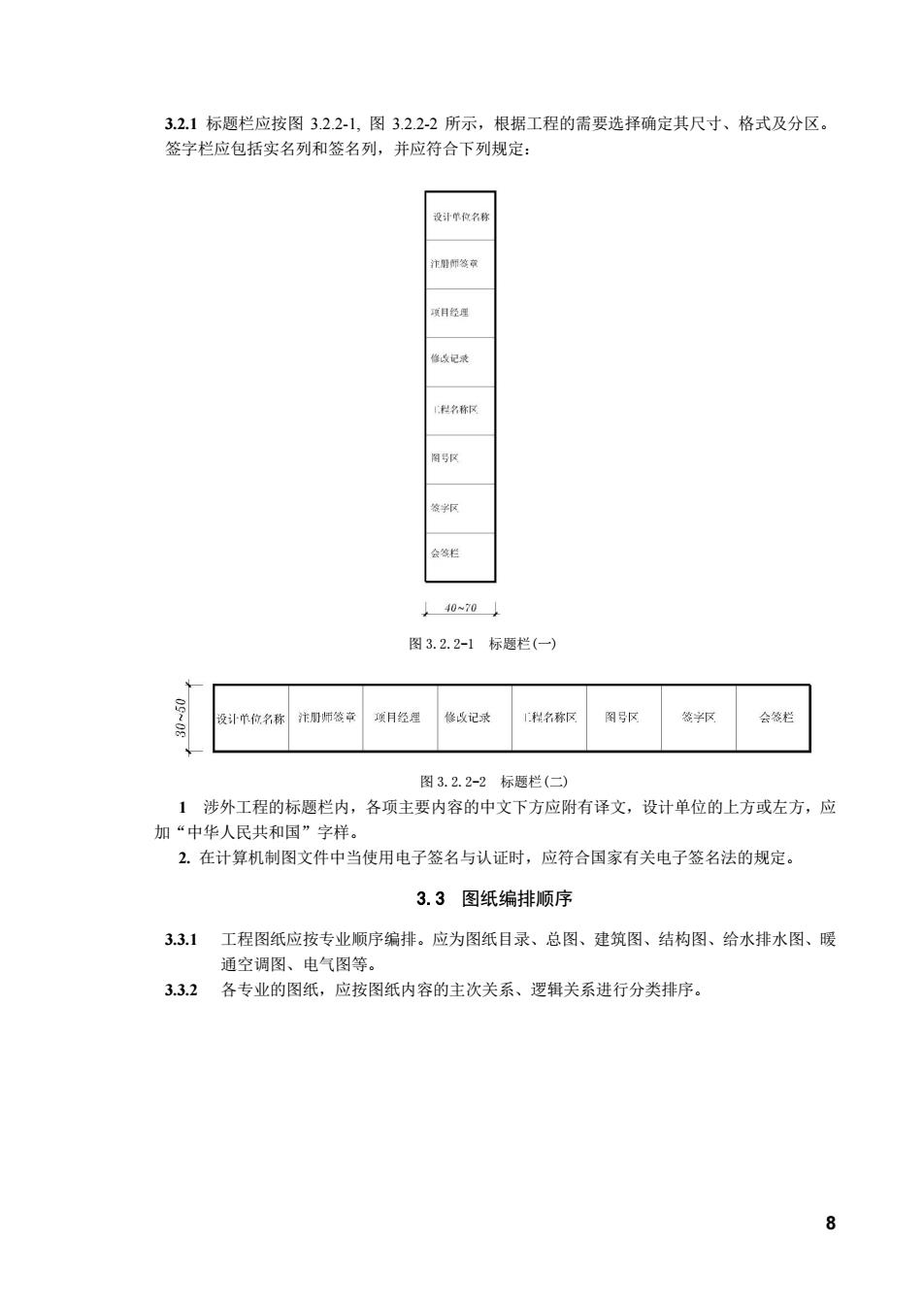

8 3.2.1 标题栏应按图 3.2.2-1, 图 3.2.2-2 所示，根据工程的需要选择确定其尺寸、格式及分区。 签字栏应包括实名列和签名列，并应符合下列规定： 图 3.2.2-2 标题栏(二) 1 涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应 加“中华人民共和国”字样。 2. 在计算机制图文件中当使用电子签名与认证时，应符合国家有关电子签名法的规定。 3.3 图纸编排顺序 3.3.1 工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖 通空调图、电气图等。 3.3.2 各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。 图 3.2.2-1 标题栏(一)
4图线 4.0.1图线的宽度b,宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取， 图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b 再选用表4.0.1中相应的线宽组。 表4.0.1线宽组(（m) 线宽比 线宽组 b 1.4 1.0 0.7 0.5 0.7b 10 0.7 0.5 0.35 0.5b 0.5 0.35 1025 0256 035 0.25 0.18 0.13 注：1需要缩微的图纸，不宜采用0.18及更细的线觉 2同一张图纸内，各不同线宽中的细线，可统一采用牧细的线宽组的细线。 4.0.2 工程建设制图应选用表4.0.2所示的图线 表4.0.2图战 名称 线型 线宽 一般用涂 实线 粗 b 主要可见轮线 0.7元 可见轮廓线 0.5b 可见轮廓线、尺寸线、变更云线 0.25b 图例填充线、家具线 见各有关专业制图标准 中租 0.7b 、可见轮线 0.5b 不可见轮廓线、图例线 0.25b 图例填充线、家具线 单点长 b 见各有关专业制图标准 画线 0.5h 见各有关专业制图标准 0.25 中心线、对称线、轴线等 双点长 b 见各有关专业制图标准 画线 0.5b 见各有关专业制图标准 0.25b 假想轮线、成型前原始轮魄线 折新线 0.25h 斯开界鲤 泼浪线 细 0.25b 断开界线 4.03同一张图纸内，相同比例的冬图样。应洗用相同的线宽组 40.4 图纸的图框和标题栏线，可采用表40.4的线宽。 表4.0.4图框线、标题栏线的宽度() 幅而代号 图框线 标要栏外框线 标栏分格线 A0、A1 0.5b 0.25b A2、A3、A4 0.7b 0.35b 9

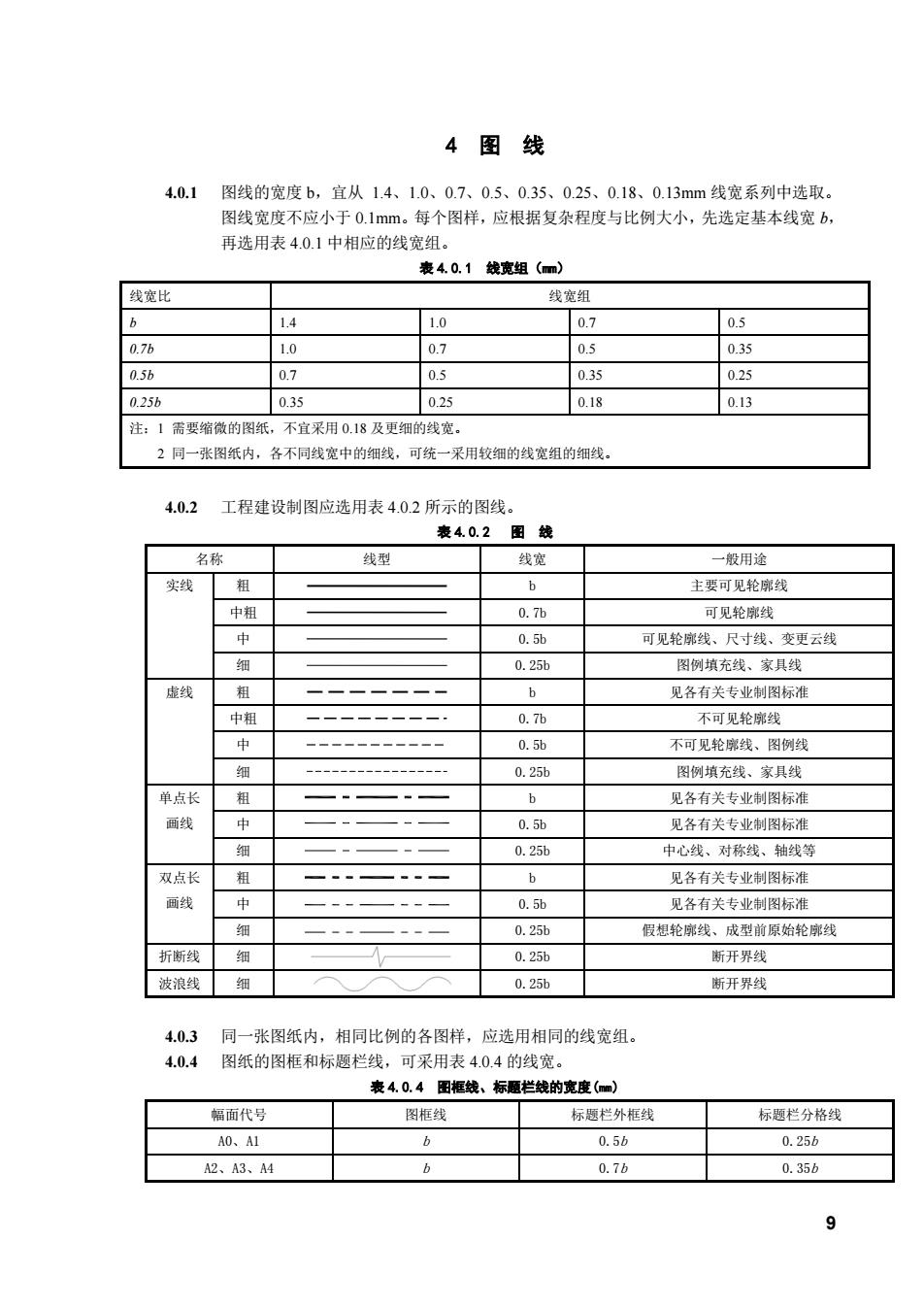

9 4 图 线 4.0.1 图线的宽度 b，宜从 1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm 线宽系列中选取。 图线宽度不应小于 0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽 b， 再选用表 4.0.1 中相应的线宽组。 表 4.0.1 线宽组（mm） 线宽比 线宽组 b 1.4 1.0 0.7 0.5 0.7b 1.0 0.7 0.5 0.35 0.5b 0.7 0.5 0.35 0.25 0.25b 0.35 0.25 0.18 0.13 注：1 需要缩微的图纸，不宜采用 0.18 及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。 4.0.2 工程建设制图应选用表 4.0.2 所示的图线。 表 4.0.2 图 线 名称 线型 线宽 一般用途 实线 粗 b 主要可见轮廓线 中粗 0.7b 可见轮廓线 中 0.5b 可见轮廓线、尺寸线、变更云线 细 0.25b 图例填充线、家具线 虚线 粗 b 见各有关专业制图标准 中粗 0.7b 不可见轮廓线 中 0.5b 不可见轮廓线、图例线 细 0.25b 图例填充线、家具线 单点长 画线 粗 b 见各有关专业制图标准 中 0.5b 见各有关专业制图标准 细 0.25b 中心线、对称线、轴线等 双点长 画线 粗 b 见各有关专业制图标准 中 0.5b 见各有关专业制图标准 细 0.25b 假想轮廓线、成型前原始轮廓线 折断线 细 0.25b 断开界线 波浪线 细 0.25b 断开界线 4.0.3 同一张图纸内，相同比例的各图样，应选用相同的线宽组。 4.0.4 图纸的图框和标题栏线，可采用表 4.0.4 的线宽。 表 4.0.4 图框线、标题栏线的宽度(㎜) 幅面代号 图框线 标题栏外框线 标题栏分格线 A0、A1 b 0.5b 0.25b A2、A3、A4 b 0.7b 0.35b
