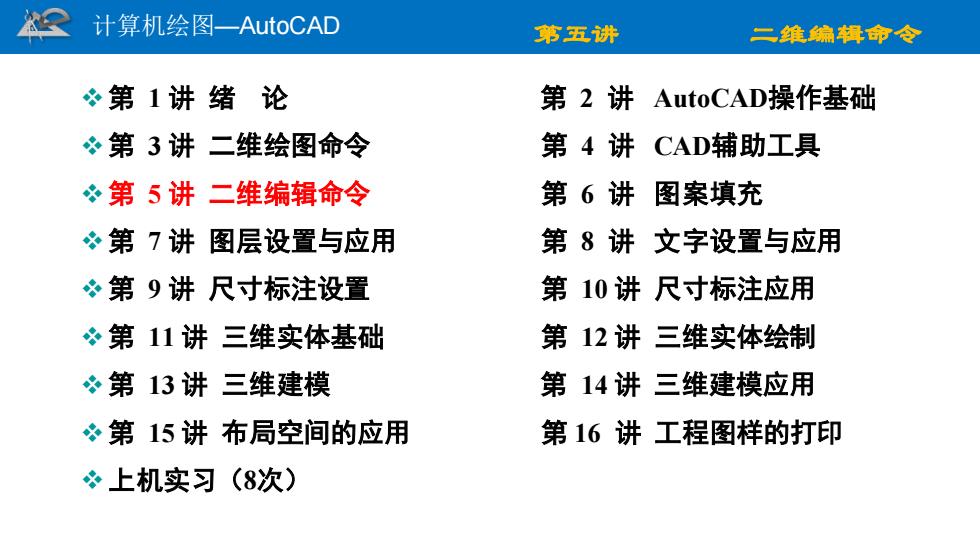

计算机绘图—AutoCAD 第五讲 二维编辑命令 ❖第 1 讲 绪 论 第 2 讲 AutoCAD操作基础 ❖第 3 讲 二维绘图命令 第 4 讲 CAD辅助工具 ❖第 5 讲 二维编辑命令 第 6 讲 图案填充 ❖第 7 讲 图层设置与应用 第 8 讲 文字设置与应用 ❖第 9 讲 尺寸标注设置 第 10 讲 尺寸标注应用 ❖第 11 讲 三维实体基础 第 12 讲 三维实体绘制 ❖第 13 讲 三维建模 第 14 讲 三维建模应用 ❖第 15 讲 布局空间的应用 第 16 讲 工程图样的打印 ❖上机实习（8次）
☒ 计算机绘图一AutoCAD 第五讲 二维编辑命令 ●5.1移动对象 ●5.10缩放对象 ●5.2 旋转对象 ●5.11阵列对象 ●5.3 修剪、延伸对象 ●5.12偏移对象 ●5.4 删除对象 ●5.13对齐对象 ●5.5复制对象 ●5.14打断对象 ●5.6 镜像对象 ●5.15合并对象 ●5.7 圆角对象 ●5.16拉长对象 ●5.8 分解对象 ●5.17反转对象 ●5.9 拉伸对象
计算机绘图—AutoCAD 第五讲 二维编辑命令 ⚫ 5.1 移动对象 ⚫ 5.2 旋转对象 ⚫ 5.3 修剪、延伸对象 ⚫ 5.4 删除对象 ⚫ 5.5 复制对象 ⚫ 5.6 镜像对象 ⚫ 5.7 圆角对象 ⚫ 5.8 分解对象 ⚫ 5.9 拉伸对象 ⚫ 5.10 缩放对象 ⚫ 5.11 阵列对象 ⚫ 5.12 偏移对象 ⚫ 5.13 对齐对象 ⚫ 5.14 打断对象 ⚫ 5.15 合并对象 ⚫ 5.16 拉长对象 ⚫ 5.17 反转对象
计算机绘图一AutoCAD 第五讲 二维编辑命令 5.1移动对象 访问方法： 要持州尚 号特性5W雨 里酸为A 专0 ◆功能区：默认选项卡/修改面板/移动按钮； 每时自 较饰司蓝数出年到·A ◆菜单：修改下拉菜单/移动选项； 5 公5野步 ■■一二5.4号 ◆命令行：MOVE。 ··MOVE选择对象： 选择完对象后回车 ··MOVE指定基点或[位移(D)]<位移>： 输入点确定基点或鼠标制定基点 ··MOVE指定第二个点或<使用第一个点作为位移>： 指定第二个点确定位移后的位置 ·绘图命令一般先执行命令，再绘制对象 ·编辑命令一般先选择对象，再执行命令 ·注意移动和平移的区别
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.1 移动对象 访问方法： ◆ 功能区：默认选项卡/修改面板/移动按钮； ◆ 菜单：修改下拉菜单/移动选项； ◆ 命令行：MOVE。 • 绘图命令一般先执行命令，再绘制对象 • 编辑命令一般先选择对象，再执行命令 • 注意移动和平移的区别 选择完对象后回车 输入点确定基点或鼠标制定基点 指定第二个点确定位移后的位置
☒ 计算机绘图一AutoCAD 第五讲 二维编辑命令 5.2旋转对象 访问方法： ◆功能区：默认选项卡/修改面板/旋转按钮； ◆菜单：修改下拉菜单/旋转选项； ◆命令行：ROTATE。 对象绕指定基点（旋转中心)旋转， 旋转时基点不动。 旋转后 旋转前 旋转一复制 UCs当前的正角方向： ANGDIR:=逆时针ANGBASE=g 找到1个 C~ROTATE指定基点：
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.2 旋转对象 对象绕指定基点（旋转中心）旋转， 旋转时基点不动。 旋转-复制 访问方法： ◆功能区：默认选项卡/修改面板/旋转按钮； ◆ 菜单：修改下拉菜单/旋转选项； ◆ 命令行： ROTATE 。 旋转后 旋转前
