第十章对象尺寸标注
第十章 对象尺寸标注

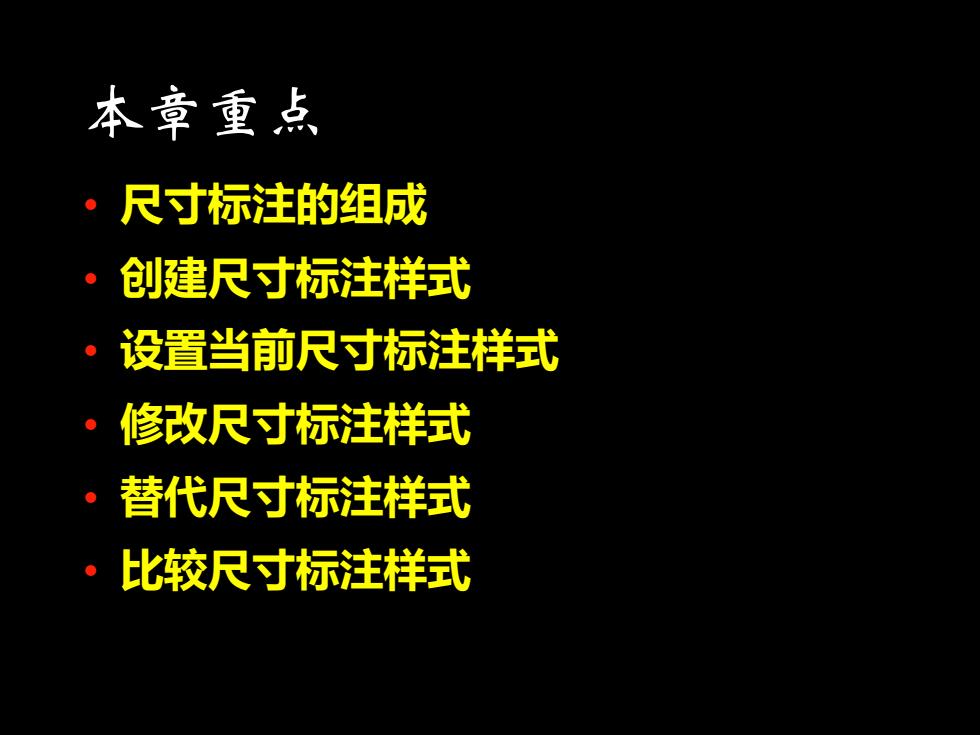

本章重点 尺寸标注的组成 ·创建尺寸标注样式 ·设置当前尺寸标注样式 。 修改尺寸标注样式 ·} 替代尺寸标注样式 比较尺寸标注样式
本章重点 • 尺寸标注的组成 • 创建尺寸标注样式 • 设置当前尺寸标注样式 • 修改尺寸标注样式 • 替代尺寸标注样式 • 比较尺寸标注样式
3000 尺寸标注的组成 尺寸标注一般由 标注文字、尺寸线、 尺寸界线和尺寸箭 .00mi 头等几个部分组成， 如图9-1所示。其 中各部分作用如下： 4200 图9-1
尺寸标注的组成 尺寸标注一般由 标注文字、尺寸线、 尺寸界线和尺寸箭 头等几个部分组成， 如图9－1所示。其 中各部分作用如下： 图9－1

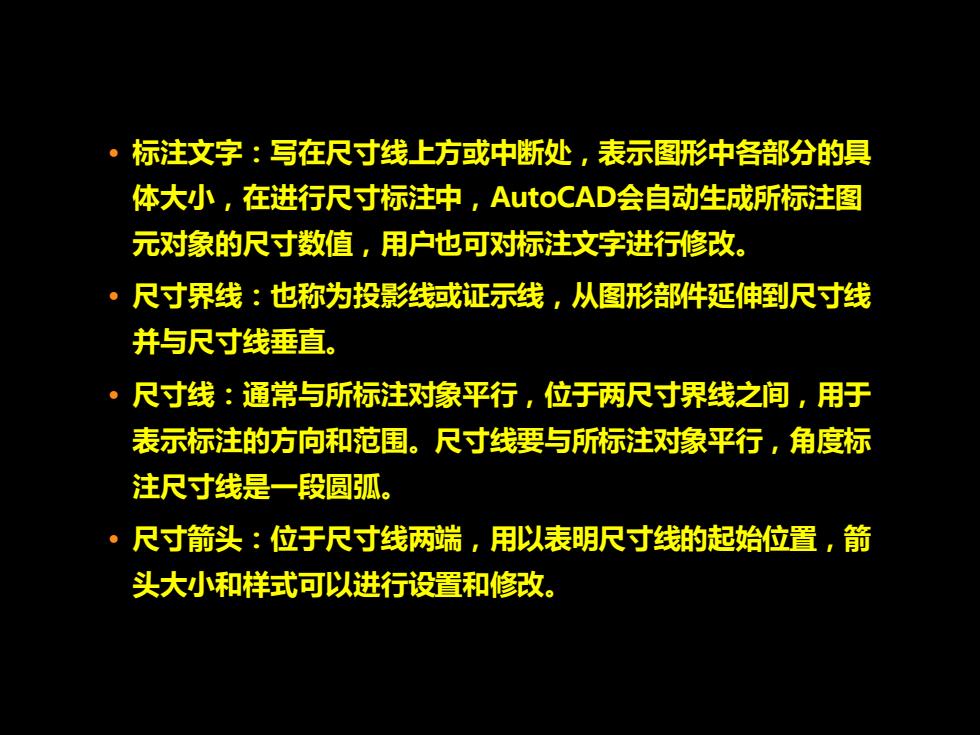

·标注文字：写在尺寸线上方或中断处，表示图形中各部分的具 体大小，在进行尺寸标注中，AutoCAD会自动生成所标注图 元对像的尺寸数值，用户也可对标注文字进行修改。 ·尺寸界线：也称为投影线或证示线，从图形部件延伸到尺寸线 并与尺寸线垂直。 ·尺寸线：通常与所标注对像平行，位于两尺寸界线之间，用于 表示标注的方向和范围。尺寸线要与所标注对像平行，角度标 注尺寸线是一段圆弧。 ·尺寸箭头：位于尺寸线两端，用以表明尺寸线的起始位置，箭 头大小和样式可以进行设置和修改
• 标注文字：写在尺寸线上方或中断处，表示图形中各部分的具 体大小，在进行尺寸标注中，AutoCAD会自动生成所标注图 元对象的尺寸数值，用户也可对标注文字进行修改。 • 尺寸界线：也称为投影线或证示线，从图形部件延伸到尺寸线 并与尺寸线垂直。 • 尺寸线：通常与所标注对象平行，位于两尺寸界线之间，用于 表示标注的方向和范围。尺寸线要与所标注对象平行，角度标 注尺寸线是一段圆弧。 • 尺寸箭头：位于尺寸线两端，用以表明尺寸线的起始位置，箭 头大小和样式可以进行设置和修改

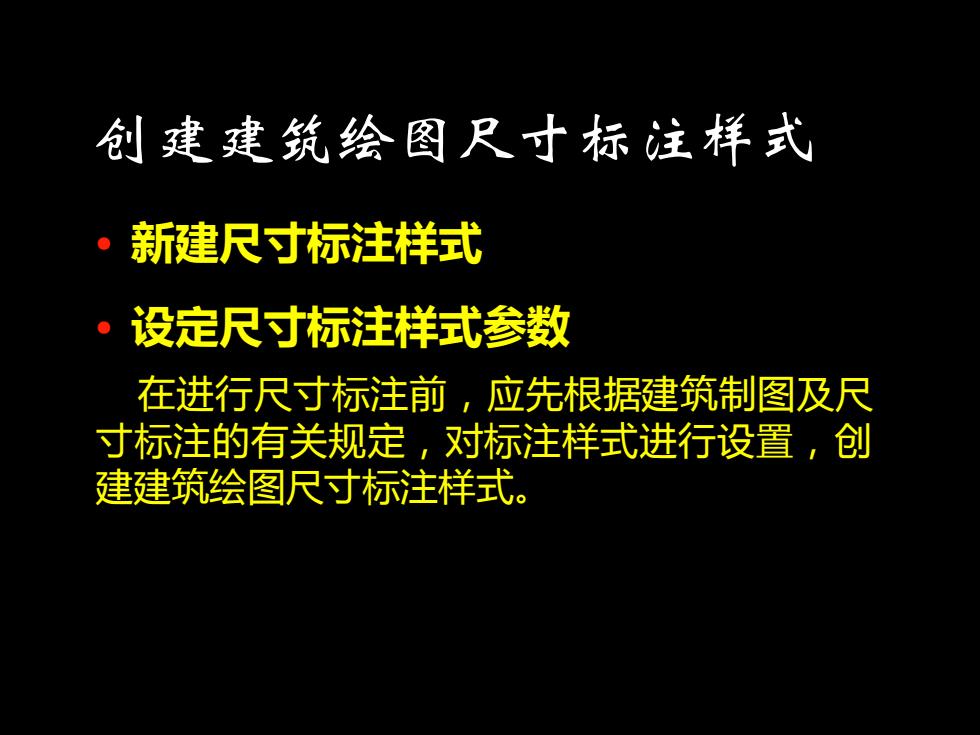

创建建筑绘图尺寸标注样式 新建尺寸标注样式 设定尺寸标注样式参数 在进行尺寸标注前，应先根据建筑制图及尺 寸标注的有关规定，对标注样式进行设置，创 建建筑绘图尺寸标注样式
创建建筑绘图尺寸标注样式 • 新建尺寸标注样式 • 设定尺寸标注样式参数 在进行尺寸标注前，应先根据建筑制图及尺 寸标注的有关规定，对标注样式进行设置，创 建建筑绘图尺寸标注样式
