计算机绘图 图层设置与应用 水利与建筑工程学院 工程图学课程组
计算机绘图—AutoCAD 第七讲 图层设置与应用
2计算机绘图一AutoCAD 第七讲 图层设置与应用 冬第1讲绪论 第2讲AutoCAD操作基础 冬第3讲二维绘图命令 第4讲CAD辅助工具 第5讲二维编辑命令 第6讲图案填充 冬第7讲图层设置与应用 第8讲文字、表格、块 ”第9讲尺寸标注设置 第10讲尺寸标注应用 冬第11讲三维实体基础 第12讲三维实体绘制 第13讲三维建模 第14讲三维建模应用 第15讲布局空间的应用 第16讲工程图样的打印 冬上机实习(8次)
计算机绘图—AutoCAD 第七讲 图层设置与应用 ❖第 1 讲 绪 论 第 2 讲 AutoCAD操作基础 ❖第 3 讲 二维绘图命令 第 4 讲 CAD辅助工具 ❖第 5 讲 二维编辑命令 第 6 讲 图案填充 ❖第 7 讲 图层设置与应用 第 8 讲 文字、表格、块 ❖第 9 讲 尺寸标注设置 第 10 讲 尺寸标注应用 ❖第 11 讲 三维实体基础 第 12 讲 三维实体绘制 ❖第 13 讲 三维建模 第 14 讲 三维建模应用 ❖第 15 讲 布局空间的应用 第 16 讲 工程图样的打印 ❖上机实习（8次）
空计算机绘图一AutoCAD 第七讲 图暴设量与应用 ·7.1图层简介 ·7.2图层特性管理器 ·7.3图层工具 ·7.4图层设置举例 ·7.5图层状态管理器 ·7.6对象特性
计算机绘图—AutoCAD 第七讲 图层设置与应用 • 7.1 图层简介 • 7.2 图层特性管理器 • 7.3 图层工具 • 7.4 图层设置举例 • 7.5 图层状态管理器 • 7.6 对象特性

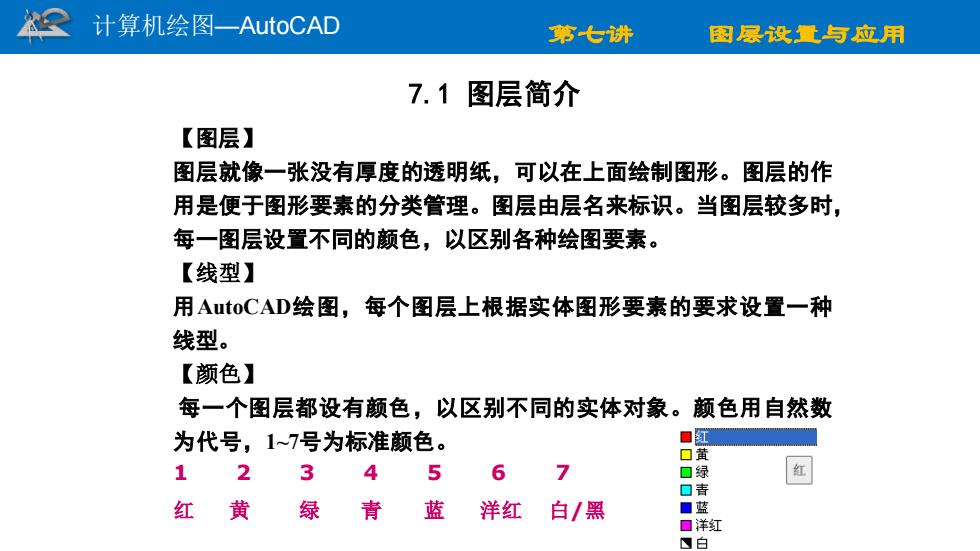

2 计算机绘图一AutoCAD 第七讲 图层设量与应用 7.1图层简介 【图层】 图层就像一张没有厚度的透明纸，可以在上面绘制图形。图层的作 用是便于图形要素的分类管理。图层由层名来标识。当图层较多时， 每一图层设置不同的颜色，以区别各种绘图要素。 【线型】 用AutoCAD绘图，每个图层上根据实体图形要素的要求设置一种 线型。 【颜色】 每一个图层都设有颜色，以区别不同的实体对象。颜色用自然数 为代号，1~7号为标准颜色。 口红 口黄 12 34 5 6 7 ☐绿 口青 红黄绿青 蓝 洋红 白/黑 ■蓝 ■洋红 日白
计算机绘图—AutoCAD 第七讲 图层设置与应用 【图层】 图层就像一张没有厚度的透明纸，可以在上面绘制图形。图层的作 用是便于图形要素的分类管理。图层由层名来标识。当图层较多时， 每一图层设置不同的颜色，以区别各种绘图要素。 【线型】 用AutoCAD绘图，每个图层上根据实体图形要素的要求设置一种 线型。 【颜色】 每一个图层都设有颜色，以区别不同的实体对象。颜色用自然数 为代号，1~7号为标准颜色。 1 2 3 4 5 6 7 红 黄 绿 青 蓝 洋红 白/黑 7.1 图层简介
空 计算机绘图一AutoCAD 第七讲 图屡设量与应用 7.1图层简介 【特性】 1、一个图形所能设置的图层数和每个图层上所能存放的对象数 目均没有限制。 2、每个图层用唯一的名字识别。 3、各图层使用相同的坐标、图形界限、显示缩放倍数。 4、同类图像放在一个图层上。 5、在任何时刻有且只有一个图层被设置为当前图层，并且只能 在当前图层上绘制对象
计算机绘图—AutoCAD 第七讲 图层设置与应用 1、一个图形所能设置的图层数和每个图层上所能存放的对象数 目均没有限制。 2、每个图层用唯一的名字识别。 3、各图层使用相同的坐标、图形界限、显示缩放倍数。 4、同类图像放在一个图层上。 5、在任何时刻有且只有一个图层被设置为当前图层，并且只能 在当前图层上绘制对象。 7.1 图层简介 【特性】
