中华人民共和国国家标准：房屋建筑制图统一标准（GB50001—2010）Unified standard for building drawings

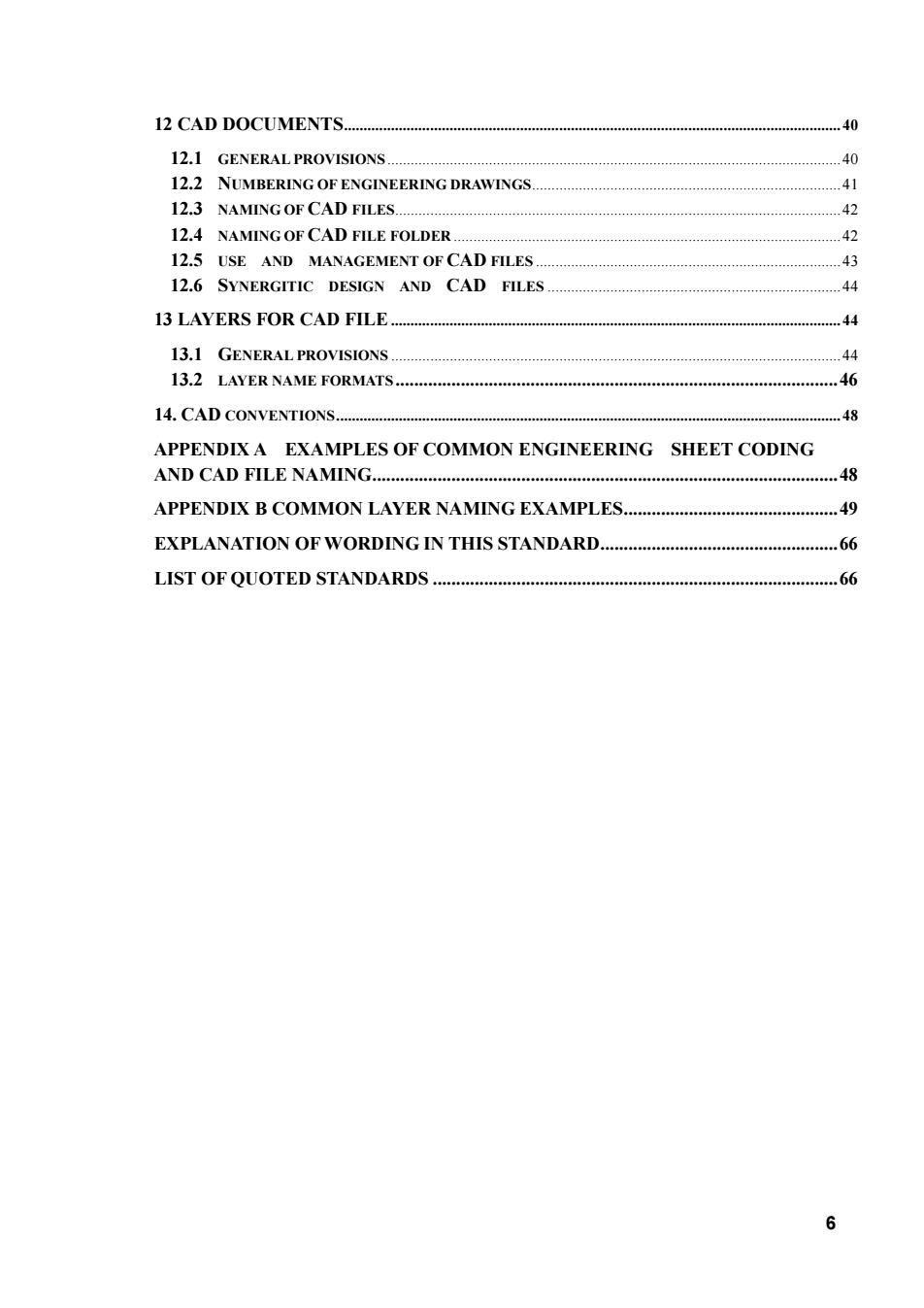

12 CAD DOCUMENTS. .40 12.1 GENERAL PROVISIONS 22 NUMBERING OF ENGINEERING DRAWINGS 12.3 NAMING OF CAD FILES.... .42 12.4 NAMING OF CAD FILE FOLDER.. 4 12.5 USE AND MANAGEMENT OF CAD FILES 12.6 SYNERGITIC DESIGN AND CAD FILES 44 13 LAYERS FOR CAD FILE .44 13.1 GENERAL PROVISIONS .44 132 LAYER NAME FORMATS .46 14.CAD CONVENTIONS 48 APPENDIX A EXAMPLES OF COMMON ENGINEERING SHEET CODING AND CAD FILE NAMING... APPENDIX B COMMON LAYER NAMING EXAMPLES. g EXPLANATION OF WORDING IN THIS STANDARD.......... 66 LIST OF QUOTED STANDARDS...... .66 6

6 12 CAD DOCUMENTS...............................................................................................................................40 12.1 GENERAL PROVISIONS ....................................................................................................................40 12.2 NUMBERING OF ENGINEERING DRAWINGS...............................................................................41 12.3 NAMING OF CAD FILES..................................................................................................................42 12.4 NAMING OF CAD FILE FOLDER ...................................................................................................42 12.5 USE AND MANAGEMENT OF CAD FILES ..............................................................................43 12.6 SYNERGITIC DESIGN AND CAD FILES ...........................................................................44 13 LAYERS FOR CAD FILE...................................................................................................................44 13.1 GENERAL PROVISIONS ...................................................................................................................44 13.2 LAYER NAME FORMATS ...............................................................................................46 14. CAD CONVENTIONS.................................................................................................................................48 APPENDIX A EXAMPLES OF COMMON ENGINEERING SHEET CODING AND CAD FILE NAMING....................................................................................................48 APPENDIX B COMMON LAYER NAMING EXAMPLES..............................................49 EXPLANATION OF WORDING IN THIS STANDARD...................................................66 LIST OF QUOTED STANDARDS .......................................................................................66

3总则 为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、 施工、审查、存档的要求，适应工程建设的需要，制定本标准。 本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各 专业制图。 本标准适用于下列制图方式绘制的图样： 1计算机制图： 2手工制图 本标准适用于各专业下列工程制图： 1新建、改建、扩建工程的各阶段设计图、峻工图： 2原有建筑物、构筑物和总平面的实测图： 通用设计图 ,标准设计图。 房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定

1 3 总 则 为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、 施工、审查、存档的要求，适应工程建设的需要，制定本标准。 本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各 专业制图。 本标准适用于下列制图方式绘制的图样： 1 计算机制图； 2 手工制图。 本标准适用于各专业下列工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 原有建筑物、构筑物和总平面的实测图； 3 通用设计图、标准设计图。 房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定

4术语 2.01图纸幅面drawing format 图纸幅面是指图纸宽度与长度组成的图面。 2.0.2图线 chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不 连续线。 2.0.3字体font 字体是指文字的风格式样，又称书体。 2.0.4比例 scale 比例是指图中图形与其实物相应要素的线性尺寸之比。 2.0.5视图 view 将物体按正投影法向投影面投射时所得到的投影称为视图。 2.0.6轴a测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投 射到一个投影面上，所得到的图形，称作抽测图。 2.07透视图perspective drawing 根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。 2.0.8标高 elevation 以某一水平面作为基准面，并作零点（水准原点）起算地面（楼面）至基准面的垂直高度。 20.9工程图纸project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表 示工程形状、大小、结构等特征的图形。 2.0.10计算机制图文件 computer aided drawing file 利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。 2..il计算机制图文件夹computer aided drawing folder 在磁盘等设备上存储计算机制图文件的逻辑空间。又称为计算机制图文件目录。 2.0.12协同设计 synergitic design 通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的 设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享， 最终获得符合工程要求的设计成果文件。 2.0.l3计算机制图文件参照方式reference of computer aided drawing file 在当前计算机制图文件中引用并显示其他计算机制图文件（被参照文件）的部分或全部数据内 容的一种计算机技术。当前计算机制图文件只记录被参照文件的存储位置和文件名，并不记录被 2

2 4 术 语 2.0.1 图纸幅面 drawing format 图纸幅面是指图纸宽度与长度组成的图面。 2.0.2 图线 chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不 连续线。 2.0.3 字体 font 字体是指文字的风格式样，又称书体。 2.0.4 比例 scale 比例是指图中图形与其实物相应要素的线性尺寸之比。 2.0.5 视图 view 将物体按正投影法向投影面投射时所得到的投影称为视图。 2.0.6 轴测图 axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投 射到一个投影面上，所得到的图形，称作轴测图。 2.0.7 透视图 perspective drawing 根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。 2.0.8 标高 elevation 以某一水平面作为基准面，并作零点(水准原点)起算地面(楼面)至基准面的垂直高度。 2.0.9 工程图纸 project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表 示工程形状、大小、结构等特征的图形。 2.0.10 计算机制图文件 computer aided drawing file 利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。 2.0.11 计算机制图文件夹 computer aided drawing folder 在磁盘等设备上存储计算机制图文件的逻辑空间。又称为计算机制图文件目录。 2.0.12 协同设计 synergitic design 通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的 设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享， 最终获得符合工程要求的设计成果文件。 2.0.13 计算机制图文件参照方式 reference of computer aided drawing file 在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内 容的一种计算机技术。当前计算机制图文件只记录被参照文件的存储位置和文件名，并不记录被

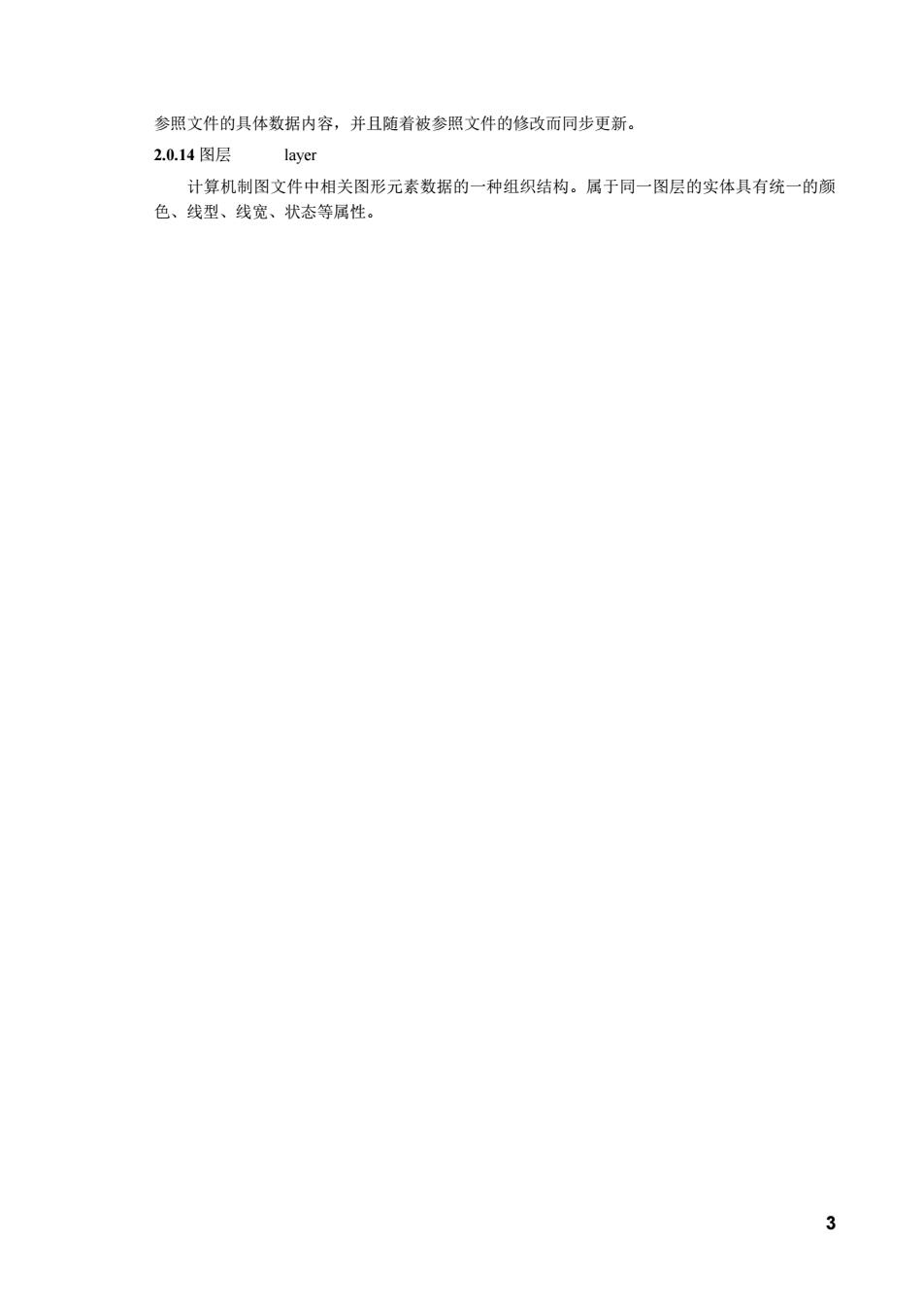

参照文件的具体数据内容，并且随着被参照文件的修改而同步更新。 2.0.14图层 layer 计算机制图文件中相关图形元素数据的一种组织结构。属于同一图层的实体具有统一的颜 色、线型、线宽、状态等属性

3 参照文件的具体数据内容，并且随着被参照文件的修改而同步更新。 2.0.14 图层 layer 计算机制图文件中相关图形元素数据的一种组织结构。属于同一图层的实体具有统一的颜 色、线型、线宽、状态等属性

3图纸幅面规格与图纸编排顺序 3.1图纸幅面 3.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图3.1.1-1~图3.1.1-3的格式。 表3.1.1幅面及图框尺寸() 幅而代号 A0 尺寸代马 3 841×1189 594×841 420×594 297X420 210×297 10 a 25 3.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志， 米制尺度的总长应为100mm,分格应为10mm。对中标志应画在图纸内框各边长的中点 处，线宽0.35mm,应伸入内框边，在框外为5mm。对中标志的线段，于1和b,范围 取中。 3.1.3图纸的短边尺寸不应加长，A0~A3幅面长边尺寸可加长，但应符合表3.1.3的规定。 表3.1.3图纸长边加长尺寸(m) 幅面代号长边尺寸 长边加长后的尺寸 1189 1486(a0+1/40 1635(a0+3/8) 1783(a0+1/2D 1932(A0+5/8D2080(A0+3/40 2230(A0+7/8D 2378(A0+10 841 1051(A1+1/4D1261A1+1/2D1471A1+3/4D1682(A1+1D1892GA1+5/4D 2102a1+3/2 743A2+1/40 891(2+1/2D1041(2+3/401189(2+1D1338(A2+5/4D 2 1486(a2+3/2D 1635(2+7/4D 1783(A2+2D 1932A2+9/40 2080(2+5/2 630A3+1/2D 841(A3+1D1051(A3+3/2D1261(A3+2D1471(A3+5/20 A3 1682(A3+30 1892(A3+7/2D 注：有特殊需要的图纸，可采用b×1为841mm×891mm与1189mm×1261mm的幅面。 3.1.4 图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。A0一A3图纸宜横式使 用：必要时，也可立式使用 3.1.5一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用 的A4幅面。 3.2标题栏与会签栏 3,2.0图纸中应有标题栏、图框线、幅面线、装订边线和对中标志。图纸的标趣栏及装订边的 位置，应符合下列规定： 1横式使用的图纸，应按图3.2.1-1、图32.1-2的形式进行布置： g

4 3 图纸幅面规格与图纸编排顺序 3.1 图 纸 幅 面 3.1.1 图纸幅面及图框尺寸，应符合表 2.1.1 的规定及图 3.1.1-1～图 3.1.1-3 的格式。 表 3.1.1 幅面及图框尺寸(㎜) 幅面代号 尺寸代号 A0 A1 A2 A3 A4 b×l 841×1189 594×841 420×594 297×420 210×297 c 10 5 a 25 3.1.2 需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志， 米制尺度的总长应为 100mm，分格应为 10mm。对中标志应画在图纸内框各边长的中点 处，线宽 0.35mm，应伸入内框边，在框外为 5mm。 对中标志的线段，于 l1和 b1范围 取中。 3.1.3 图纸的短边尺寸不应加长，A0～A3 幅面长边尺寸可加长，但应符合表 3.1.3 的规定。 表 3.1.3 图纸长边加长尺寸(㎜) 幅面代号 长边尺寸 长边加长后的尺寸 A0 1189 1486(A0+1/4) 1635(A0+3/8) 1783(A0+1/2) 1932(A0+5/8) 2080(A0+3/4) 2230(A0+7/8) 2378(A0+1) A1 841 1051(A1+1/4) 1261(A1+1/2) 1471(A1+3/4) 1682(A1+1) 1892(A1+5/4) 2102(A1+3/2) A2 594 743(A2+1/4) 891(A2+1/2) 1041(A2+3/4) 1189(A2+1) 1338(A2+5/4) 1486(A2+3/2) 1635(A2+7/4) 1783(A2+2) 1932(A2+9/4) 2080(A2+5/2) A3 420 630(A3+1/2) 841(A3+1) 1051(A3+3/2) 1261(A3+2) 1471(A3+5/2) 1682(A3+3) 1892(A3+7/2) 注：有特殊需要的图纸，可采用 b×l 为 841mm×891mm 与 1189mm×1261mm 的幅面。 3.1.4 图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。A0～A3 图纸宜横式使 用；必要时，也可立式使用。 3.1.5 一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用 的 A4 幅面。 3.2 标题栏与会签栏 3.2.0 图纸中应有标题栏、图框线、幅面线、装订边线和对中标志。图纸的标题栏及装订边的 位置，应符合下列规定： 1 横式使用的图纸，应按图 3.2.1-1、图 3.2.1-2 的形式进行布置；
