4.0.5相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。 4.0.6 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等 40.7单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。 40.8单点长画线或双点长画线的两端，不应是点。点画线与点画线交接点或点画线与其它图 线交接时，应是线段交接。 4.0.9虚线与虚线交接或虚线与其它图线交接时，应是线段交接。虚线为实线的延长线时，不 得与实线相接。 4.010图线不得与文字、数字或符号重叠、混涌，不可避免时，应首先保证文字的清渐
10 4.0.5 相互平行的图例线，其净间隙或线中间隙不宜小于 0.2mm。 4.0.6 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。 4.0.7 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。 4.0.8 单点长画线或双点长画线的两端，不应是点。点画线与点画线交接点或点画线与其它图 线交接时，应是线段交接。 4.0.9 虚线与虚线交接或虚线与其它图线交接时，应是线段交接。虚线为实线的延长线时，不 得与实线相接。 4.0.10 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰
5字体 50.1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐：标点符 号应清楚正确。 5.0.2文字的字高，应从表5.0.2中选用。字高大于10mm的文字宜采用TRUETYPE字体，如 需书写更大的字，其高度应按V2的倍数递增。 表5.0.2文字的字高(m 字体种类 中文矢量字体 TRUETYPE字体及非中文矢量字体 字高 35、5、710、14、20 3、46、8、10、14、20 5.0.3 图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体种类不应超 过两种。长仿宋体的宽度与高度的关系应符合表5.0.3的规定，黑体字的宽度与高度应 相同。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。 表5.0.3长仿宋字高宽关系m) 字高 20 14 10 7 5 3.5 字宽 14 10 7 5 3.5 2.5 5.0.4汉字的简化字书写应符合国家有关汉字简化方案的规定。 5.0.5图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或ROMAN字体。 拉丁字母、阿拉伯数字与罗马数字的书写规则，应符合表5.0.5的规定。 表5.0.5拉丁字母、阿拉伯字与罗马数字的书写规则 书写格式 字体 窄字体 大写字母高度 h 小写字母高度（上下均无延伸） 7/10h 10/14h 小写字母伸出的头部或尾部 3/10h 4/14h 笔画宽度 1/105 1V14h 字母间距 2/10h 2/14h 上下行基准线的最小间距 15/10h 21/14 词问距 6/10h 6/14h 11

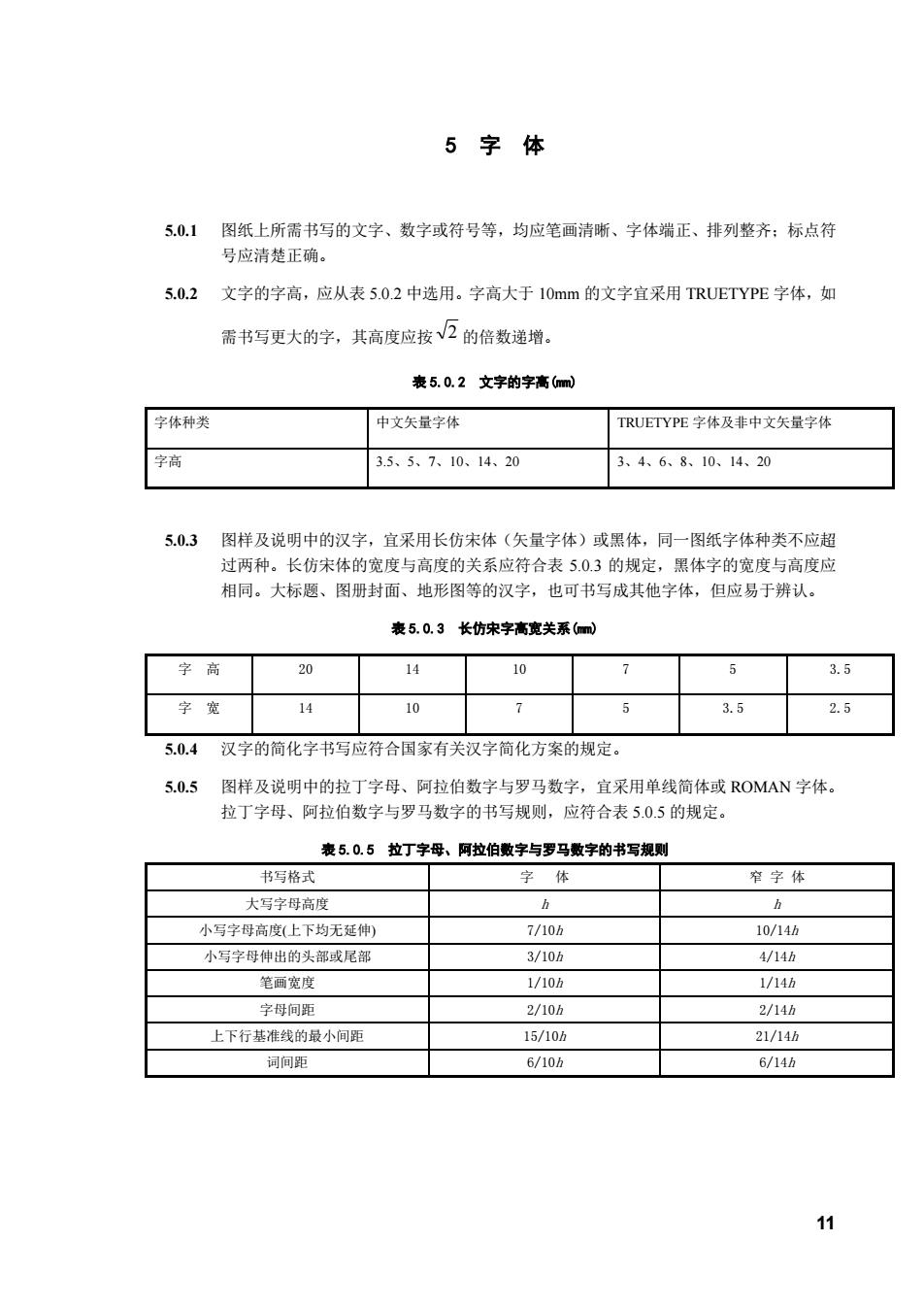

11 5 字 体 人 5.0.1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符 号应清楚正确。 5.0.2 文字的字高，应从表 5.0.2 中选用。字高大于 10mm 的文字宜采用 TRUETYPE 字体，如 需书写更大的字，其高度应按 2 的倍数递增。 表 5.0.2 文字的字高(mm) 字体种类 中文矢量字体 TRUETYPE 字体及非中文矢量字体 字高 3.5、5、7、10、14、20 3、4、6、8、10、14、20 5.0.3 图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体种类不应超 过两种。长仿宋体的宽度与高度的关系应符合表 5.0.3 的规定，黑体字的宽度与高度应 相同。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。 表 5.0.3 长仿宋字高宽关系(mm) 字 高 20 14 10 7 5 3.5 字 宽 14 10 7 5 3.5 2.5 5.0.4 汉字的简化字书写应符合国家有关汉字简化方案的规定。 5.0.5 图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或 ROMAN 字体。 拉丁字母、阿拉伯数字与罗马数字的书写规则，应符合表 5.0.5 的规定。 表 5.0.5 拉丁字母、阿拉伯数字与罗马数字的书写规则 书写格式 字 体 窄 字 体 大写字母高度 h h 小写字母高度(上下均无延伸) 7/10h 10/14h 小写字母伸出的头部或尾部 3/10h 4/14h 笔画宽度 1/10h 1/14h 字母间距 2/10h 2/14h 上下行基准线的最小间距 15/10h 21/14h 词间距 6/10h 6/14h
5.0.6拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向 上倾斜75°。斜体字的高度和宽度应与相应的直体字相等 5.0.7拉丁字母、阿拉伯数字与罗马数字的字高，不应小于2.5mm。 50.8数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国 家颁布的单位符号注写。单位符号应采用正体字母。 5.0.9分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。 5.0.10当注写的数字小于1时，应写出各位的“0”，小数点应采用圆点，齐基准线书写。 5.0.11长仿宋汉字、拉丁字母、阿拉伯数字与罗马数字示例应符合国家现行标准《技术制图 字体》GB/T14691的有关规定

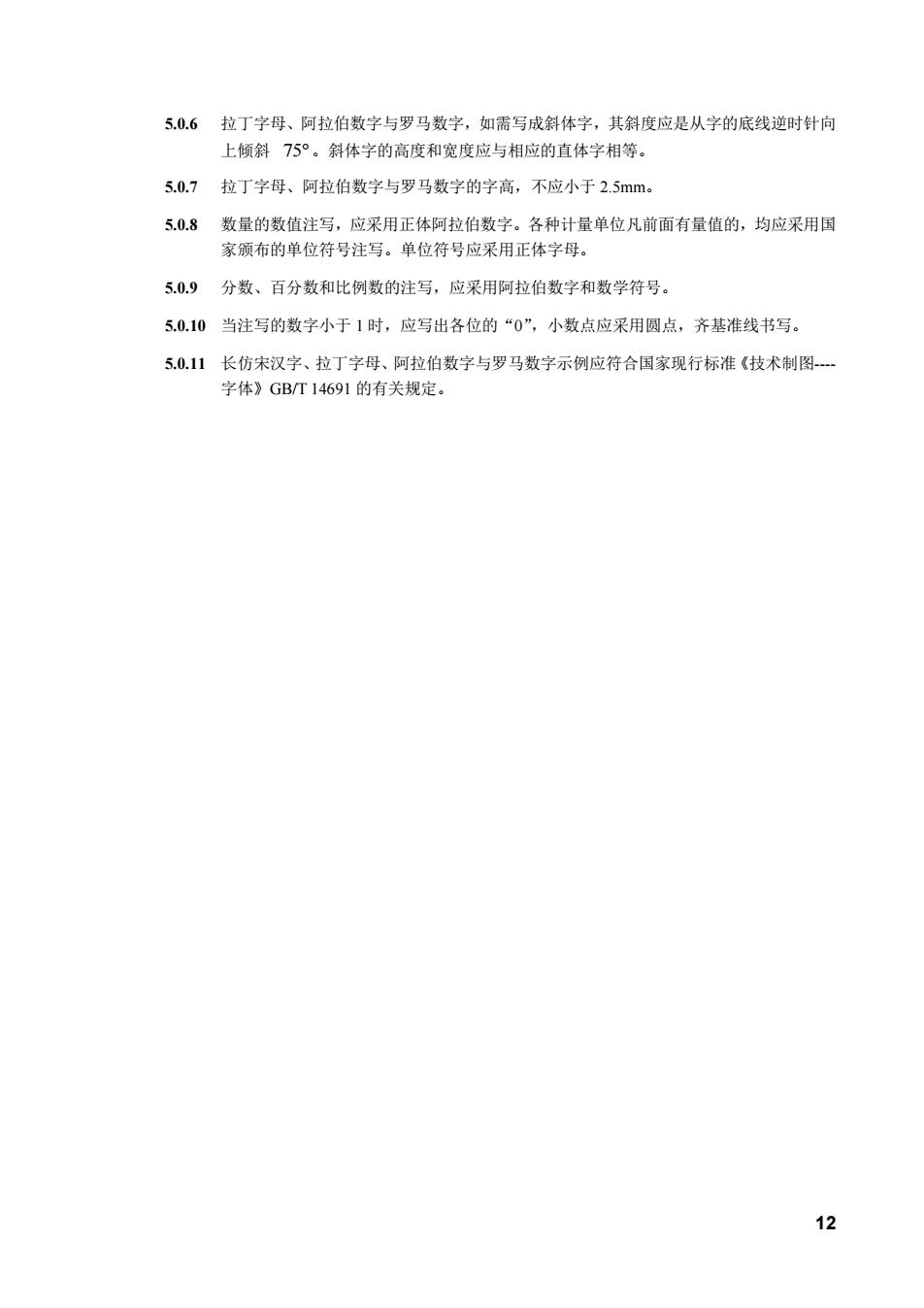

12 5.0.6 拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向 上倾斜 75 。斜体字的高度和宽度应与相应的直体字相等。 5.0.7 拉丁字母、阿拉伯数字与罗马数字的字高，不应小于 2.5mm。 5.0.8 数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国 家颁布的单位符号注写。单位符号应采用正体字母。 5.0.9 分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。 5.0.10 当注写的数字小于 1 时，应写出各位的“0”，小数点应采用圆点，齐基准线书写。 5.0.11 长仿宋汉字、拉丁字母、阿拉伯数字与罗马数字示例应符合国家现行标准《技术制图---- 字体》GB/T 14691 的有关规定
6比例 6.01图样的比例，应为图形与实物相对应的线性尺寸之比 6.0.2比例的符号为：”，比例应以阿拉伯数字表示。 6.03比例宜注写在图名的右侧，字的基准线应取平：比例的字高宜比图名的字高小一号或二 号（图6.0.3） 平面图1：106)上20 图6.0.3比例的注写 6.04绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表6.0.4中选用，并应优 先采用表中常用比例。 表6.0.4验图所用的比例 常用比例 1:1、1:2、1:5、1:10、1:20、1:30、1:50、1:100、1:150、1:200 1:500、1:1000、1:2000 可用比例 1:3、1:4、1:6、1:15、1:25、1:40、1:60、1:80、1:250、1:300、 1:400、1:600、1:5000、1:10000、1:20000、1:50000、1:100000、 1:200000 60.5 一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例 6.0.6特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的 比例尺。 13

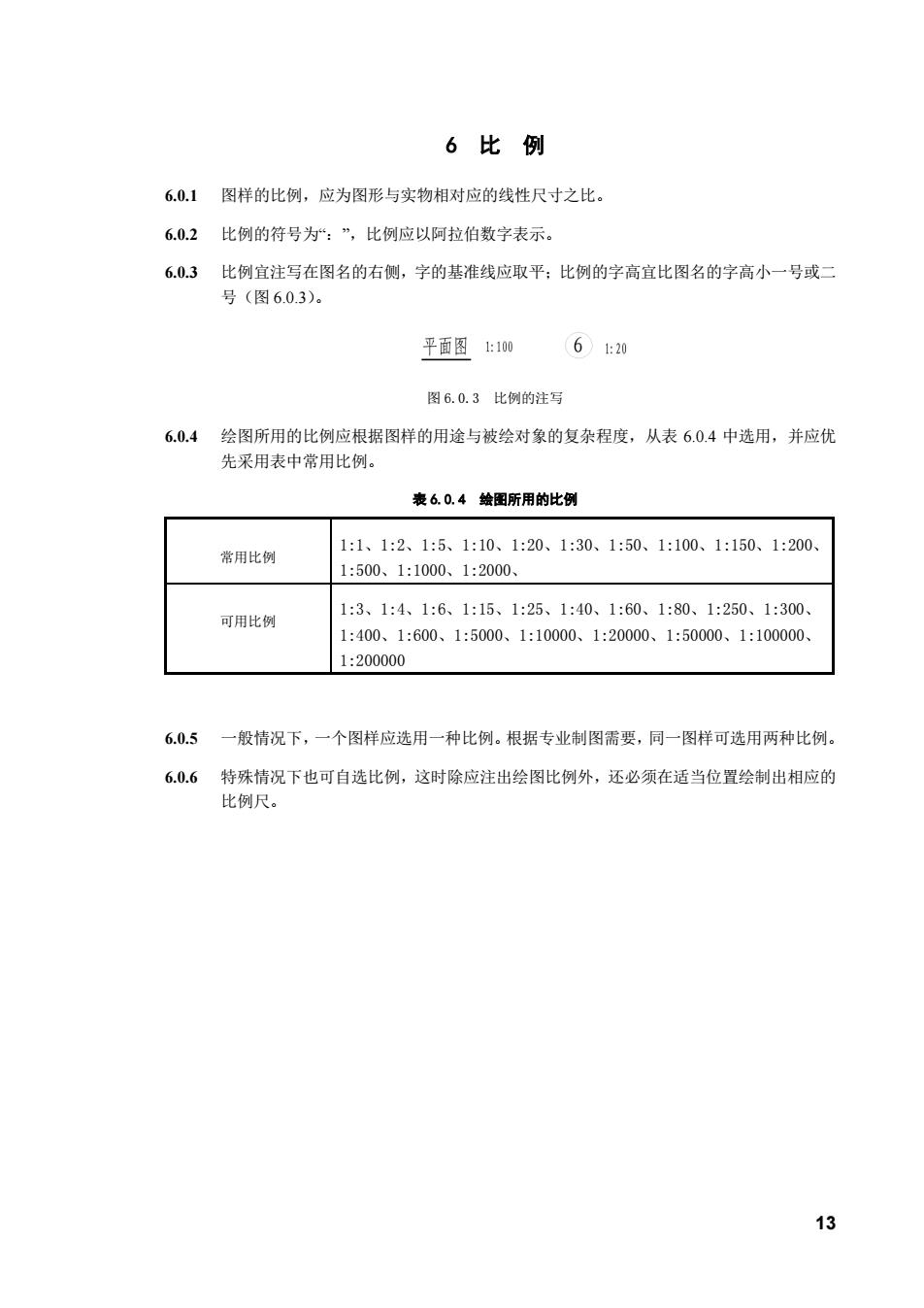

13 6 比 例 6.0.1 图样的比例，应为图形与实物相对应的线性尺寸之比。 6.0.2 比例的符号为“：”，比例应以阿拉伯数字表示。 6.0.3 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二 号（图 6.0.3）。 图 6.0.3 比例的注写 6.0.4 绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表 6.0.4 中选用，并应优 先采用表中常用比例。 表 6.0.4 绘图所用的比例 6.0.5 一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。 6.0.6 特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的 比例尺。 常用比例 1:1、1:2、1:5、1:10、1:20、1:30、1:50、1:100、1:150、1:200、 1:500、1:1000、1:2000、 可用比例 1:3、1:4、1:6、1:15、1:25、1:40、1:60、1:80、1:250、1:300、 1:400、1:600、1:5000、1:10000、1:20000、1:50000、1:100000、 1:200000
7符号 7.1剖切符号 7.1.1剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符 号应符合下列规定： 1剖切位置线的长度宜为6m~10如：剖视方向线应垂直于剖切位置线，长度应短于剖切位 置线，宜为4m一6m(图7.1.1-1)，也可采用国际统一和常用的剖视方法，如图7.1.1-2。绘制 时，剖视剖切符号不应与其它图线相接触。 图7.1.1-1剖视的剖切符号（一） 图7.1.1-2剖视的剖切符号（仁） 2剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排， 并应注写在剖视方向线的端部 3需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。 4建（构）筑物剖面图的剖切符号应注在土0.000标高的平面图或首层平面图上。 5局部剖面图（不含首层）的剖切符号应注在包含剖切部位的最下面一层的平面图上。 7.12断面的剖切符号应符合下列规定： 】断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6m一10m。 2断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的 侧：编号所在的一侧应为该断面的剖视方向（图71.2）。 图7.1.2断面的剖切符号 14

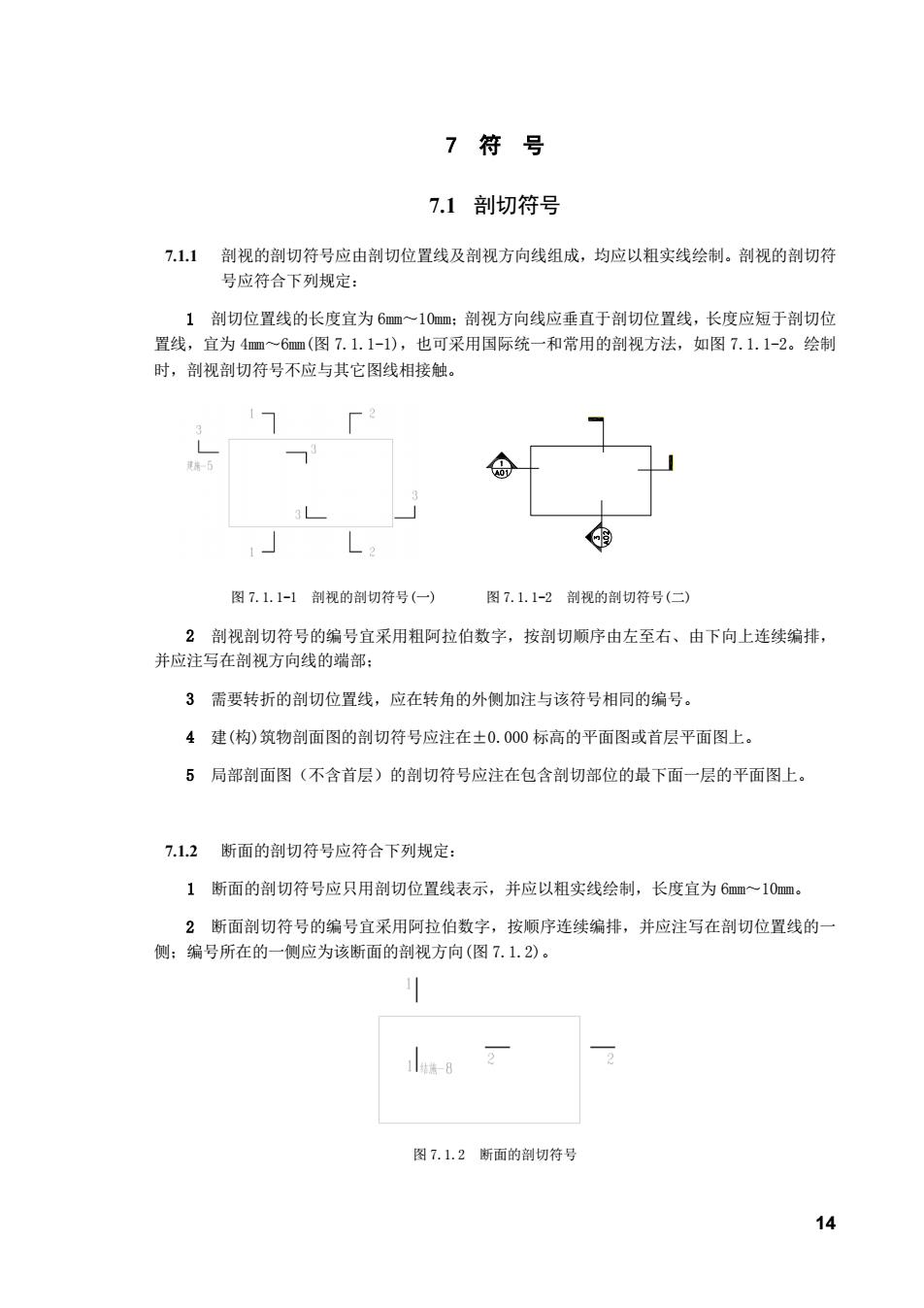

14 7 符 号 7.1 剖切符号 7.1.1 剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符 号应符合下列规定： 1 剖切位置线的长度宜为 6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位 置线，宜为 4mm～6mm(图 7.1.1-1)，也可采用国际统一和常用的剖视方法，如图 7.1.1-2。绘制 时，剖视剖切符号不应与其它图线相接触。 图 7.1.1-1 剖视的剖切符号(一) 图 7.1.1-2 剖视的剖切符号(二) 2 剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排， 并应注写在剖视方向线的端部； 3 需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。 4 建(构)筑物剖面图的剖切符号应注在±0.000 标高的平面图或首层平面图上。 5 局部剖面图（不含首层）的剖切符号应注在包含剖切部位的最下面一层的平面图上。 7.1.2 断面的剖切符号应符合下列规定： 1 断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为 6mm～10mm。 2 断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一 侧；编号所在的一侧应为该断面的剖视方向(图 7.1.2)。 图 7.1.2 断面的剖切符号
