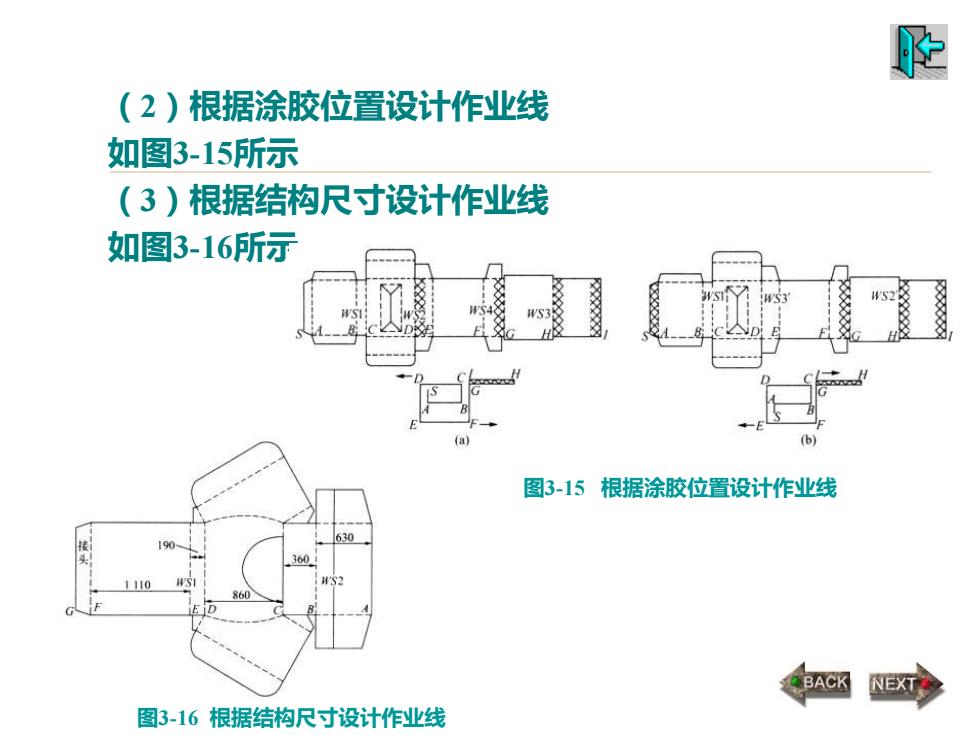

（2）根据涂胶位置设计作业线 如图3-15所示 （3）根据结构尺寸设计作业线 如图3-16所示 图3-16 根据结构尺寸设计作业线 图3-15 根据涂胶位置设计作业线
（2）根据涂胶位置设计作业线 如图3-15所示 （3）根据结构尺寸设计作业线 如图3-16所示 图3-16 根据结构尺寸设计作业线 图3-15 根据涂胶位置设计作业线
三、管式折叠纸盒的盒盖结构 盒盖是商品内装物进出的门户，其结构必须便于内 装物的装填且装入后不易自开，从而起到保护作用，而 在使用中又便于消费者开启。 1．插入式 图3-17 插入式折叠纸盒 （a）飞机式 （b）直插式 （c）法国反插式
三、管式折叠纸盒的盒盖结构 盒盖是商品内装物进出的门户，其结构必须便于内 装物的装填且装入后不易自开，从而起到保护作用，而 在使用中又便于消费者开启。 1．插入式 图3-17 插入式折叠纸盒 （a）飞机式 （b）直插式 （c）法国反插式
图3-18 插入式盒盖锁合结构 （a）隙孔锁合 （b）曲孔锁合 （c）槽孔锁合
图3-18 插入式盒盖锁合结构 （a）隙孔锁合 （b）曲孔锁合 （c）槽孔锁合

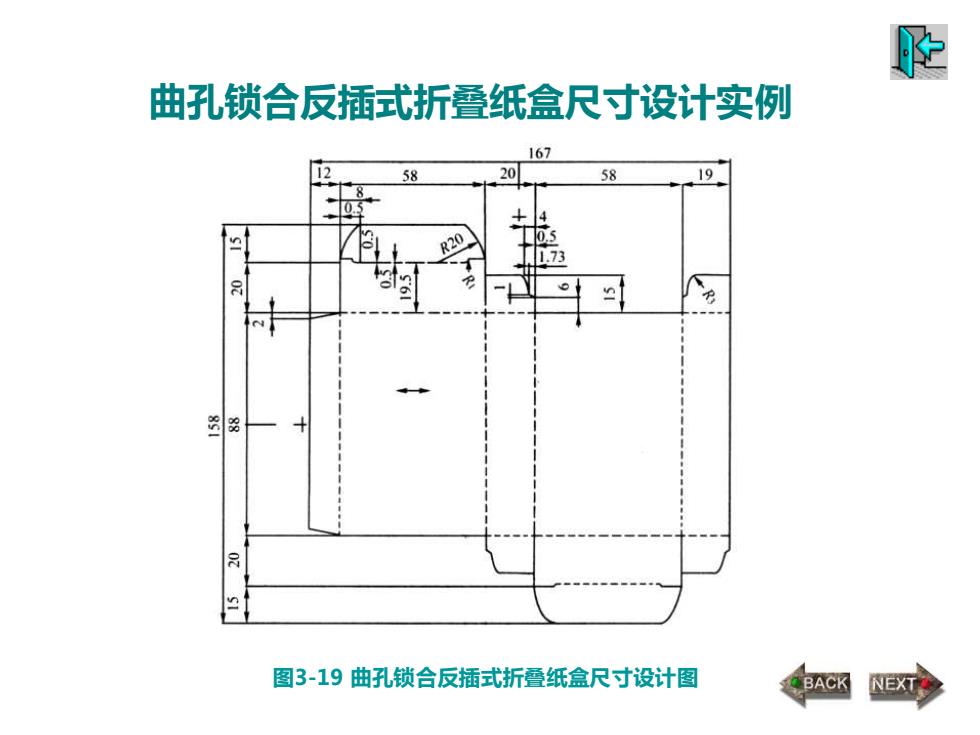

曲孔锁合反插式折叠纸盒尺寸设计实例 图3-19 曲孔锁合反插式折叠纸盒尺寸设计图
曲孔锁合反插式折叠纸盒尺寸设计实例 图3-19 曲孔锁合反插式折叠纸盒尺寸设计图
2．锁口式 图3-20 锁口式折叠纸盒 1-盖片1 2-盖片2 3-盖片3 4-盖片4 5-底片4 6-底片3 7-底片2 8-底片1 9-粘合接头
2．锁口式 图3-20 锁口式折叠纸盒 1-盖片1 2-盖片2 3-盖片3 4-盖片4 5-底片4 6-底片3 7-底片2 8-底片1 9-粘合接头
