第五章 瓦楞纸箱结构设计
第五章 瓦楞纸箱结构设计
瓦楞纸板结构 瓦楞纸箱箱型标准 瓦楞纸箱尺寸设计 瓦楞纸箱强度设计 瓦楞纸箱材料选择
瓦楞纸板结构 瓦楞纸箱箱型标准 瓦楞纸箱尺寸设计 瓦楞纸箱强度设计 瓦楞纸箱材料选择
第一节 瓦楞纸板结构 一、瓦楞纸板的表示方法 1、原纸品种/定量/纸板层数/楞型表示法 表示公式：外面纸品种—外面纸定量·瓦楞芯纸品 种—瓦楞芯纸定量·内面纸品种—内面纸定量、瓦楞 楞型F 按瓦楞原纸技术指标（GB/T13023—1991）及箱 纸板技术指标（GB/T13024—2003）规定，瓦楞 芯纸分为A、B、C、D四个等级，面纸中普通箱纸 板和牛皮挂面箱纸板按质量分为优等品、一等品和 合格品，牛皮箱纸板分为优等品和一等品
第一节 瓦楞纸板结构 一、瓦楞纸板的表示方法 1、原纸品种/定量/纸板层数/楞型表示法 表示公式：外面纸品种—外面纸定量·瓦楞芯纸品 种—瓦楞芯纸定量·内面纸品种—内面纸定量、瓦楞 楞型F 按瓦楞原纸技术指标（GB/T13023—1991）及箱 纸板技术指标（GB/T13024—2003）规定，瓦楞 芯纸分为A、B、C、D四个等级，面纸中普通箱纸 板和牛皮挂面箱纸板按质量分为优等品、一等品和 合格品，牛皮箱纸板分为优等品和一等品

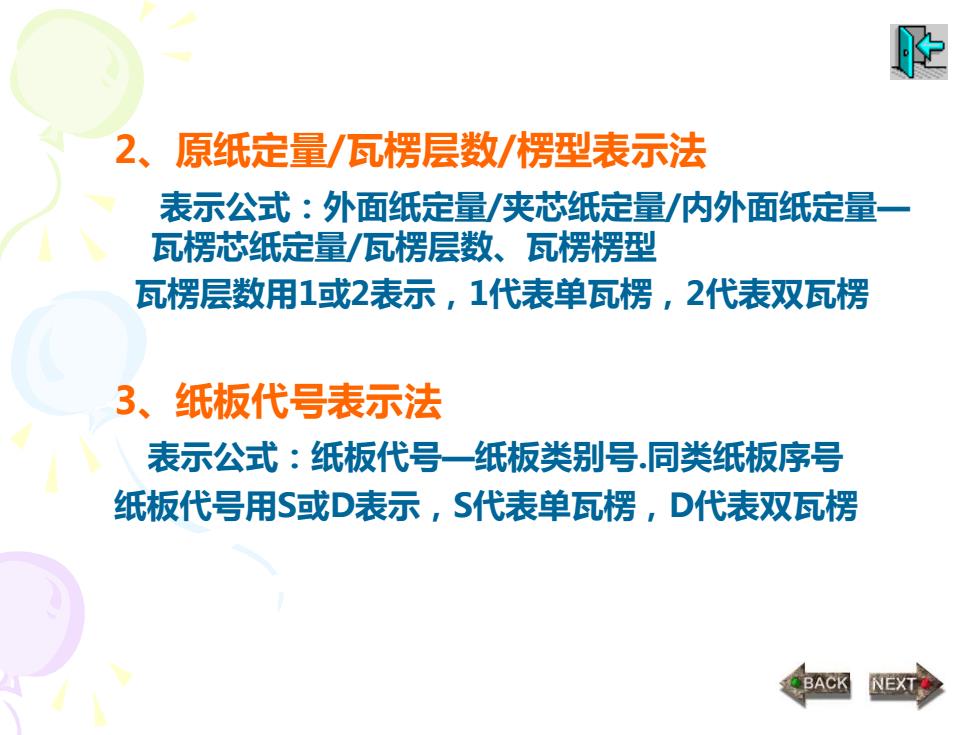

2、原纸定量/瓦楞层数/楞型表示法 表示公式：外面纸定量/夹芯纸定量/内外面纸定量— 瓦楞芯纸定量/瓦楞层数、瓦楞楞型 瓦楞层数用1或2表示，1代表单瓦楞，2代表双瓦楞 3、纸板代号表示法 表示公式：纸板代号—纸板类别号.同类纸板序号 纸板代号用S或D表示，S代表单瓦楞，D代表双瓦楞
2、原纸定量/瓦楞层数/楞型表示法 表示公式：外面纸定量/夹芯纸定量/内外面纸定量— 瓦楞芯纸定量/瓦楞层数、瓦楞楞型 瓦楞层数用1或2表示，1代表单瓦楞，2代表双瓦楞 3、纸板代号表示法 表示公式：纸板代号—纸板类别号.同类纸板序号 纸板代号用S或D表示，S代表单瓦楞，D代表双瓦楞
二、瓦楞纸板厚度 瓦楞纸板厚度计算公式如下： t——瓦楞纸板实际厚度，mm tn——内、外面纸与夹芯纸厚度，mm tmn——瓦楞芯纸厚度，mm Fhn——瓦楞辊高度，mm d——瓦楞纸板制造过程中的厚度损失，mm t ( t t F ) d = n + mn + hn − 图5-1 瓦楞纸板厚度 1—外面纸 2—瓦楞芯纸 3—内面纸 4—内面纸厚度 5—芯纸厚度 6—瓦楞高度 7—外面纸厚度
二、瓦楞纸板厚度 瓦楞纸板厚度计算公式如下： t——瓦楞纸板实际厚度，mm tn——内、外面纸与夹芯纸厚度，mm tmn——瓦楞芯纸厚度，mm Fhn——瓦楞辊高度，mm d——瓦楞纸板制造过程中的厚度损失，mm t ( t t F ) d = n + mn + hn − 图5-1 瓦楞纸板厚度 1—外面纸 2—瓦楞芯纸 3—内面纸 4—内面纸厚度 5—芯纸厚度 6—瓦楞高度 7—外面纸厚度
