第三章 折叠纸盒结构设计
第三章 折叠纸盒结构设计
➢折叠纸盒 ➢管式折叠纸盒 ➢盘式折叠纸盒 ➢管盘式折叠纸盒 ➢非管非盘式折叠纸盒 ➢折叠纸盒的功能性结构 ➢折叠纸盒的尺寸设计 ➢纸盒模切版设计 ➢折叠纸盒强度计算
➢折叠纸盒 ➢管式折叠纸盒 ➢盘式折叠纸盒 ➢管盘式折叠纸盒 ➢非管非盘式折叠纸盒 ➢折叠纸盒的功能性结构 ➢折叠纸盒的尺寸设计 ➢纸盒模切版设计 ➢折叠纸盒强度计算
第一节 折叠纸盒 一、折叠纸盒结构的定义 折叠纸盒是应用范围最广，结构与造型变化 最多的一种销售包装容器 。它是用厚度在 0.3~1.1㎜之间的耐折纸板或者B、E、F、G等 细瓦楞纸板制造，在装填内装物之前可以平板 状折叠堆码进行运输和储存的小包装容器。 当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕
第一节 折叠纸盒 一、折叠纸盒结构的定义 折叠纸盒是应用范围最广，结构与造型变化 最多的一种销售包装容器 。它是用厚度在 0.3~1.1㎜之间的耐折纸板或者B、E、F、G等 细瓦楞纸板制造，在装填内装物之前可以平板 状折叠堆码进行运输和储存的小包装容器。 当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕
二、折叠纸盒的特点 1. 优点 a.成本低，强度较好，具有良好的展示效果，适宜大 中批量的生产。 b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓 储等流通成本低廉。 c.在包装机械上的生产效率高，可以实现自动张盒、 装填、折盖、封口、集装、堆码等。 d.结构变化多，能进行盒内间壁，摇盖延伸、曲线压 痕、开窗、POP广告版、展销台等多种新颖处理。 2. 缺点 a.强度较粘贴纸盒及塑料盒等多种刚性容器低。 b.外观质地不够高雅，不宜作贵重礼品的包装
二、折叠纸盒的特点 1. 优点 a.成本低，强度较好，具有良好的展示效果，适宜大 中批量的生产。 b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓 储等流通成本低廉。 c.在包装机械上的生产效率高，可以实现自动张盒、 装填、折盖、封口、集装、堆码等。 d.结构变化多，能进行盒内间壁，摇盖延伸、曲线压 痕、开窗、POP广告版、展销台等多种新颖处理。 2. 缺点 a.强度较粘贴纸盒及塑料盒等多种刚性容器低。 b.外观质地不够高雅，不宜作贵重礼品的包装

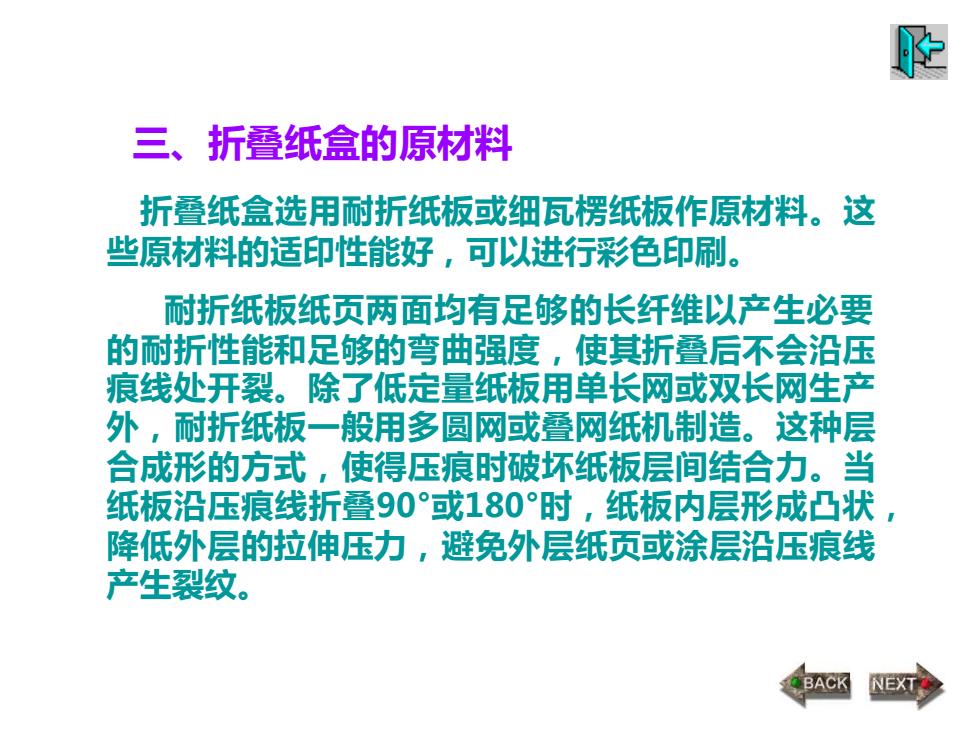

三、折叠纸盒的原材料 折叠纸盒选用耐折纸板或细瓦楞纸板作原材料。这 些原材料的适印性能好，可以进行彩色印刷。 耐折纸板纸页两面均有足够的长纤维以产生必要 的耐折性能和足够的弯曲强度，使其折叠后不会沿压 痕线处开裂。除了低定量纸板用单长网或双长网生产 外，耐折纸板一般用多圆网或叠网纸机制造。这种层 合成形的方式，使得压痕时破坏纸板层间结合力。当 纸板沿压痕线折叠90°或180°时，纸板内层形成凸状， 降低外层的拉伸压力，避免外层纸页或涂层沿压痕线 产生裂纹
三、折叠纸盒的原材料 折叠纸盒选用耐折纸板或细瓦楞纸板作原材料。这 些原材料的适印性能好，可以进行彩色印刷。 耐折纸板纸页两面均有足够的长纤维以产生必要 的耐折性能和足够的弯曲强度，使其折叠后不会沿压 痕线处开裂。除了低定量纸板用单长网或双长网生产 外，耐折纸板一般用多圆网或叠网纸机制造。这种层 合成形的方式，使得压痕时破坏纸板层间结合力。当 纸板沿压痕线折叠90°或180°时，纸板内层形成凸状， 降低外层的拉伸压力，避免外层纸页或涂层沿压痕线 产生裂纹
