第二节 管式折叠纸盒 一、管式折叠纸盒 的定义与特性 1．管式折叠纸盒的定义 (1) 从造型上定义 即B＜L＜H的折叠纸盒。 (2) 从结构上定义 图3-2 管式折叠纸盒 （a）造型定义 （b）结构定义
第二节 管式折叠纸盒 一、管式折叠纸盒 的定义与特性 1．管式折叠纸盒的定义 (1) 从造型上定义 即B＜L＜H的折叠纸盒。 (2) 从结构上定义 图3-2 管式折叠纸盒 （a）造型定义 （b）结构定义
2．管式折叠纸盒的旋转性 管式折叠纸盒盒体这种连续旋转成型的特性 为管式折叠纸盒的旋转性。 图3-4 管式折叠纸盒的旋转性
2．管式折叠纸盒的旋转性 管式折叠纸盒盒体这种连续旋转成型的特性 为管式折叠纸盒的旋转性。 图3-4 管式折叠纸盒的旋转性

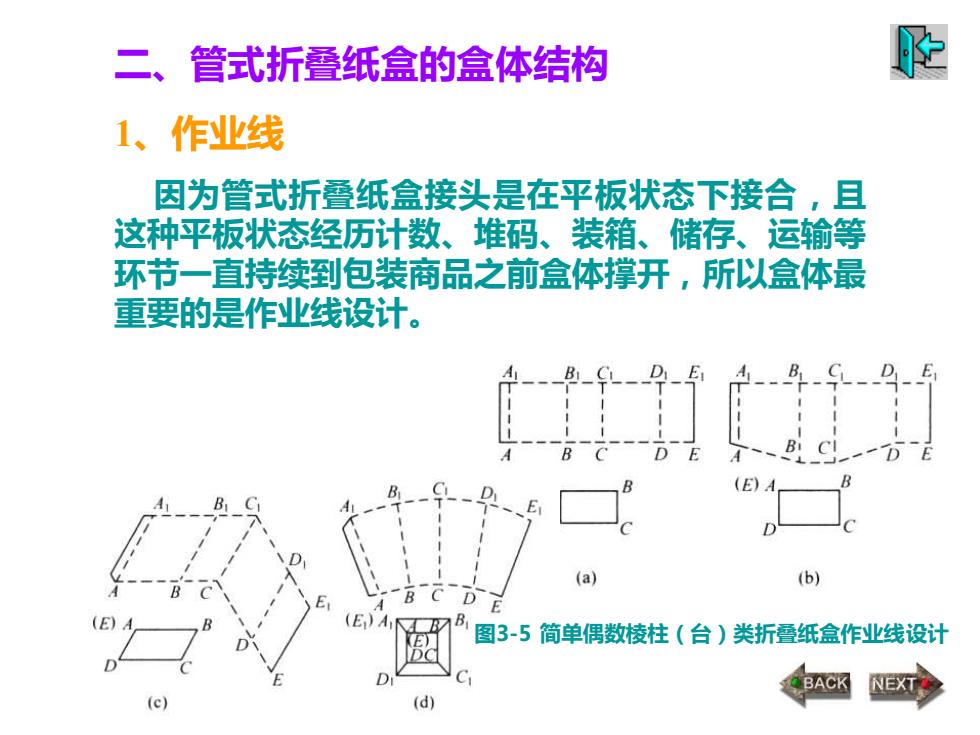

二、管式折叠纸盒的盒体结构 1、作业线 因为管式折叠纸盒接头是在平板状态下接合，且 这种平板状态经历计数、堆码、装箱、储存、运输等 环节一直持续到包装商品之前盒体撑开，所以盒体最 重要的是作业线设计。 图3-5 简单偶数棱柱（台）类折叠纸盒作业线设计
二、管式折叠纸盒的盒体结构 1、作业线 因为管式折叠纸盒接头是在平板状态下接合，且 这种平板状态经历计数、堆码、装箱、储存、运输等 环节一直持续到包装商品之前盒体撑开，所以盒体最 重要的是作业线设计。 图3-5 简单偶数棱柱（台）类折叠纸盒作业线设计
图3-6 复杂偶数棱柱类折叠纸盒作业线设计
图3-6 复杂偶数棱柱类折叠纸盒作业线设计

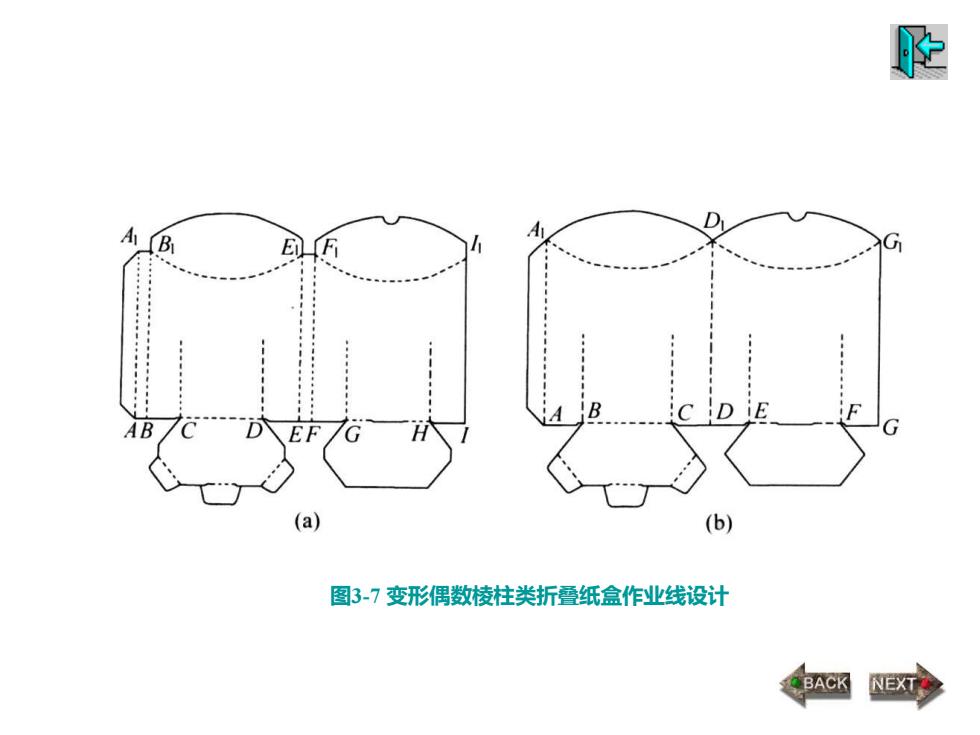

图3-7 变形偶数棱柱类折叠纸盒作业线设计
图3-7 变形偶数棱柱类折叠纸盒作业线设计
