2.Simulink的退出 为了退出Simulink,只要关闭所有模型编辑窗口和 Simulink模块库浏览器窗口即可

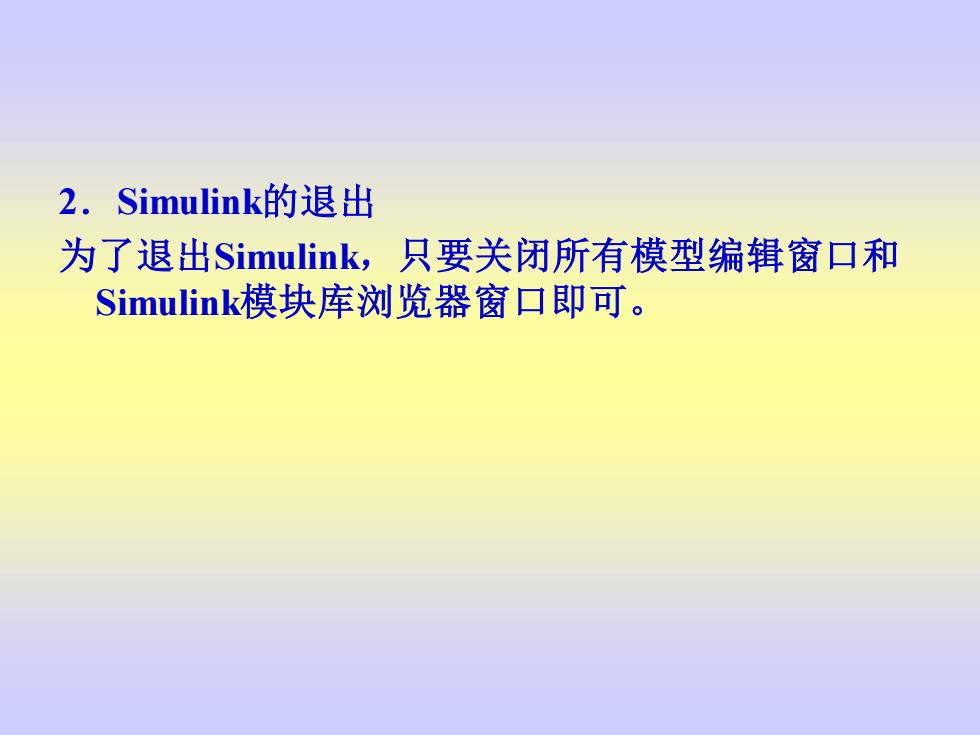

2．Simulink的退出 为了退出Simulink，只要关闭所有模型编辑窗口和 Simulink模块库浏览器窗口即可
10.2系统仿真模型 10.2.1 Simulink仿真模型概述 Simulink仿真模型Mode)在视觉上表现为直观的方 框图，在文件上则是扩展名为.md的ASC代码， 在数学上体现了一组微分方程或者是差分方程， 在行为上模拟了物理器件构成的实际系统的动态 特性。 模块Block)是构成系统仿真模型的基本单元。用适 到天美着度業爬感品鑫 通常包含了3类模块：信源Source)、系统System) 及信宿(Sink

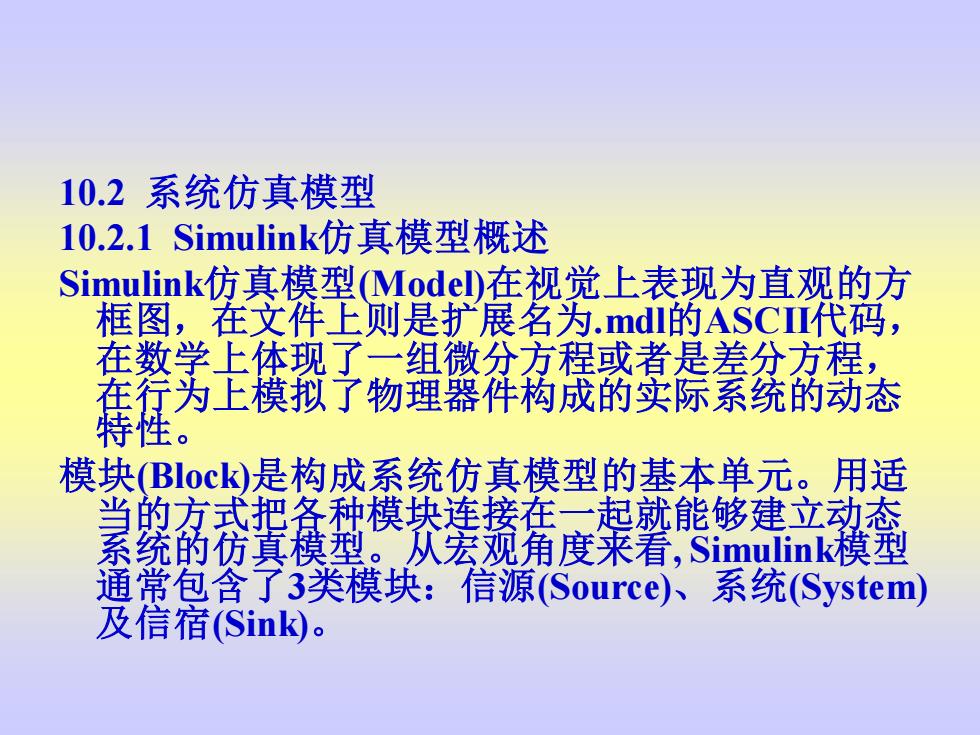

10.2 系统仿真模型 10.2.1 Simulink仿真模型概述 Simulink仿真模型(Model)在视觉上表现为直观的方 框图，在文件上则是扩展名为.mdl的ASCII代码， 在数学上体现了一组微分方程或者是差分方程， 在行为上模拟了物理器件构成的实际系统的动态 特性。 模块(Block)是构成系统仿真模型的基本单元。用适 当的方式把各种模块连接在一起就能够建立动态 系统的仿真模型。从宏观角度来看, Simulink模型 通常包含了3类模块：信源(Source)、系统(System) 及信宿(Sink)
Simulink的模块库提供了大量模块。单击模块库浏 览器中Simulink前面的“+”号，将看到Simulink 模块库中包含的子模块库，单击所需要的子模块 库，在右边的窗口中将看到相应的基本模块，选 择所需基本模块，可用鼠标将其拖到模型编辑窗 口。同样，在模块库浏览器左侧的Simulink栏上 单击鼠标右键，在弹出的快捷菜单中单击Open the‘Simulink'Libray命令，将打开Simulink基本 模块库窗口。单击其中的子模块库图标，打开子 模块库，找到仿真所需要的基本模块
Simulink的模块库提供了大量模块。单击模块库浏 览器中Simulink前面的“+”号，将看到Simulink 模块库中包含的子模块库，单击所需要的子模块 库，在右边的窗口中将看到相应的基本模块，选 择所需基本模块，可用鼠标将其拖到模型编辑窗 口。同样，在模块库浏览器左侧的Simulink栏上 单击鼠标右键，在弹出的快捷菜单中单击Open the ‘Simulink’ Libray 命令，将打开Simulink基本 模块库窗口。单击其中的子模块库图标，打开子 模块库，找到仿真所需要的基本模块
10.2.2模块的编辑 1.添加模块 2.选取模块 3。复制与删除模块 4.模块外形的调整 5.模块名的处理
10.2.2 模块的编辑 1．添加模块 2．选取模块 3．复制与删除模块 4．模块外形的调整 5．模块名的处理
10.2.3模块的连接 1.连接两个模块 2.模块间连线的调整 3.连线的分支 4.标注连线 5.删除连线
10.2.3 模块的连接 1．连接两个模块 2．模块间连线的调整 3．连线的分支 4．标注连线 5．删除连线
