2.根据含水层的埋藏条件分类 包气带水：存在于包气带中的水叫做包气带水。 以气态水、吸着水、薄膜水和毛管水的形式赋存， 农业上称为土壤水(soi1 water)(图2.1) (2)潜水(phreatic water):埋藏在地表以下、第一个稳定 的隔水层以上，具有自由水面的重力水（图2.2）。 潜水的自由表面称潜水面；潜水面上任一点至地面的距离称为 潜水埋藏深度；潜水面上任一点的海拔高度，称为该点的潜水 位出，潜水面至隔水底板的距离称为潜水含水层厚度。 一影响潜水面形状的因素有： ① 地貌条件 ② 含水层的岩性及其厚度 ③ 隔水层底板形状 ④ 人为影响 11

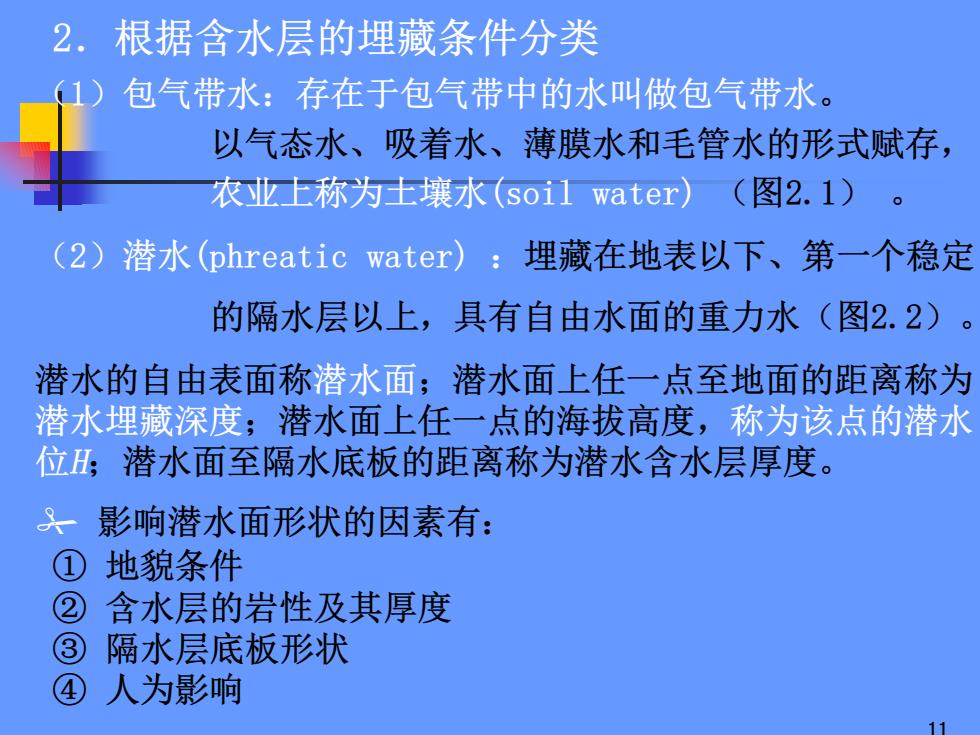

11 2．根据含水层的埋藏条件分类 （1）包气带水：存在于包气带中的水叫做包气带水。 以气态水、吸着水、薄膜水和毛管水的形式赋存， 农业上称为土壤水(soil water) （图2.1） 。 （2）潜水(phreatic water) ：埋藏在地表以下、第一个稳定 的隔水层以上，具有自由水面的重力水（图2.2）。 潜水的自由表面称潜水面；潜水面上任一点至地面的距离称为 潜水埋藏深度；潜水面上任一点的海拔高度，称为该点的潜水 位H；潜水面至隔水底板的距离称为潜水含水层厚度。 # 影响潜水面形状的因素有： ① 地貌条件 ② 含水层的岩性及其厚度 ③ 隔水层底板形状 ④ 人为影响
.山小八生天 A-Tnymtr9w 上层泄水 承压水 含水层 隔水层 地下水位 A-A地表B-B毛管带表面C-C潜水表面DD隔水层表面 AC包气带B-C毛管上升亚带C-D饱水带（潜水含水层厚度h) 什潜水位（蒂水面上任一点海拔高度）
12 图2.2 地下水埋藏类型
潜水面的表示方法：水文地质剖面图， 潜水等 水位线图。 ①水文地质剖面图：在研究区内按所需要的走向，将各点 的钻孔资料按一定比例绘在图上，并将岩性相同的地层和各 点的潜水埋藏深度相连，这就是水文地质剖面图，它反映了 潜水面的形状与地形的关系。此外，剖面图还能反映出含水 层的岩性、厚度、埋藏深度与隔水底板的关系。 ②平面图：平面图与地形等高线图的绘制方法类似，在一 定范围内将同一时期测得的各点潜水面的标高点绘在图上， 然后将潜水位相等的各点连接起来，绘出等潜水位线，即得 潜水等水位线图（图2.3）。在同一地区应分别编制出高水位 期和低水位期两种潜水等水位线图，这有助于对潜水面变化 特点和规律的全面认识。 13

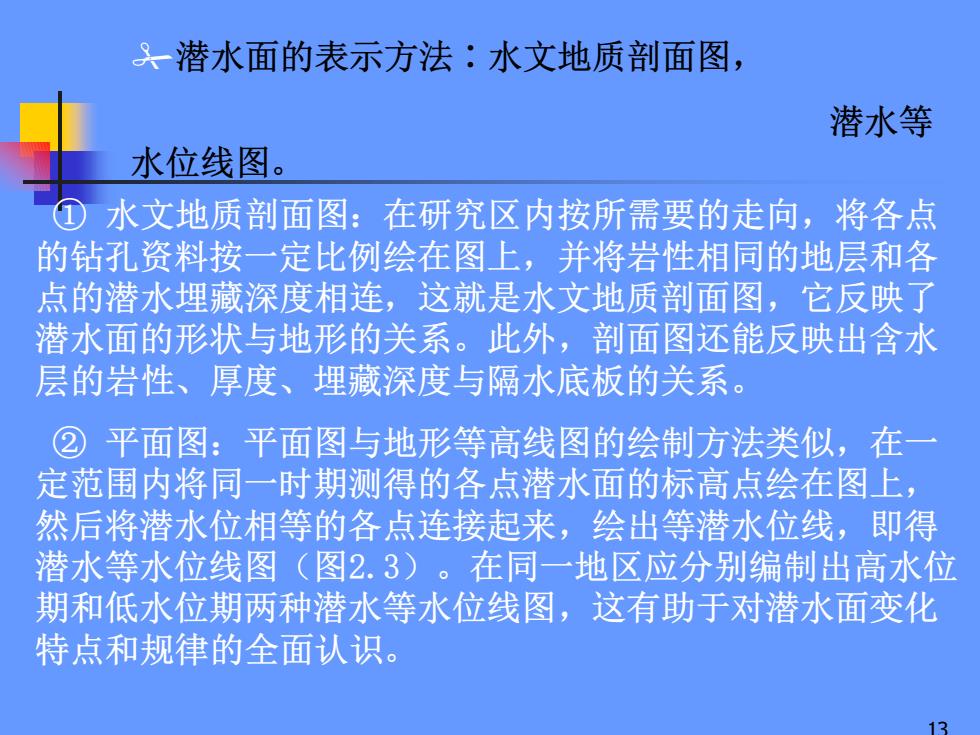

13 #潜水面的表示方法∶水文地质剖面图， 潜水等 水位线图。 ① 水文地质剖面图：在研究区内按所需要的走向，将各点 的钻孔资料按一定比例绘在图上，并将岩性相同的地层和各 点的潜水埋藏深度相连，这就是水文地质剖面图，它反映了 潜水面的形状与地形的关系。此外，剖面图还能反映出含水 层的岩性、厚度、埋藏深度与隔水底板的关系。 ② 平面图：平面图与地形等高线图的绘制方法类似，在一 定范围内将同一时期测得的各点潜水面的标高点绘在图上， 然后将潜水位相等的各点连接起来，绘出等潜水位线，即得 潜水等水位线图（图2.3）。在同一地区应分别编制出高水位 期和低水位期两种潜水等水位线图，这有助于对潜水面变化 特点和规律的全面认识
2.3管水寺小水业炙 95 2 93 I AB B 90 图中线条为等水位线，数字为潜水位标高(m)，箭头指向表示地下水流向 14

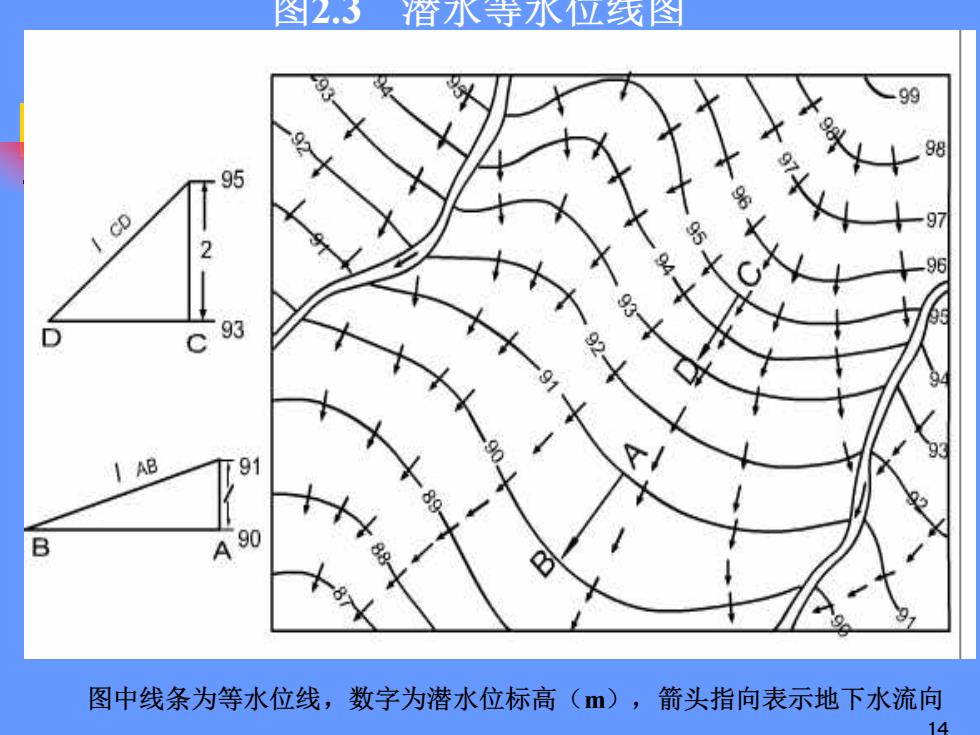

14 图2.3 潜水等水位线图 图中线条为等水位线，数字为潜水位标高（m），箭头指向表示地下水流向
应用潜水等水位线图可以确定： 确定潜水流向：垂直于等水位线，从高水位指向低水位的方 向即为地下水的流向。 ◆确定潜水的水力坡度：沿水流方向取任意两点的水位差 除以两点间投影在平面上的直线距离，则为水力坡度，即单位追 流途径上的水头损失。 ◆确定地下水的埋藏深度：将等水位线绘在地形等高线图 上，则任意一点地形标高和水位之差，即为该点潜水埋藏深度。 ◆确定潜水与地表水的补给关系。 ◆推断含水层的岩性与厚度的变化：潜水等水位线间的间 距变化，往往反映出含水层透水性的差异或含水层厚度的变化。 尤其在地面坡度很小的条件下，等水位线的间距疏密不同时，口 能反映着含水层粒径或厚度的变化。 此外，根据潜水等水位线图和潜水埋深图可以确定引水和时 水工程的位置等
15 应用潜水等水位线图可以确定： n ◆ 确定潜水流向：垂直于等水位线，从高水位指向低水位的方 向，即为地下水的流向。 n ◆ 确定潜水的水力坡度：沿水流方向取任意两点的水位差， 除以两点间投影在平面上的直线距离，则为水力坡度，即单位渗 流途径上的水头损失。 n ◆ 确定地下水的埋藏深度：将等水位线绘在地形等高线图 上，则任意一点地形标高和水位之差,即为该点潜水埋藏深度。 n ◆ 确定潜水与地表水的补给关系。 n ◆ 推断含水层的岩性与厚度的变化：潜水等水位线间的间 距变化，往往反映出含水层透水性的差异或含水层厚度的变化。 尤其在地面坡度很小的条件下，等水位线的间距疏密不同时，可 能反映着含水层粒径或厚度的变化。 n 此外，根据潜水等水位线图和潜水埋深图可以确定引水和排 水工程的位置等
