本章内容简介 10-1 齿轮机构的应用和分 10-2齿轮的齿东曲线 §10-3 渐开线的形成及其持性 §10-4 渐开线齿陈的啮合特性 §10-5 晰开线标准齿轮的基本参数和几何尺寸 §10-6 渐开线直齿圆柱齿轮任意圆上的齿厚 §10-7 晰开线直齿圆柱齿轮的啮合传动 §10-8渐开线齿轮的切制 10-9变位齿轮规述 10-10变位齿轮传动 §10-11斜齿圆柱齿轮传动 §10-12交错轴斜齿轮传动 新世大学 KINJIANG UNIVERSITY 机械设计教研室拿
机原 理械
本章内容简介 第十草 §10-13蜗杆传动 §10-14圆维齿轮传动传动 §10-15其他曲线齿东的齿轮传动简介 齿轮有构及其设计 KINJIANG UNIVERSITY 机械设计教研室拿哥
机原 理械
§10一1齿轮机构的应用和分类 结构特点：圆柱体外（或内）均匀分布有大小一样 第十草 的轮齿。 作用： 传递空间任意两轴（平行、相交、交错）的旋 转运动，或将转动转换为移动。 优点： ①传动比准确、传动平稳。 ②圆周速度大，高达300ms。 ③传动功率范围大，从几瓦到10万千瓦。 ④效率高(1→0.99)、使用寿命长、工作安全可靠。 ⑤可实现平行轴、相交轴和交错轴之间的传动。 缺点：要求较高的制造和安装精度，加工成本高、不 适宜远距离传动如单车)。 INJIANG UNIVERSITY 机械设计教研室
机原 理械

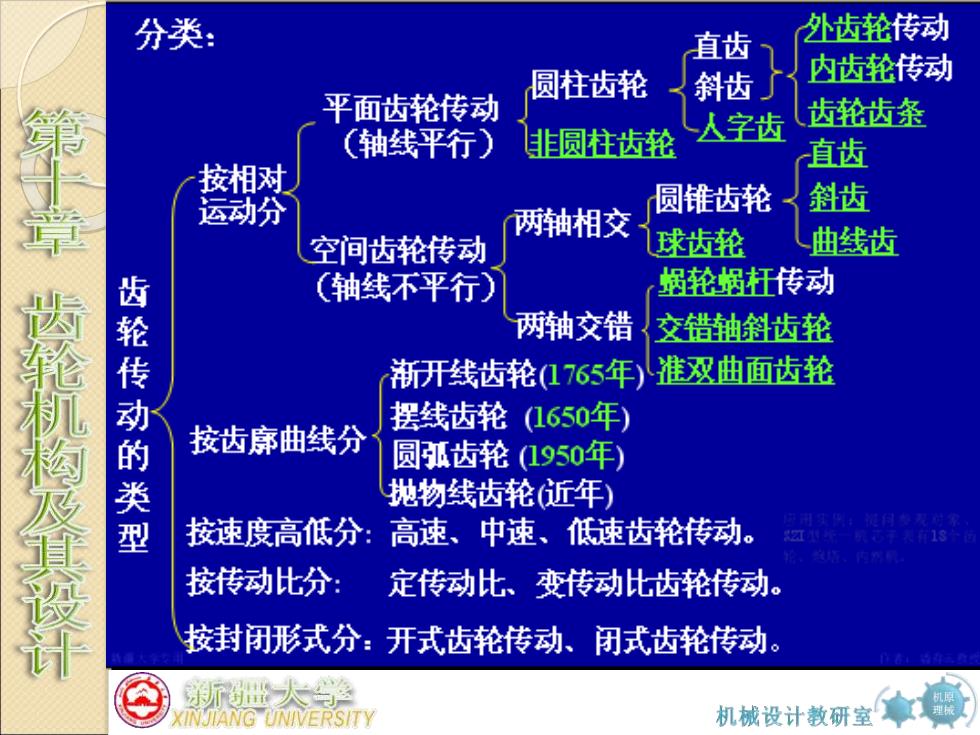

分类： 直齿 外齿轮传动 圆柱齿轮 斜齿 内齿轮传动 平面齿轮传动 人字齿 齿轮齿条 第士 (轴线平行) 韭圆柱齿轮 直齿 按相对 运动分 圆锥齿轮 斜齿 两轴相交 空间齿轮传动 球齿轮 曲线齿 (轴线不平行) 蜗轮蜗赶传动 齿轻却构及其设计 齿轮传动的类型 两轴交错 交错轴斜齿轮 商开线齿轮1765年) 准双曲面齿轮 摆线齿轮(1650年) 按齿序曲线分 圆弧齿轮1950年) 地物线齿轮近年) 按速度高低分： 高速、中速、低速齿轮传动。 18 按传动比分： 定传动比、变传动比齿轮传动。 按封闭形式分：开式齿轮传动、闭式齿轮传动。 INJIANG UNIVERSITY 机械设计教研室
机原 理械
椭圆齿轮 斜齿圆锥齿轮 曲线齿圆锥齿轮 准双曲面齿轮 新世大 XINJIANG UNIVERSITY 机械设计教研室
机原 理械 2 ω2 作者：潘存云教授 1 ω1 椭圆齿轮 准双曲面齿轮 作者：潘存云教授 斜齿圆锥齿轮 作者：潘存云教授 曲线齿圆锥齿轮
