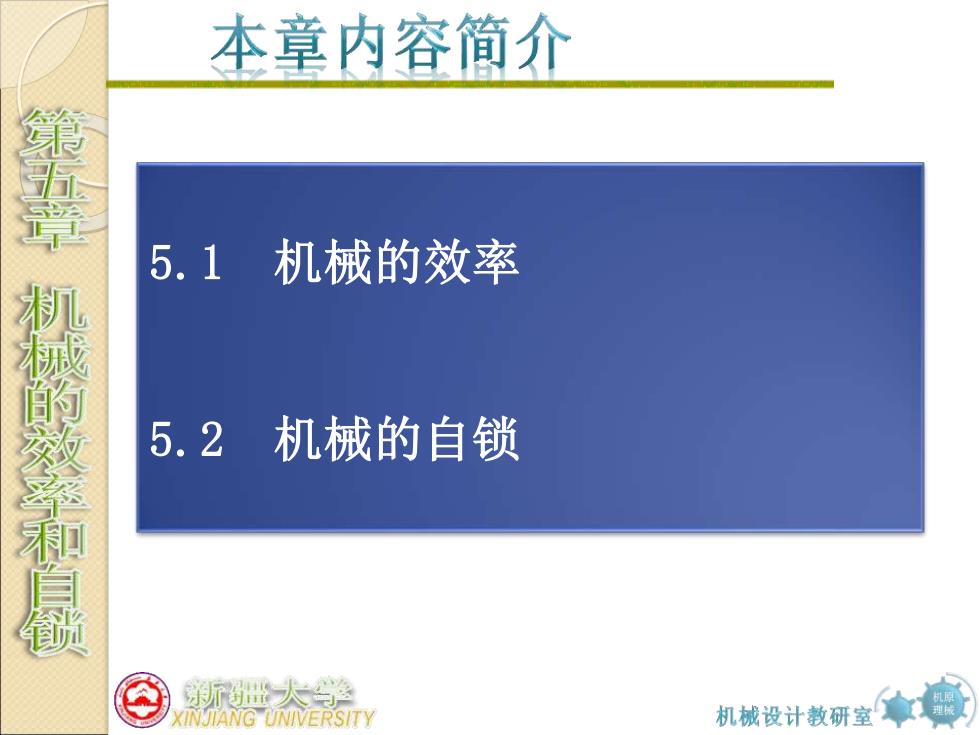

本章内容简介 全五章柳灰的效等和自仙 5.1 机械的效率 5.2 机械的自锁 斯世大 XINJIANG UNIVERSITY 机械设计教研室拿
机原 理械 5.1 机械的效率 5.2 机械的自锁
,机械的效率 一、机械运转时的功能关系 1.动能方程 机械运转时，所有作用在机械上 的力都要做功，由能量守恒定律知： 启动 的和 Eo 驱动功 有效功 有害功 重力功 动能增量 2.机械的运转 a)启动阶段速度0→①，动能0→E WW.W±W=E-O0 输入功大于有害功之和。 斯世大学 KINJIANG UNIVERSITY 机城设计教研室拿】
机原 理械 一、机械运转时的功能关系 1.动能方程 机械运转时，所有作用在机械上 的力都要做功，由能量守恒定律知： 2.机械的运转 a)启动阶段 速度0→ω,动能0→E Wd―Wr―Wf±WG=E－0>0 输入功大于有害功之和。 驱动功 有效功 有害功 重力功 动能增量 Wd―Wr―Wf± WG = E－E0 ωm t ω 启动
1,机械的效率 鑫 b)稳定运转阶段 ①变速稳定阶段o 在o.上下周期波动， (t)=o(t+T,) Wc-0, △E-0 在一个循环内有： 启动稳定运转 停止 W-W,一WFE-E=0→W=W,tW ②匀速稳定阶段⊙=常数，任意时刻都有： Wa-W,一WE-E=0→W-W+W 输入功总是等于有用功与损失功之和。 c)停车阶段o*0 WaW=Wr±Wc=E-Eo<O 输入功小于有用功与损失功之和。 所世大浮 KINJIANG UNIVERSITY 机械设计教研室
机原 理械 b)稳定运转阶段 ①变速稳定阶段ω 在ωm上下周期波动, ω(t)=ω(t+Tp) WG=0, △E=0 在一个循环内有： Wd―Wr―Wf= E－E0＝0→ Wd = Wr+Wf ②匀速稳定阶段ω＝常数，任意时刻都有： Wd―Wr―Wf=E－E0 ＝0→ Wd =Wr＋Wf 输入功总是等于有用功与损失功之和。 c)停车阶段 ω→0 Wd―Wr―Wf±WG= E－E0<0 输入功小于有用功与损失功之和。 ωm t ω 启动 稳定运转 停止

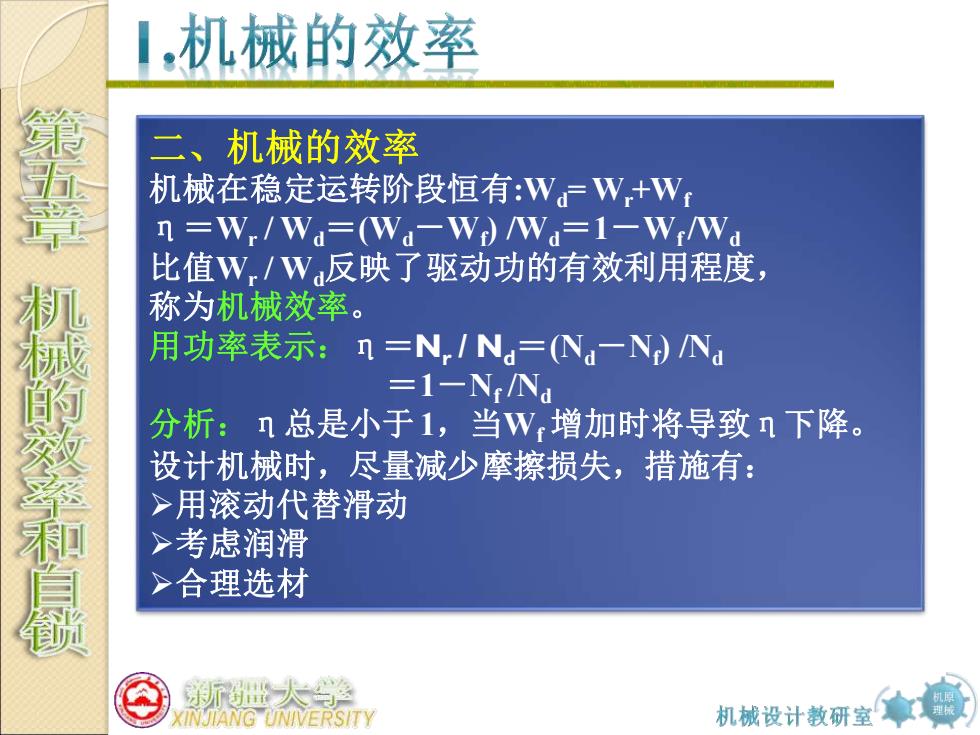

,机械的效率 二、机械的效率 机械在稳定运转阶段恒有：WFW+W, n=Wr/Wa=(Wa-W/Wa=1-Wr/Wa 比值W/W反映了驱动功的有效利用程度， 称为机械效率。 用功率表示：n=N,INa=(Na一N)Na =1-Nr/Nd 分析：n总是小于1，当W,增加时将导致n下降。 设计机械时，尽量减少摩擦损失，措施有： >用滚动代替滑动 >考虑润滑 >合理选材 世大 KINJIANG UNIVERSITY 机械设计教研室拿】
机原 理械 二、机械的效率 机械在稳定运转阶段恒有:Wd = Wr+Wf η＝Wr / Wd ＝(Wd－Wf ) /Wd ＝1－Wf /Wd 比值Wr / Wd反映了驱动功的有效利用程度， 称为机械效率。 用功率表示：η＝Nr / Nd＝(Nd－Nf ) /Nd ＝1－Nf /Nd 分析：η总是小于1，当Wf 增加时将导致η下降。 设计机械时，尽量减少摩擦损失，措施有： ➢用滚动代替滑动 ➢考虑润滑 ➢合理选材

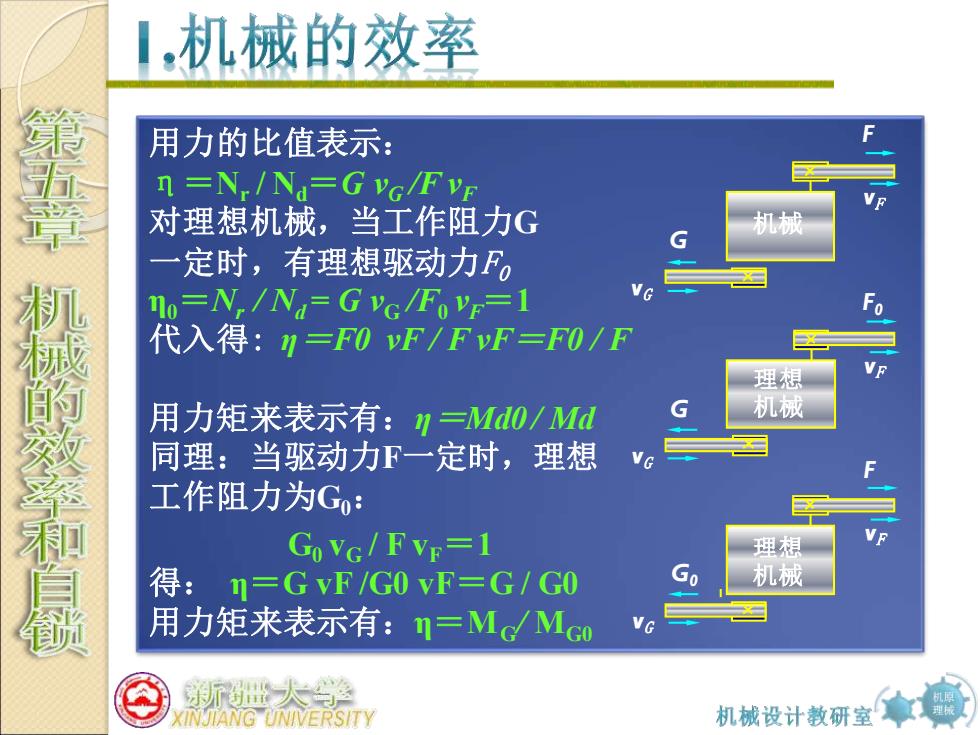

1.机械的效率 五章 用力的比值表示： n=NIN=GVG/FVE 对理想机械，当工作阻力G 定时，有理想驱动力F。 机 Mo=N/Nd=GVG/FoVE=1 代入得：I=F0vE/FvF=F0/F 理想 用力矩来表示有：1=Md0/Md 机械 同理：当驱动力F一定时，理想 V 工作阻力为G: Go VG/F VE=1 理想 得：I=GvF/G0vF=G/G0 机械 用力矩来表示有：三McMG0 所量大浮 INJIANG UNIVERSITY 机械设计教研室
机原 理械 用力的比值表示： η＝Nr / Nd＝G vG /F vF 对理想机械 ，当工作阻力 G 一定时 ，有理想驱动力 F0 η 0 ＝ Nr / Nd = G v G /F0 vF ＝ 1 代入得 : η ＝F0 vF / F vF ＝F0 / F 用力矩来表示有： η ＝Md 0 / Md 同理：当驱动力 F一定时 ，理想 工作阻力为 G 0 ： G 0 v G / F v F ＝ 1 得： η ＝ G vF /G 0 vF ＝ G / G 0 用力矩来表示有： η ＝ M G/ M G 0 F 0vF vG G 理想 机械 理想 机械 FvF vG G 0 FvF vG G 机械
