山多破源宇花 SHANXI INSTITUTE OF ENEROY Evaporation Convection 30% 27% Z Air Radiation motion 40% Conduction 3% Floor 人体辐射散热
z 人体辐射散热
山多能源宇院 SHANXI INSTITUTE OF ENEROY 产加明拉揽 太阳能热水器是典型 的利用辐射换热原理
太阳能热水器是典型 的利用辐射换热原理
山多够源宇花 SHANXI INSTITUTE OF ENEROY 意义和目的 目的： (1)认识热辐射的性质； (2)掌握表面热辐射的基本传递规律； (3)了解气体辐射的特点 (4)掌握热辐射换热的基本研究计算方法 8
8 意义和目的 目的： (1) 认识热辐射的性质； (2) 掌握表面热辐射的基本传递规律； (3) 了解气体辐射的特点 (4) 掌握热辐射换热的基本研究计算方法
山西破源宇花 SHANXI INSTITUTE OF ENEROY §8-1热辐射的基本概念 1.热辐射特点 (①)定义：由热运动产生的，以电磁波形式传递 的能量； 0.1100wm,包括可见光、部分紫外线和红外线。 热射线一 紫蓝绿黄红 Y射线 紫外线 红外线 无线电波 X射线 可 光 010510410-3102 10- 10 102 103 10 波长/um 图8-1 9
9 §8-1 热辐射的基本概念 1.热辐射特点 (1) 定义：由热运动产生的，以电磁波形式传递 的能量； 图8-1 0.1~100μm，包括可见光、部分紫外线和红外线

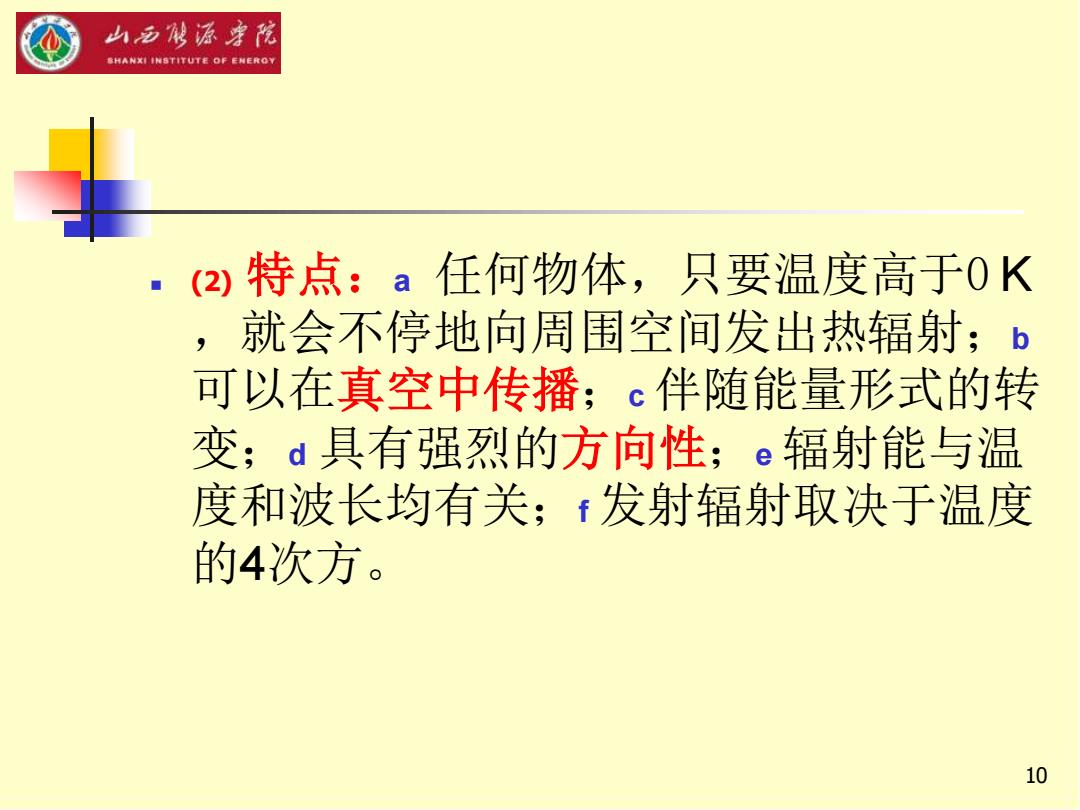

山多砖源宇院 SHANXI INSTITUTE OF ENEROY ·2)特点：a任何物体，只要温度高于0K ,就会不停地向周围空间发出热辐射；b 可以在真空中传播；c伴随能量形式的转 变；d具有强烈的方向性；e辐射能与温 度和波长均有关；发射辐射取决于温度 的4次方。 10
◼ (2) 特点：a 任何物体，只要温度高于0 K ，就会不停地向周围空间发出热辐射；b 可以在真空中传播；c 伴随能量形式的转 变；d 具有强烈的方向性；e 辐射能与温 度和波长均有关；f 发射辐射取决于温度 的4次方。 10
