应用特点 3、应用： 活塞式升降机构可用于瓶子只作上下运动的情形，也 可用于一边旋转一边灌装的情形。 4、特点： （1）机器发生故障、瓶子被卡住时，瓶子不易被损坏 ——由于活塞缸内的压缩空气体积能被压缩 →这样就使得瓶托不再上升 →从而保证瓶子不被损坏 →克服了滑道式升降机构容易损坏 瓶子的缺点； （2）机构在瓶子下降时冲击力较大； （3）需有压缩空气系统
应用特点 3、应用： 活塞式升降机构可用于瓶子只作上下运动的情形，也 可用于一边旋转一边灌装的情形。 4、特点： （1）机器发生故障、瓶子被卡住时，瓶子不易被损坏 ——由于活塞缸内的压缩空气体积能被压缩 →这样就使得瓶托不再上升 →从而保证瓶子不被损坏 →克服了滑道式升降机构容易损坏 瓶子的缺点； （2）机构在瓶子下降时冲击力较大； （3）需有压缩空气系统

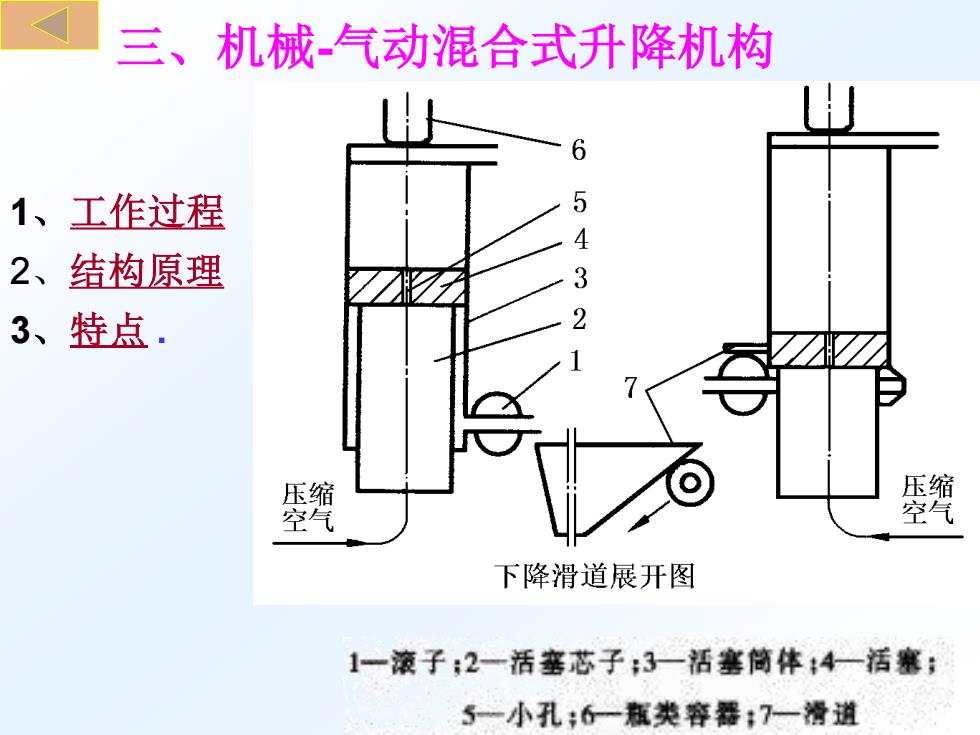

三、机械-气动混合式升降机构 1、工作过程 2、结构原理 3、特点
三、机械-气动混合式升降机构 1、工作过程 2、结构原理 3、特点

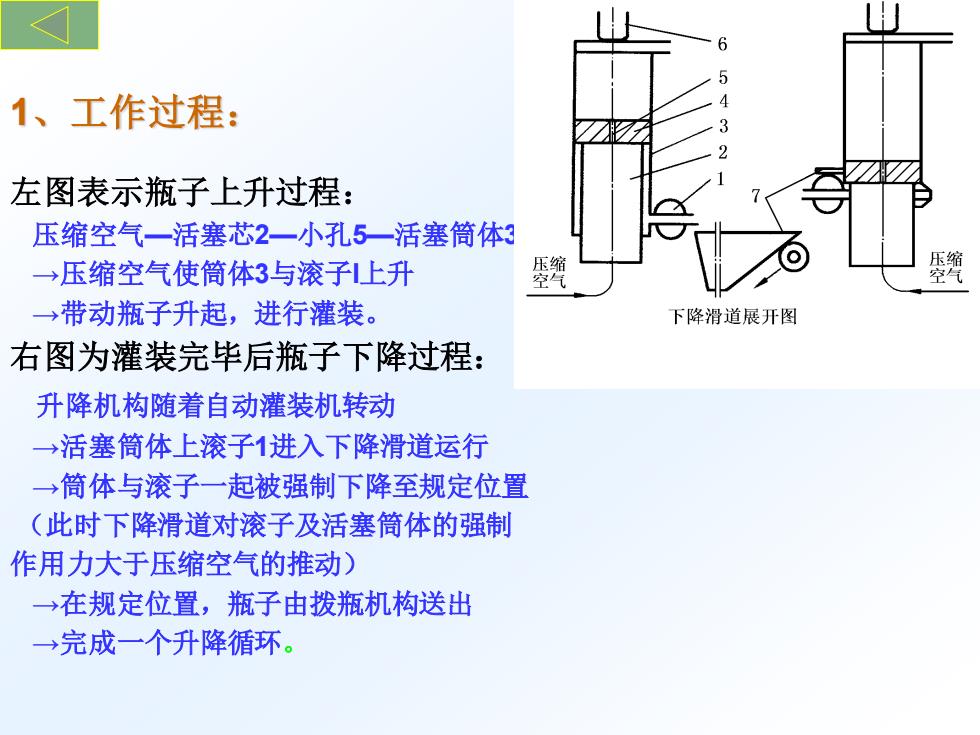

1、工作过程： 左图表示瓶子上升过程： 压缩空气—活塞芯2—小孔5—活塞筒体3 →压缩空气使筒体3与滚子l上升 →带动瓶子升起，进行灌装。 右图为灌装完毕后瓶子下降过程： 升降机构随着自动灌装机转动 →活塞筒体上滚子1进入下降滑道运行 →筒体与滚子一起被强制下降至规定位置 （此时下降滑道对滚子及活塞筒体的强制 作用力大于压缩空气的推动） →在规定位置，瓶子由拨瓶机构送出 →完成一个升降循环
1、工作过程： 左图表示瓶子上升过程： 压缩空气—活塞芯2—小孔5—活塞筒体3 →压缩空气使筒体3与滚子l上升 →带动瓶子升起，进行灌装。 右图为灌装完毕后瓶子下降过程： 升降机构随着自动灌装机转动 →活塞筒体上滚子1进入下降滑道运行 →筒体与滚子一起被强制下降至规定位置 （此时下降滑道对滚子及活塞筒体的强制 作用力大于压缩空气的推动） →在规定位置，瓶子由拨瓶机构送出 →完成一个升降循环

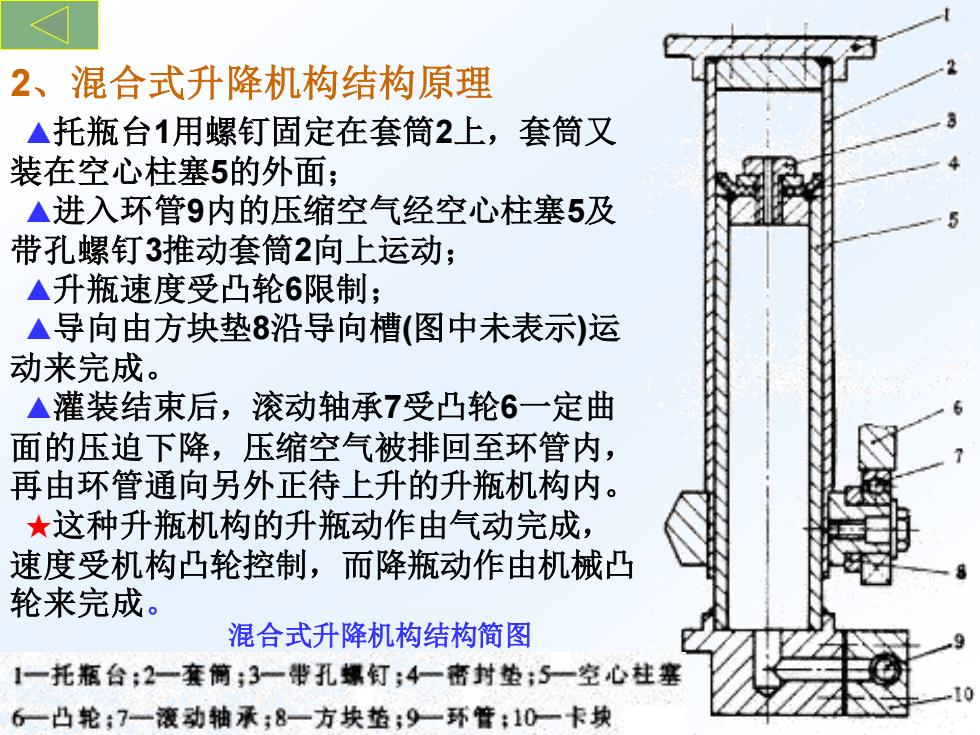

2、混合式升降机构结构原理 混合式升降机构结构简图 ▲托瓶台1用螺钉固定在套筒2上，套筒又 装在空心柱塞5的外面； ▲进入环管9内的压缩空气经空心柱塞5及 带孔螺钉3推动套筒2向上运动； ▲升瓶速度受凸轮6限制； ▲导向由方块垫8沿导向槽(图中未表示)运 动来完成。 ▲灌装结束后，滚动轴承7受凸轮6一定曲 面的压迫下降，压缩空气被排回至环管内， 再由环管通向另外正待上升的升瓶机构内。 ★这种升瓶机构的升瓶动作由气动完成， 速度受机构凸轮控制，而降瓶动作由机械凸 轮来完成
2、混合式升降机构结构原理 混合式升降机构结构简图 ▲托瓶台1用螺钉固定在套筒2上，套筒又 装在空心柱塞5的外面； ▲进入环管9内的压缩空气经空心柱塞5及 带孔螺钉3推动套筒2向上运动； ▲升瓶速度受凸轮6限制； ▲导向由方块垫8沿导向槽(图中未表示)运 动来完成。 ▲灌装结束后，滚动轴承7受凸轮6一定曲 面的压迫下降，压缩空气被排回至环管内， 再由环管通向另外正待上升的升瓶机构内。 ★这种升瓶机构的升瓶动作由气动完成， 速度受机构凸轮控制，而降瓶动作由机械凸 轮来完成

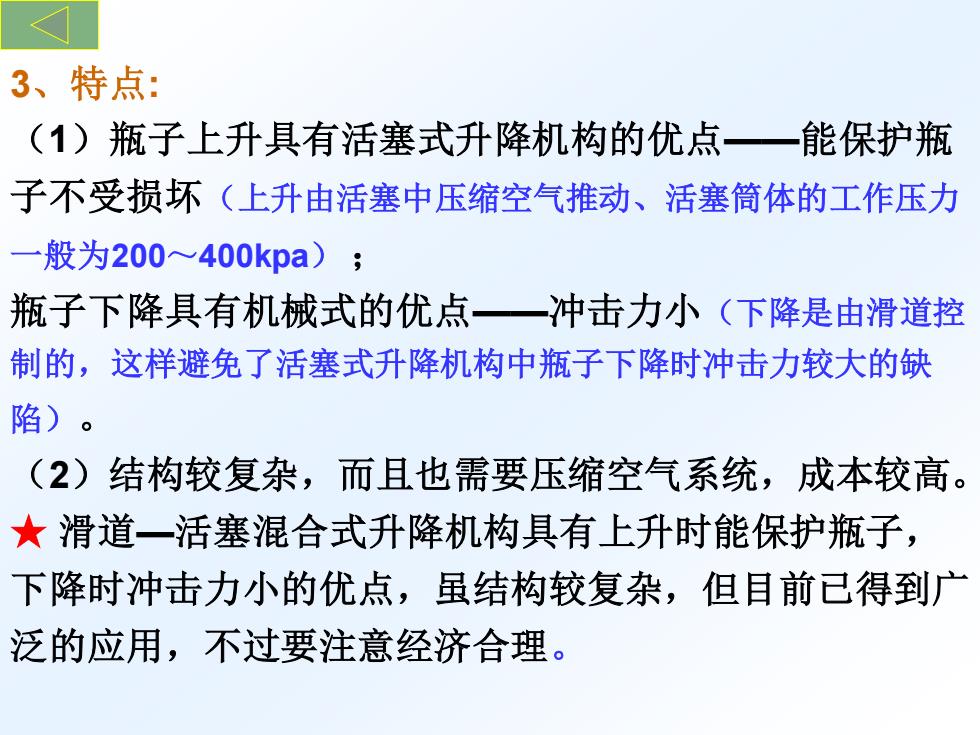

3、特点: （1）瓶子上升具有活塞式升降机构的优点——能保护瓶 子不受损坏（上升由活塞中压缩空气推动、活塞筒体的工作压力 一般为200～400kpa） ； 瓶子下降具有机械式的优点——冲击力小（下降是由滑道控 制的，这样避免了活塞式升降机构中瓶子下降时冲击力较大的缺 陷）。 （2）结构较复杂，而且也需要压缩空气系统，成本较高。 ★ 滑道—活塞混合式升降机构具有上升时能保护瓶子， 下降时冲击力小的优点，虽结构较复杂，但目前已得到广 泛的应用，不过要注意经济合理
3、特点: （1）瓶子上升具有活塞式升降机构的优点——能保护瓶 子不受损坏（上升由活塞中压缩空气推动、活塞筒体的工作压力 一般为200～400kpa） ； 瓶子下降具有机械式的优点——冲击力小（下降是由滑道控 制的，这样避免了活塞式升降机构中瓶子下降时冲击力较大的缺 陷）。 （2）结构较复杂，而且也需要压缩空气系统，成本较高。 ★ 滑道—活塞混合式升降机构具有上升时能保护瓶子， 下降时冲击力小的优点，虽结构较复杂，但目前已得到广 泛的应用，不过要注意经济合理
