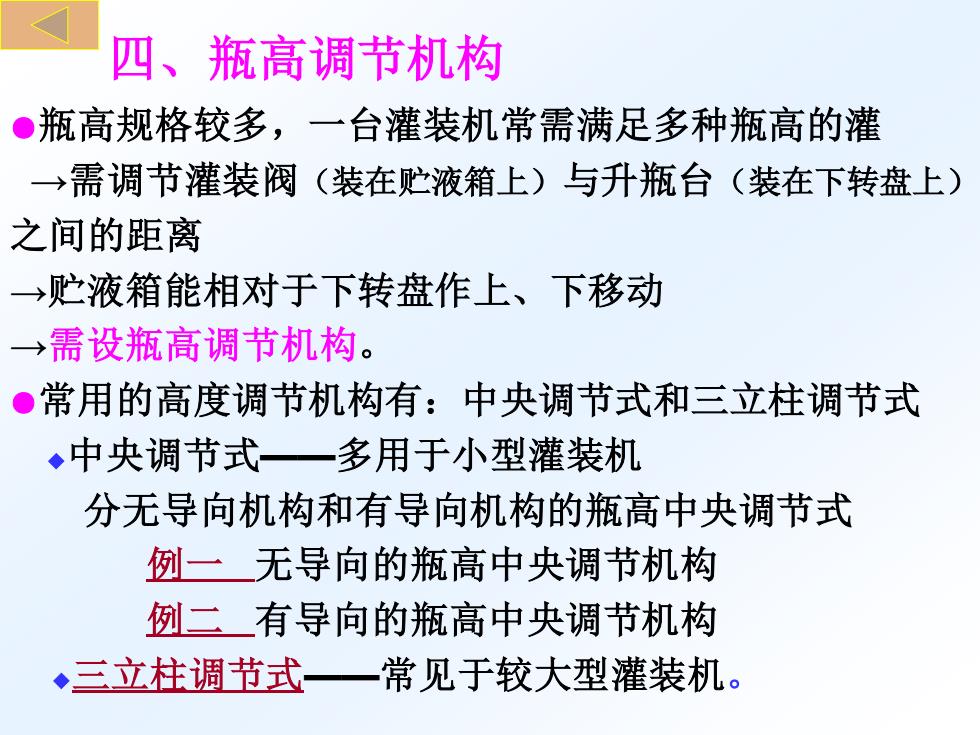

四、瓶高调节机构 ●瓶高规格较多，一台灌装机常需满足多种瓶高的灌 →需调节灌装阀（装在贮液箱上）与升瓶台（装在下转盘上） 之间的距离 →贮液箱能相对于下转盘作上、下移动 →需设瓶高调节机构。 ●常用的高度调节机构有：中央调节式和三立柱调节式 ◆中央调节式——多用于小型灌装机 分无导向机构和有导向机构的瓶高中央调节式 例一 无导向的瓶高中央调节机构 例二 有导向的瓶高中央调节机构 ◆三立柱调节式——常见于较大型灌装机
四、瓶高调节机构 ●瓶高规格较多，一台灌装机常需满足多种瓶高的灌 →需调节灌装阀（装在贮液箱上）与升瓶台（装在下转盘上） 之间的距离 →贮液箱能相对于下转盘作上、下移动 →需设瓶高调节机构。 ●常用的高度调节机构有：中央调节式和三立柱调节式 ◆中央调节式——多用于小型灌装机 分无导向机构和有导向机构的瓶高中央调节式 例一 无导向的瓶高中央调节机构 例二 有导向的瓶高中央调节机构 ◆三立柱调节式——常见于较大型灌装机

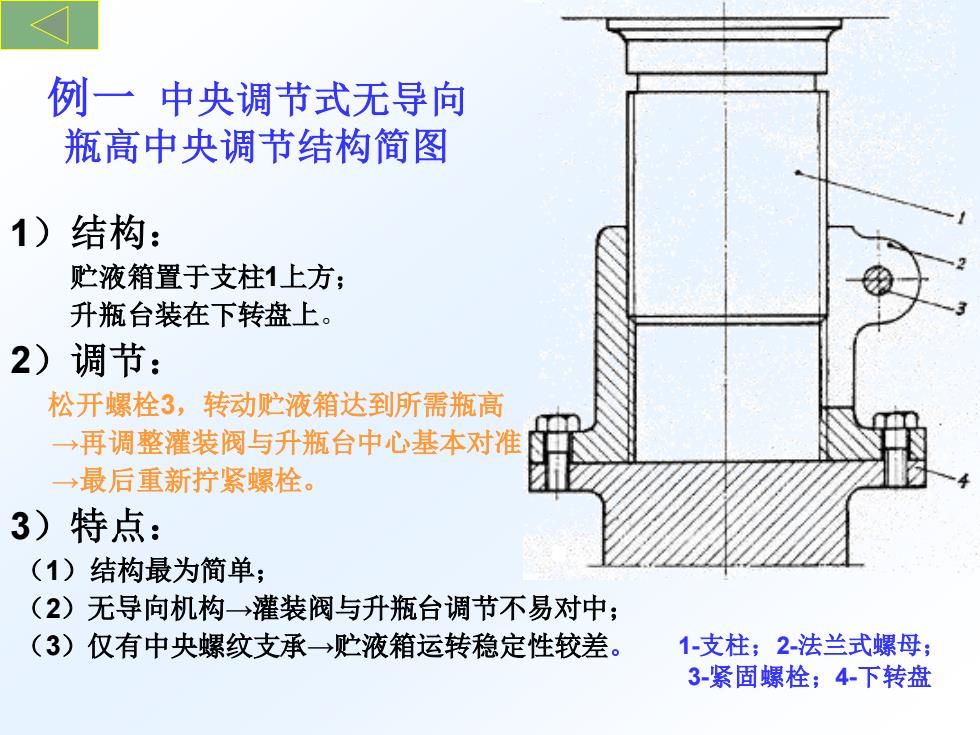

例一 中央调节式无导向 瓶高中央调节结构简图 1-支柱；2-法兰式螺母； 3-紧固螺栓；4-下转盘 1）结构： 贮液箱置于支柱1上方； 升瓶台装在下转盘上。 2）调节： 松开螺栓3，转动贮液箱达到所需瓶高 →再调整灌装阀与升瓶台中心基本对准 →最后重新拧紧螺栓。 3）特点： （1）结构最为简单； （2）无导向机构→灌装阀与升瓶台调节不易对中； （3）仅有中央螺纹支承→贮液箱运转稳定性较差
例一 中央调节式无导向 瓶高中央调节结构简图 1-支柱；2-法兰式螺母； 3-紧固螺栓；4-下转盘 1）结构： 贮液箱置于支柱1上方； 升瓶台装在下转盘上。 2）调节： 松开螺栓3，转动贮液箱达到所需瓶高 →再调整灌装阀与升瓶台中心基本对准 →最后重新拧紧螺栓。 3）特点： （1）结构最为简单； （2）无导向机构→灌装阀与升瓶台调节不易对中； （3）仅有中央螺纹支承→贮液箱运转稳定性较差

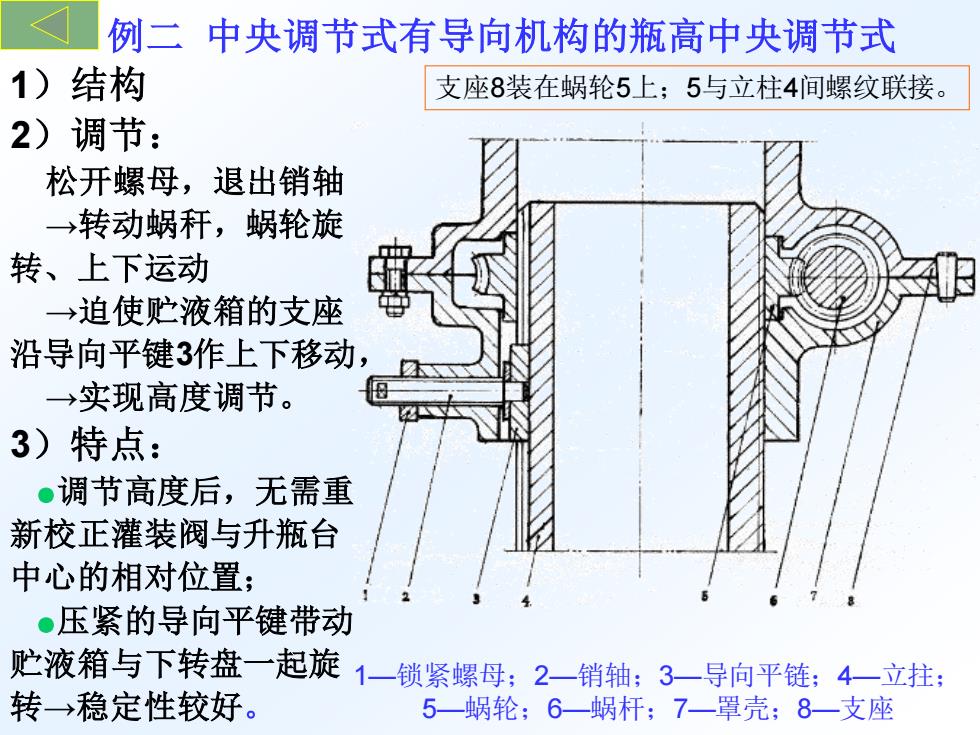

例二 中央调节式有导向机构的瓶高中央调节式 1—锁紧螺母；2—销轴；3—导向平链；4—立拄； 5—蜗轮；6—蜗杆；7—罩壳；8—支座 1）结构 支座8装在蜗轮5上；5与立柱4间螺纹联接。 2）调节： 松开螺母，退出销轴 →转动蜗秆，蜗轮旋 转、上下运动 →迫使贮液箱的支座 沿导向平键3作上下移动， →实现高度调节。 3）特点： ●调节高度后，无需重 新校正灌装阀与升瓶台 中心的相对位置； ●压紧的导向平键带动 贮液箱与下转盘一起旋 转→稳定性较好
例二 中央调节式有导向机构的瓶高中央调节式 1—锁紧螺母；2—销轴；3—导向平链；4—立拄； 5—蜗轮；6—蜗杆；7—罩壳；8—支座 1）结构 支座8装在蜗轮5上；5与立柱4间螺纹联接。 2）调节： 松开螺母，退出销轴 →转动蜗秆，蜗轮旋 转、上下运动 →迫使贮液箱的支座 沿导向平键3作上下移动， →实现高度调节。 3）特点： ●调节高度后，无需重 新校正灌装阀与升瓶台 中心的相对位置； ●压紧的导向平键带动 贮液箱与下转盘一起旋 转→稳定性较好

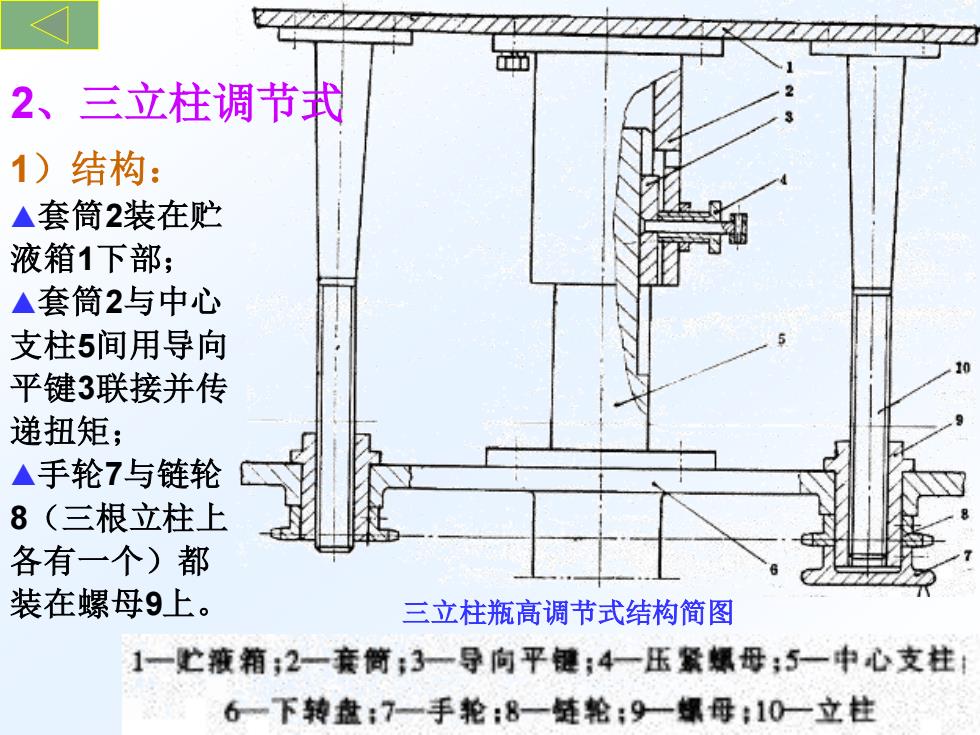

2、三立柱调节式 三立柱瓶高调节式结构简图 1）结构： ▲套筒2装在贮 液箱1下部； ▲套筒2与中心 支柱5间用导向 平键3联接并传 递扭矩； ▲手轮7与链轮 8（三根立柱上 各有一个）都 装在螺母9上
2、三立柱调节式 三立柱瓶高调节式结构简图 1）结构： ▲套筒2装在贮 液箱1下部； ▲套筒2与中心 支柱5间用导向 平键3联接并传 递扭矩； ▲手轮7与链轮 8（三根立柱上 各有一个）都 装在螺母9上

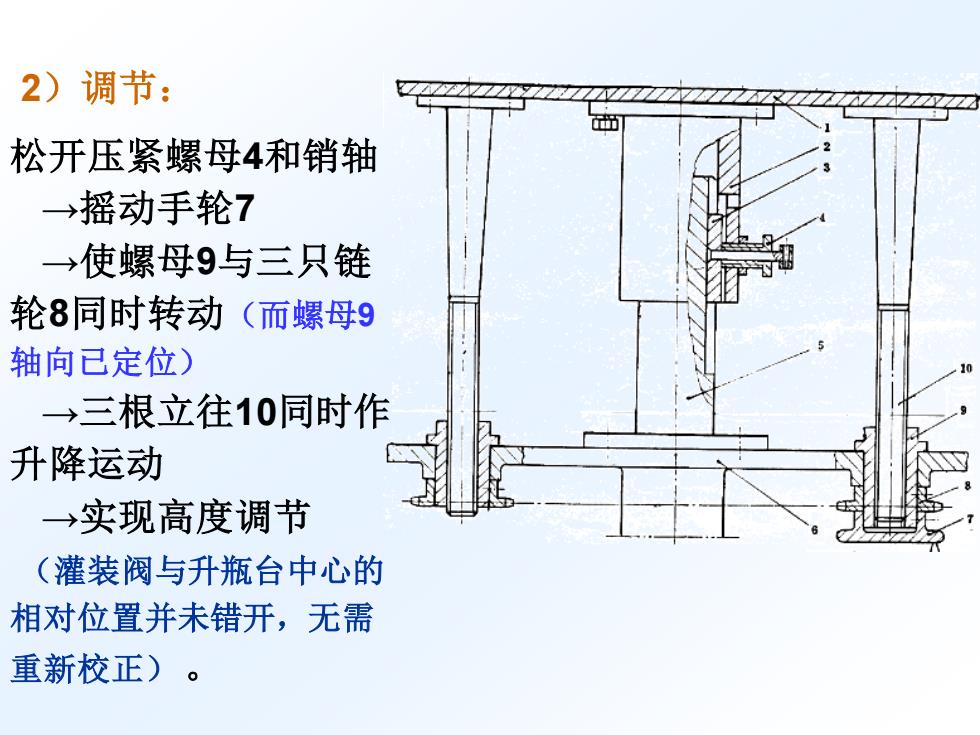

2）调节： 松开压紧螺母4和销轴 →摇动手轮7 →使螺母9与三只链 轮8同时转动（而螺母9 轴向已定位） →三根立往10同时作 升降运动 →实现高度调节 （灌装阀与升瓶台中心的 相对位置并未错开，无需 重新校正）
2）调节： 松开压紧螺母4和销轴 →摇动手轮7 →使螺母9与三只链 轮8同时转动（而螺母9 轴向已定位） →三根立往10同时作 升降运动 →实现高度调节 （灌装阀与升瓶台中心的 相对位置并未错开，无需 重新校正）
