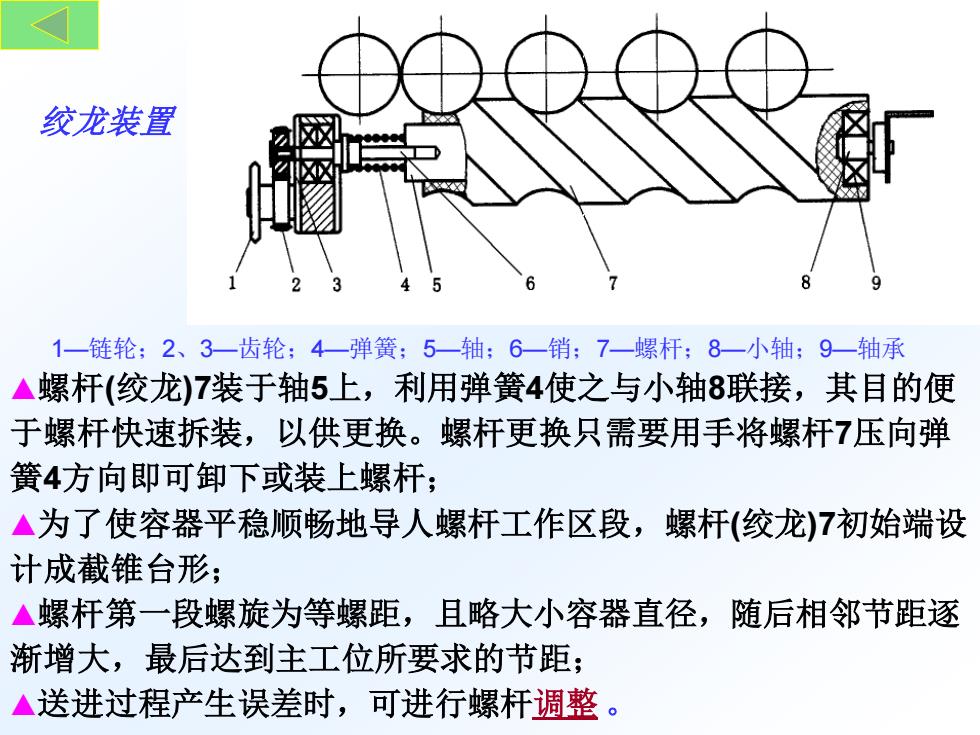

绞龙装置 1—链轮；2、3—齿轮；4—弹簧；5—轴；6—销；7—螺杆；8—小轴；9—轴承 ▲螺杆(绞龙)7装于轴5上，利用弹簧4使之与小轴8联接，其目的便 于螺杆快速拆装，以供更换。螺杆更换只需要用手将螺杆7压向弹 簧4方向即可卸下或装上螺杆； ▲为了使容器平稳顺畅地导人螺杆工作区段，螺杆(绞龙)7初始端设 计成截锥台形； ▲螺杆第一段螺旋为等螺距，且略大小容器直径，随后相邻节距逐 渐增大，最后达到主工位所要求的节距； ▲送进过程产生误差时，可进行螺杆调整
绞龙装置 1—链轮；2、3—齿轮；4—弹簧；5—轴；6—销；7—螺杆；8—小轴；9—轴承 ▲螺杆(绞龙)7装于轴5上，利用弹簧4使之与小轴8联接，其目的便 于螺杆快速拆装，以供更换。螺杆更换只需要用手将螺杆7压向弹 簧4方向即可卸下或装上螺杆； ▲为了使容器平稳顺畅地导人螺杆工作区段，螺杆(绞龙)7初始端设 计成截锥台形； ▲螺杆第一段螺旋为等螺距，且略大小容器直径，随后相邻节距逐 渐增大，最后达到主工位所要求的节距； ▲送进过程产生误差时，可进行螺杆调整
螺杆调整 变节距螺杆调整装置 1—链轮；2—张紧轮；3—链条； 4—链轮；5—齿轮；6—弹簧；7—绞龙 ▲在容器的送进过程中， 由于更换螺杆或其它原因 使容器在主工位超前或滞 后时，须进行螺杆调整。 ▲调整方法： 松开张紧轮，脱开链条 →根据超前或滞后的多 少，将链轮4正向或反向 拨动一定角度 →挂上链条，紧固好张 紧轮，摇动手轮，按要求 试验调整
螺杆调整 变节距螺杆调整装置 1—链轮；2—张紧轮；3—链条； 4—链轮；5—齿轮；6—弹簧；7—绞龙 ▲在容器的送进过程中， 由于更换螺杆或其它原因 使容器在主工位超前或滞 后时，须进行螺杆调整。 ▲调整方法： 松开张紧轮，脱开链条 →根据超前或滞后的多 少，将链轮4正向或反向 拨动一定角度 →挂上链条，紧固好张 紧轮，摇动手轮，按要求 试验调整

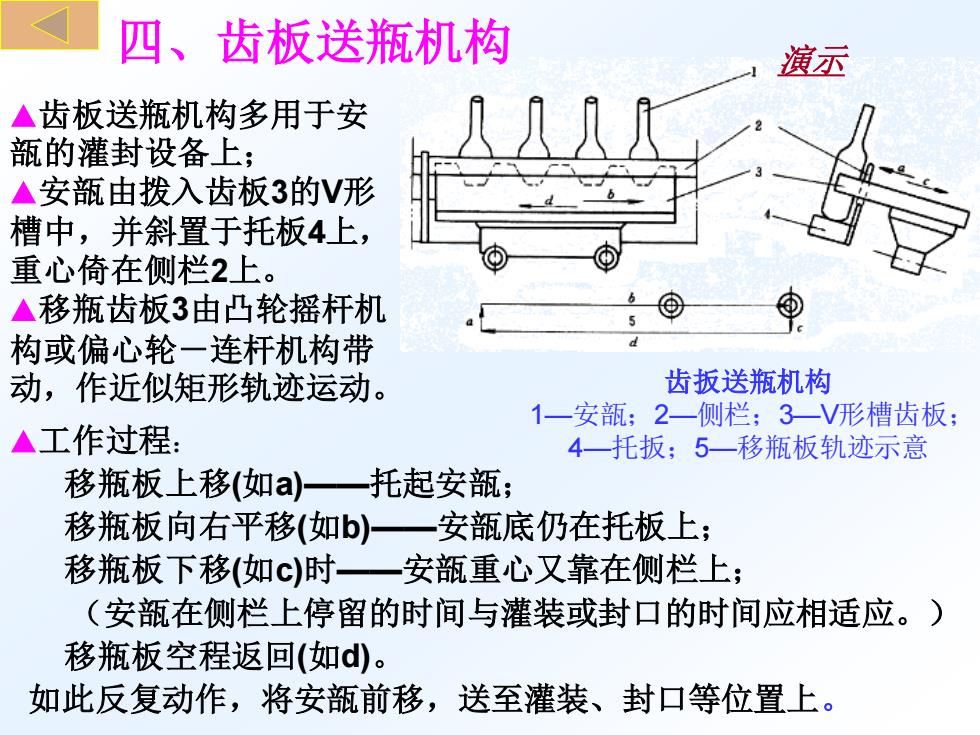

四、齿板送瓶机构 齿扳送瓶机构 1—安瓿；2—侧栏；3—V形槽齿板； 4—托扳；5—移瓶板轨迹示意 ▲齿板送瓶机构多用于安 瓿的灌封设备上； ▲安瓿由拨入齿板3的V形 槽中，并斜置于托板4上， 重心倚在侧栏2上。 ▲移瓶齿板3由凸轮摇杆机 构或偏心轮－连杆机构带 动，作近似矩形轨迹运动。 ▲工作过程： 移瓶板上移(如a)——托起安瓿； 移瓶板向右平移(如b)——安瓿底仍在托板上； 移瓶板下移(如c)时——安瓿重心又靠在侧栏上； （安瓿在侧栏上停留的时间与灌装或封口的时间应相适应。） 移瓶板空程返回(如d)。 如此反复动作，将安瓿前移，送至灌装、封口等位置上。 演示
四、齿板送瓶机构 齿扳送瓶机构 1—安瓿；2—侧栏；3—V形槽齿板； 4—托扳；5—移瓶板轨迹示意 ▲齿板送瓶机构多用于安 瓿的灌封设备上； ▲安瓿由拨入齿板3的V形 槽中，并斜置于托板4上， 重心倚在侧栏2上。 ▲移瓶齿板3由凸轮摇杆机 构或偏心轮－连杆机构带 动，作近似矩形轨迹运动。 ▲工作过程： 移瓶板上移(如a)——托起安瓿； 移瓶板向右平移(如b)——安瓿底仍在托板上； 移瓶板下移(如c)时——安瓿重心又靠在侧栏上； （安瓿在侧栏上停留的时间与灌装或封口的时间应相适应。） 移瓶板空程返回(如d)。 如此反复动作，将安瓿前移，送至灌装、封口等位置上。 演示

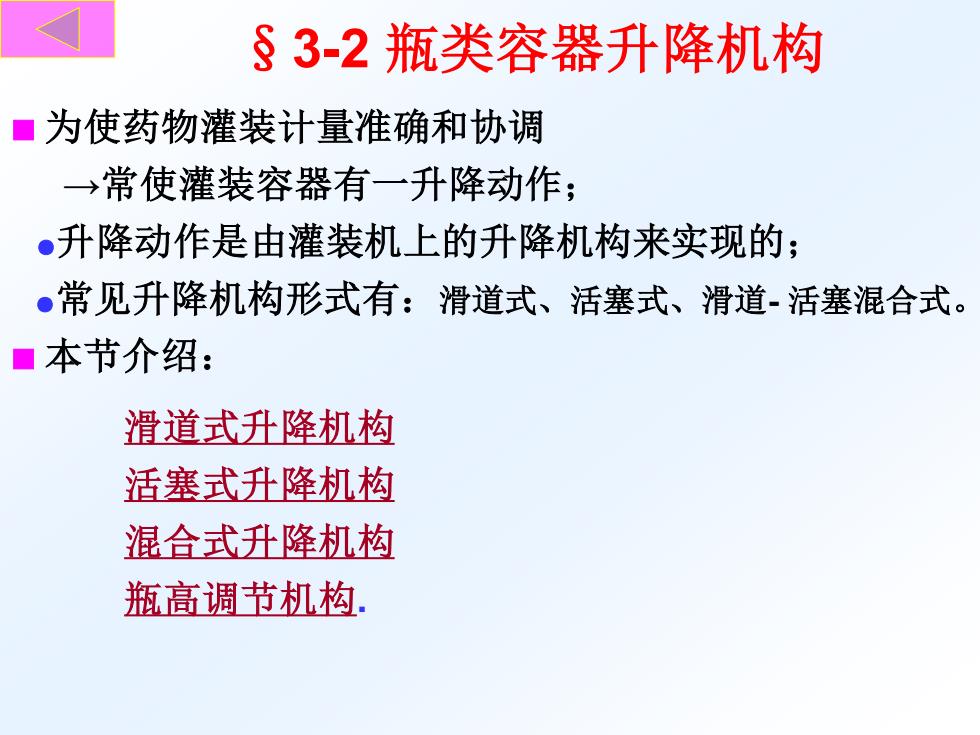

§3-2 瓶类容器升降机构 滑道式升降机构 活塞式升降机构 混合式升降机构 瓶高调节机构. ■ 为使药物灌装计量准确和协调 →常使灌装容器有一升降动作； ●升降动作是由灌装机上的升降机构来实现的； ●常见升降机构形式有：滑道式、活塞式、滑道- 活塞混合式。 ■ 本节介绍：
§3-2 瓶类容器升降机构 滑道式升降机构 活塞式升降机构 混合式升降机构 瓶高调节机构. ■ 为使药物灌装计量准确和协调 →常使灌装容器有一升降动作； ●升降动作是由灌装机上的升降机构来实现的； ●常见升降机构形式有：滑道式、活塞式、滑道- 活塞混合式。 ■ 本节介绍：

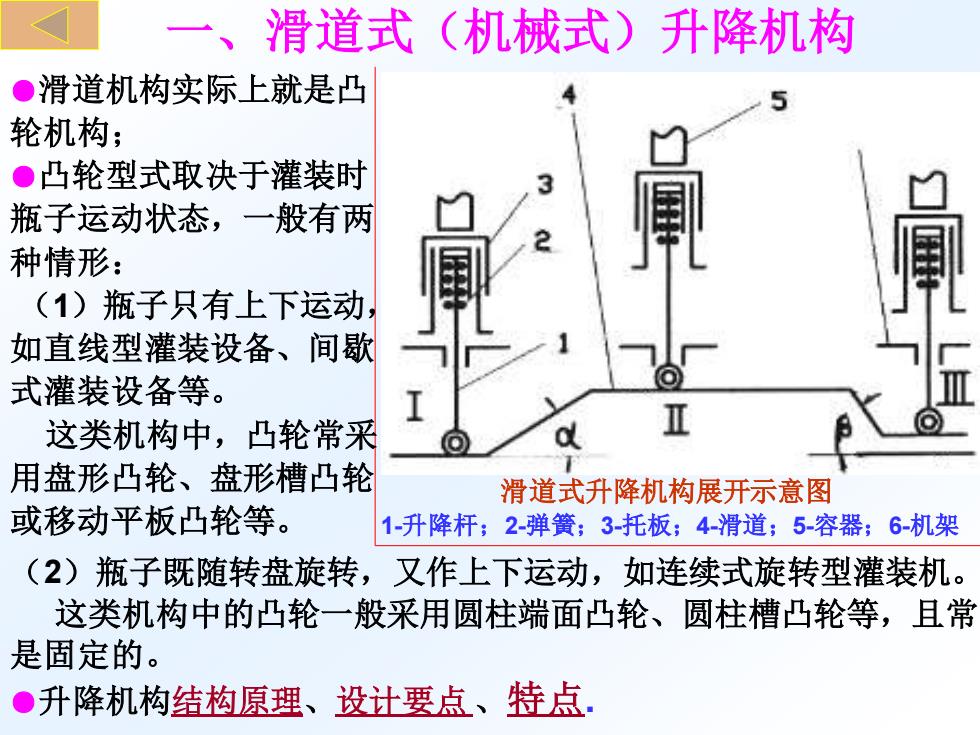

一、滑道式（机械式）升降机构 滑道式升降机构展开示意图 1-升降杆；2-弹簧；3-托板；4-滑道；5-容器；6-机架 （2）瓶子既随转盘旋转，又作上下运动，如连续式旋转型灌装机。 这类机构中的凸轮一般采用圆柱端面凸轮、圆柱槽凸轮等，且常 是固定的。 ●升降机构结构原理、设计要点 、特点. ●滑道机构实际上就是凸 轮机构； ●凸轮型式取决于灌装时 瓶子运动状态，一般有两 种情形： （1）瓶子只有上下运动， 如直线型灌装设备、间歇 式灌装设备等。 这类机构中，凸轮常采 用盘形凸轮、盘形槽凸轮 或移动平板凸轮等
一、滑道式（机械式）升降机构 滑道式升降机构展开示意图 1-升降杆；2-弹簧；3-托板；4-滑道；5-容器；6-机架 （2）瓶子既随转盘旋转，又作上下运动，如连续式旋转型灌装机。 这类机构中的凸轮一般采用圆柱端面凸轮、圆柱槽凸轮等，且常 是固定的。 ●升降机构结构原理、设计要点 、特点. ●滑道机构实际上就是凸 轮机构； ●凸轮型式取决于灌装时 瓶子运动状态，一般有两 种情形： （1）瓶子只有上下运动， 如直线型灌装设备、间歇 式灌装设备等。 这类机构中，凸轮常采 用盘形凸轮、盘形槽凸轮 或移动平板凸轮等
