2、粉针分装机平面布置图 1—贮瓶盘；2—送瓶转盘； 3—弧形拨杆；4—进瓶输送带； 5—行程开关；6—主工作盘； 7—落瓶轨道；8—出瓶输送带； 9—压胶塞工位；10—分装工位 1、不采用拨瓶轮 演示。 ▲玻璃瓶由低速转盘2纳入送瓶输送带并单行排列，一旦遇到主盘 的凹槽，在后续瓶子的推挤作用下，必会有一只瓶卡入槽内，被主 工作盘转动时带走。 ▲工作中，输送带的前进线速度只需等于或略大于主工作盘的平均 线速度即可保证主工作盘凹槽中不会有缺瓶现象。 ▲一旦发生缺瓶现象，则行程开关5的触头将落入凹槽，主传动电 源切断，机器立即停车报警
2、粉针分装机平面布置图 1—贮瓶盘；2—送瓶转盘； 3—弧形拨杆；4—进瓶输送带； 5—行程开关；6—主工作盘； 7—落瓶轨道；8—出瓶输送带； 9—压胶塞工位；10—分装工位 1、不采用拨瓶轮 演示。 ▲玻璃瓶由低速转盘2纳入送瓶输送带并单行排列，一旦遇到主盘 的凹槽，在后续瓶子的推挤作用下，必会有一只瓶卡入槽内，被主 工作盘转动时带走。 ▲工作中，输送带的前进线速度只需等于或略大于主工作盘的平均 线速度即可保证主工作盘凹槽中不会有缺瓶现象。 ▲一旦发生缺瓶现象，则行程开关5的触头将落入凹槽，主传动电 源切断，机器立即停车报警
三、绞龙送进机构 例一 真空转鼓贴签机构 例二 输液瓶轧盖机进瓶机构 例三 口服液灌装轧盖进瓶机构。 ▲绞龙送进机构的关键部件——绞龙 . ▲有时为将输送带上的容器分件逐个送到主工位 →采用螺旋输送型式——绞龙(变节距螺杆)送进机构。 ▲绞龙送进机构广泛应用于针剂、输液剂及有关包装生 产设备上
三、绞龙送进机构 例一 真空转鼓贴签机构 例二 输液瓶轧盖机进瓶机构 例三 口服液灌装轧盖进瓶机构。 ▲绞龙送进机构的关键部件——绞龙 . ▲有时为将输送带上的容器分件逐个送到主工位 →采用螺旋输送型式——绞龙(变节距螺杆)送进机构。 ▲绞龙送进机构广泛应用于针剂、输液剂及有关包装生 产设备上
例一 真空转鼓贴签机构 ●该机构适用于圆柱形容器贴身签。 ● 进瓶螺杆2的作用是把输送带送来的成排瓶子按一定间距隔开， 并以与真空转鼓3的工作节拍相适应的速度把瓶子送入贴签工位。 ● 螺杆一侧装有“无瓶不取签”装置的触头，利用电磁铁来控制无 瓶通过螺杆时，取签头不再动作
例一 真空转鼓贴签机构 ●该机构适用于圆柱形容器贴身签。 ● 进瓶螺杆2的作用是把输送带送来的成排瓶子按一定间距隔开， 并以与真空转鼓3的工作节拍相适应的速度把瓶子送入贴签工位。 ● 螺杆一侧装有“无瓶不取签”装置的触头，利用电磁铁来控制无 瓶通过螺杆时，取签头不再动作

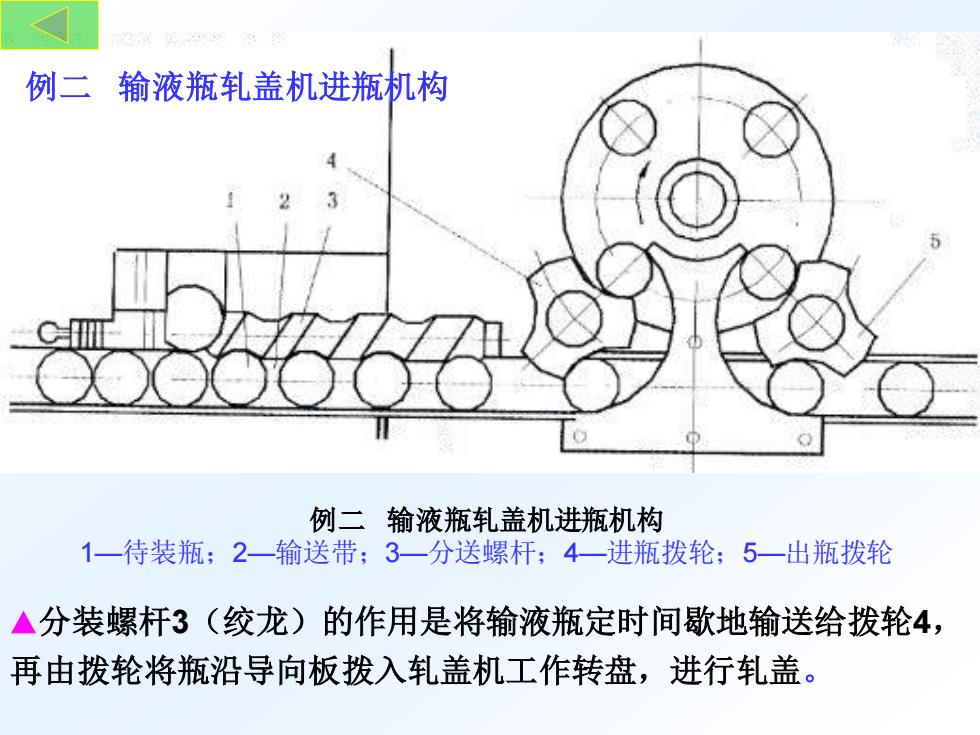

例二 输液瓶轧盖机进瓶机构 ▲分装螺杆3（绞龙）的作用是将输液瓶定时间歇地输送给拨轮4， 再由拨轮将瓶沿导向板拨入轧盖机工作转盘，进行轧盖。 例二 输液瓶轧盖机进瓶机构 1—待装瓶；2—输送带；3—分送螺杆；4—进瓶拨轮；5—出瓶拨轮
例二 输液瓶轧盖机进瓶机构 ▲分装螺杆3（绞龙）的作用是将输液瓶定时间歇地输送给拨轮4， 再由拨轮将瓶沿导向板拨入轧盖机工作转盘，进行轧盖。 例二 输液瓶轧盖机进瓶机构 1—待装瓶；2—输送带；3—分送螺杆；4—进瓶拨轮；5—出瓶拨轮
口服液灌装轧盖进瓶机构 演示
口服液灌装轧盖进瓶机构 演示
