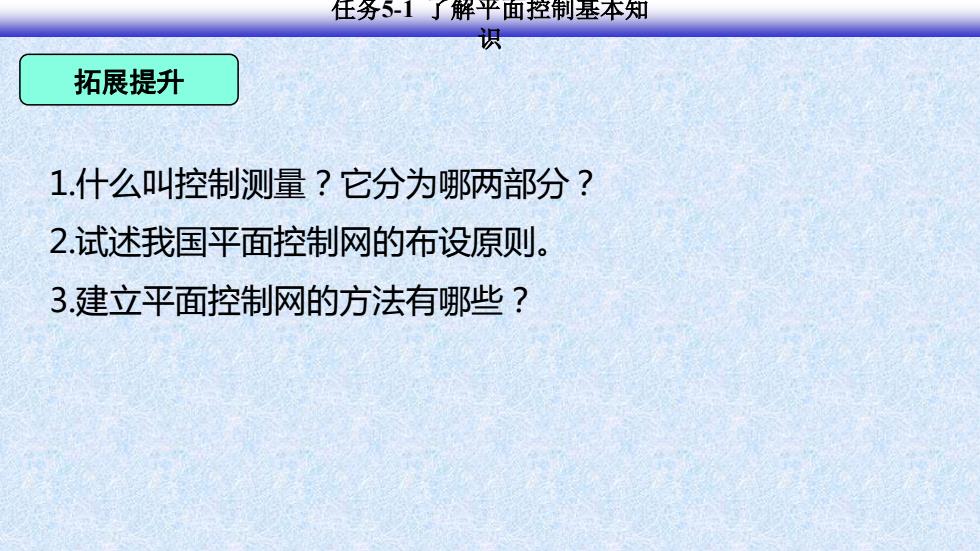

王务5-1了解平面腔制基本知 识 拓展提升 1.什么叫控制测量？它分为哪两部分？ 2.试述我国平面控制网的布设原则。 3建立平面控制网的方法有哪些？
任务5-1 了解平面控制基本知 识 拓展提升 1.什么叫控制测量？它分为哪两部分？ 2.试述我国平面控制网的布设原则。 3.建立平面控制网的方法有哪些？

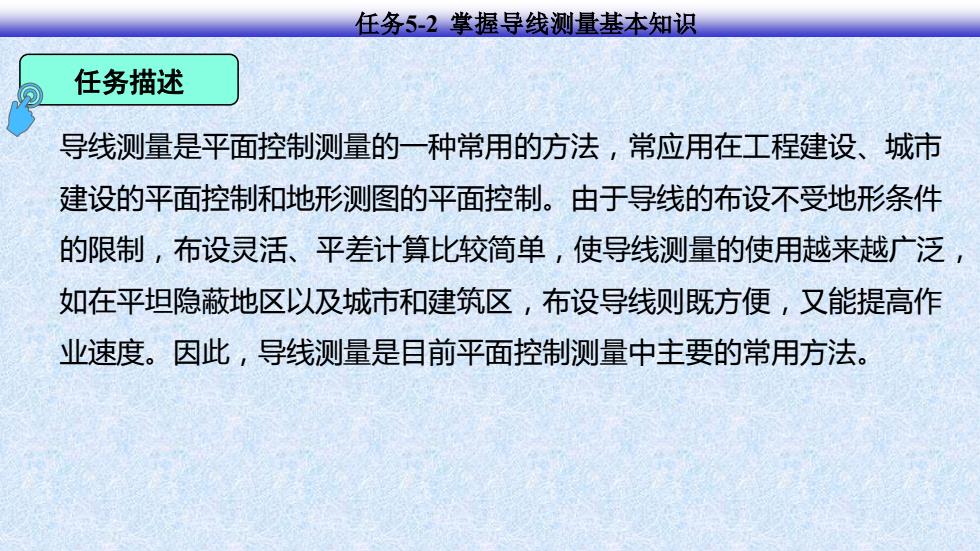

任务5-2掌握导线测量基本知识 任务描述 导线测量是平面控制测量的一种常用的方法，常应用在工程建设、城市 建设的平面控制和地形测图的平面控制。由于导线的布设不受地形条件 的限制，布设灵活、平差计算比较简单，使导线测量的使用越来越广泛 如在平坦隐蔽地区以及城市和建筑区，布设导线则既方便，又能提高作 业速度。因此，导线测量是目前平面控制测量中主要的常用方法
任务5-2 掌握导线测量基本知识 任务描述 导线测量是平面控制测量的一种常用的方法，常应用在工程建设、城市 建设的平面控制和地形测图的平面控制。由于导线的布设不受地形条件 的限制，布设灵活、平差计算比较简单，使导线测量的使用越来越广泛， 如在平坦隐蔽地区以及城市和建筑区，布设导线则既方便，又能提高作 业速度。因此，导线测量是目前平面控制测量中主要的常用方法

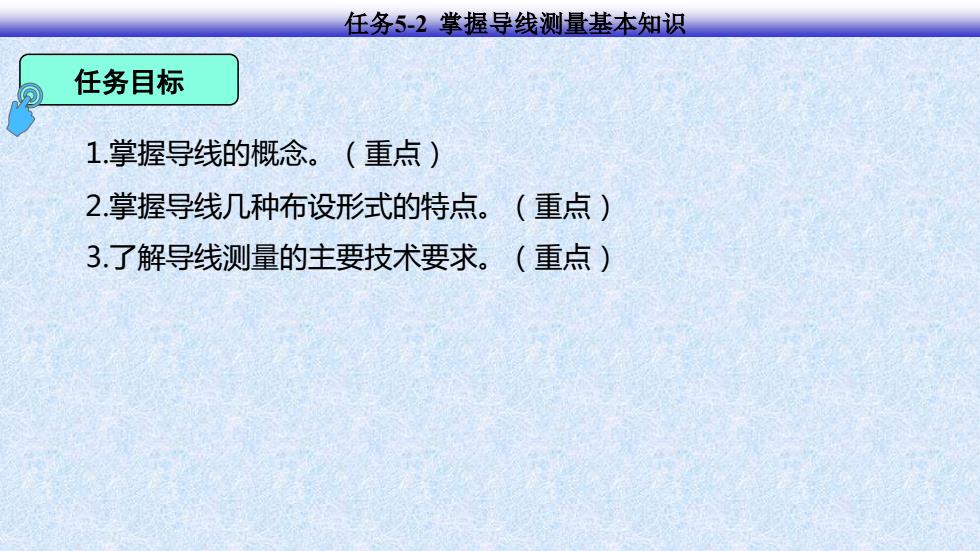

任务5-2掌握导线测量基本知识 任务目标 1.掌握导线的概念。（重点） 2.掌握导线几种布设形式的特点。（重点） 3.了解导线测量的主要技术要求。（重点)
任务5-2 掌握导线测量基本知识 任务目标 1.掌握导线的概念。（重点） 2.掌握导线几种布设形式的特点。（重点） 3.了解导线测量的主要技术要求。（重点）

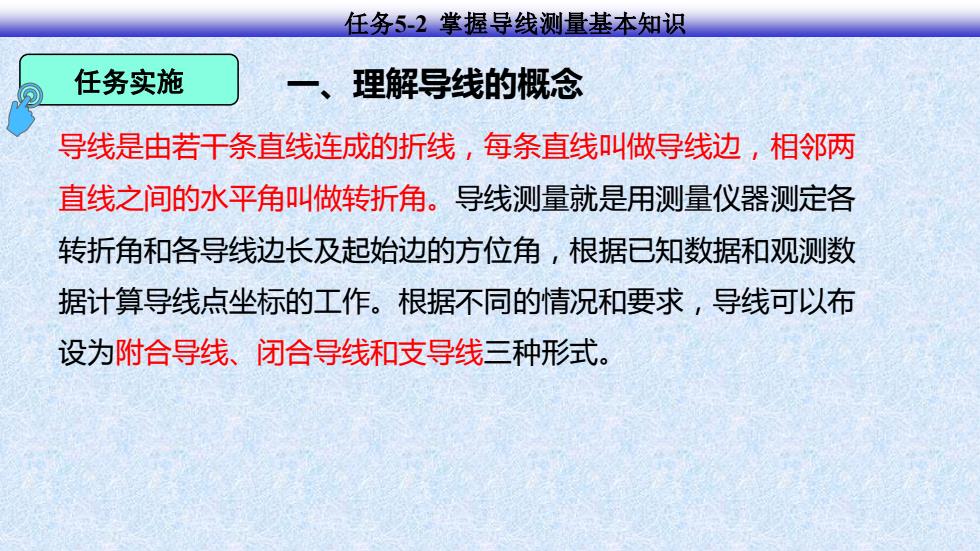

任务5-2掌握导线测量基本知识 任务实施 一、理解导线的概念 导线是由若干条直线连成的折线，每条直线叫做导线边，相邻两 直线之间的水平角叫做转折角。导线测量就是用测量仪器测定各 转折角和各导线边长及起始边的方位角，根据已知数据和观测数 据计算导线点坐标的工作。根据不同的情况和要求，导线可以布 设为附合导线、闭合导线和支导线三种形式
一、理解导线的概念 导线是由若干条直线连成的折线，每条直线叫做导线边，相邻两 直线之间的水平角叫做转折角。导线测量就是用测量仪器测定各 转折角和各导线边长及起始边的方位角，根据已知数据和观测数 据计算导线点坐标的工作。根据不同的情况和要求，导线可以布 设为附合导线、闭合导线和支导线三种形式。 任务实施 任务5-2 掌握导线测量基本知识

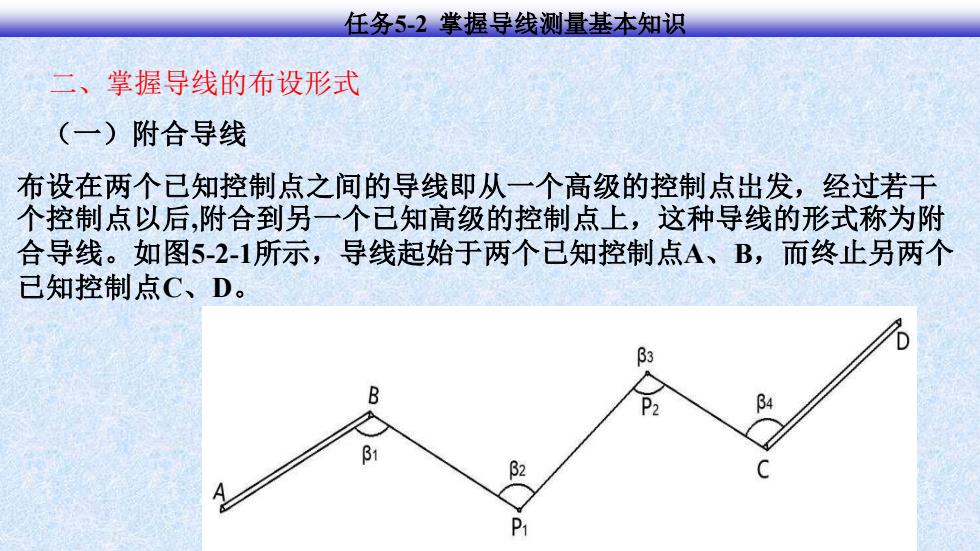

任务5-2掌握导线测量基本知识 二、掌握导线的布设形式 (一)附合导线 布设在两个已知控制点之间的导线即从一个高级的控制点出发，经过若干 个控制点以后，附合到另一个已知高级的控制点上，这种导线的形式称为附 合导线。如图5-2-1所示，导线起始于两个已知控制点A、B,而终止另两个 已知控制点C、D。 β3 B P2 B4 B1 B2 D
任务5-2 掌握导线测量基本知识 二、掌握导线的布设形式 （一）附合导线 布设在两个已知控制点之间的导线即从一个高级的控制点岀发，经过若干 个控制点以后,附合到另一个已知高级的控制点上，这种导线的形式称为附 合导线。如图5-2-1所示，导线起始于两个已知控制点A、B，而终止另两个 已知控制点C、D
