任务51了解平面控制基本知 识 (2)城市平面控制网 在城市地区，为满足1：500~1：2000比例尺地形测图和城市建 设施工放样的需求应进一步布设城市平面控制网。城市平面控制 网在国家控制网的控制下布设，按城市范围大小布设不同精度等 级的平面控制网。城市平面控制网分为二、三、四等及一、二、 三级。城市平面控制测量主要采用GNSS测量、导线测量等方法。 城市平面控制网的首级网应与国家平面控制网联测
任务5-1 了解平面控制基本知 识 （2）城市平面控制网 在城市地区，为满足1：500～1：2 000比例尺地形测图和城市建 设施工放样的需求应进一步布设城市平面控制网。城市平面控制 网在国家控制网的控制下布设，按城市范围大小布设不同精度等 级的平面控制网。城市平面控制网分为二、三、四等及一、二、 三级。城市平面控制测量主要采用GNSS测量、导线测量等方法。 城市平面控制网的首级网应与国家平面控制网联测
任务5-1了解平面控制基本知 识 (3)小区域平面控制网 在小于10km范围内建立的控制网，称为小区域控制网。 在这个范围内，水准面可视为水平面，采用平面直角坐标系计 算控制点的坐标，不需将测量成果归算到高斯平面上
任务5-1 了解平面控制基本知 识 （3）小区域平面控制网 在小于10 km2范围内建立的控制网，称为小区域控制网。 在这个范围内，水准面可视为水平面，采用平面直角坐标系计 算控制点的坐标，不需将测量成果归算到高斯平面上
任务5-1了解平面控制基本知 识 2.平面控制网的测量方法 建立平面控制网的方法有导线测量、三角测量和GNSS测量。 (1)导线测量 导线测量是平面控制测量的一种常用的方法。所谓导线就是将测区内的相邻 控制点连成一系列的折线。构成导线的控制点称为导线点，折线称为导线边。 (a) (b)
任务5-1 了解平面控制基本知 识 2.平面控制网的测量方法 建立平面控制网的方法有导线测量、三角测量和GNSS测量。 （1）导线测量 导线测量是平面控制测量的一种常用的方法。所谓导线就是将测区内的相邻 控制点连成一系列的折线。构成导线的控制点称为导线点，折线称为导线边
任务5-1了解平面控制基本知 识 (2)三角测量 三角测量是在地面上选择若干有控制意义的控制点组成一系列三角形，观测 三角形中的内角，并精密测定起始边的边长和方位角，计算各个三角形的边 长，再根据起始点坐标、起始方位角和各边边长，采用一定的方法推算出各三 角点的平面坐标。 单三角锁 中心多边形 大地多边形 线型多边形
任务5-1 了解平面控制基本知 识 （2）三角测量 三角测量是在地面上选择若干有控制意义的控制点组成一系列三角形，观测 三角形中的内角，并精密测定起始边的边长和方位角，计算各个三角形的边 长,再根据起始点坐标、起始方位角和各边边长，采用一定的方法推算出各三 角点的平面坐标

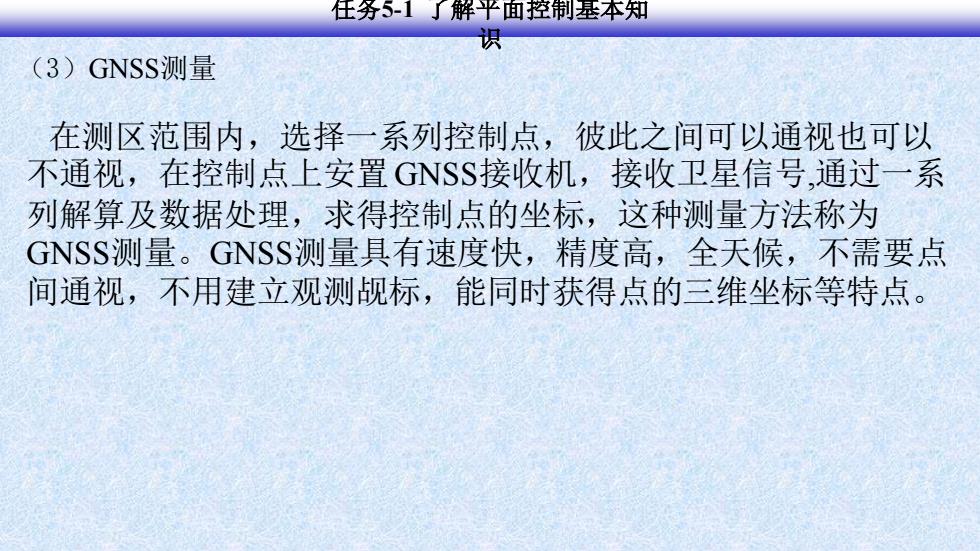

任务5-1了解平面控制基本知 识 (3)GNSS测量 在测区范围内，选择一系列控制点，彼此之间可以通视也可以 不通视，在控制点上安置GNSS接收机，接收卫星信号，通过一系 列解算及数据处理，求得控制点的坐标，这种测量方法称为 GNSS测量。GNSS测量具有速度快，精度高，全天候，不需要点 间通视，不用建立观测觇标，能同时获得点的三维坐标等特点
任务5-1 了解平面控制基本知 识 （3）GNSS测量 在测区范围内，选择一系列控制点，彼此之间可以通视也可以 不通视，在控制点上安置GNSS接收机，接收卫星信号,通过一系 列解算及数据处理，求得控制点的坐标，这种测量方法称为 GNSS测量。GNSS测量具有速度快，精度高，全天候，不需要点 间通视，不用建立观测觇标，能同时获得点的三维坐标等特点
