导航 2.磁通量的变化率。 磁通量的变化率表示 变化的快慢,用表示,其中 △Φ表示磁通量的变化量,△表示发生磁通量变化所用的时间
导航 2.磁通量的变化率。 磁通量的变化率表示 磁通量 变化的快慢,用 表示,其中 ΔΦ表示磁通量的变化量,Δt表示发生磁通量变化所用的时间。 𝚫𝜱 𝚫𝒕
导 3法拉第电磁感应定律。 )内容:闭合电路中感应电动势的大小,跟穿过这一电路的 磁通量的 成正比。 (2)公式:E= 。若闭合电路是一个匝数为n的线圈,则 E= (3)在国际单位制中,磁通量的单位是 ,感应电动势 的单位是
导航 3.法拉第电磁感应定律。 (1)内容:闭合电路中感应电动势的大小,跟穿过这一电路的 磁通量的 变化率 成正比。 (2)公式:E= 𝚫𝜱 𝚫𝒕 。若闭合电路是一个匝数为 n 的线圈,则 E= n 𝚫𝜱 𝚫𝒕 。 (3)在国际单位制中,磁通量的单位是 韦伯 ,感应电动势 的单位是 伏特
导 微思考1产生感应电动势的电路一定是闭合的吗? 答案:不一定。当闭合电路中磁通量发生变化时,会产生感 应电动势和感应电流;如果电路不闭合,仍会产生感应电动势, 但不会产生感应电流。 2.感应电动势和磁通量都和线圈的匝数成正比吗? 答案:感应电动势的大小和线圈匝数成正比,但磁通量和线 圈的匝数无关
导航 微思考1.产生感应电动势的电路一定是闭合的吗? 答案:不一定。当闭合电路中磁通量发生变化时,会产生感 应电动势和感应电流;如果电路不闭合,仍会产生感应电动势, 但不会产生感应电流。 2.感应电动势和磁通量都和线圈的匝数成正比吗? 答案:感应电动势的大小和线圈匝数成正比,但磁通量和线 圈的匝数无关

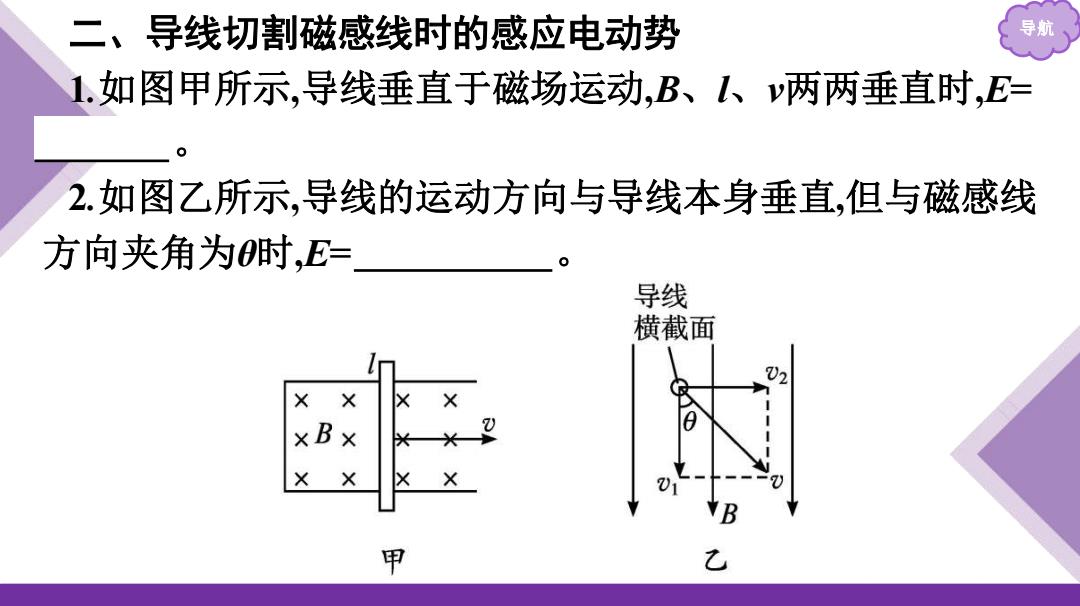

二、导线切割磁感线时的感应电动势 导航 1.如图甲所示,导线垂直于磁场运动,B、、两两垂直时,E= 2.如图乙所示,导线的运动方向与导线本身垂直,但与磁感线 方向夹角为时,E= 导线 横截面 02 xB× 甲 乙
二、导线切割磁感线时的感应电动势 导航 1.如图甲所示,导线垂直于磁场运动,B、l、v两两垂直时,E= Blv 。 2.如图乙所示,导线的运动方向与导线本身垂直,但与磁感线 方向夹角为θ时,E= Blvsin θ
微训练如图所示,一金属弯杆处在磁感 X 应强度大小为B、方向垂直纸面向里的 匀强磁场中,已知lb=lc=l,当它以速度y 向右平动时,α、c两点间的电势差为多 X × × 少? 答案:Blysin 0 解析:公式E=B加中的L为导体切割磁感线的有效长度,也就 是与磁感应强度B和速度v垂直的长度,因此该金属弯杆的有 效长度为lsin0,故感应电动势大小为Blysin0,a、c两点间的 电势差为Blysin 0
微训练如图所示 导航 ,一金属弯杆处在磁感 应强度大小为B、方向垂直纸面向里的 匀强磁场中,已知lab =lbc=l,当它以速度v 向右平动时,a、c两点间的电势差为多 少? 答案:Blvsin θ 解析:公式E=Blv中的l为导体切割磁感线的有效长度,也就 是与磁感应强度B和速度v垂直的长度,因此该金属弯杆的有 效长度为lsin θ,故感应电动势大小为Blvsin θ,a、c两点间的 电势差为Blvsin θ
