使用注意事项 由于在摄影前可改变摄影范围的大小，在读取部分设置予 读程序，并能反复使用P,所以用一张较大的P来记录X 线影像，可以大大减少胶片尺寸的选择次数。 IP在再次使用时，最好重作一次光照射，以消除可能存在 的任何潜影。 由于P上的荧光物质对X线的敏感度高于普通X线胶片， 要求很好屏蔽
使用注意事项 • 由于在摄影前可改变摄影范围的大小，在读取部分设置予 读程序，并能反复使用IP，所以用一张较大的IP来记录X 线影像，可以大大减少胶片尺寸的选择次数。 • IP在再次使用时，最好重作一次光照射，以消除可能存在 的任何潜影。 • 由于IP上的荧光物质对X线的敏感度高于普通X线胶片， 要求很好屏蔽

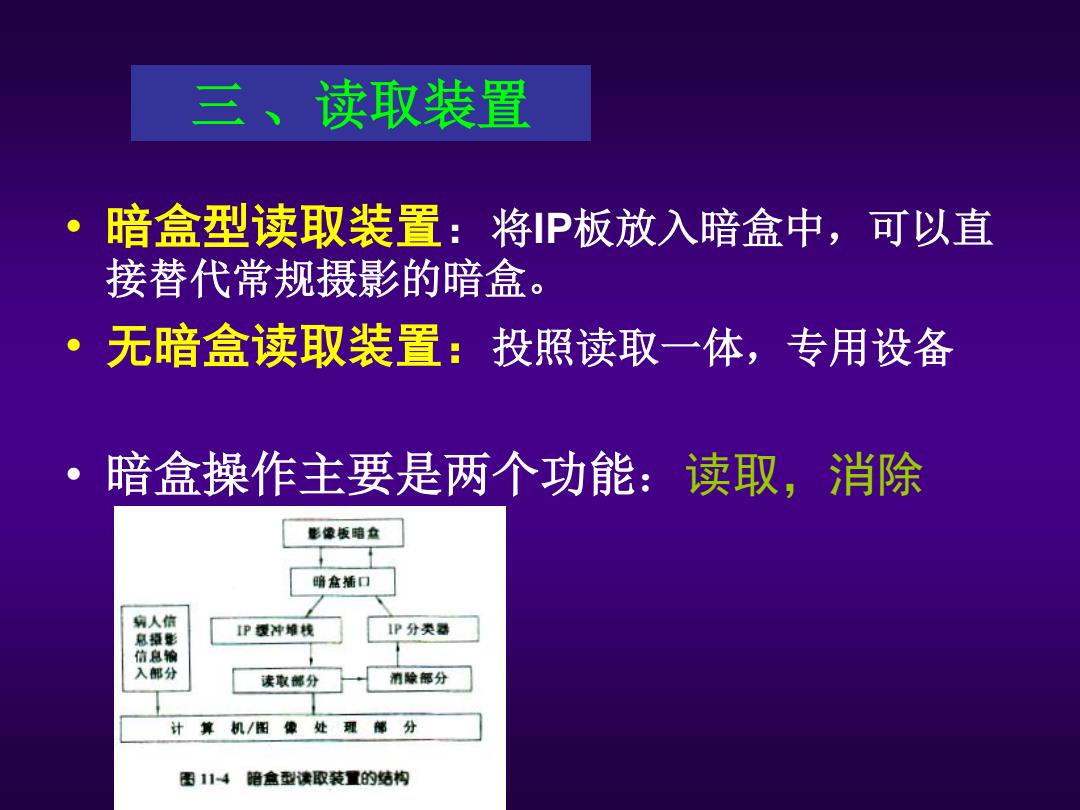

三、读取装置 暗盒型读取装置：将P板放入暗盒中，可以直 接替代常规摄影的暗盒。 无暗盒读取装置：投照读取一体，专用设备 暗盒操作主要是两个功能：读取，消除 影像版暗盒 暗盒插口 病人信 1P分类器 息量影 【P缓冲雄栈 信息输 入部分 读取部分 消除部分 计 算机/图像处理第分 图114暗盒型读取装量的结构
• 暗盒型读取装置：将IP板放入暗盒中，可以直 接替代常规摄影的暗盒。 • 无暗盒读取装置：投照读取一体，专用设备 • 暗盒操作主要是两个功能：读取，消除 三 、读取装置

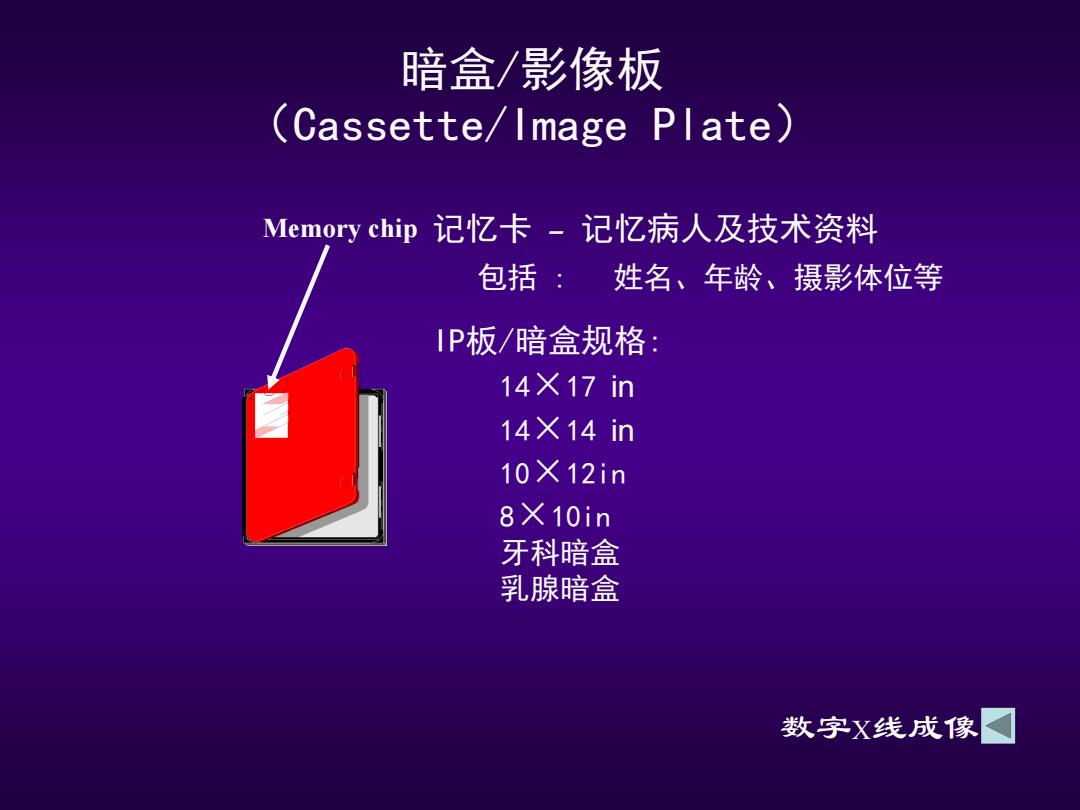

暗盒/影像板 (Cassette/Image Plate) Memory chip记忆卡-记忆病人及技术资料 包括： 姓名、年龄、摄影体位等 IP板/暗盒规格： 14×17in 14×14in 10×12in 8×10in 牙科暗盒 乳腺暗盒 数字X线成像
暗盒/影像板 （Cassette/Image Plate） 记忆卡 – 记忆病人及技术资料 包括 : 姓名、年龄、摄影体位等 IP板/暗盒规格: 14×17 in 14×14 in 10×12in 8×10in 牙科暗盒 乳腺暗盒 Memory chip 数字X线成像

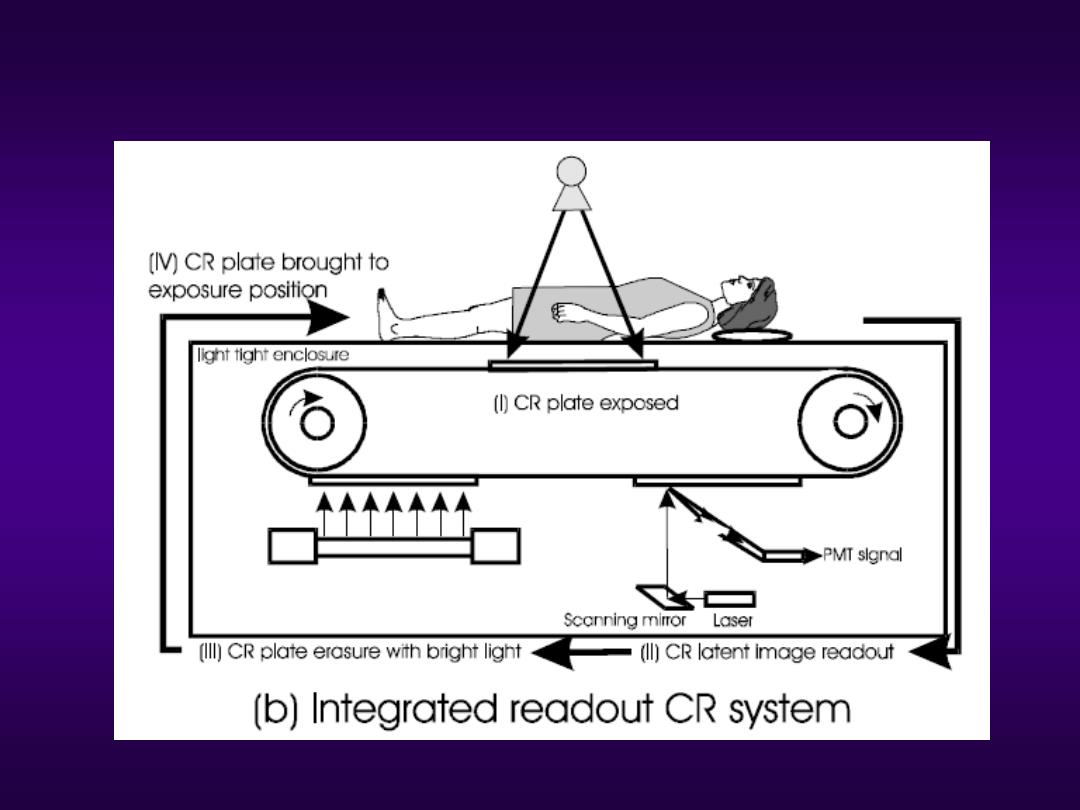

[MV)CR plate brought to exposure position light tight enclosure (I)CR plate exposed ◆PMT slgna Scanning mirror Laser CR plate erasure with bright light()CR latent image readout (b)Integrated readout CR system

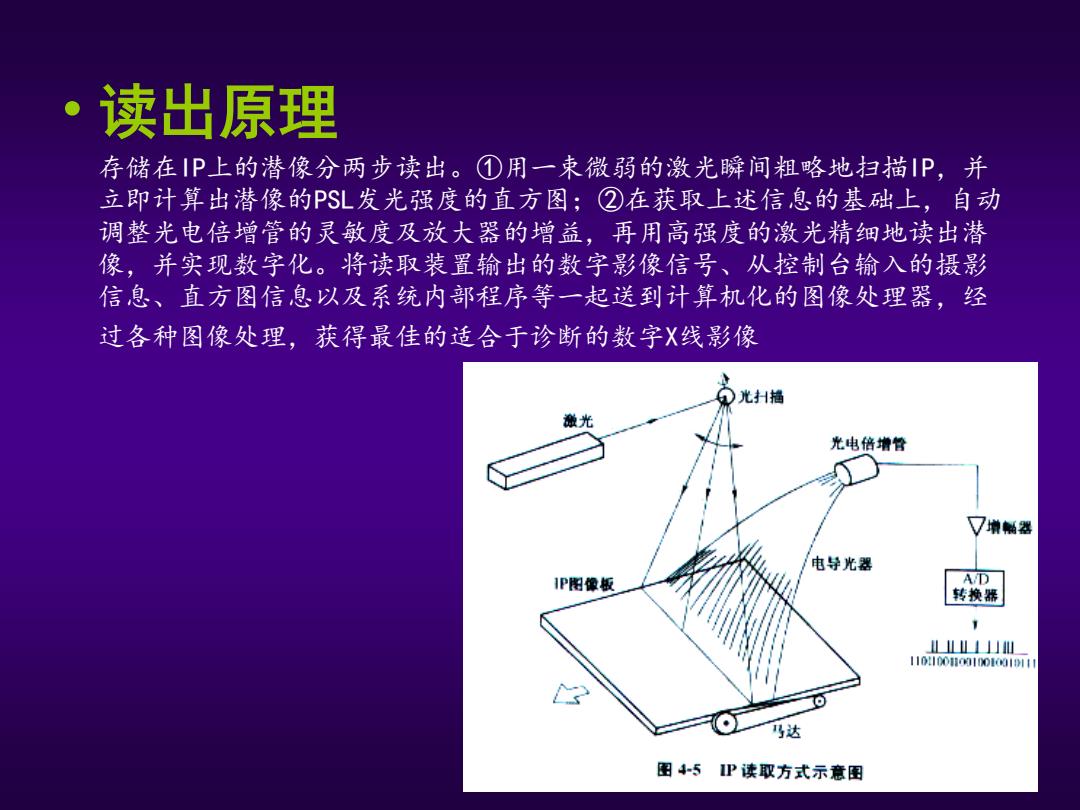

读出原理 存储在IP上的潜像分两步读出。①用一束微弱的激光瞬间粗略地扫描P,并 立即计算出潜像的PSL发光强度的直方图；②在获取上述信息的基础上，自动 调整光电倍增管的灵敏度及放大器的增益，再用高强度的激光精细地读出潜 像，并实现数字化。将读取装置输出的数字影像信号、从控制台输入的摄影 信息、直方图信息以及系统内部程序等一起送到计算机化的图像处理器，经 过各种图像处理，获得最佳的适合于诊断的数字X线影像 光H揭 澈光 光电倍增管 又增幅器 电导光器 1P图像板 AD 转换器 业山 1101川001010a01m1 号达 图4-51 P读取方式示意图
• 读出原理 存储在IP上的潜像分两步读出。①用一束微弱的激光瞬间粗略地扫描IP，并 立即计算出潜像的PSL发光强度的直方图；②在获取上述信息的基础上，自动 调整光电倍增管的灵敏度及放大器的增益，再用高强度的激光精细地读出潜 像，并实现数字化。将读取装置输出的数字影像信号、从控制台输入的摄影 信息、直方图信息以及系统内部程序等一起送到计算机化的图像处理器，经 过各种图像处理，获得最佳的适合于诊断的数字X线影像
