二、影像板 CR影像记录在IP板上，可以重复使用，但 不能直接显示图像。 保护层 光激励发光荧光层 保护层 基板 >>>>>>>>>>>>>>>》>>>2>>>>>>>>>>> 荧光层 背面保护层 基板 BPEEIEEEIEEEEEEEEE 背面保护层 图+3P结构示意图
• CR影像记录在IP板上，可以重复使用，但 不能直接显示图像。 • 保护层 • 光激励发光荧光层 • 基板 • 背面保护层 二、影像板

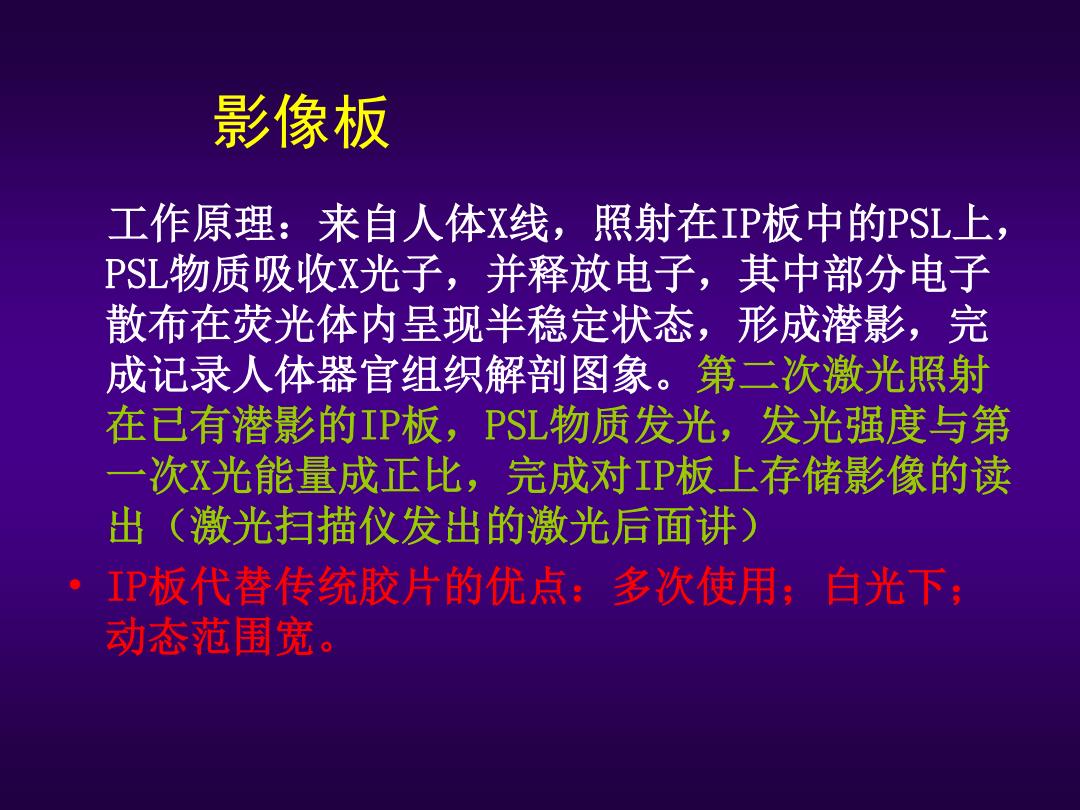

影像板 工作原理：来自人体X线，照射在IP板中的PSL上， PSL物质吸收X光子，并释放电子，其中部分电子 散布在荧光体内呈现半稳定状态，形成潜影，完 成记录人体器官组织解剖图象。第二次激光照射 在已有潜影的IP板，PSL物质发光，发光强度与第 一次X光能量成正比，完成对IP板上存储影像的读 出（激光扫描仪发出的激光后面讲） P板代替传统胶片的优点：多次使用： 白光下； 动态范围宽
工作原理：来自人体X线，照射在IP板中的PSL上， PSL物质吸收X光子，并释放电子，其中部分电子 散布在荧光体内呈现半稳定状态，形成潜影，完 成记录人体器官组织解剖图象。第二次激光照射 在已有潜影的IP板，PSL物质发光，发光强度与第 一次X光能量成正比，完成对IP板上存储影像的读 出（激光扫描仪发出的激光后面讲） • IP板代替传统胶片的优点：多次使用；白光下； 动态范围宽。 影像板

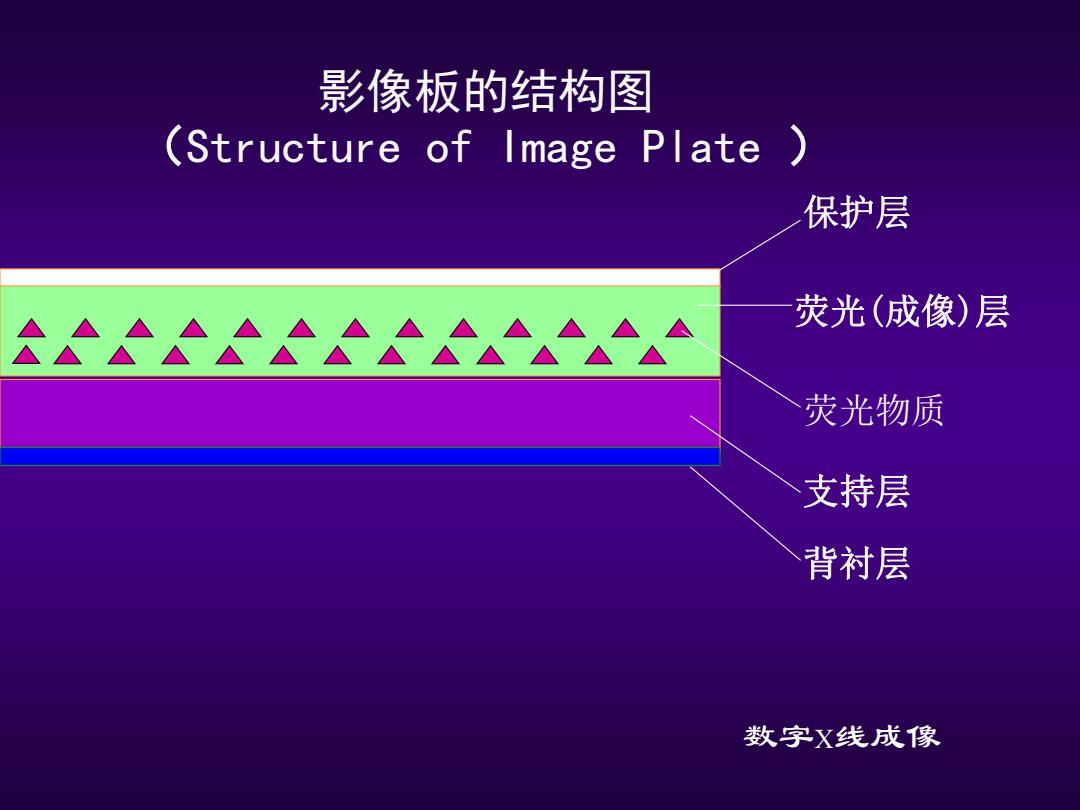

影像板的结构图 (Structure of Image Plate 保护层 荧光（成像）层 荧光物质 支持层 背衬层 数字X线成像
影像板的结构图 （Structure of Image Plate ） 保护层 支持层 背衬层 荧光物质 荧光(成像)层 数字X线成像

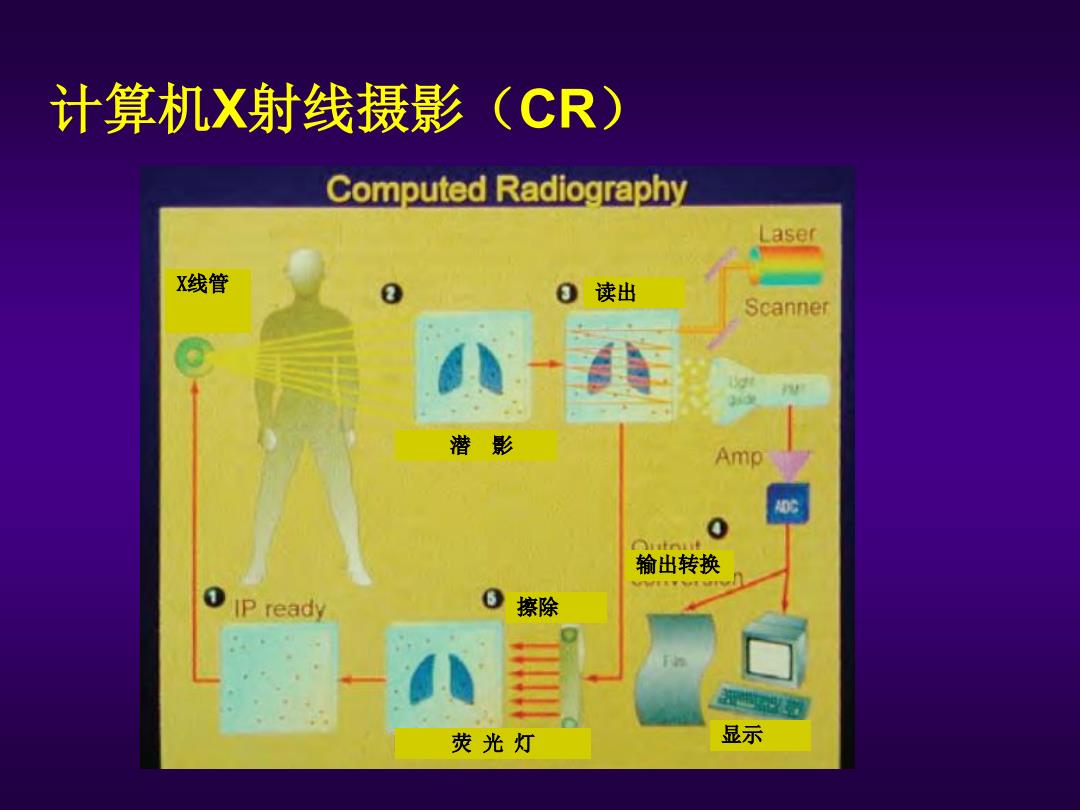

计算机X射线摄影(CR) Computed Radiography Laser X线管 0读出 Scanner 潜影 Amp 生 输出转换 0 IP ready 擦除 荧光灯 显示
计算机X射线摄影（CR） X线管 潜 影 读出 擦除 荧 光 灯 显示 输出转换

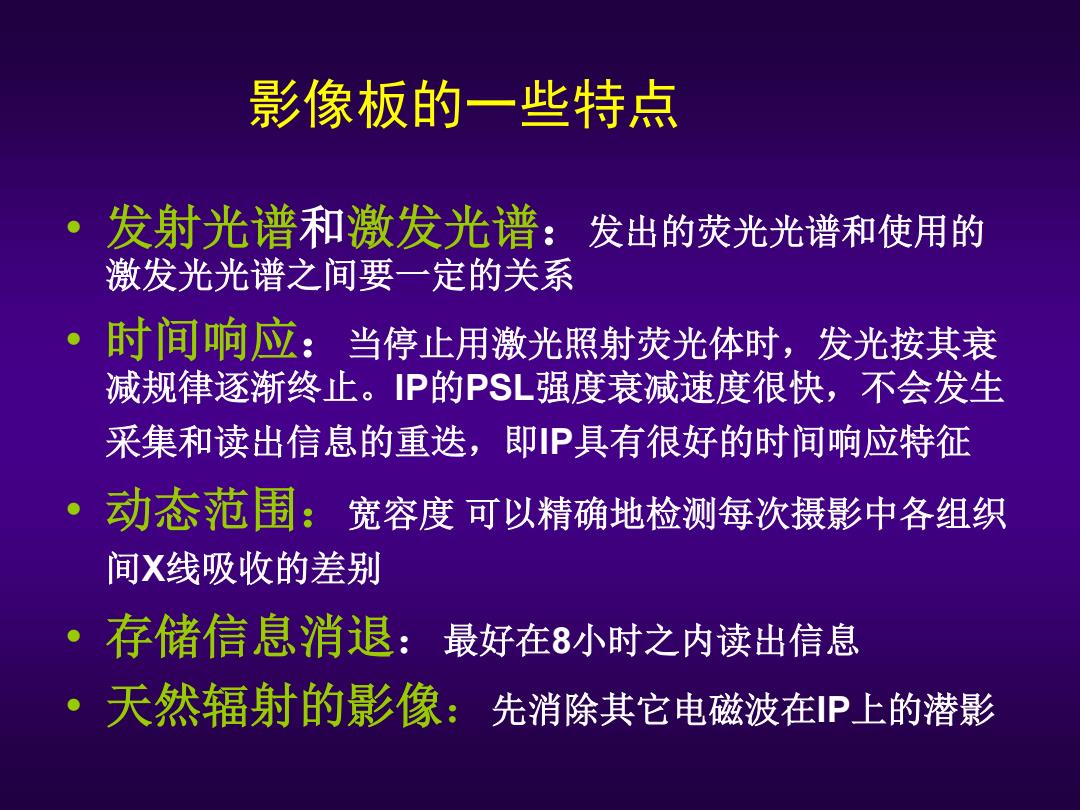

影像板的一些特点 发射光谱和激发光谱：发出的荧光光谱和使用的 激发光光谱之间要一定的关系 时间响应：当停止用激光照射荧光体时，发光按其衰 减规律逐渐终止。P的PSL强度衰减速度很快，不会发生 采集和读出信息的重迭，即P具有很好的时间响应特征 动态范围：宽容度可以精确地检测每次摄影中各组织 间X线吸收的差别 存储信息消退：最好在8小时之内读出信息 天然辐射的影像：先消除其它电磁波在P上的潜影
影像板的一些特点 • 发射光谱和激发光谱：发出的荧光光谱和使用的 激发光光谱之间要一定的关系 • 时间响应：当停止用激光照射荧光体时，发光按其衰 减规律逐渐终止。IP的PSL强度衰减速度很快，不会发生 采集和读出信息的重迭，即IP具有很好的时间响应特征 • 动态范围：宽容度 可以精确地检测每次摄影中各组织 间X线吸收的差别 • 存储信息消退：最好在8小时之内读出信息 • 天然辐射的影像：先消除其它电磁波在IP上的潜影
