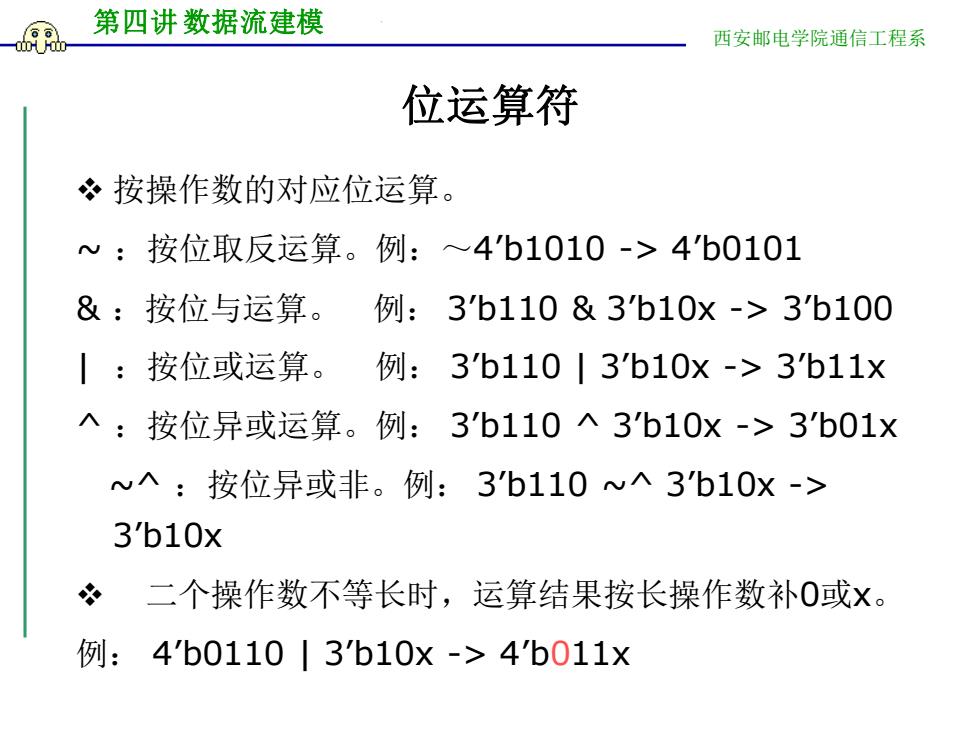

第四讲数据流建模 西安邮电学院通信工程系 位运算符 按操作数的对应位运算。 ~:按位取反运算。例：~4b1010->4b0101 &:按位与运算。例：3b110&3b10x->3b100 |:按位或运算。例：3b110|3b10x->3b11X ^:按位异或运算。例：3b1103b10x->3b01x wA:按位异或非。例：3b110NA3b10x-> 3b10x 二个操作数不等长时，运算结果按长操作数补O或x。 例：4b0110|3b10x->4'b011×
第四讲 数据流建模 西安邮电学院通信工程系 位运算符 ❖ 按操作数的对应位运算。 ~ ：按位取反运算。例：～4’b1010 -> 4’b0101 & ：按位与运算。 例： 3’b110 & 3’b10x -> 3’b100 | ：按位或运算。 例： 3’b110 | 3’b10x -> 3’b11x ^ ：按位异或运算。例： 3’b110 ^ 3’b10x -> 3’b01x ~^ ：按位异或非。例： 3’b110 ~^ 3’b10x -> 3’b10x ❖ 二个操作数不等长时，运算结果按长操作数补0或x。 例： 4’b0110 | 3’b10x -> 4’b011x

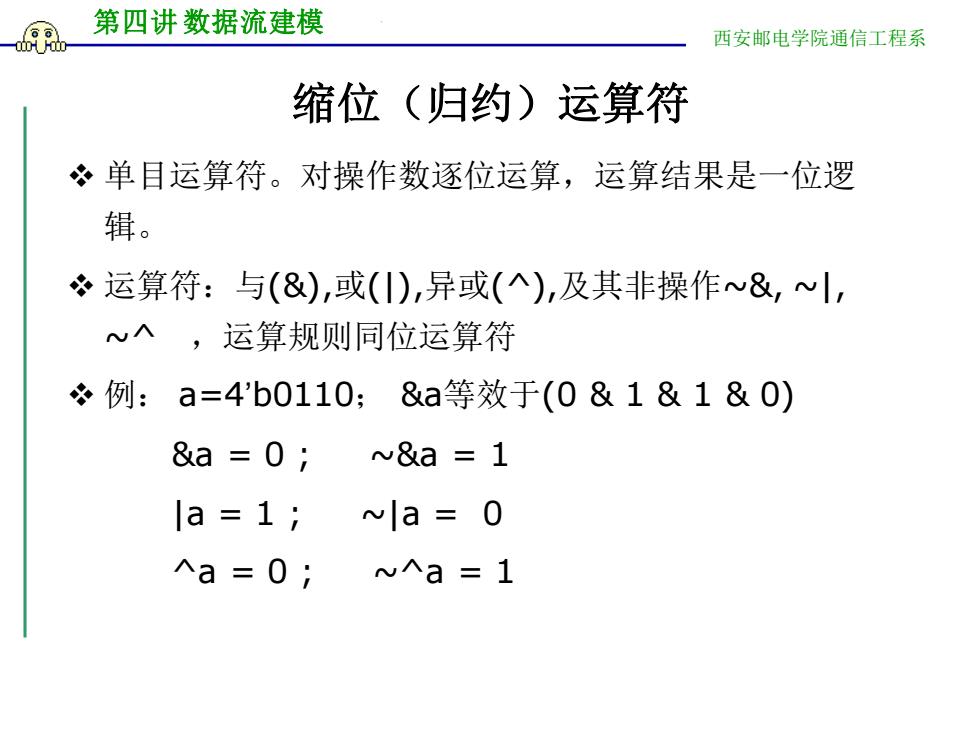

第四讲数据流建模 西安邮电学院通信工程系 缩位（归约）运算符 。单目运算符。对操作数逐位运算，运算结果是一位逻 辑。 运算符：与(&)，或()，异或(^)，及其非操作~&，|， ~，运算规则同位运算符 例：a=4b0110;&a等效于(0&1&1&0) &a=0;w&a=1 la=1; ~a 0 八a=0； NΛa=1
第四讲 数据流建模 西安邮电学院通信工程系 缩位（归约）运算符 ❖ 单目运算符。对操作数逐位运算，运算结果是一位逻 辑。 ❖ 运算符：与(&),或(|),异或(^),及其非操作~&, ~|, ~^ ，运算规则同位运算符 ❖ 例： a=4’b0110； &a等效于(0 & 1 & 1 & 0) &a = 0 ; ~&a = 1 |a = 1 ; ~|a = 0 ^a = 0 ; ~^a = 1
